文章描述了一种使用PMA1匹配液管底部并设定圆心为管体中心的方法，通过卡尺创建基准线和距离衡量线来测量液面高度。使用foreach遍历所有匹配的液面信息，对每个液位进行高度计算和判断，标注为OK或NG，并以图形方式展示在流程图上。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

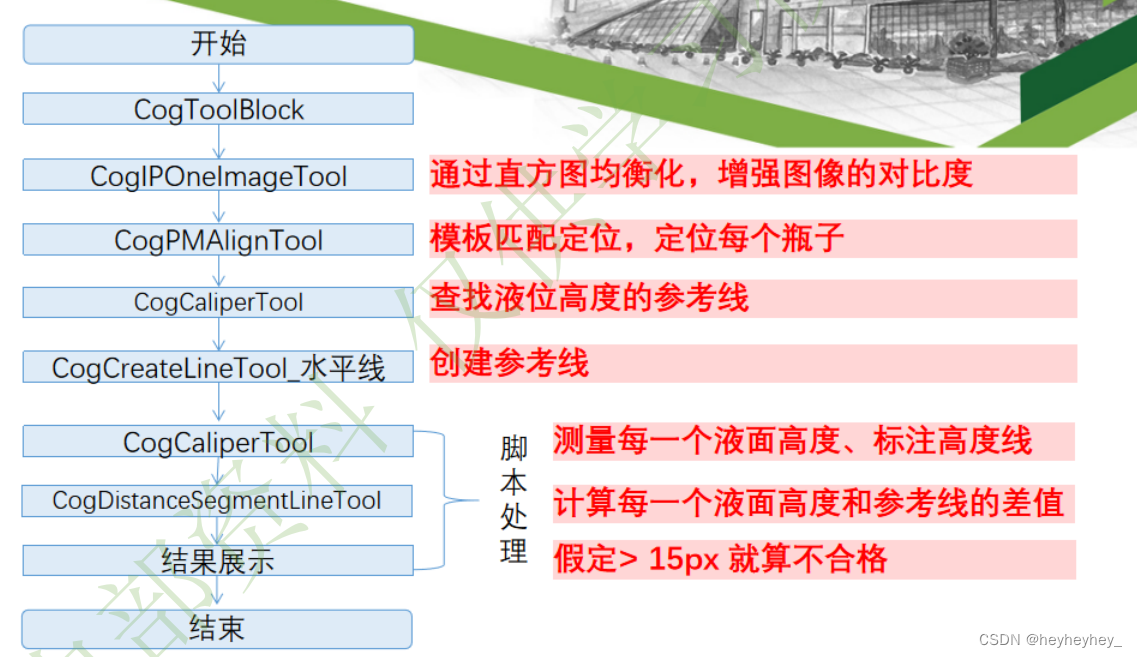

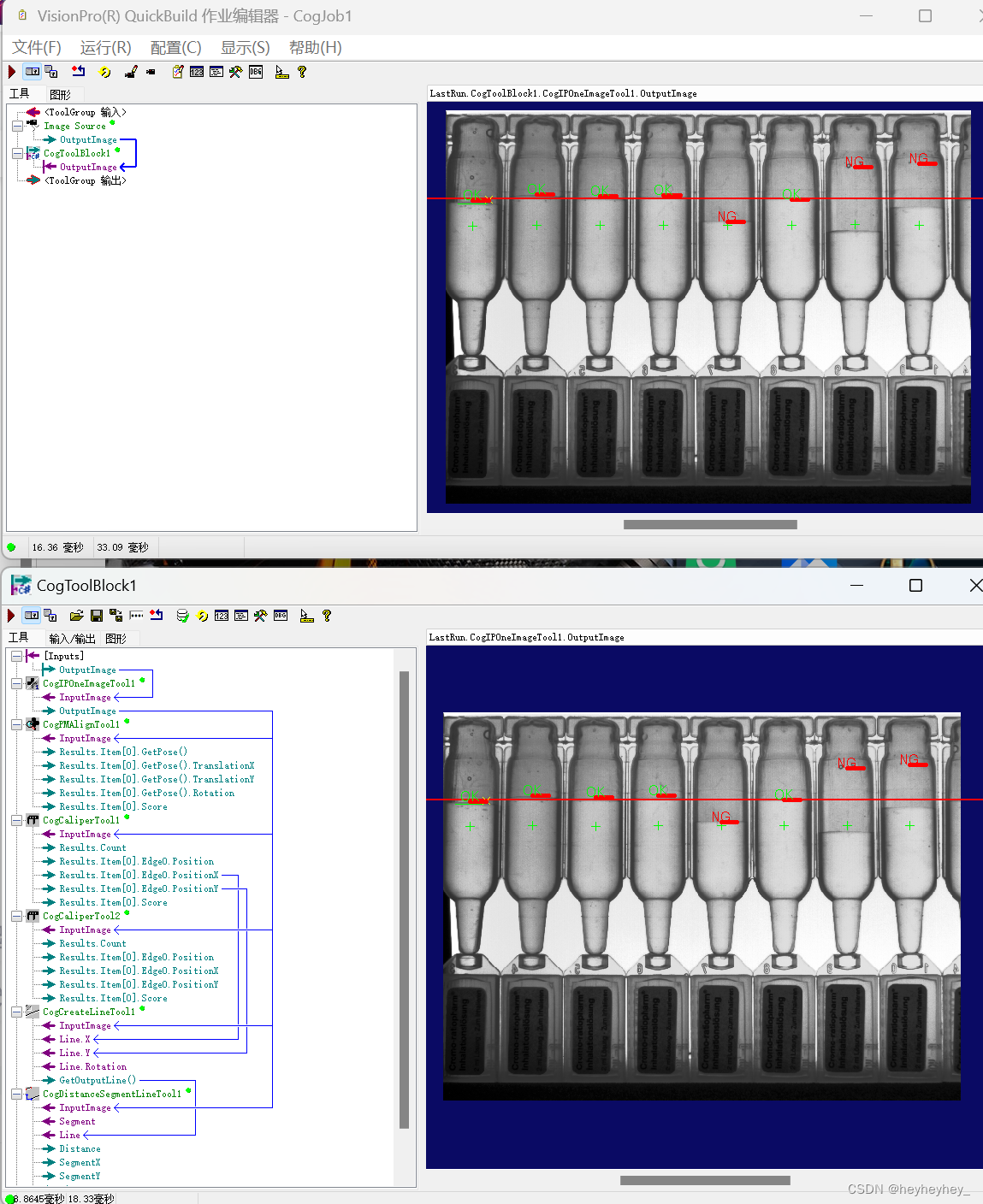

流程图连接图效果图

细节部分

思路

PMA1匹配液管底部，设置圆心为管体中心，主要是为了找到中心坐标

卡尺1卡到大部分页面的位置，然后用卡尺卡的线制造一根基准线线CogCreateLineTool1，再用这个基准线制作一个距离衡量线CogDistanceSegmentLineTool1

卡尺2卡页面高度信息，脚本用foreach遍历所有匹配得到的液面信息

CogDistanceSegmentLineTool1中的Segment是每个待测线段，需要在代码中赋值

代码部分

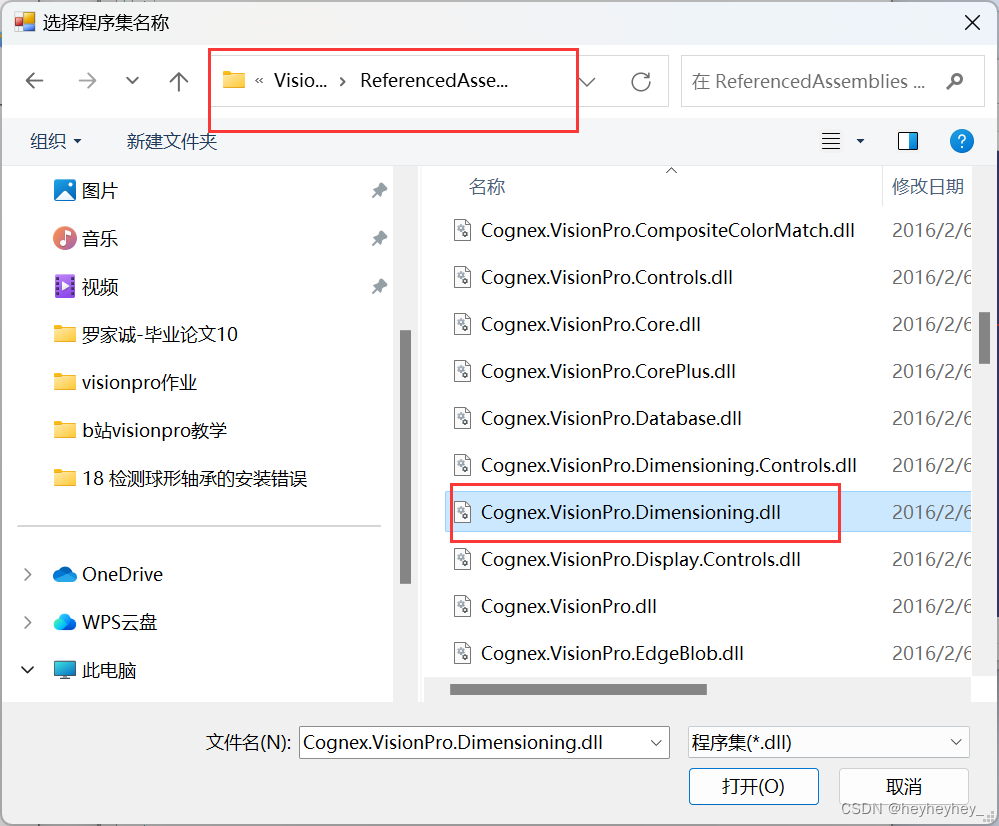

添加程序集

    //1.code
  CogGraphicCollection gc = new CogGraphicCollection();


 CogPMAlignTool pma   = mToolBlock.Tools["CogPMAlignTool1"]    as  CogPMAlignTool;   //获取pma
    CogCaliperTool c   = mToolBlock.Tools["CogCaliperTool2"]    as  CogCaliperTool;   //获取卡尺 c是卡尺变量
    CogDistanceSegmentLineTool dis   = mToolBlock.Tools["CogDistanceSegmentLineTool1"]    as  CogDistanceSegmentLineTool;   //获取距离计算工具



    gc.Clear();
    //遍历pma的结果
    foreach( CogPMAlignResult item in  pma.Results)
    {
         c.Region.CenterX  =  item.GetPose().TranslationX;
         c.Region.CenterY  =  item.GetPose().TranslationY;
         c.Run(); //运行卡尺

        //创建一个线段用于标注找到的结果
        CogLineSegment s = new CogLineSegment();//创建一个线段
        s.StartX = c.Results.Edges[0].PositionX;
        s.StartY = c.Results.Edges[0].PositionY;
        s.EndX = c.Results.Edges[0].PositionX + 20;
        s.EndY  = c.Results.Edges[0].PositionY;
        s.Color = CogColorConstants.Red;
        s.LineWidthInScreenPixels = 5;
        gc.Add(s);

        //计算每一个液位的高度 与 基准线的差值
        CogGraphicLabel label = new CogGraphicLabel();

        dis.Segment = s;
        dis.Run();//运行工具

        if( dis.Distance >15 )
        { //NG
        label.SetXYText( s.StartX, s.StartY,  "NG");
        label.Color = CogColorConstants.Red;
        }
        else //OK
        {
             label.SetXYText( s.StartX, s.StartY,  "OK");
             label.Color = CogColorConstants.Green;
        }
         gc.Add(label);

    }






mToolBlock.AddGraphicToRunRecord(g, lastRecord, "CogIPOneImageTool1.OutputImage", "");
