VisionPro学习记录29-1零件边缘缺陷检测

heyheyhey_

已于 2023-07-26 22:21:25 修改

阅读量3.5k

点赞数 3

分类专栏： visionpro学习文章标签：学习

于 2023-07-26 21:53:26 首次发布

本文链接：https://blog.youkuaiyun.com/qq_46035581/article/details/131948374

版权

visionpro学习专栏收录该内容

43 篇文章

订阅专栏

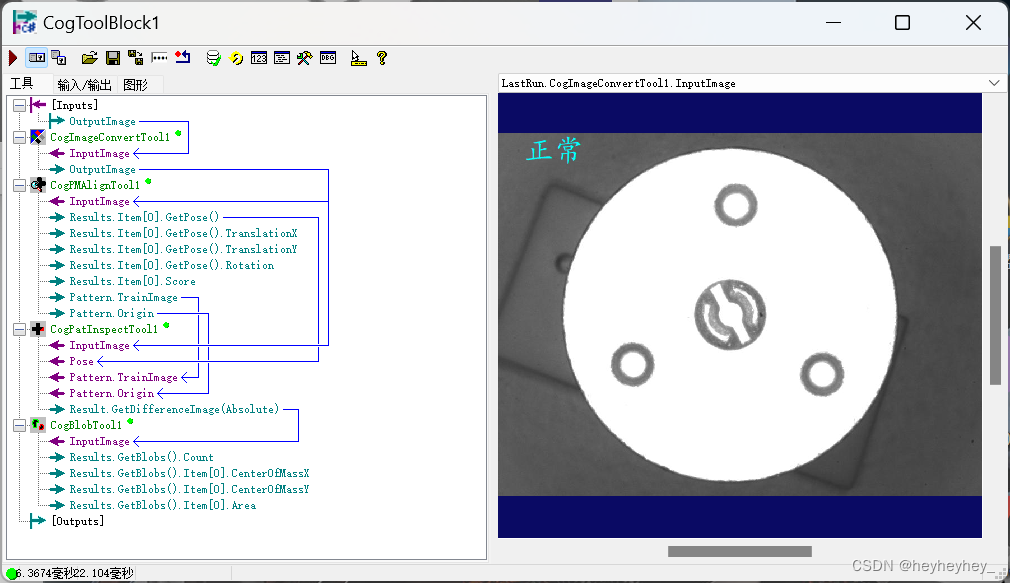

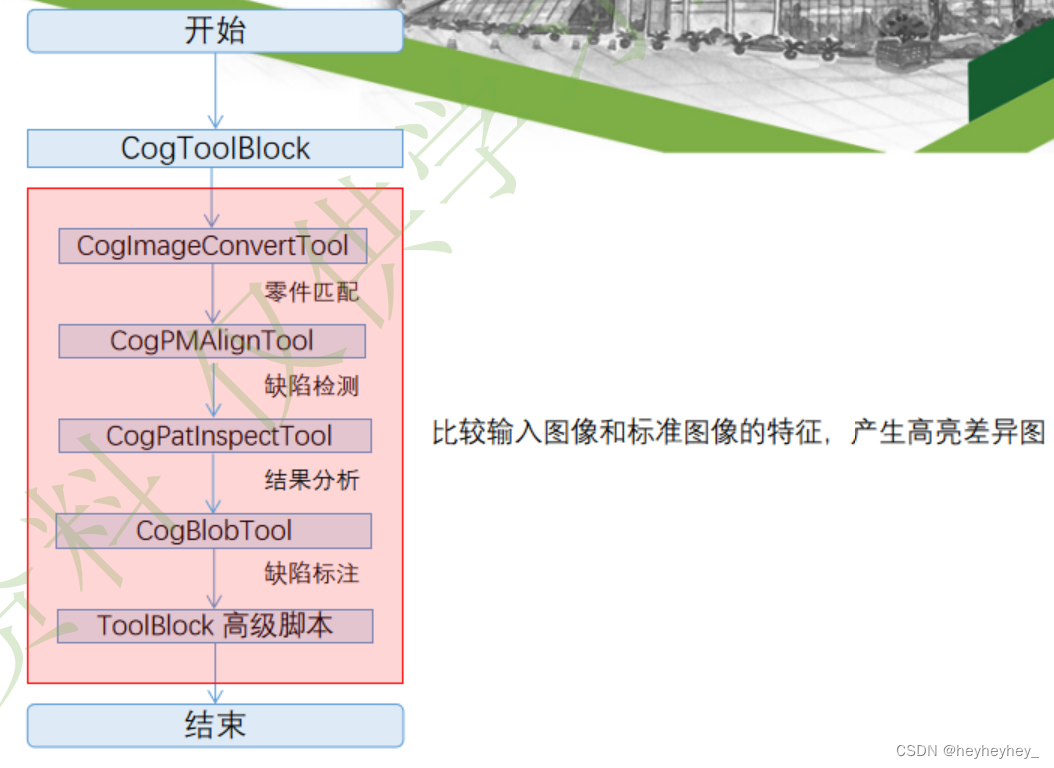

流程图连接图效果图

细节部分

PMA需要添加终端原点、训练图像

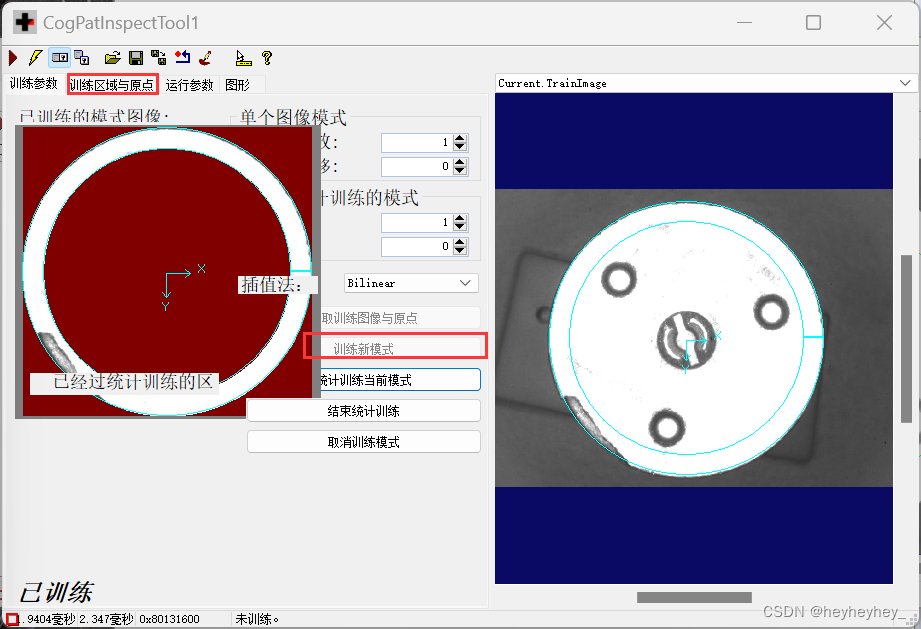

CogPatInspectTool缺陷检测工具

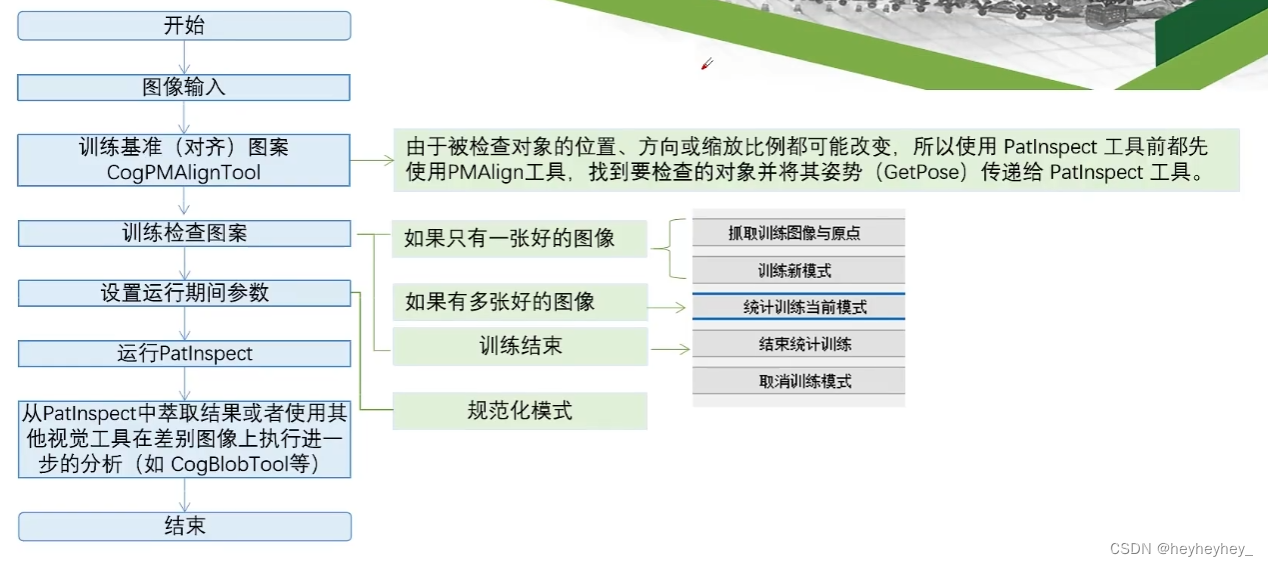

CogPatInspectTool工具流程

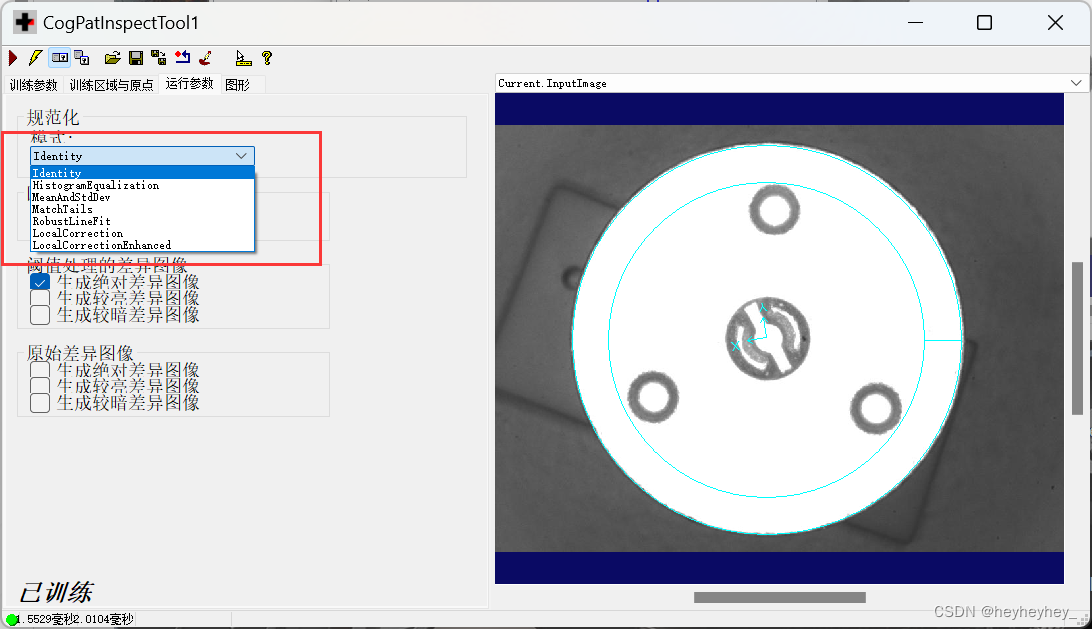

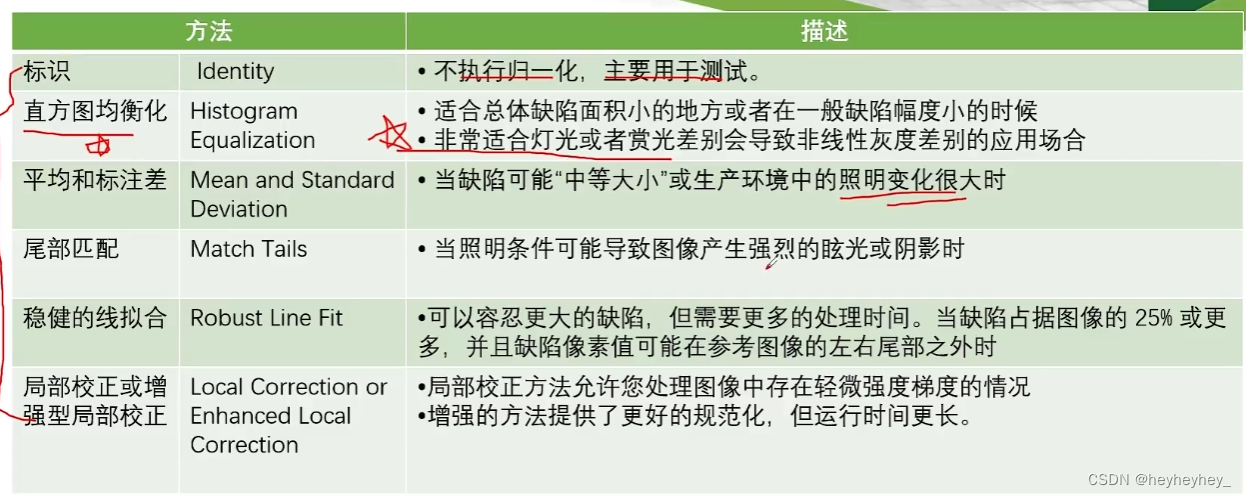

规范化/归一化方法

代码

  //1.添加图形集合
  CogGraphicCollection gc = new CogGraphicCollection();





    //2.1获取 Blob工具
    CogBlobTool blob = mToolBlock.Tools["CogBlobTool1"] as  CogBlobTool;//获取工具
    CogGraphicLabel myLabel = new  CogGraphicLabel();       //图形标签
    //根据结果数设置图形标签内容
    myLabel.Font = new Font("楷体", 15);
    if( blob.Results.GetBlobs().Count > 0 ) {
      myLabel.SetXYText(100, 50, "缺陷"); }
    else {
      myLabel.SetXYText(100, 50, "正常");
    }
    gc.Clear();
    gc.Add(myLabel); //添加结果标签到集合
    //遍历结果 获取边界
    foreach( CogBlobResult b in  blob.Results.GetBlobs() )  {
      CogPolygon p = b.GetBoundary();  //每个斑点的边界
      p.Color = CogColorConstants.Red;  //修改着色
      gc.Add(p);   //添加到图形集合
    }







    //3.显示结果
    foreach(ICogGraphic c  in gc){
      mToolBlock.AddGraphicToRunRecord(c, lastRecord, "CogImageConvertTool1.InputImage", "");
    }
