【STM32】IIC学习笔记


前言

最近沉迷手写笔记~
尝试解读江科大的IIC程序,结合笔记更理解IIC


一、基础知识

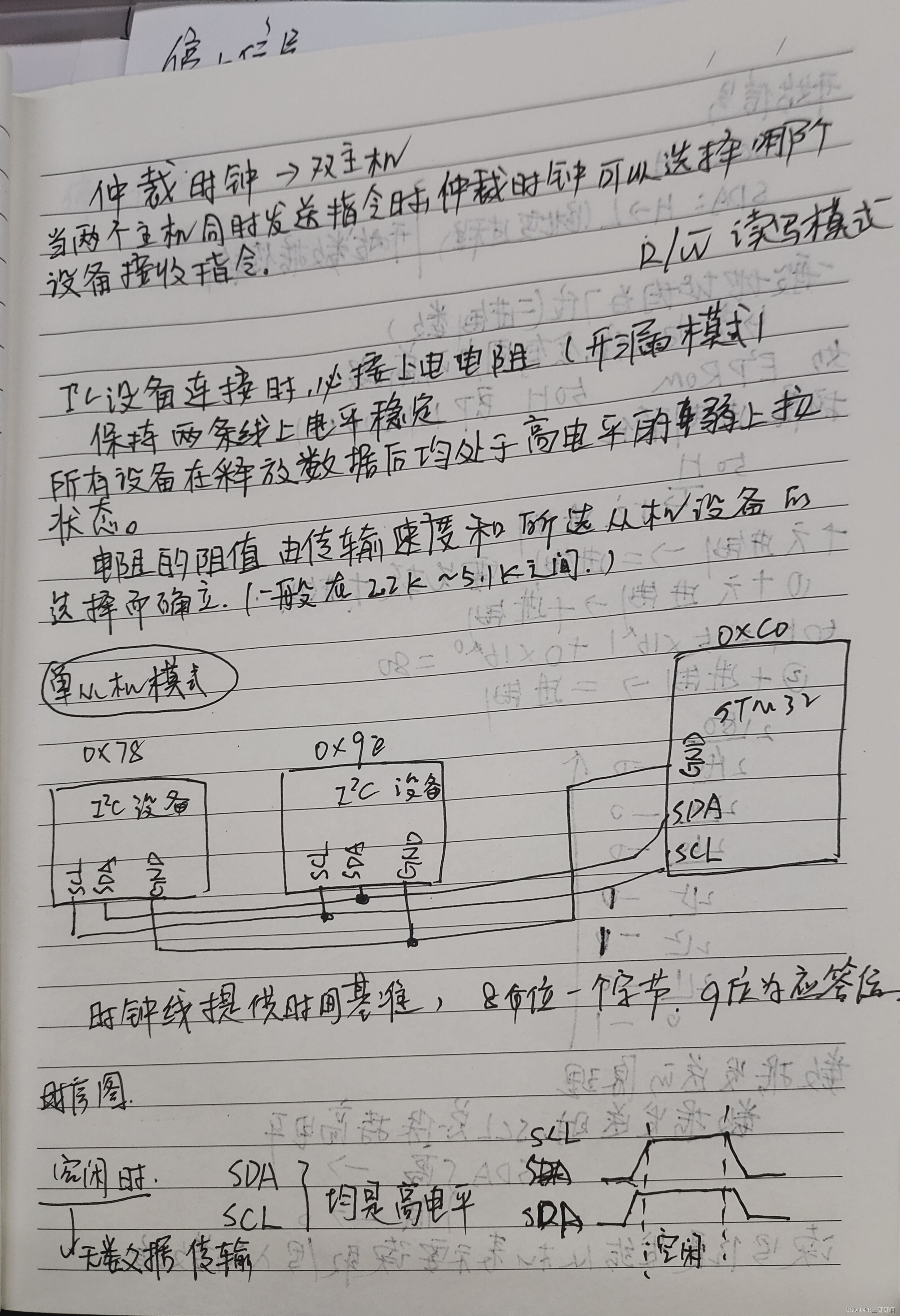

在这里插入图片描述

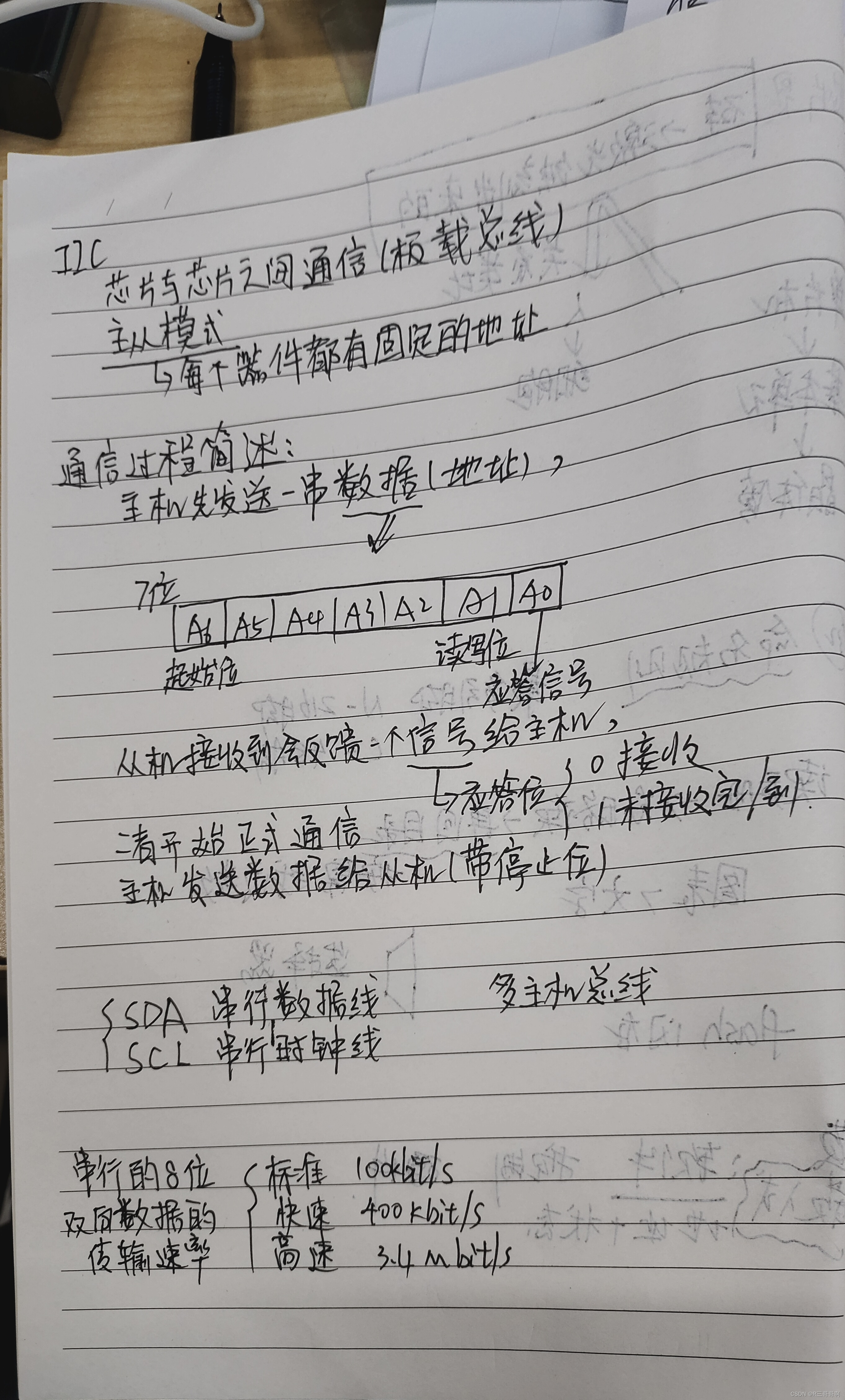

在这里插入图片描述

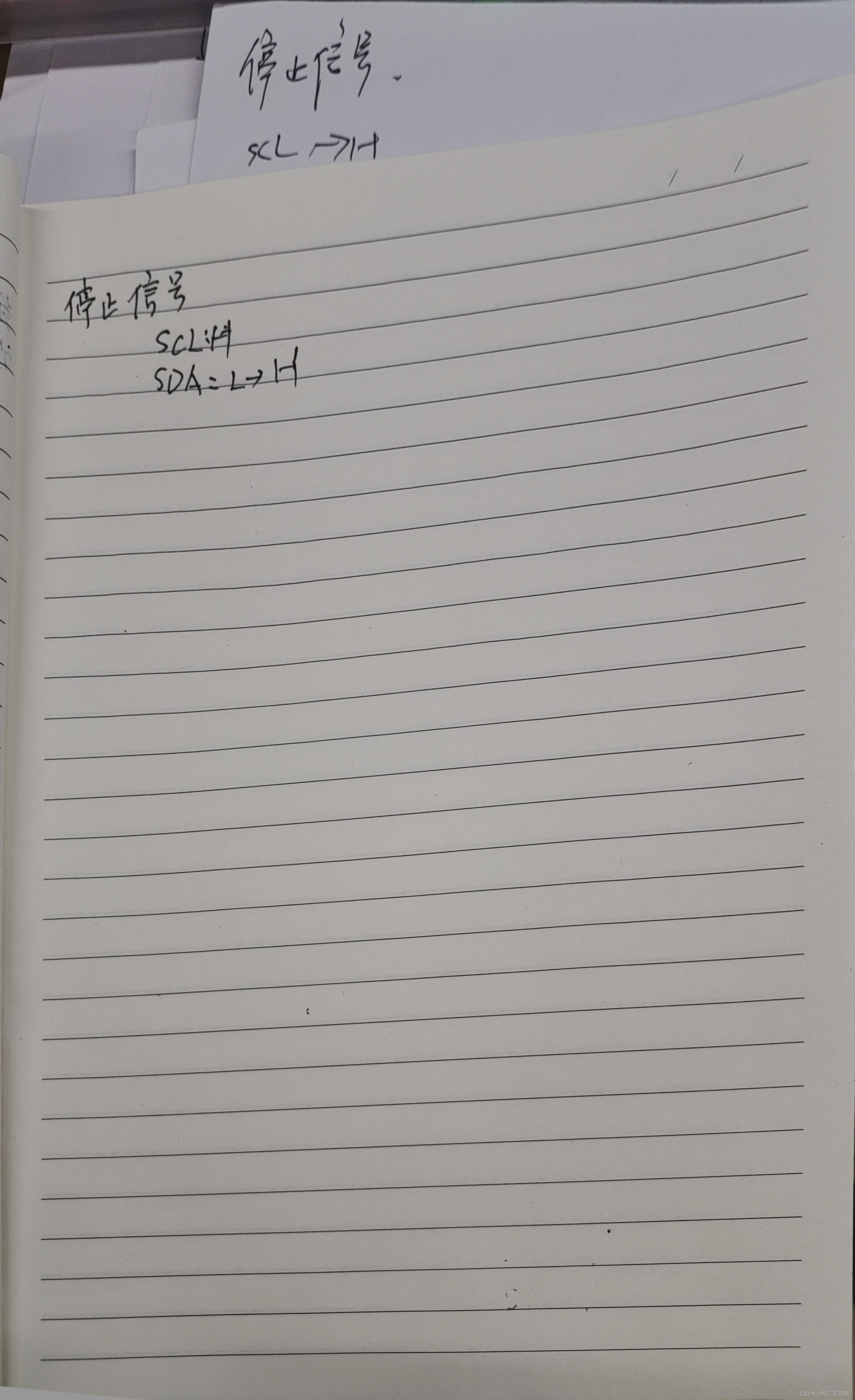

在这里插入图片描述

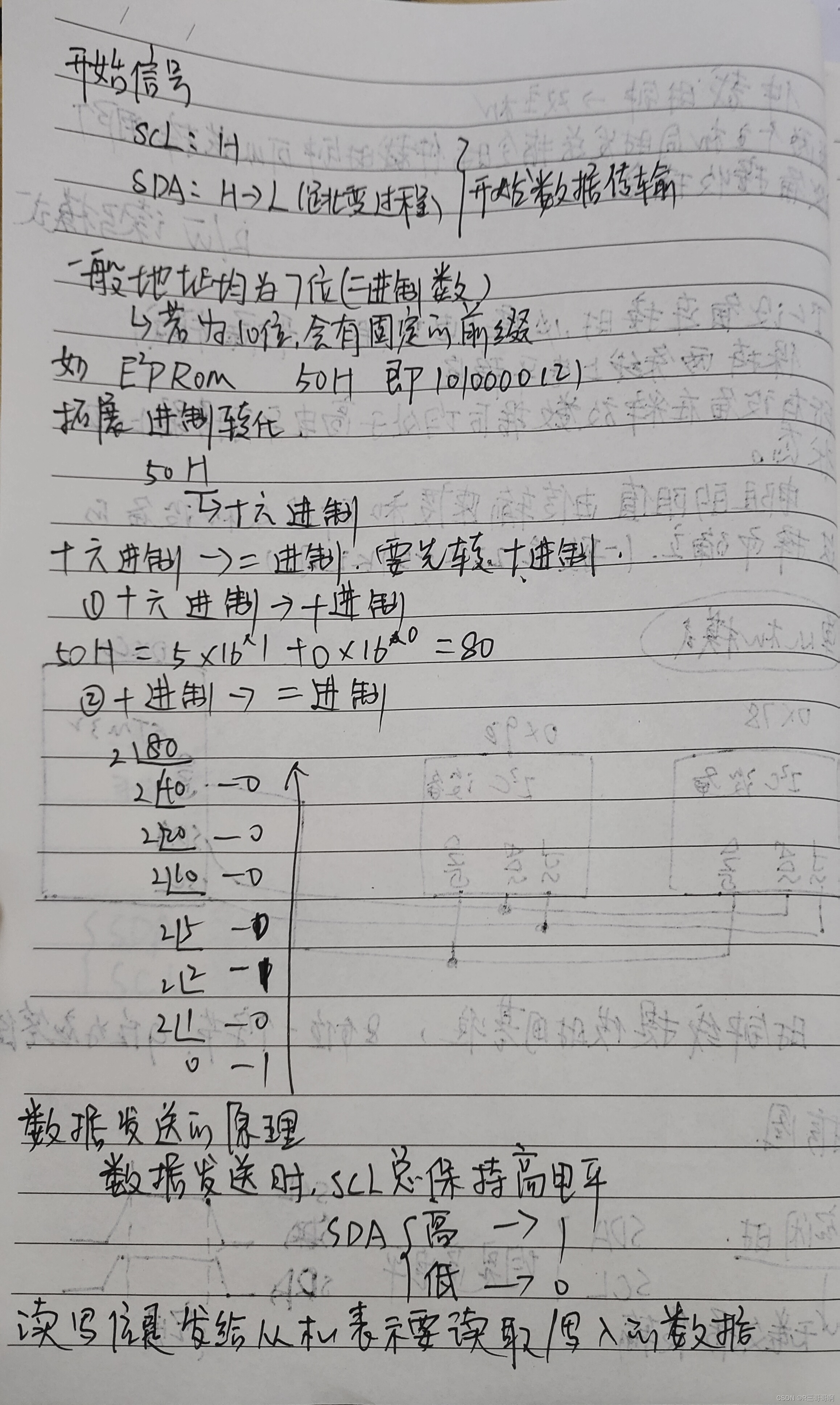

在这里插入图片描述

GPIO_WriteBit 写入高低电平

在这里插入图片描述

二、放代码

这个是江科大的软件IIC的设置部分

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

void MyI2C_W_SCL(uint8_t BitValue)	//IIC_SCL写入
{

	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);
	Delay_us(10);
}

void MyI2C_W_SDA(uint8_t BitValue)	//IIC_SDA写入
{

	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);
	Delay_us(10);
}

uint8_t MyI2C_R_SDA(voi
