IIC介绍

IIC(Inter-Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线。

现在被广泛地使用在系统内多个集成电路 (IC) 间的通讯。

通信距离

在这里插入图片描述

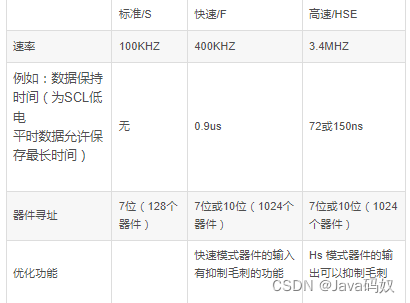

通信速度

在这里插入图片描述
在这里插入图片描述
目前大多 I 2 C 设备尚不支持高速模式。

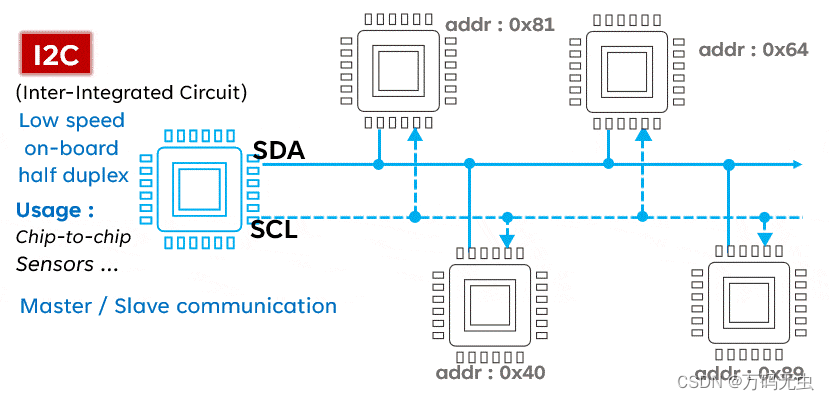

主从方式

在这里插入图片描述
在一个 I 2 C 通讯总线中,可连接多个 I 2 C 通讯设备,支持多个通讯主机及多个通讯从机。

  • 理论上可连接的设备数量受到地址空间和总线电容的限制。IIC 设备地址是 7 位或 10 位,7 位地址可以产生 128 个不同的地址,10 位地址则可以产生 1024 个不同的地址。

    • 这意味着从地址空间角度考虑,理论上 7 位地址设备最多可连接 128 个,10 位地址设备最多可连接 1024 个。
  • 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

    • IIC 总线的 SDA(串行数据线)和 SCL(串行时钟线)线路存在寄生电容。每个连接到总线上的设备都会增加总线的电容。
    • 随着设备数量的增加 ,总线电容会不断累积当总线电容过大时,会导致信号上升沿和下降沿变缓,影响通信的速度和可靠性。一般来说,IIC 总线的最大电容负载约为 400pF。每个设备的引脚电容可能在几个 pF 到几十个 pF 之间。
    • 在实际应用中,通常连接几个到十几个设备是比较常见的,具体数量需要根据设备的电容特性以及通信速度、可靠性要求等来综合确定。

通信方式

在这里插入图片描述每个连接到总线的设备都有一个独立的地址,主机可以利用这个地址进行不同设备之间的访问。

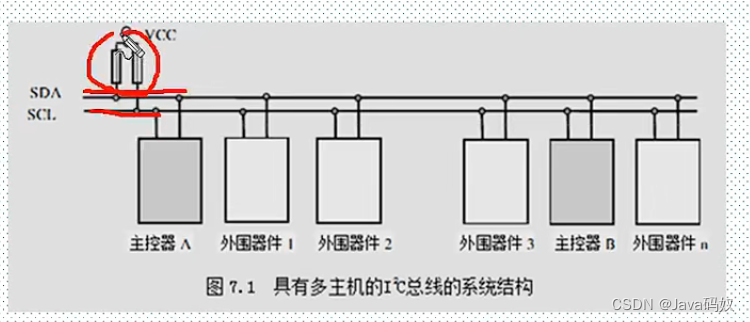

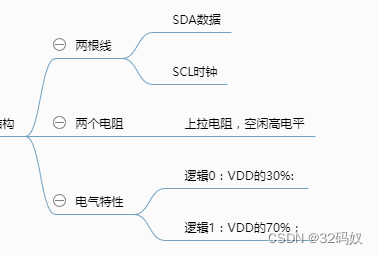

上拉电阻

在这里插入图片描述

上拉电阻:IIC 总线是一种开漏极输出的总线,SDA(串行数据线)和 SCL(串行时钟线)引脚需要接上拉电阻。上拉电阻的阻值一般在 1.5kΩ - 10kΩ 之间。合适的上拉电阻可以保证信号在空闲状态时为高电平,并且在多个设备同时竞争总线控制权时,能够提供足够的驱动能力。

在这里插入图片描述
一条双向串行数据线 (SDA) ,一条串行时钟线 (SCL)。

  • 数据线即用来表示数据,时钟线用于数据收发同步。

I2C总线上传输的每一位数据都有一个时钟脉冲相对应,即同步控制。数据位的传输是边沿触发。

在这里插入图片描述

优缺点

优点:

  • 多设备支持:I2C支持多个设备连接到同一总线上,每个设备都有唯一的地址。
  • 简单:I2C协议相对简单,易于实现和调试。
  • 低功耗:在空闲状态时,I2C总线上的器件可以进入低功耗模式,节省能量

缺点:

  • 速度较慢:I2C通信速度较低,适用于低速设备。
  • 受限制:I2C的总线长度和设备数量受到限制,过长的总线可能导致通信问题。
  • 冲突:当多个设备尝试同时发送数据时,可能会发生冲突,需要额外的冲突检测和处理机制。

IIC协议

空闲状态

SDA和SCL两条线同时处于高电平为总线空闲状态。由两个上拉电阻拉高。

  • 当 I 2 C 设备空闲时,会输出高阻态,而当所有设备都空闲,都输出高阻态时,由上拉电阻把总线拉成高电平。

开始信号、结束信号和应答信号

SDA数据线,SCL时钟线

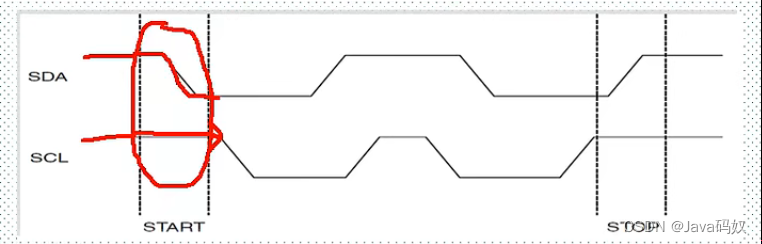

  • 开始信号:SCL 为高电平时,SDA 由高电平向低电平跳变,开始传送数据。是一种电平跳变时序信号,而非一个电平信号。

  • 结束信号:SCL 为高电平时,SDA 由低电平向高电平跳变,结束传送数据。
    在这里插入图片描述

  • 应答信号ACK:发送器每发送一个字节,接收数据的 IC 在接收到 8bit 数据后,向发送数据的 IC 发出特定的低电平脉冲,表示已收到数据,即由接收器反馈的应答信号。将SDA拉低,并保证在该时钟的高电平前进为稳定的低电平。

  • 如果ACK为低电平为有效应答,如果是高电平就是非应答位NACK,也就是没有成功。

  • 如果接收器是主控器,收到最后一个字节后,发送NACK信号,以通知发送器数据发送结束,并释放SDA。
    在这里插入图片描述

传输时主机产生时钟,在第 9 个时钟时,数据发送端会释放 SDA 的控制权,由数据接收端控制SDA

  • 若 SDA 为高电平,表示非应答信号 (NACK)
  • 低电平表示应答信号 (ACK)
    在这里插入图片描述

数据传输格式

  • SDA线上的每个字节的长度必须是8位。
  • 数据传输顺序:在数据传输过程中,数据位是按照高位在前(MSB)、低位在后(LSB)的顺序发送的。

仲裁机制

  • 当多个设备同时尝试控制总线进行通信时,IIC 协议具有仲裁机制。在仲裁过程中,会比较各个设备发送的 SDA 信号电平。
  • 如果一个设备发送的是高电平,而另一个设备发送的是低电平,那么发送高电平的设备会自动失去总线控制权。

向从机发送数据的过程

  1. 主机发送start信号;总线处于占用状态。
  2. 主机发送从机地址,高7bit是地址,bit0是读写控制位,0表示写,1表示读
  3. 从机返回ACK响应信号;
  4. 主机发送要给从机写入数据的地址;(有的设备不用)
  5. 从机返回ACK响应信号;
  6. 主机发送数据;
  7. 从机返回ACK响应信号;
    重复第6和7步,直到从机返回一个NACK非响应信号;
    主机发送停止信号,结束数据传输。

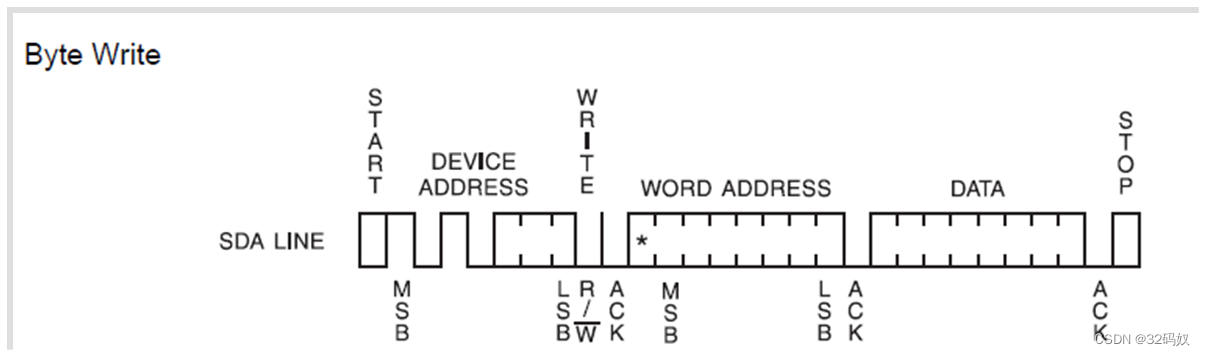

    在这里插入图片描述
    主机写数据到从机
    在这里插入图片描述
  • 阴影代表数据由主机传输至从机。
  • S代表传输开始信号,连接到 I 2 C 总线上的所有从机都会接收到这个信号
    • 起始信号产生后,所有从机就开始等待主机紧接下来广播的从机地址信号 (SLAVE_ADDRESS)
    • 总线上,每个设备的地址都是唯一的,当主机广播的地址与某个设备地址相同时,这个设备就被选中了
    • 没被选中的设备将会忽略之后的数据信号
  • SLAVE ADDRESS 从几地址
  • 空白表示数据由从机传输至主机
  • R/W传输方向选择位,1 为读,0 为写
  • A/A(——) :应答 (ACK) 或非应答 (NACK) 信号
    • 只有接收到应答信号后,主机才能继续发送或接收数据
    • 主机每发送完一个字节数据,都要等待从机的应答信号 (ACK),重复这个过程
    • 若接收端希望结束数据传输,则向对方发送“非应答 (NACK)”信号
  • P :停止传输信号

读取从机数据的过程

  1. 主机发送start信号;
  2. 主机发送从机地址,高7bit是地址,bit0是读写控制位,0表示写,1表示读;
  3. 从机返回ACK响应信号;
  4. 主机发送要给从机读入数据的地址;(有的设备不用)
  5. 从机返回ACK响应信号;
  6. 重新启动IIC总线,发送start信号;(前面步骤的目的向从机传送地址,下面开始读取数据)
  7. 主机发送从机地址,高7bit是地址,bit0是读写控制位,0表示写,1表示读;
  8. 从机返回ACK响应信号;
  9. 主机接收数据;
  10. 从机返回ACK响应信号;
    重复第9和01步,直到从机返回一个NACK非响应信号;
    主机发送停止信号,结束数据传输。

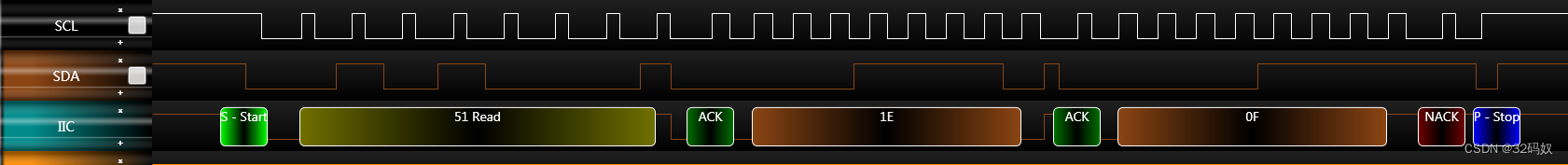

    在这里插入图片描述

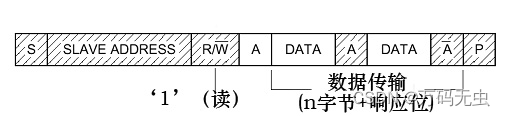

    主机从从机中读取数据
    在这里插入图片描述

前边与写相同,不同之处

  • 从机每发送完一个数据,都会等待主机的应答信号 (ACK),重复这个过程
  • 当主机希望停止接收数据时,就向从机返回一个非应答信号 (NACK),则从机自动停止数据传输

I 2 C 通讯复合格式

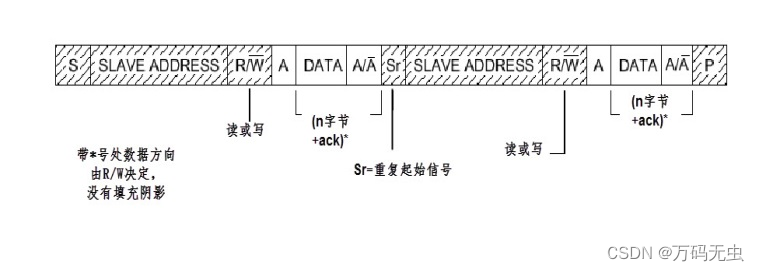

在这里插入图片描述I 2 C 通讯更常用的是复合格式,该传输过程有两次起始信号 (S)

  • 在第一次传输中,主机通过 SLAVE_ADDRESS 寻找到从设备后,发送一段“数据”这段数据通常用于表示从设备内部的寄存器或存储器地址
  • 在第二次的传输中,对该地址的内容进行读或写。

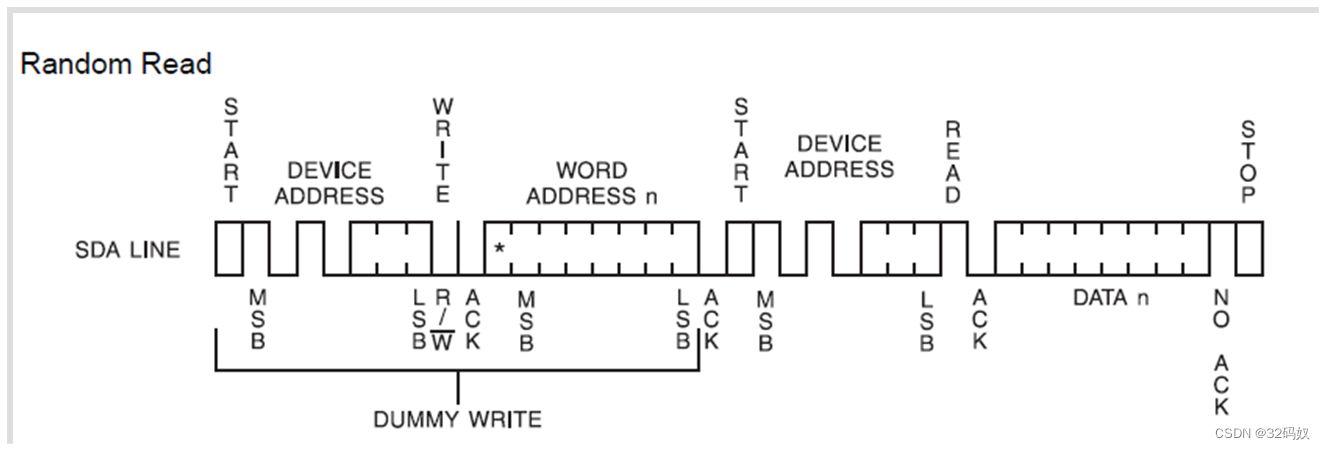

例如本章节例子中的 EEPROM

  • 在通讯总线中有一个 I2C 设备地址 SLAVE_ADDRESS 用于区分它和总线上的其它设备
  • 在 EEPROM 内部又有自身的存储单元地址,如第 0 个单元、第 1 个单元等,用于区分内部的不同存储单元,这种地址我们通常称为 I2C 设备的子地址、寄存器地址或内部地址。

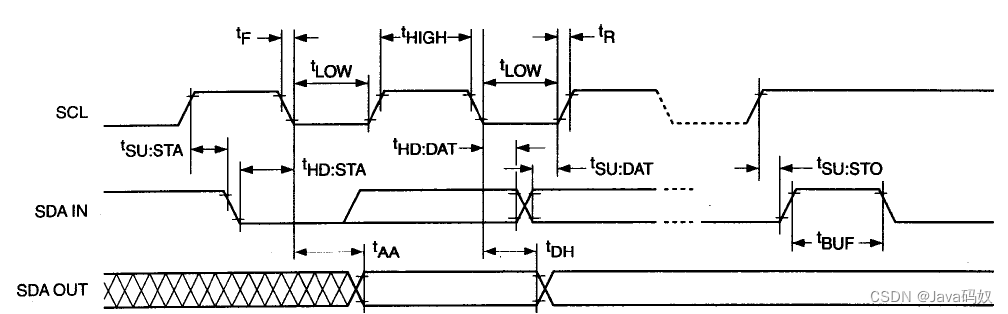

数据有效性

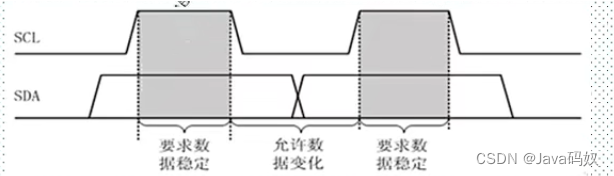

IIC总线数据传送时,时钟的高电平期间,数据线上的数据必须保持稳定,不允许变化。即SCL的上升沿到来前要准备好,下降沿到来前必须可靠
SDA的数据在SCL高电平期间被写入从机。所以SDA的数据变化要发生在SCL低电平期间。
在这里插入图片描述
每次数据传输都以字节为单位,每次传输的字节数不受限制。

地址及数据方向

I 2 C 总线上的每个设备都有自己的独立地址

  • I 2 C 协议规定设备地址可以是 7 位或 10 位,实际中 7 位的地址应用比较广泛
  • 读数据方向时,主机会释放对 SDA 信号线的控制,由从机控制 SDA 信号线,主机接收信号
  • 写数据方向时,SDA 由主机控制,从机接收信号

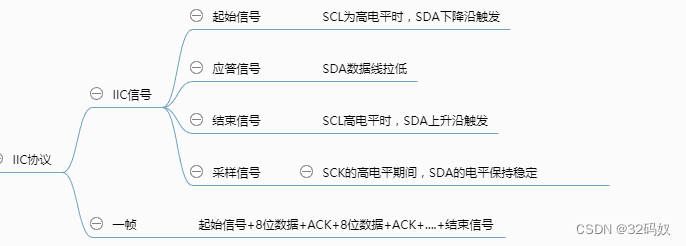

协议一帧构成

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3 软件代码

3.1 延时处理

在发送和接收数据的过程中,可能需要适当的延时。例如,在改变 SDA 和 SCL 电平后,需要等待一段时间,让信号稳定后再进行下一步操作。

  • 延时的时间长度取决于所使用的微控制器的速度和 IIC 设备的要求

3.2 中断处理

如果使用中断来处理 IIC 通信事件,需要注意中断优先级的设置。确保 IIC 中断优先级高于其他非关键中断,以免通信过程被长时间打断。
