超前进位加法器

题目描述
求两个四位的数据编写一个四位的超前进位加法器，建议使用子模块

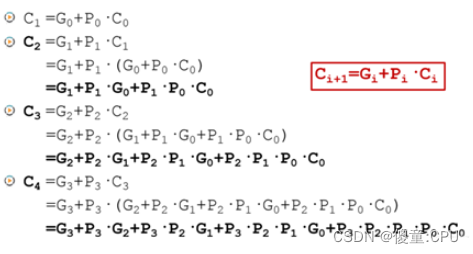

提示：超前进位加法器的位公式如下
在这里插入图片描述
这里‘+’ ‘·’符号不是‘加’和‘乘’，是‘或’和 ‘与’

题目解析
题目要求
在这里插入图片描述
4级可以表示为如下，这里P和G是传播信号和生成信号：

`timescale 1ns/1ns



module huawei8//四位超前进位加法器
(
	input wire [3:0]A,
	input wire [3:0]B,
	output wire [4:0]OUT
);
	wire [3:0] G;
	wire [3:0] P;
	wire [3:0] F;
	wire [4:1] C;
 Add1 u1
 (	.a(A[0]),
	.b(B[0]),
	.C_in(1'b0),
	.f(F[0]),
	.g(G[0]),
	.p(P[0])
 );
  Add1 u2
 (
