RK356x 在uboot下设置GPIO引脚默认电平

已于 2023-03-15 11:30:18 修改
阅读量4.4k 收藏 19
点赞数 3
分类专栏： 瑞芯微RK驱动调试 文章标签： 单片机 c语言 嵌入式硬件
于 2023-02-14 11:30:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_45147279/article/details/129007286
版权
本文介绍了在RK356x的Uboot启动时如何设置GPIO引脚电平，包括在SDK源码中尝试使用gpio函数无效后，通过直接操作寄存器成功设置的方法，以及利用linux工具IO检查设置效果的技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

问题简述

在uboot启动的时候需要把某个CPU引脚拉高或者拉低，促使某个功能能正常运行。

问题解决方法

思路一
首先打开RK356X的SDK软件包，查看一下uboot源码，这次我先在u-boot/common/board_f.c和board_r.c文件上添加GPIO口设置，虽然添加了gpio_direction_output()或者gpio_set_value()类似的GPIO设置的函数，但是用万用表测量了一下，怎么都不起效果。

思路二
思路一不行，只能看看还有什么方式能设置GPIO的了，然后找到一个文件uboot/arch/arm/mach-rockchip/rk3568/rk3568.c。里面都是用写寄存器的方式来执行的，然后我就开始找rk3568芯片手册来找我需要的资料。

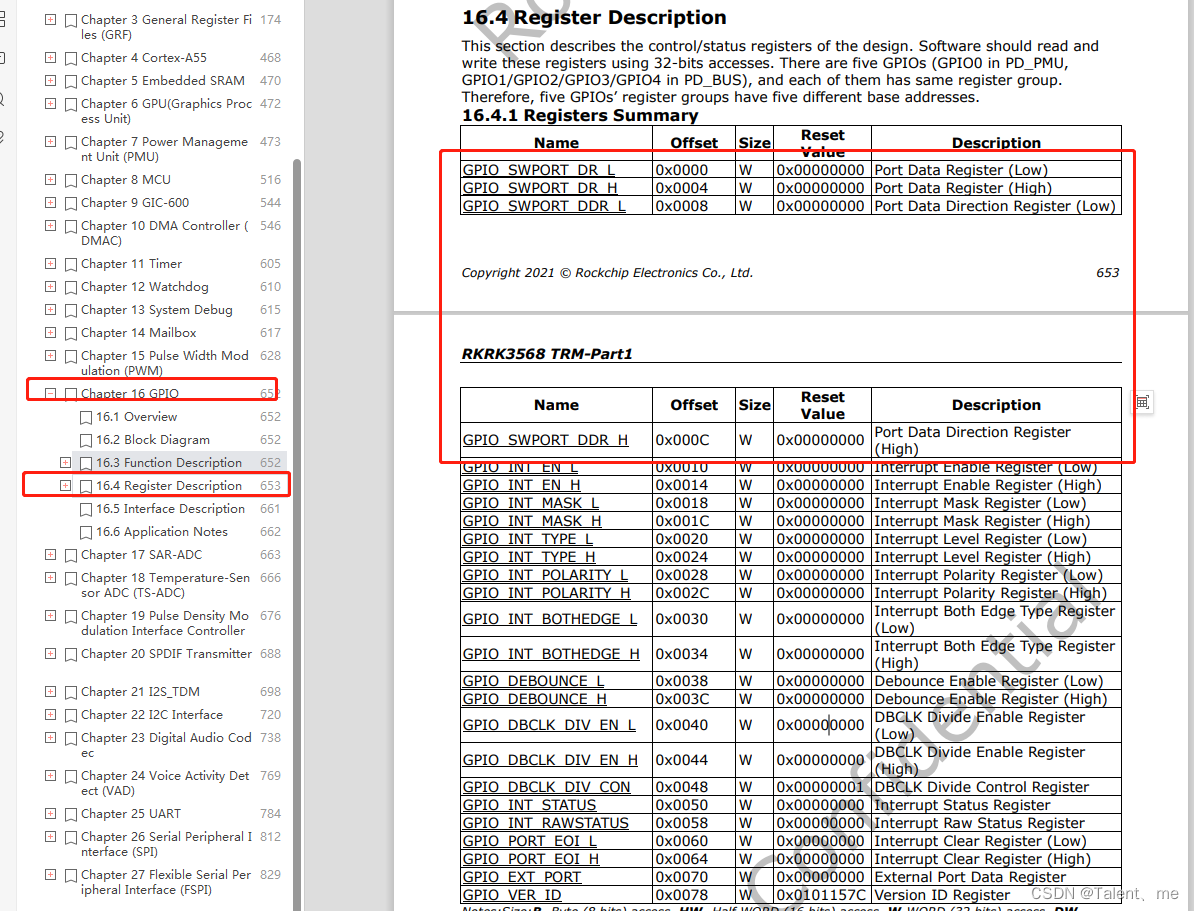

1、先找到Chapter 16 GPIO–> The Register Description–>寄存器功能,如下图
在这里插入图片描述
