FWFT FIFO

打个小广告: 艾伦耶格尔的数字小店

1. FWFT FIFO介绍

1.1 FIFO 基础回顾

在深入 FWFT FIFO 之前，先回顾 FIFO 的基本概念：

• FIFO（First-In-First-Out）：一种按写入顺序读出数据的缓冲区。
• 核心应用场景：
  • 解决数据生产者和消费者的速度不匹配
  • 跨时钟域通信
  • 数据流缓冲

  ---

1.2 FWFT FIFO 的独特特性

FWFT（First-Word Fall-Through） 是一种特殊的 FIFO 工作模式，其核心特点

• 数据提前暴露：FIFO 非空时，第一个有效数据自动出现在输出端口（dout）。
• 读操作简化：
  • rd_en 信号作用变为"确认消费当前数据"
  • 读操作后下一个数据（如果有）立即出现在 dout
• 低延迟优势：省去标准 FIFO 中 rd_en 到 dout 的延迟周期

---

1.3 FWFT FIFO vs 标准 FIFO

行为	标准 FIFO	FWFT FIFO
初始状态	dout 无效（例如空）	若 FIFO 非空，dout 直接有效
读操作触发	rd_en 拉高后下一周期输出	rd_en 拉高后立即更新数据
空标志行为	最后一个数据读出后生效	最后一个数据读出时生效

---

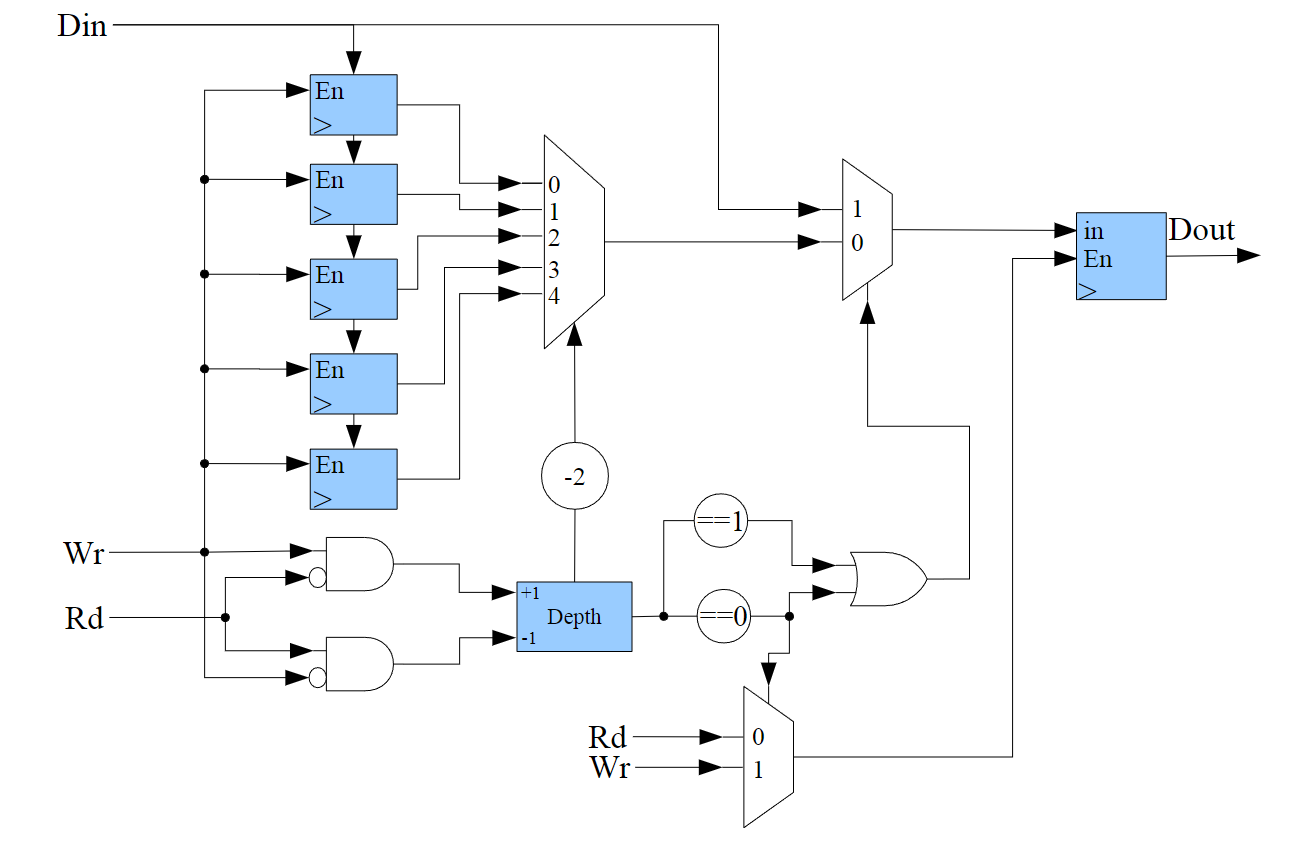

2. 实现原理

这里我们使用寄存器代替存储器，主要是因为FIFO在不需要缓冲非常大的容量时可以使用寄存器作为载体。若需要存储器，只需添加地址转换逻辑。

3. FWFT FIFO 时序示例

假设已写入数据 A, B, C：

时钟周期	操作	dout	empty	说明
T1	无操作	A	0	数据 A 自动暴露
T2	rd_en=1	B	0	读 A，B 立即出现
T3	rd_en=1	C	0	读 B，C 立即出现
T4	rd_en=1	无效	1	读 C，FIFO 变空

---

4. 设计考量

• 空标志逻辑：最后一个数据被读出时立即生效
• 接口设计：
  • dout 始终有效（除非 FIFO 为空）
  • 下游模块需根据 empty 判断数据有效性
• 资源优化：现代 FPGA Block RAM 原生支持 FWFT 模式

5.RTL 实现

---

/**********************************************************************
	File: fwft_fifo.v
	Author：艾伦耶格尔【咸鱼】
	Purpose:
	An small  First Word Fall Through FIFO. The code will use LUTs
	and  optimized for low LUTs utilization.
	Salted Fish Link： 【闲鱼】https://m.tb.cn/h.6dWD3XF?tk=PNtBeuDxgv4 CZ356点击链接直接打开
*******************************************************************/

`include "../define.v"
`timescale 1ns/1ps
module fwft_fifo #(
		parameter WIDTH = 1,
		parameter MAX_DEPTH_BITS = 2
	)
	(
		input [WIDTH-1:0] din,     // Data in
		input          wr_en,   // Write enable
		input          rd_en,   // Read the next word
		output reg [WIDTH-1:0]  dout,    // Data out
		output         full,
		output         nearly_full,
		output 			recieve_more_than_0,
		output 			recieve_more_than_1,
		input          reset,
		input          clk

	);



	`LOG2

	localparam DEPTH_WIDTH = log2(MAX_DEPTH_BITS +1);

	wire 	[MAX_DEPTH_BITS-2 	: 	0]	mux_in	[WIDTH-1		:0];
	wire	[DEPTH_WIDTH-1			:	0] mux_sel;
	wire 	[WIDTH-1					:	0] mux_out;

	wire 										empty;
	reg	[MAX_DEPTH_BITS-2 	: 	0]	shiftreg [WIDTH-1		:0];
	reg	[DEPTH_WIDTH-1			:	0]	depth;

	wire out_sel ;
	wire out_ld ;
	wire [WIDTH-1					:	0]  dout_next;


	genvar i;
	generate
		for(i=0;i<WIDTH; i=i+1) begin : lp
			if(MAX_DEPTH_BITS>2) begin
				always @(posedge clk ) begin
					//if (reset) begin
					//	shiftreg[i] <= {MAX_DEPTH_BITS{1'b0}};
					//end else begin
						if(wr_en) shiftreg[i] <= {shiftreg[i][MAX_DEPTH_BITS-3 	: 	0]	,din[i]};
					//end
				end
			end else begin
				always @(posedge clk ) begin
					//if (reset) begin
					//	shiftreg[i] <= {MAX_DEPTH_BITS{1'b0}};
					//end else begin
						if(wr_en) shiftreg[i] <= din[i];
					//end
				end //always
			end //else
			assign mux_in[i] 	= shiftreg[i];
			assign mux_out[i]	= mux_in[i][mux_sel];
			assign dout_next[i] = (out_sel) ? mux_out[i] : din[i];
		end //for
	endgenerate


	always @(posedge clk) begin
		if (reset) begin
			 depth  <= {DEPTH_WIDTH{1'b0}};
		end else begin
			 if (wr_en & ~rd_en) depth <=
						// synthesis translate_off
						#1
						// synthesis translate_on
						depth + 1'h1;
			else if (~wr_en & rd_en) depth <=
						// synthesis translate_off
						#1
						// synthesis translate_on
						depth - 1'h1;

		end
	end//always


	always @(posedge clk or posedge reset) begin
		if (reset) begin
			 dout  <= {WIDTH{1'b0}};
		end else begin
			 if (out_ld) dout <= dout_next;
		end
	end//always


assign full 						= depth == MAX_DEPTH_BITS;
assign nearly_full 				= depth >= MAX_DEPTH_BITS-1;
assign empty 						= depth == 'h0;
assign recieve_more_than_0 	= ~ empty;
assign recieve_more_than_1 	= ~( depth == 0 ||  depth== 1 );
assign out_sel 					= (recieve_more_than_1)	 ? 1'b1 : 1'b0;
assign out_ld 						= (depth !=0 )?  rd_en : wr_en;
assign mux_sel 					= depth-2'd2;

	 // synthesis translate_off
   always @(posedge clk)
   begin
      if (wr_en && full) begin
         $display("%t ERROR: Attempt to write to full FIFO: %m", $time);
      end
      if (rd_en && !recieve_more_than_0) begin
         $display("%t ERROR: Attempt to read an empty FIFO: %m", $time);
      end
   end // always @ (posedge clk)
   // synthesis translate_on






endmodule
