ADC模数转换器

ADC（Analog-Digital Converter）模拟-数字转换器

ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁。

12位逐次逼近型ADC，1us转换时间。

分辨率含义：0 ~ 2^12,即0 ~ 4095 ，位数越高量化结果越精细，分辨率越高

STM32的ADC输入是0~3.3V,所以ADC是将0~3.3V线性映射成0~4095。

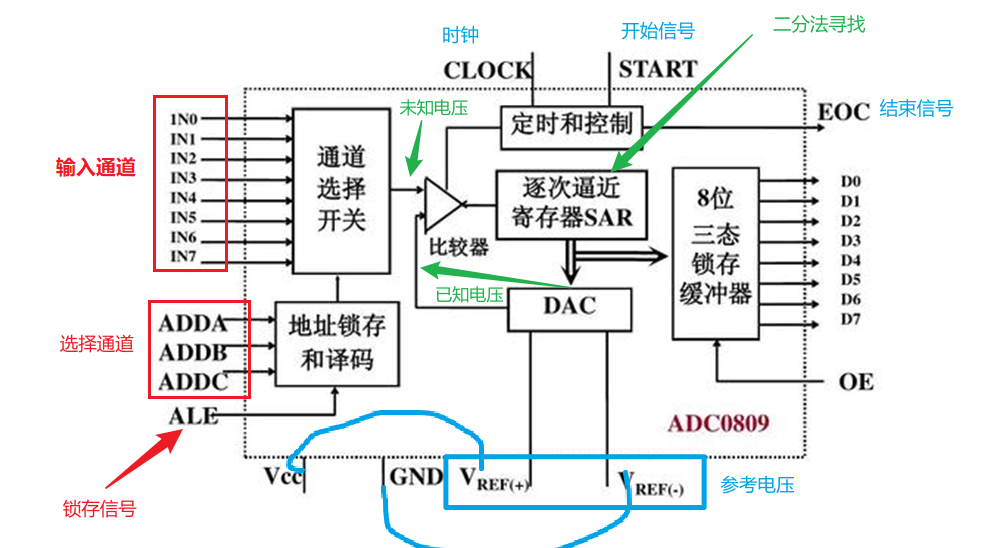

 逐次逼近型ADC图

 VREF与VCC相连，输入电压模拟量范围由VREF决定。

可以单通道输入，也可以多通道接不通传感器输入。

输出是八位二进制数，因此是8位ADC。

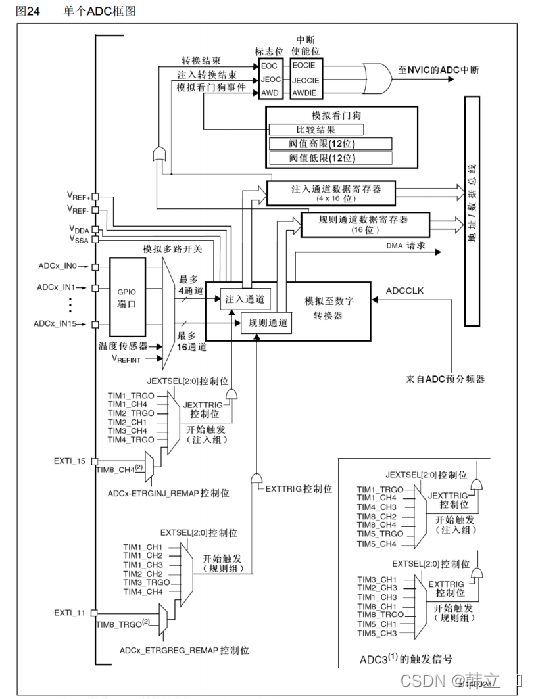

STM32的ADC完整框图

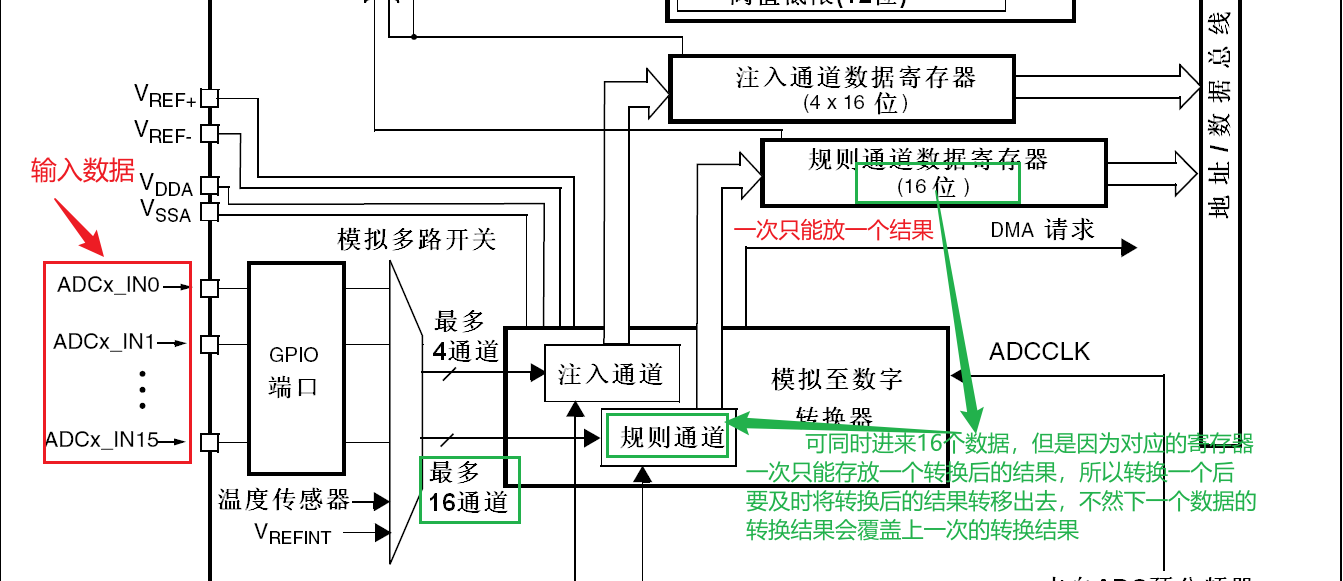

 image-20221211134242951

VREF与VDDA内部电源连接。

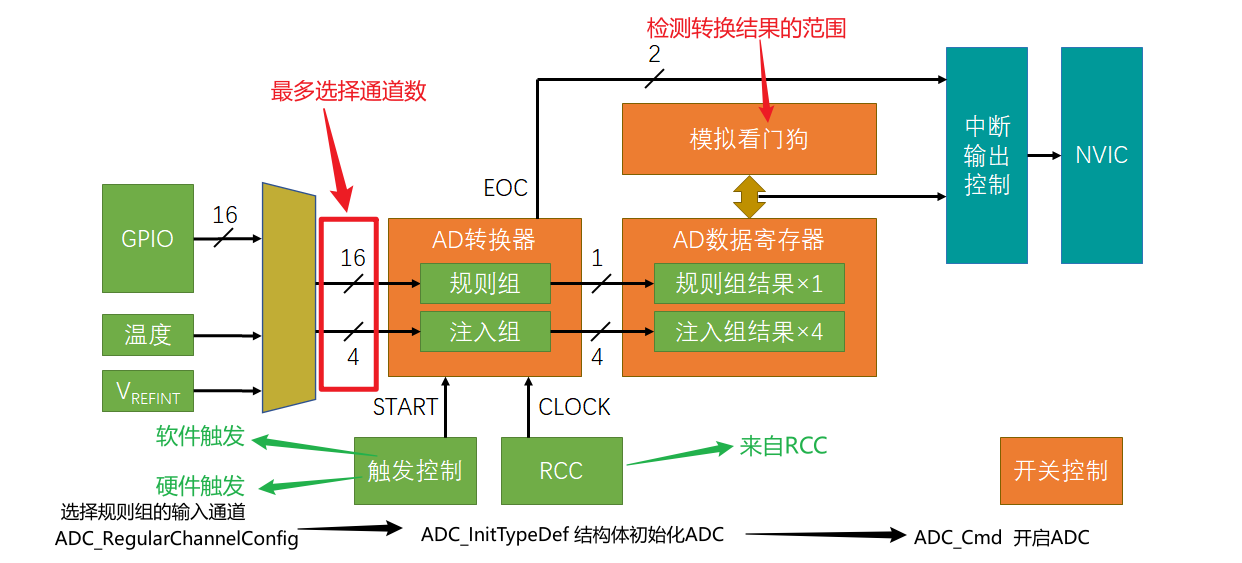

 image-20221211143348853

三、 规则组转换模式

1、单次转换&#x
