AD学习笔记

1. EOS 选择中心点

2. · PDL   标记距离



3.  选择线框，按DSD重新定义板框

4. su框选，sl线选

5. mx x/y轴移动

6. dk 打开层叠管理器

7. shift+s单层显示

8. 单端引脚不报错，CO工程选项下关闭报错即可。

9. PCB界面中寻找元件：JC

10. http://www.51hei.com/bbs/dpj-138625-1.html  紫色斜杠表示3D显示，可以关闭机械层13就可以在视觉上不显示啦

11. DC 设置类class

12. DNN在pcb中添加网络标签

13.添加room Altium Designer之添加room规则更改间距、走线笔记 (360doc.com)

14. 常用快捷键：Altium Designer 常用快捷键总结（PCB布线）分享 - 知乎 (zhihu.com)

15. 导出和导入规则：Altium Designer规则的导入与导出 - 凡亿教育-凡亿PCB,实战教学PCB视频PCB培训，十天入门到精通多层高速PCB设计 (fany-online.com)

16. 常用快捷键 Altium Designer 常用快捷键总结（PCB布线）分享 - 知乎 (zhihu.com)

17. 改变标识符大小，选择其中一个标识符，右击查找相似，designator选择same，在属性(properties)中设置长和宽。然后全选，按A,选择标识符放置位置界面。

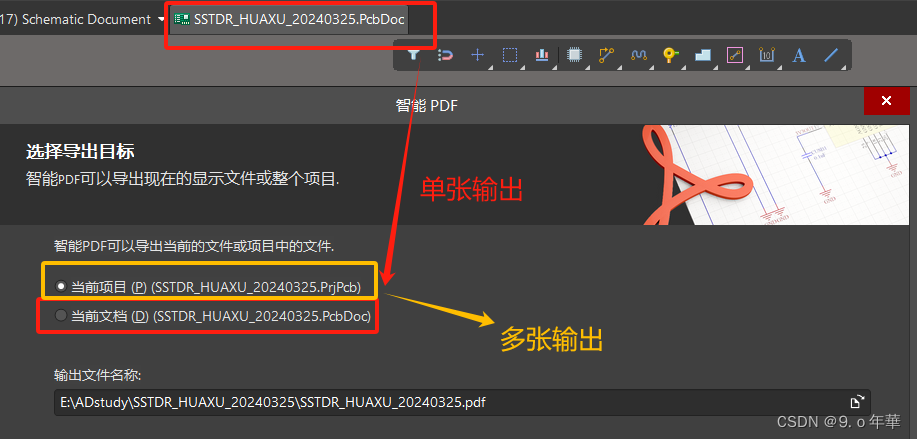

18. 原理图转pdf文件，FM(文件-智能PDF)-（-next，多张输出多选文件）-next（取消BOM表导出勾选）-next-next-next-next-finish（取消勾选output job）
