AD学习笔记9

1.过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔（连接不同层之间需要联通的导线需要过孔）。
2.自动布线的情况下，过孔一般使用器件焊盘来完成，手动布线的时候需要自行画出过孔。
3.AD的各种文件名称及其文件属性，绝不可以自行在外进行修改。
4.部完线之后可以需要进行敷铜板，放置->多边形敷铜，三种敷铜模式如上图所示，最好选用第二种模式第一种模式会将铺的铜和自己画的线空出来，第二种用铺的铜把对应的线融在一起。
4.注意：每一层板子都需要进行敷铜；并且完成后要进行设计检查。

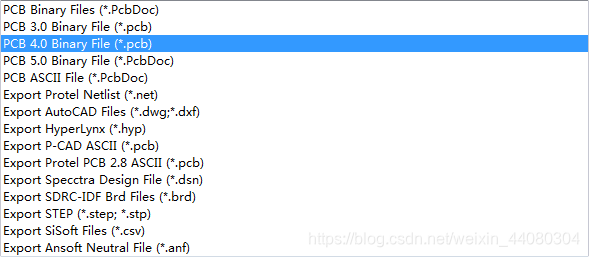

5.保存成
这种格式才能用Proteus打开，因为有的工厂只有用于刻制Proteus板子的机器。
6.意思是PCB的外形（加工成型的边缘）绘图时放置在机械层（mecanical1.2.3等等这些层）。外形层用来添加板子的固定孔。

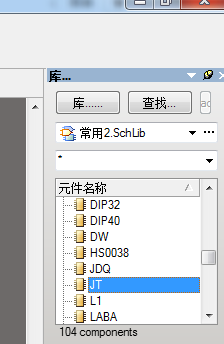

7.晶振可以从下图查找

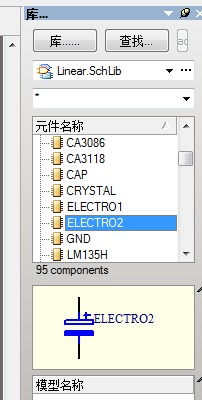

8.极性电容。

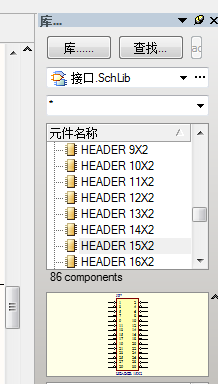

9.各种引脚从下图找
。

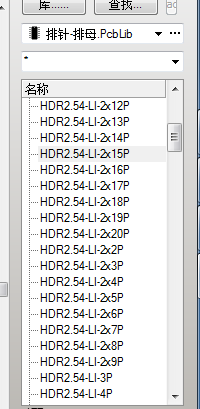

10. 从下图可以找到各种引脚封装形式。
11. 保险丝的英文是fuse。

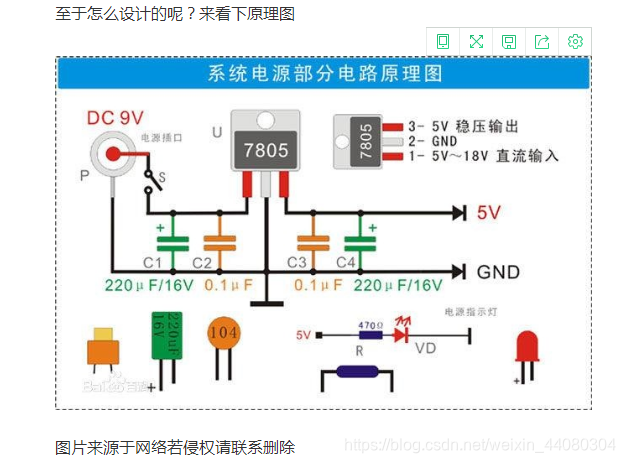

12. 7805稳5V电压电路画法：
13. 当选中焊盘或者其他元件库元件时，按M可以进行定位移动。
14. 按住shift和右键可以查看3D图。
15. 通过在原件库中，右键->选项->器件库选项可以更改计量单位。

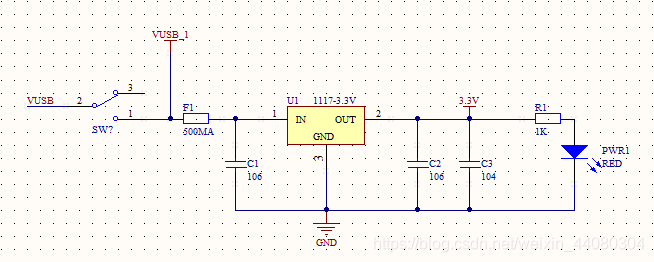

16. LM317用来稳定3.3V电源：.
17. 修改完集成库的编辑文件：通过工具->recompile（重新编译）即可刷新集成库。
18. 使用网络标号的时候，当网络标号和引脚之间形成大红的米字叉的时候，才代表标号成功。
19. 在找引脚与引脚之间距离时要注意切换单位和设置原点进行X,Y平移。
20. 过孔的使用方法是将过孔放到线上。
