ZYNQ烧写时出现错误“memory write error at 0x100000.APB AP transaction error,DAP status f0000021“

最新推荐文章于 2025-02-15 10:34:06 发布
最新推荐文章于 2025-02-15 10:34:06 发布
阅读量6.7k 收藏 12
点赞数 3
分类专栏： ZYNQ 文章标签： ZYNQ 烧录错误 memorywriteerror bit流 FPGA配置
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_43739582/article/details/125309609
版权

**

ZYNQ烧写时出现错误"memory write error at 0x100000.APB AP transaction error,DAP status f0000021"

**

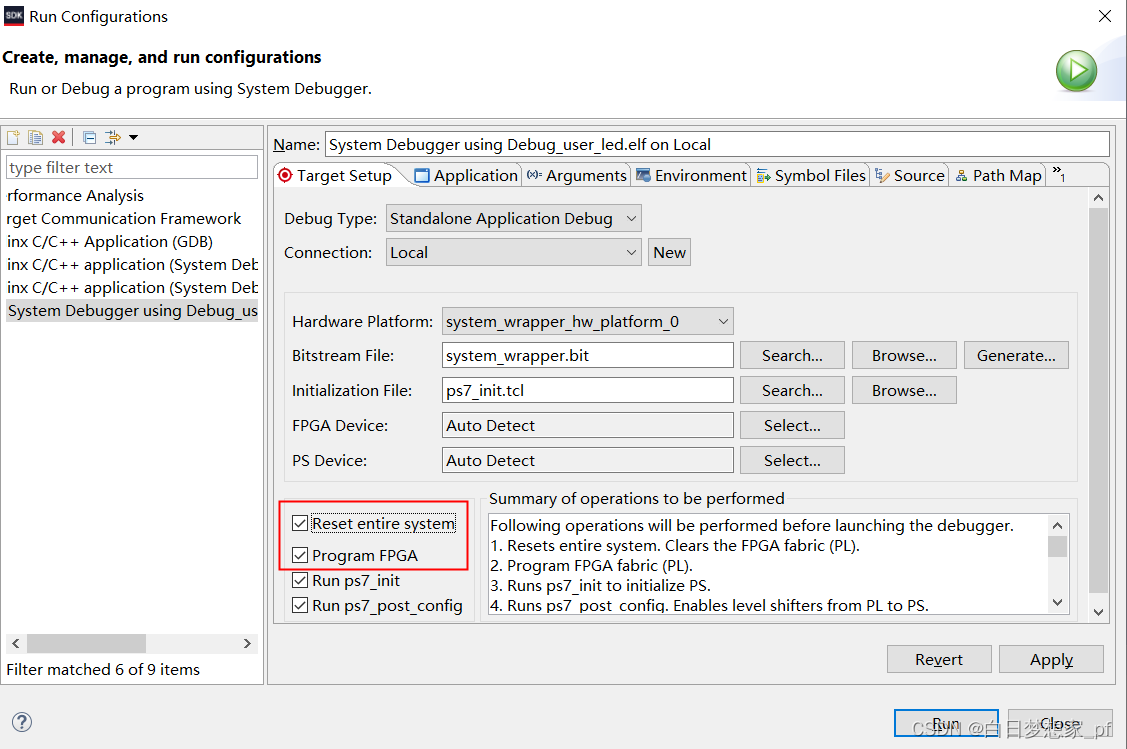

第一次接触ZYNQ，在使用了PL端资源，带有bit流硬件数据时，烧写软件时没有选择下图配置，导致出现标题所示错误提示。该错误的其它原因可搜索其它博主的解答
在这里插入图片描述
当勾选上图所示选项后，烧写时会首先烧写bit流数据，配置FPGA，见下图。之后就正常运行了
在这里插入图片描述
