解决ZYNQ烧录QSPI FLASH问题 [Xicom 50-186] Error while detecting SPI flash device - unrecognized JEDEC id

此文章通过逐步排除故障的办法，锁定了问题原因，现在看来真的是让人啼笑皆非。最终将GD的flash芯片更换为华邦的FLASH芯片便解决了。以下是具体排查解决过程。

FPGA核心：ZYNQ 7010 /ZYNQ 7020

开发板平台：自制7010开发板

开发软件：Vivado 2020.2    和 vitis 2020.2

问题现象：使用JTAG编程器，通过Vitis IDE向开发板QSPI FLASH烧录固件，烧录无法完成，提示错误： Zynq> ERROR: [Xicom 50-186] Error while detecting SPI flash device - unrecognized JEDEC id bytes: c8, 40, 18

具体错误代码：

U-Boot 2020.01-00107-g4a29a62 (Oct 13 2020 - 16:46:21 -0600)

Model: Zynq CSE QSPI SINGLE Board

DRAM:  256 KiB

WARNING: Caches not enabled

In:    dcc

Out:   dcc

Err:   dcc

Zynq> sf probe 0 0 0

Warning: SPI speed fallback to 100 kHz

unrecognized JEDEC id bytes: c8, 40, 18

Failed to initialize SPI flash at 0:0 (error -2)

Zynq> ERROR: [Xicom 50-186] Error while detecting SPI flash device - unrecognized JEDEC id bytes: c8, 40, 18

Problem in running uboot
Flash programming initialization failed.

ERROR: Flash Operation Failed

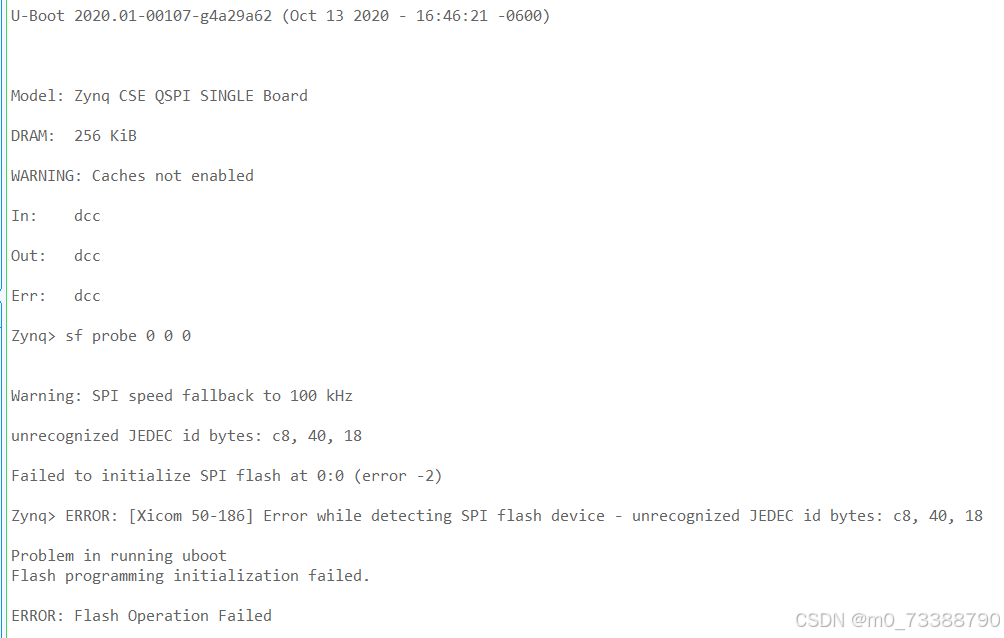

如下图：

解决问题思路：因为是自制开发板，所以区分核心板的不同功能先进行逐步检查，排除硬件故障。第一步：排除加载固件时选项错误的问题。下图这样设置是正确的。Flash Type 选择 qspi-x4-single

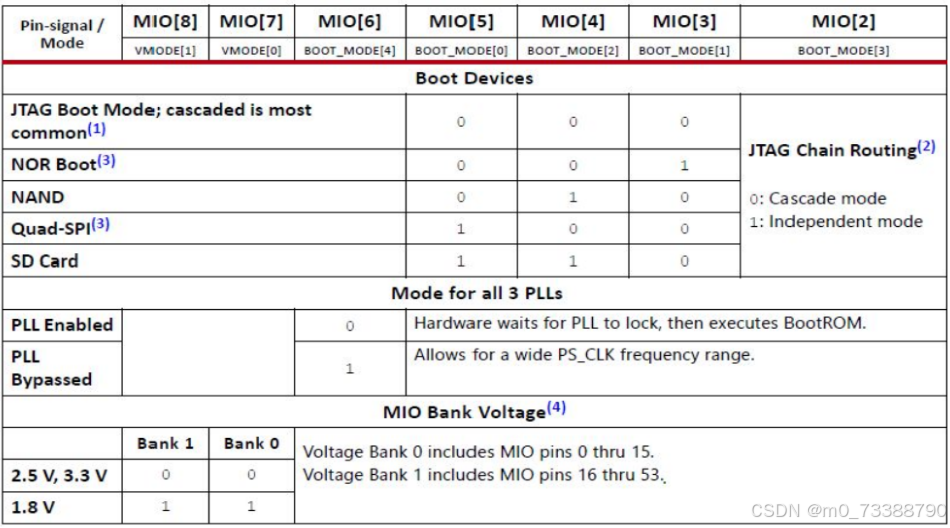

第二步：判断设计和焊接问题。检查原理图部分的boot启动选项，通过万用表检查开发板的MIO上下拉电阻情况。结论：有关boot启动选项的各个引脚，对地、对vcc电阻正常，非设计问题。

第三步：判断排除核心焊接问题。从JTAG启动后，通过简单的hello world程序检查核心是否正常工作。经查：JTAG可启动，可识别到主控，加载bit流文件后核心的DONE LED灯点亮。结论：非核心焊接问题，非DDR问题。

第四步：判断晶振是否工作。把33.333M有源晶振去掉，重复第一步，DONE LED灯未点亮。结论：原开发板晶振工作正常。

综上检查后，确定自制开发板硬件功能正常，排除了硬件问题。下一步，通过搜索同样问题看看有无解决办法。

通过搜索得知，出现以上错误提示的共有两类：

第一类：识别FLASH芯片的JEDEC未 00,00,00

Zynq> ERROR: [Xicom 50-186] Error while detecting SPI flash device - unrecognized JEDEC id bytes: 00, 00, 00

这类问题是由于在生成固件（Create Boot Image）的时候，选择的bootloader文件与现有的开发板硬件配置不匹配，导致不能正确识别flash芯片。需要重新检查vovado中的block设置，并将xsa文件重新加载到vitis中并build，之后在Create Boot Image。

第二类：识别到FLASH芯片但仍未能加载固件

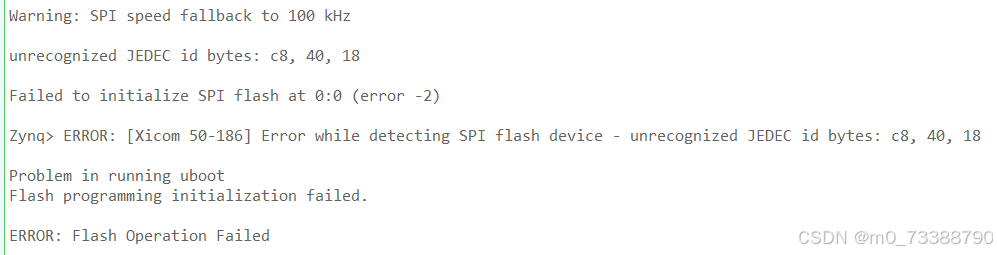

Zynq> ERROR: [Xicom 50-186] Error while detecting SPI flash device - unrecognized JEDEC id bytes: c8, 40, 18

Problem in running uboot
Flash programming initialization failed.

ERROR: Flash Operation Failed

这类问题，网上找到的解决办法是在vivoda的block设计中，将QSPI FLASH的Feedback Clock选中。（下图中未选中）

但此办法仅针对于Vivoda 2020.1之前的版本，在Vivoda 2020.2之后的版本中修复了此问题。

最终在参考了下篇文章中得到了启示

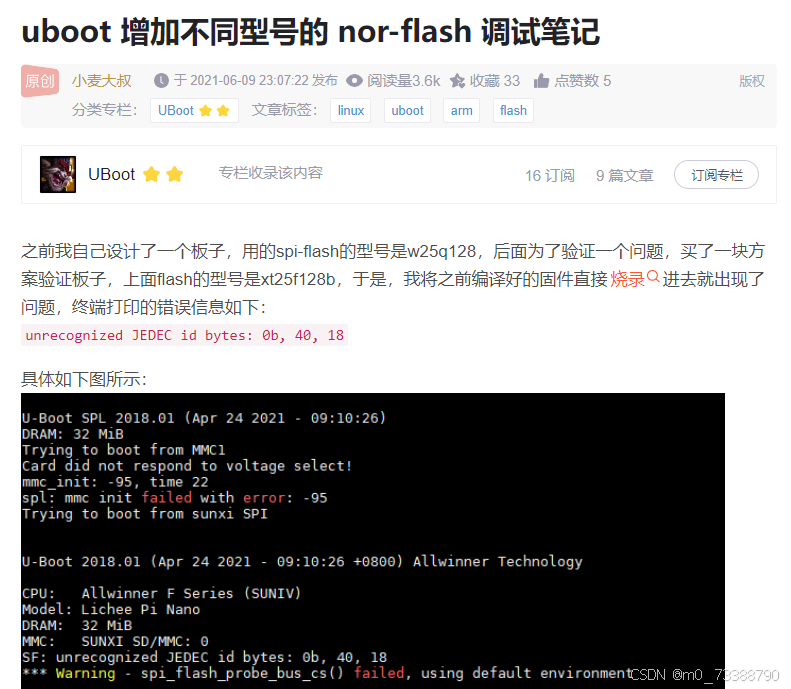

uboot 增加不同型号的 nor-flash 调试笔记

以上文章提出，识别到的FLASH芯片，不一定在uboot支持的列表中，如果不支持，需要更新uboot列表，此办法比较繁琐。那我便尝试换一颗uboot支持的芯片试试，正好手头有华邦的W25Q128芯片。果断换上，正确识别，烧录成功。。。。。。。。。。。。。

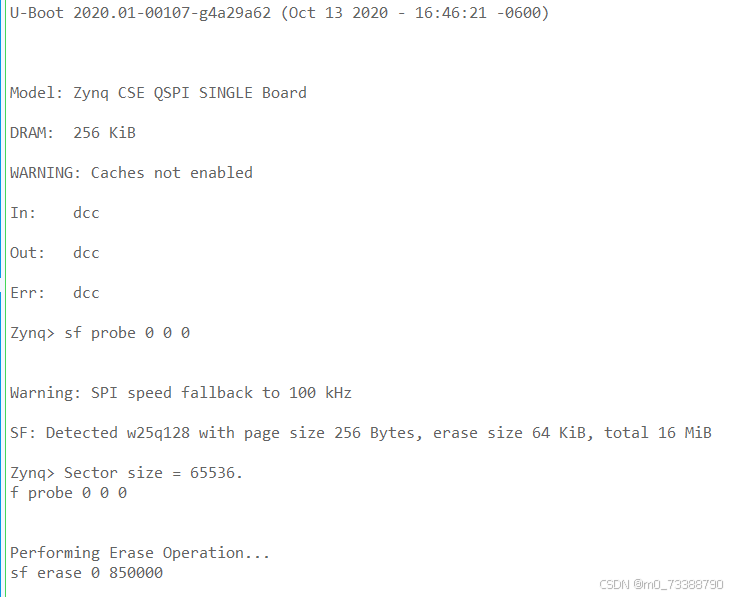

SF: Detected w25q128 with page size 256 Bytes, erase size 64 KiB, total 16 MiB

device 0 offset 0x840000, size 0x8608

SF: 34312 bytes @ 0x840000 Written: OK

Zynq> Program Operation successful.
INFO: [Xicom 50-44] Elapsed time = 42 sec.

Flash Operation Successful

至此，问题解决。

问题原因分析：使用的GD25Q128芯片，非vitis 的 uboot可以识别的flash芯片，故而导致无法正常加载固件，只需要换成可以识别的华邦的flash芯片即可。
