SLAM十四讲ch5报错：[pcl::PCDReader::readHeader] HEIGHT given (0) but no WIDTH!

最新推荐文章于 2024-07-23 11:04:57 发布
最新推荐文章于 2024-07-23 11:04:57 发布
阅读量960 收藏 3
点赞数 1
文章标签： slam 计算机视觉 c++ 自动驾驶 ubuntu
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_43693857/article/details/134464805
版权

1

如题所示，跑通ch5后获取了map.pcd文件后，使用pcl_viewer报错

[pcl::PCDReader::readHeader] HEIGHT given (0) but no WIDTH!

2

详细读了一下pcd的文件格式，见https://blog.youkuaiyun.com/qq_55433334/article/details/125292052
pcd的头文件中有WIDTH和HEIGHT参数

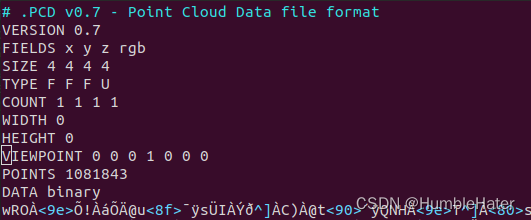

既然是这里报错，可以看一下生成的pcd文件是怎么样的
建议用vim打开比较快，gedit特别慢。。。
在这里插入图片描述
好的，破案了，估计是pcl库的转pcd格式有一些问题。。。

3

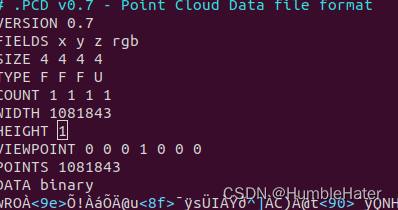

修改一下头文件成为
在这里插入图片描述

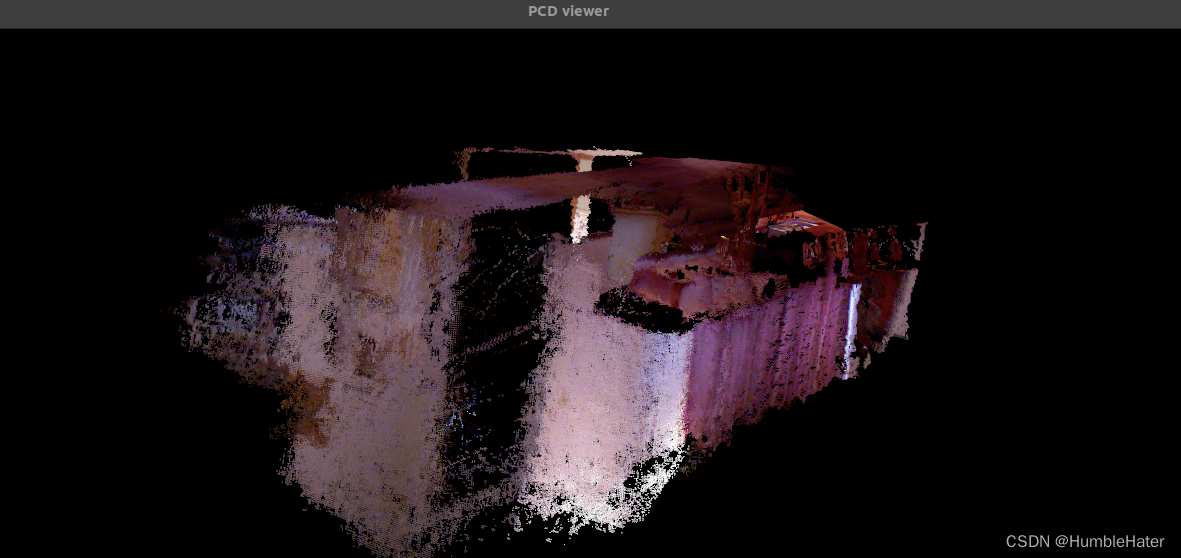

可以打开了
在这里插入图片描述

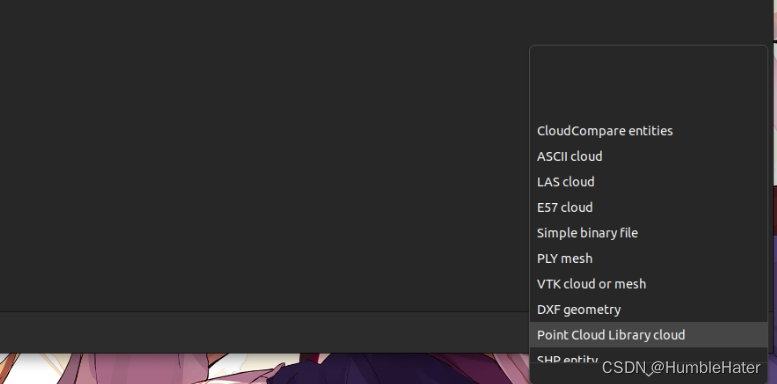

4 关于cloudcompare保存点云为其他格式

太蠢了这设计的，我以为只能保存为二进制，其实他得往下拉才有。。。
在这里插入图片描述
