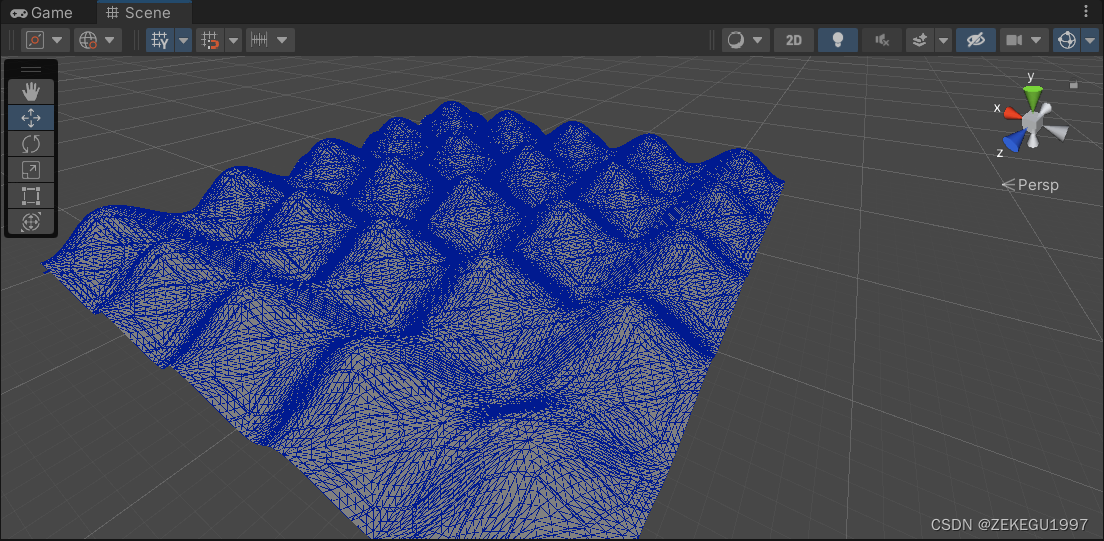

本文的目标是制作一个虽时间波动的正弦波面，效果如下图

首先在unity中创建一个平面，这没什么可说的。

曲面细分

unity中默认的plane面数是很少的，不足以形成一个光滑的波面，所以第一步是进行曲面细分。

如图所示，我们需要先输入原始的顶点数据，unity中会将他写成vertex shader的形式，但是实际上的vertex shader在后面。

在hull program和domain program中我们可以设定细分的规则。曲面细分的具体原理在此不赘述，会用即可。需要注意的是在hullfun中的参数决定了细分的程度，这里我们直接为它赋值，更科学的方式可能是根据镜头的距离设定它的值。

TessellationFactors hullFun (InputPatch<tessVertexData,3> v) {
	TessellationFactors o;
	o.edge[0] = _TessellationUniform;//设定的参数
	o.edge[1] = _TessellationUniform;
	o.edge[2] = _TessellationUniform;
	o.inside = _TessellationUniform;
	return o;
}

[UNITY_domain("tri")] 表示适用于三角形，还有quad(四边形)
[UNITY_outputcontrolpoints(3)]//输出的控制点数量
[UNITY_outputtopology("triangle_cw")]//输出拓扑结构为顺时针三角形，还有triangle_ccw(逆时针三角形)、line(线段)
[UNITY_partitioning("fractional_odd")]//分数分割模式，还有integer(整数模式)
[UNITY_patchconstantfunc("hullFun")]//细分函数
            //hull着色器：定义细分规则
tessVertexData hul (InputPatch<tessVertexData,3> v, uint id : SV_OutputControlPointID) {
			    return v[id];
}

[UNITY_domain("tri")]
//domain着色器：计算细分后的顶点位置和数据࿰
