【经典分类框架】vgg/GoogLeNet/ResNet/DenseNet/MobileNet/ShuffleNet

太早的LeNet和AlexNet就不提了，也相对比较简单。

vgg16 vgg19

文章《VERY DEEP CONVOLUTIONAL NETWORKS FOR LARGE SCALE IMAGE RECOGNITION》

发现了小卷积核搭配更深的网络会有更好的效果。小卷积核堆叠在保持感受野不变的情况下参数更少，网络更深学习能力更强。

结构：前面一堆卷积层后面跟三层全连接层。卷积核全为3x3且全有padding，池化全为2x2，统一使用relu。

优点：1，结构简洁 2，网络深
缺点： 2，全连接层的参数太多

GoogLeNet

参考 https://my.oschina.net/u/876354/blog/1637819
提出了Inception结构，即对输入图像并行地执行多个卷积运算或池化操作，并将所有输出结果拼接为一个非常深的特征图。
Inception经历了四种阶段的发展。
Iception-v1

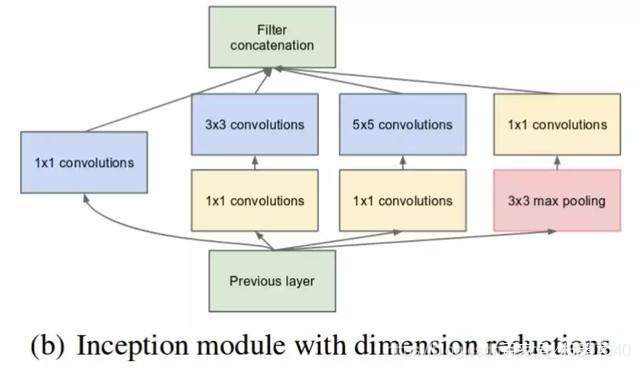

Inception v1 将1x1, 3x3 , 5x5的卷积操作核最大池化操作并行执行，四个输出的尺寸相同，将深度进行拼接。 3x3 和5x5前面加了1x1是为了减少输入通道减少参数

Inception-v2
将Inception的卷积核进行拆分。5x5拆成两个3x3，3x3拆成3x1和1x3
图就不贴了

Inception-v3
将7x7拆成了7x1和1x7

Inception-v4
引入了残差结构

优点：1，参数比vgg少 2，创新了网络的拓扑结构（提出了Inception）

ResNet

为了解决普通网络随着层数的加深性能反而下降的问题，提出了残差单元。

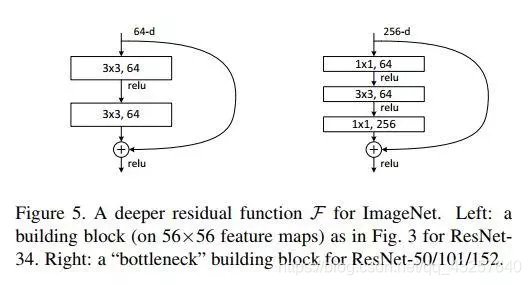

左图为普通的残差单元，右图为结合1x1的残差单元，能够降低参数量。

residual模块将输出分成F(x)和x两部分，其中F依然是x的函数，也就是说F实际上是对于x的补充，是对于x的fine-tuning，当x已经是最优时，F (x)就会趋于0.
可能会出现x和F(x)第三个通道数不相等的情况，就要补0或用1x1卷积核处理。

DenseNet

参考 https://zhuanlan.zhihu.com/p/37189203

基本思路与ResNet一致，但是它建立的是前面所有层与后面层的密集连接（dense connection）
对于一个$L$ 层的网络，DenseNet共包含$\frac{L(L+1)}{2}$个连接。同时，其连接不是像resnet一样元素相加，而是将所有特征图合并（concat）起来。

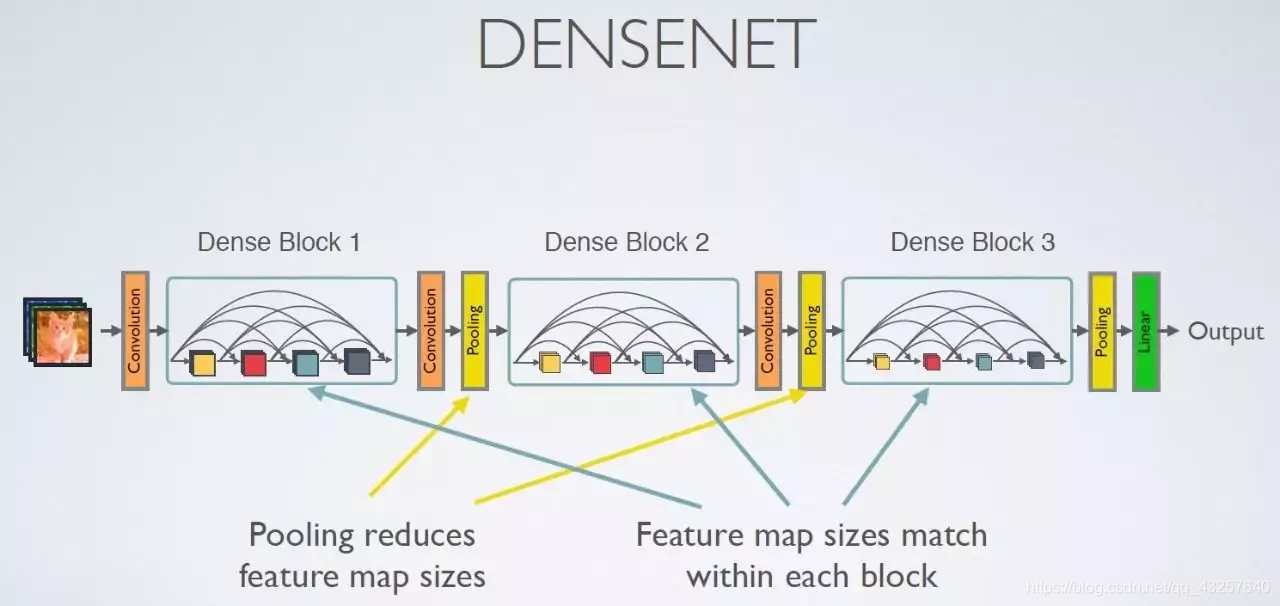

DenseNet的网络结构主要由DenseBlock和Transition组成. DenseBlock 用于互联（DenseBlock内各层的尺寸应该保持相等），Transition用于降维。
DenseBlock中各个层卷积之后均输出 $k$ 个特征图假定输入层的特征图channel为$k_0$, 则第$l$层的特征图channel数为$k0+k(l-1)$
到了后面特征图的channel数会非常大，则同样的可以用1x1的卷积核处理。

优点：较浅的层数就能接近很深的ResNet效果
缺点：比较费显存，因为前面的特征图都要保留

MobileNet

MobileNet是一种轻量级网络，作者提出了深度可分离卷积（depthwise separable convolution）。
传统的卷积需要计算量为$D_F\ast D_F\ast D_k\ast D_k\ast M\ast N$,其中$D_F$是特征图的边长，$D_k$是卷积核的边长，M是输入通道数，N是输出通道数。
深度可分离卷积将卷积分成两步：depthwise和pointwise。depthwise按照通道进行计算按位相乘的计算，此时通道数不改变，计算量为$D_F\ast D_F\ast D_k\ast D_k\ast M$。然后1*1的卷积核进行传统的卷积运算，此时通道数可以进行改变,计算量为$D_k\ast D_k\ast M\ast N$。总的计算量降为原来的$\frac{1}{N}+\frac{1}{D_k\ast D_k}$。
参数也减少了。

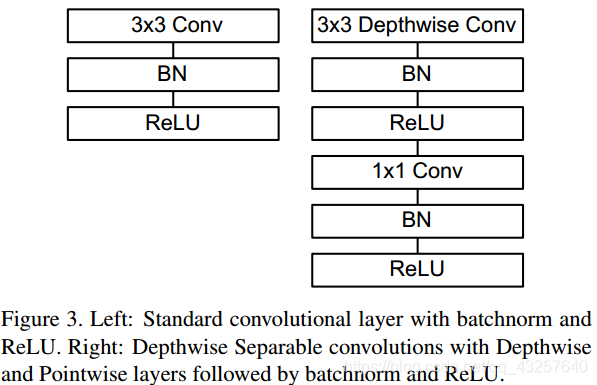

下图为对比

可以发现深度可分离卷积还能增加网络的非线性。

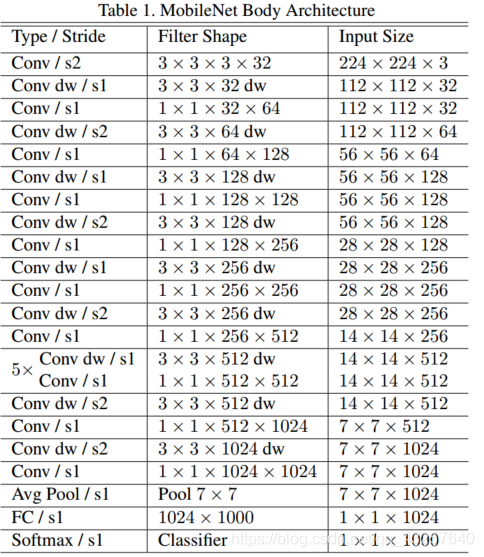

下图为MobileNet结构

pytorch中depthwise是通过分组卷积实现的。

ShuffleNet

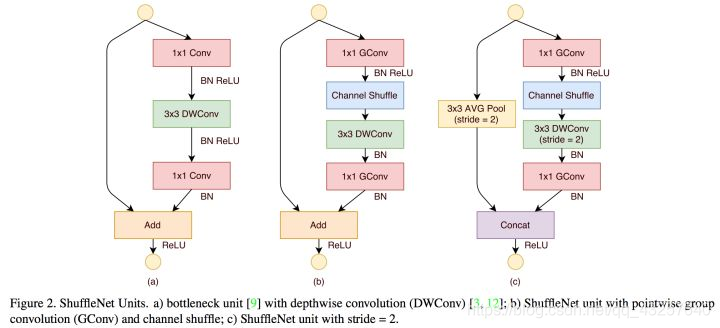

ShuffleNet也是一种轻量网络，相当于ResNet和MobileNet的结合。下图展示了ShuffleNet单元：

其中（b）（c）中的GConv表示分组卷积。然而导致模型的信息流限制在各个Group内，组与组之间没有信息交换，影响模型的表示能力，所以引入Channel Shuffle操作。

缺点：1，Channel Shuffle操作耗时 2，Channel Shuffle有太多的人工干预，不符合神经网络的特点。
