AD5272芯片文档解读

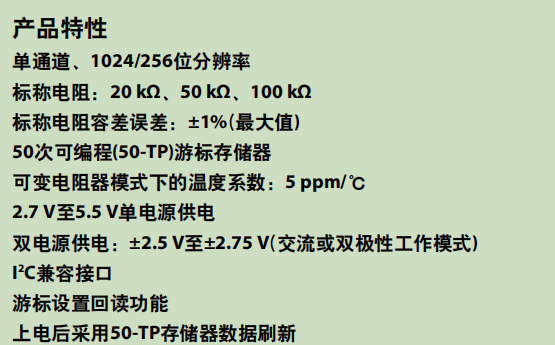

1.芯片简介

根据使用说明书，与AD5272芯片通信需要使用IIC接口。
通过IIC控制芯片输出电阻。

2.芯片使用手册解读

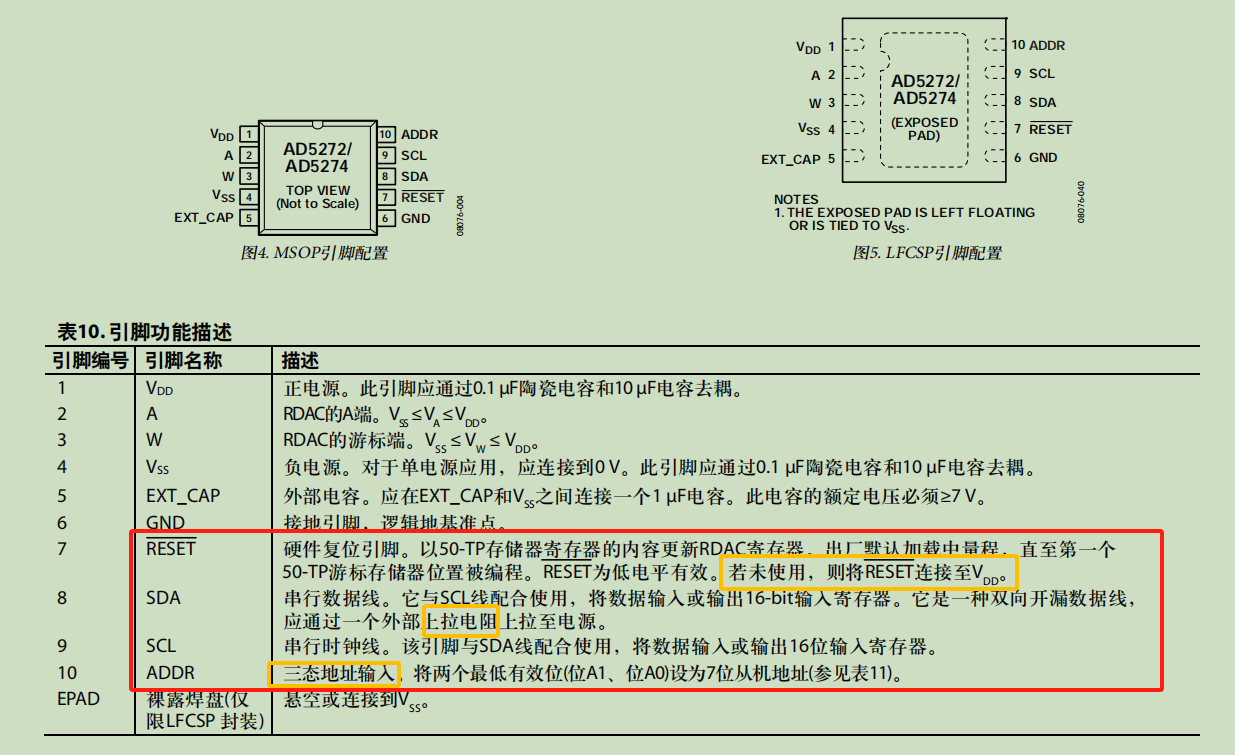

2.1 引脚配置和功能描述(PIN CONFIGURATION AND FUNCTION DESCRIPTIONS)

这里涉及到接线需要注意的几点为：
1.reset引脚需要接VDD
2.SDA引脚需要连接上拉电阻
3.ADDR引脚有三种连接方式（下面会介绍）：接GND，接VDD，NC什么都不接。

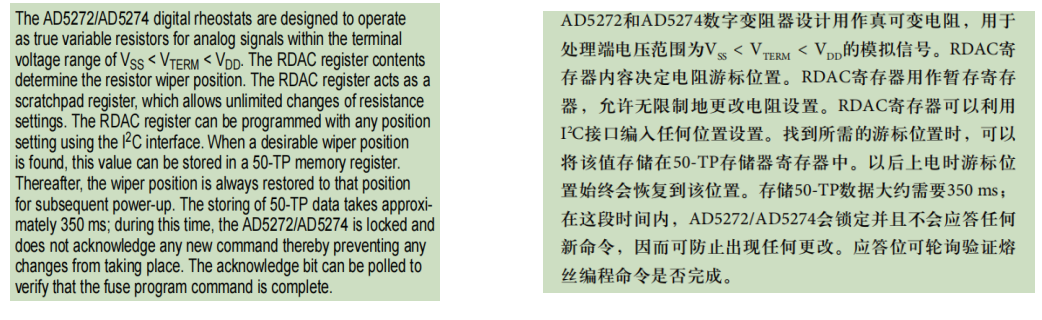

3 工作原理(THEORY OF OPERATION)

大意就是：使用IIC更改RDAC寄存器的内容，RDAC寄存器的内容又决定了电阻游标位置，更改以后将RDAC寄存器的内容存储到50-TP寄存器中。这样就能够实现不同电阻值的输出。

3.1 串行数据接口(SERIAL DATA INTERFACE)

讲述了AD5272支持标准IIC和快速IIC。并且寻址是7位寻址。

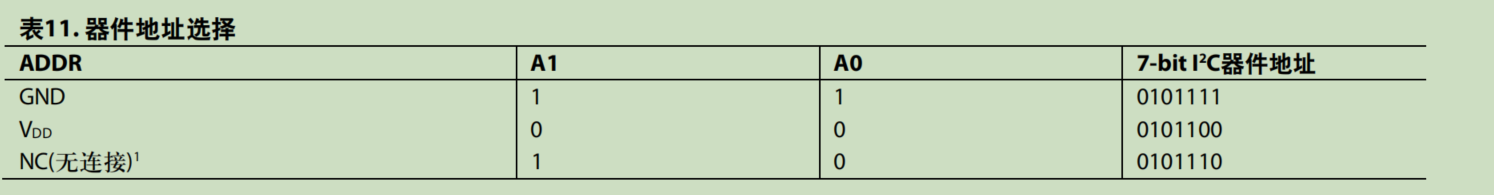

ADDR引脚连接线的不同，AD5272的地址也不同。因为有三种方式，所以一个总线上最多挂载三个AD5272芯片。

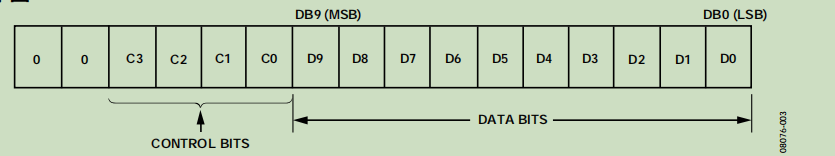

3.2 移位寄存器(SHIFT REGISTER)

AD5272芯片移位寄存器16位宽，组成分别为： 00 + C3C2C1C0+D9……D0。一共16位两个字节。其中C3……C0为控制位，D9……D0为RDAC数据位。控制位是固定的，手册中有给出，我们需要改变的是D9……D0的值。

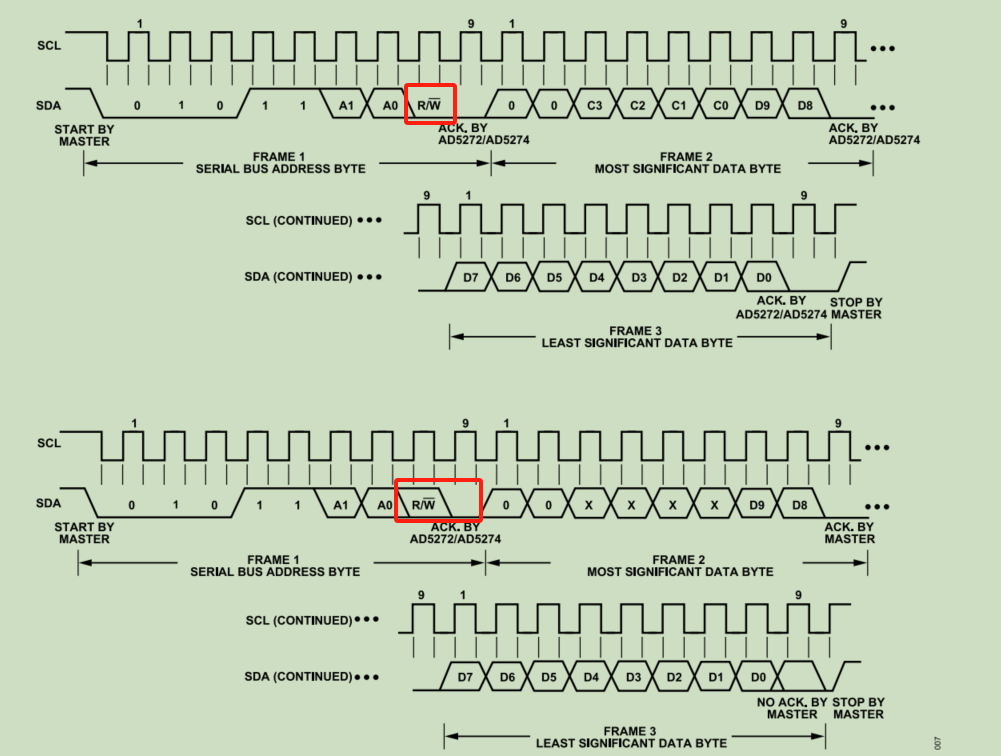

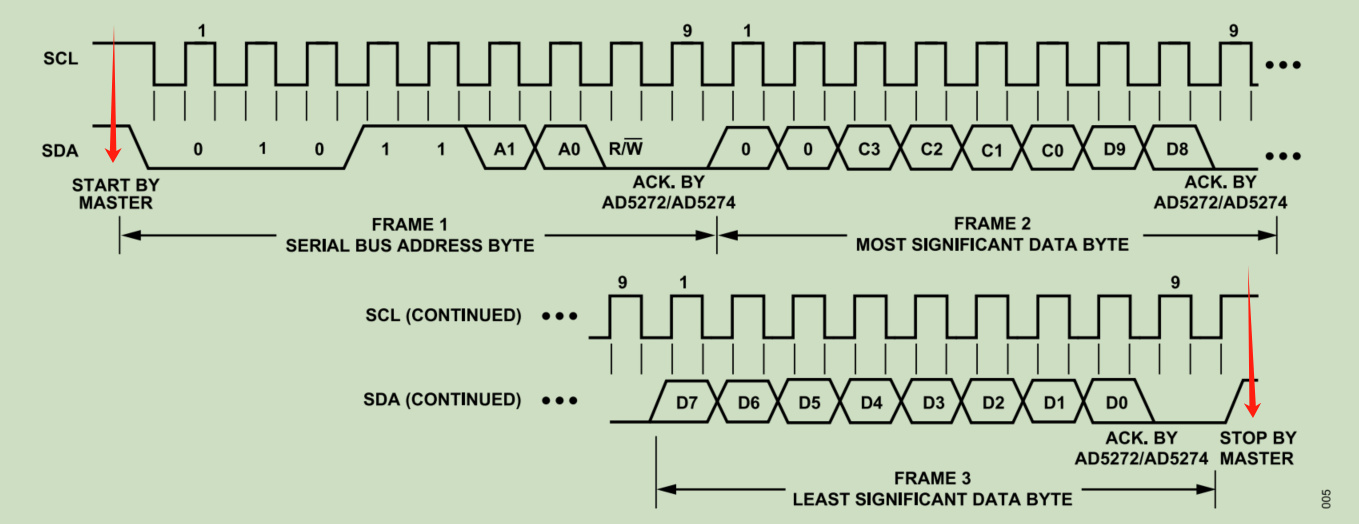

3.3 写操作(WRITE OPERATION)

SCL为高，SDA为低的时候，表示开始写。
最先发送的是7位地址 + 1位读写位 （注意：一般函数都会封装读写位，即调用读函数，会自动补全1，调用写函数，会自动补全0，所以只要传递前7位地址就行），将前八个字节发送后，AD5272会回复一个ACK，代码寻址成功。（可用逻辑分析仪等抓波）；
其次再发送八字节 00 + C3…C0 + D9 + D8， AD5272会回复一个ACK；
再次再发送八字节D7……D0， AD5272会回复一个ACK；
最后SCL，SDA都拉高，表示停止。
这是一次写操作的全过程。

3.4 读操作(READ OPERATION)

读操作需要注意的是分为两步：
第一步执行的是写，第八位读写位为0；
第二步执行的是读，第八位读写位是1；
（这里第一步用的控制命令与之前单纯的写不同，下面介绍。）

3.5 寄存器介绍

3.5.1 RDAC寄存器(RDAC REGISTER)

使用IIC直接更改其值，其值改变后游标位置变动。

3.5.2 50-TP寄存器(50-TP MEMORY BLOCK)

存储RDAC寄存器中的值

3.5.3 控制寄存器——写保护(WRITE PROTECTION)

因为芯片有写保护，所以需要先解除写保护，通过更改控制寄存器的值来解决。

所以大致流程就是使用IIC先跟控制寄存器通信，解除写保护，然后与RDAC通信，改变游标位置，最后将RDAC的值写入50-TP寄存器。

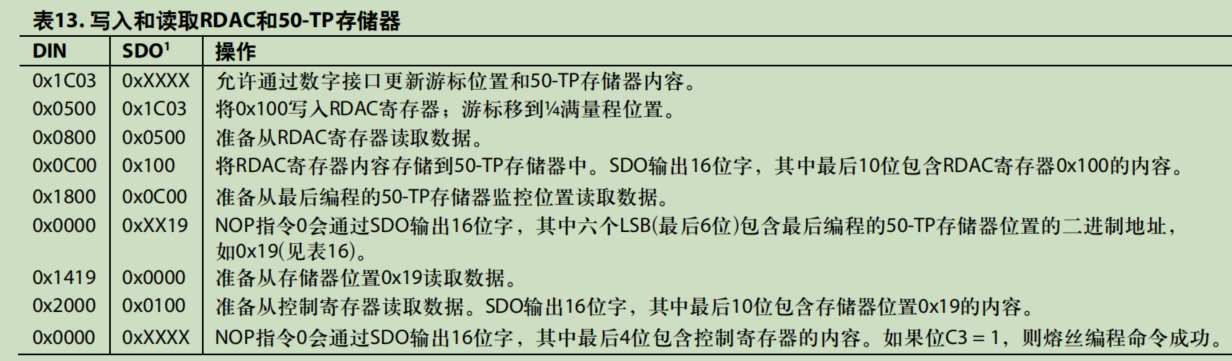

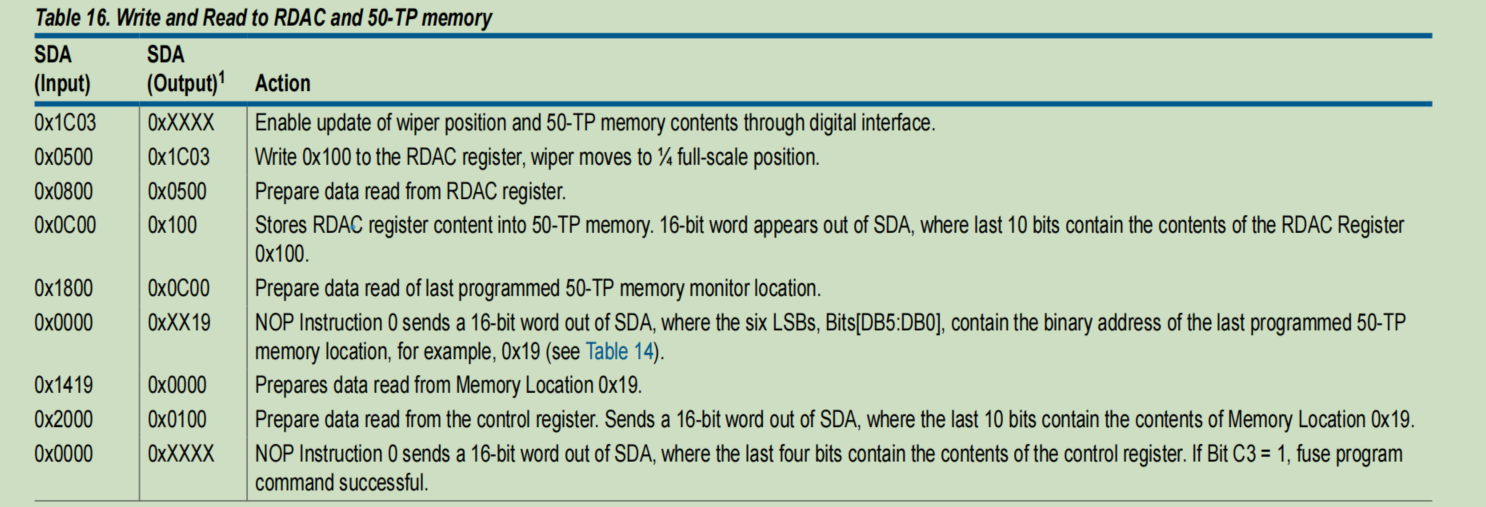

4.写/读 RDAC和50-TP寄存器示例(Write and Read to RDAC and 50-TP memory)

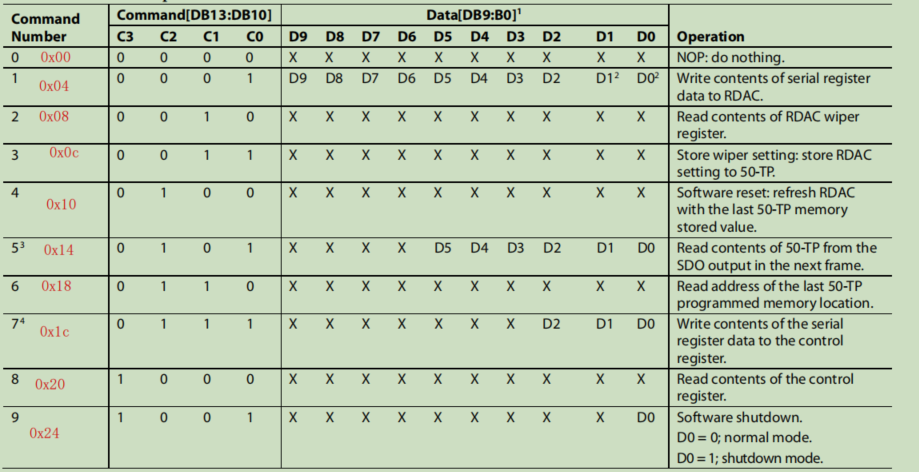

看的时候有点懵，为什么有0x1c、0x14这种指令，其实，按照00 + C3C2C1C0+D9……D0，这个格式来计算就能得到：

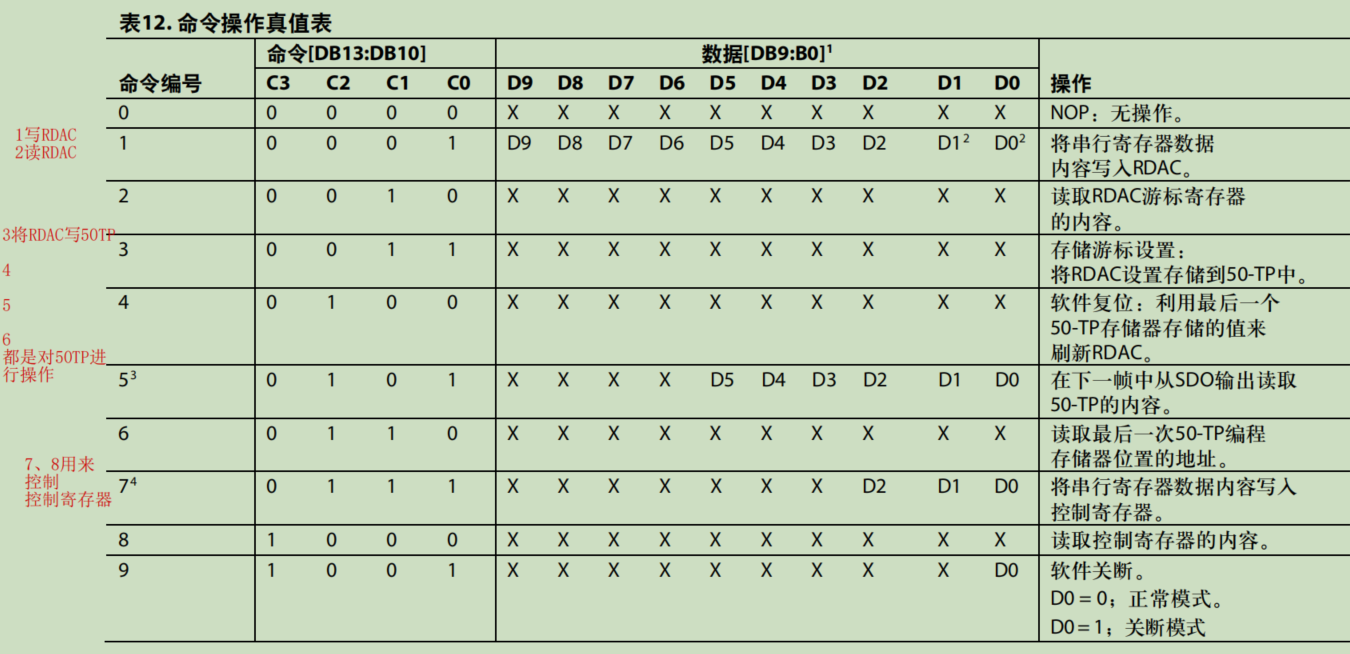

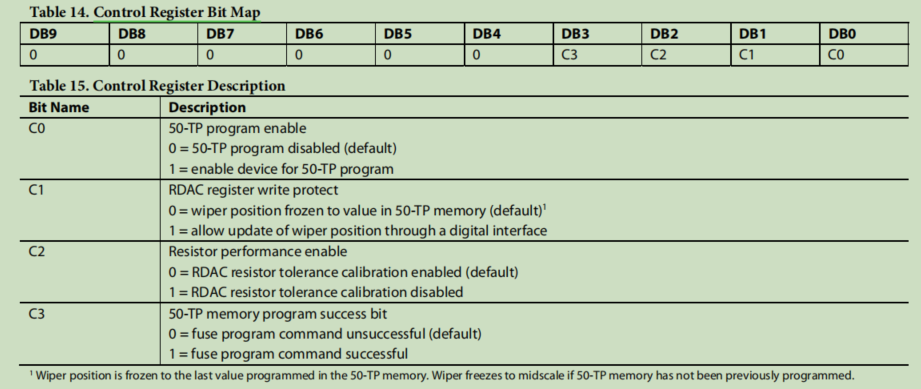

第一条指令 ：0x1C03 （0x1C， 0x03）：意思是使用命令7，写0x03，因为命令7的介绍是写控制寄存器，所以需要找到这个表：

0x03对应：0011，所以表示：1 = enable device for 50-TP program 和 1 = allow update of wiper position through a digital interface。
这条指令将写保护给打开。

第二条指令：0x0500 （0x05， 0x00），后面介绍意思是将0x100写入RDAC寄存器；游标移到¼满量程位置。为什么这样，
首先将（0x05， 0x00）转换为二进制 00000101 00000000， 按照16位寄存器格式： 00 + 0001 + 0100000000， 就是用0x01指令写0x100。【上面表格只有指令1的D9、D8位不是XX，而XX的意思是不需要考虑置为0就行。所以只有指令1值是在变化的】

第三条指令：0x0800，这个是读数据指令，按照上面的读操作显示，需要将此指令写一遍，然后再去读返回的两字节。

第四条指令：0x0C00，用于将上一步我们写的RDAC数据写入50-TP寄存器中。

第五条指令：0x1800，也是一个读指令，用于读取50-TP寄存器的值。

在我调试的过程中，执行到这里，就能够实现AD5272输出不同的电阻值，后面的指令使用逻辑分析仪抓取一直返回的是NAK，有知道的小伙伴可以评论下。（以上如果有问题，可以随时评论，共同讨论）。

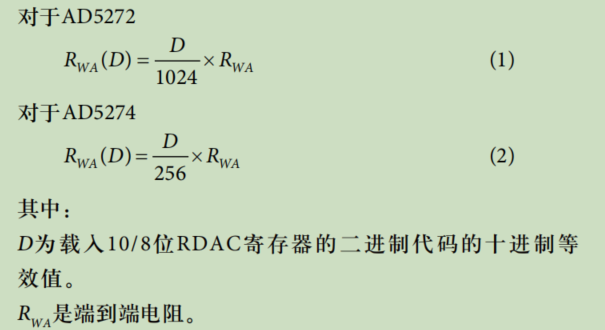

5 .电阻值计算

按照第四章节的列子，我们将0x100写入到了RDAC寄存器，0x100十进制为256，如果使用50K的RD5272，则计算过程与结果为：256/1024 * 50 = 12.5k ；此时使用万用表测量AW两端的电阻，发现电阻确实为12.5k左右。
