AD5272可变电阻

产品简介

1. 单通道、1024/256位分辨率
2. 标称电阻：20 kΩ、50 kΩ、100 kΩ
3. 标称电阻容差误差：±1%(最大值)
4. 50次可编程(50-TP)游标存储器
5. 可变电阻器模式下的温度系数：5 ppm/℃
6. 2.7 V至5.5 V单电源供电
7. 双电源供电：±2.5 V至±2.75 V(交流或双极性工作模式)
8. IIC兼容接口

引脚功能简介

引脚编号	引脚名称	描述
1	VDD	正电源。此引脚应通过0.1 μF陶瓷电容和10 μF电容去耦。
2	A	RDAC的A端。VSS ≤ VA ≤ VDD。
3	W	RDAC的游标端。VSS ≤ VW ≤ VDD。
4	VSS	负电源。对于单电源应用，应连接到0 V。此引脚应通过0.1 μF陶瓷电容和10 μF电容去耦。
5	EXT_CAP	外部电容。应在EXT_CAP和VSS之间连接一个1 μF电容。此电容的额定电压必须≥7 V。
6	GND	接地引脚，逻辑地基准点。
7	RESET	硬件复位引脚。以50-TP存储器寄存器的内容更新RDAC寄存器。出厂默认加载中量程，直至第一个 50-TP游标存储器位置被编程。RESET为低电平有效。若未使用，则将RESET连接至VDD。
8	SDA	串行数据线。它与SCL线配合使用，将数据输入或输出16-bit输入寄存器。它是一种双向开漏数据线， 应通过一个外部上拉电阻上拉至电源。
9	SCL	串行时钟线。该引脚与SDA线配合使用，将数据输入或输出16位输入寄存器。
10	ADDR	三态地址输入。将两个最低有效位(位A1、位A0)设为7位从机地址(参见表11)。

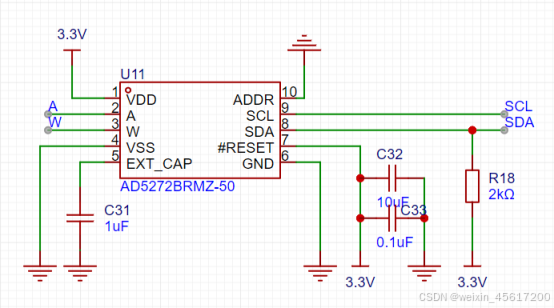

原理图

器件地址

ADDR	A1	A0	7-Bit
GND	1	1	0101111
VDD	0	0	0101100
NC	1	0	0101110

指令简介

指令编号	解释
0	NOP：无操作。
1	将串行寄存器数据内容写入RDAC。
2	读取RDAC游标寄存器的内容。
3	存储游标设置：将RDAC设置存储到50-TP中。
4	软件复位：利用最后一个50-TP存储器存储的值来刷新RDAC。
5	在下一帧中从SDO输出读取50-TP的内容。
6	读取最后一次50-TP编程存储器位置的地址。
7	将串行寄存器数据内容写入控制寄存器。
8	读取控制寄存器的内容。
9	软件关断。D0 = 0；正常模式。D0 = 1；关断模式

详情可以参见其数据手册中的说明。

阻值计算方法

对于AD5272

RWA(D) = D / 1024 * RWA

对于AD5274

RWA(D) = D / 256 * RWA

其中：

D为载入10/8位RDAC寄存器的二进制代码的十进制等

效值。

RWA是端到端电阻。

相关程序

AD5272.h代码

#ifndef __AD5272__
#define __AD5272__
#include "main.h"
unsigned char AD5272WriteInstruction(unsigned char * Instruction) ;
unsigned char AD5272WriteCmd(unsigned char Instruction, unsigned int nData);
unsigned char AD5272ReadInstruction(unsigned char * Instruction);
unsigned int AD5272ReadInt16(void);
void AD5272WriteRDAC(unsigned int nRDAC);
unsigned int AD5272ReadRDAC(void) ;
void AD5272Res50TOP(void);
#endif

AD5272.c代码

unsigned char AD5272WriteInstruction(unsigned char * Instruction) {
    IIC_Start();
    IIC_Send_Byte(0x5E);
    if(!IIC_Wait_Ack()) return 1;
    IIC_Send_Byte(Instruction[0]);
    if(!IIC_Wait_Ack()) return 2;
    IIC_Send_Byte(Instruction[1]);
    if(!IIC_Wait_Ack()) return 3;
    IIC_Stop();
    return 0;
}

unsigned char AD5272WriteCmd(unsigned char Instruction, unsigned int nData) {
    unsigned char ucData[2];
    ucData[0] = (unsigned char)((Instruction<< 2) | (nData >> 8));
    ucData[1] = (unsigned char)(nData & 0xff);
    return AD5272WriteInstruction(ucData);
}

unsigned char AD5272ReadInstruction(unsigned char * Instruction) {
    IIC_Start();
    IIC_Send_Byte(0x5F);
    if(!IIC_Wait_Ack()) return 1;
    //IIC_Wait_Ack();
    Instruction[1] = IIC_Read_Byte(0x00);
    IIC_Ack();
    Instruction[0] = IIC_Read_Byte(0x00);
    IIC_NAck();
    IIC_Stop();
    return 0;
}

unsigned int AD5272ReadInt16(void) {
    unsigned char ucData[2];
    unsigned int nNumber;
    AD5272ReadInstruction(ucData);
    nNumber = ucData[1] & 0x3;
    nNumber = (nNumber << 8) + ucData[0];
    return nNumber;

}

void AD5272WriteRDAC(unsigned int nRDAC) {
    AD5272WriteCmd(0x1, nRDAC);
}

unsigned int AD5272ReadRDAC(void) {
    AD5272WriteCmd(0x2, 0x0);
    return AD5272ReadInt16();
}

void AD5272Res50TOP(void) {
    AD5272WriteCmd(0x7, 0x3);
}

主程序代码

#include "main.h"
Int main(void){
  AD5272Res50TOP();
AD5272WriteRDAC(200);// R = 200/1024 * RAW
}
