基于python ft4222库——FT4222H芯片SPI调试

1. FT4222H芯片及项目需求介绍

1.1 FT4222H 模式介绍

FT4222H是一种USB接口设备，支持SPI和I2C通信协议。

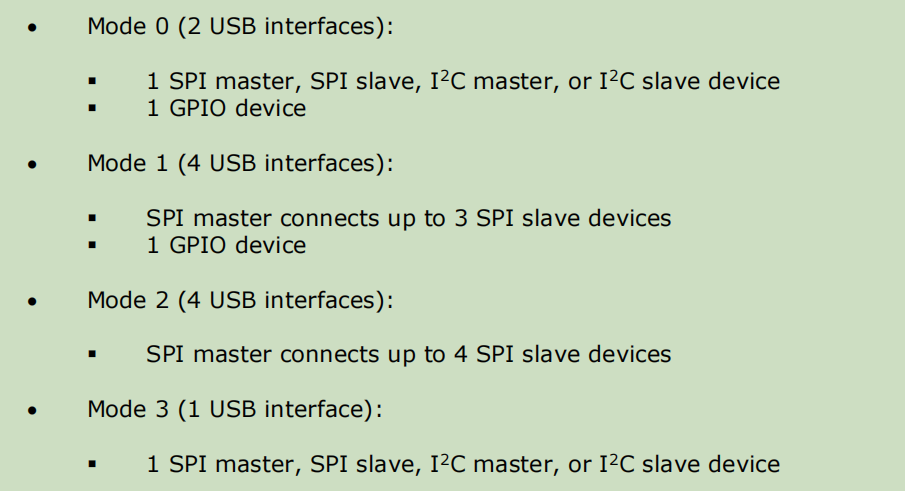

有四种mode

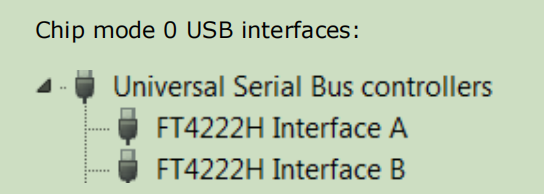

mode0在电脑设备管理器上显示如下：

根据手册，InterfaceA可以初始化为一个SPI主机或者一个SPI从机或者一个IIC主机或者一个IIC从机。
InterfaceB可以初始化为GPIO。

1.2 项目需求介绍

项目需求为6线SPI：除去基本四线SPI的SCK、MISO、MOSI、CS外，增加一条H、一条S线。新增的两条线用于发送方提示，即哪一方需要发送数据，就将对应的S（或者H）进行拉低。

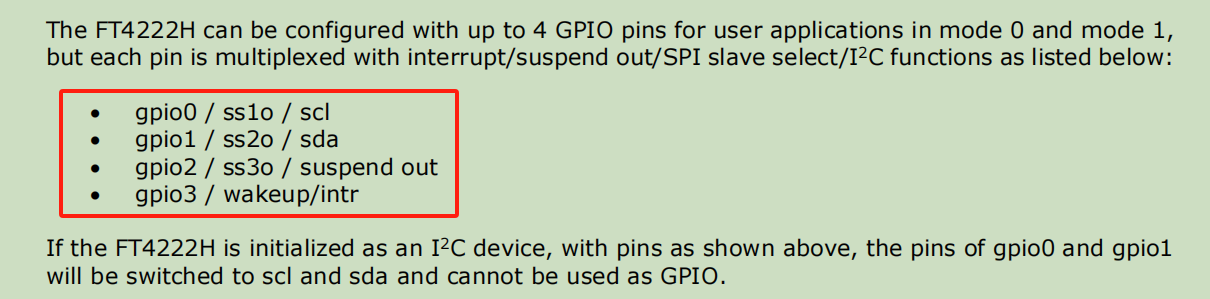

根据FT4222H芯片手册

当InterfaceA初始化为SPI后，SCL、SDA接口分别为GPIO的GPIO0、GPIO1。所以我们将H、S线连接到SCL、SDA上。

2. python ft4222库

2.1 安装及引用

安装命令

pip install ft4222

引用方式
