STM32使用外部触发DMA并通过FMC总线传输数据

1.硬件部分

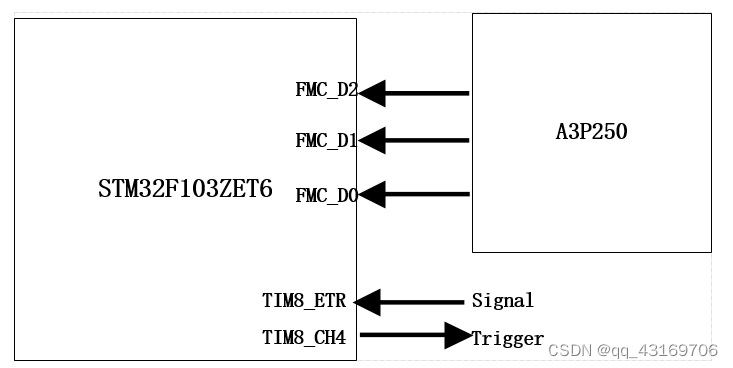

单片机使用STM32F103ZET6,触发源选择信号发生器，该信号发生器产生4us脉冲，触发DMA。本文同时使用信号发生器的信号触发FMC的计数脉冲计数，使用ACTEL 的型号为ProASIC A3P250 VQG100的FPGA产生FMC计数脉冲(FMC传输数据的宽度)，本文使用了一个三位计数器产生0-7计数（使用到3位FMC数据线）。

---

2.软件配置

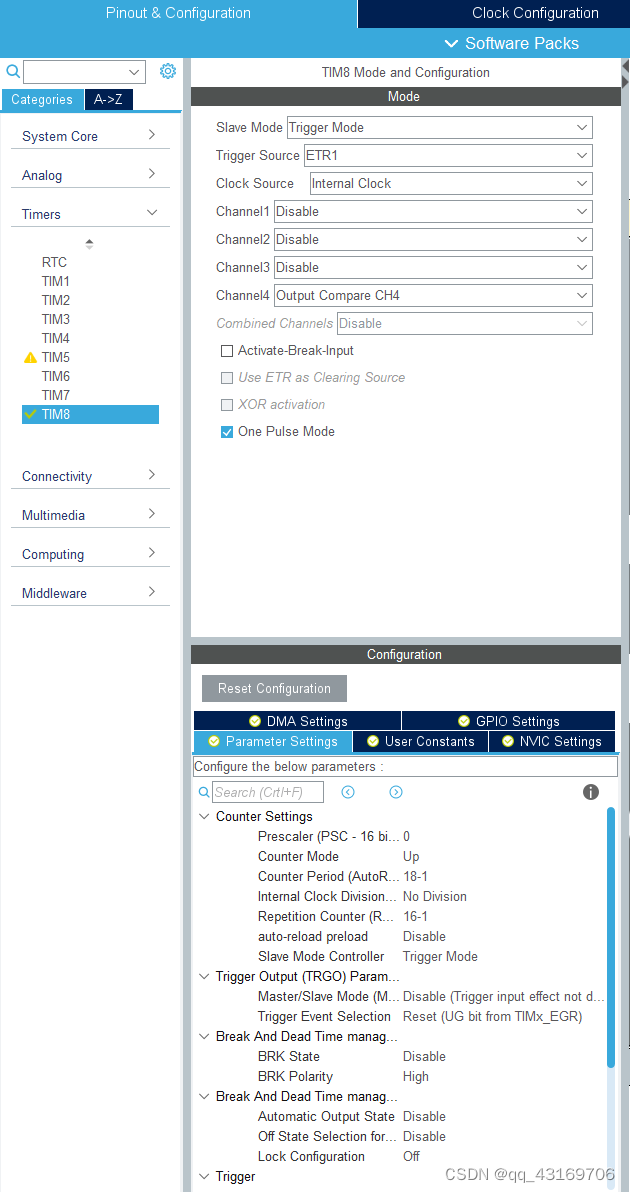

本文使用高级定时器TIM8,当外部触发该定时器时，该定时器产生连续的16个脉冲，每个脉冲长度位为250ns,16个脉冲的总长为4us。TIM8配置如图所示：选择从模式为触发模式，触发源为外部触发ETR1,该脚硬件连接到信号发生器的输出脚。使用TIM8的单脉冲模式，在CH4通道产生输出捕获比较信号，重复计数器的值为16。

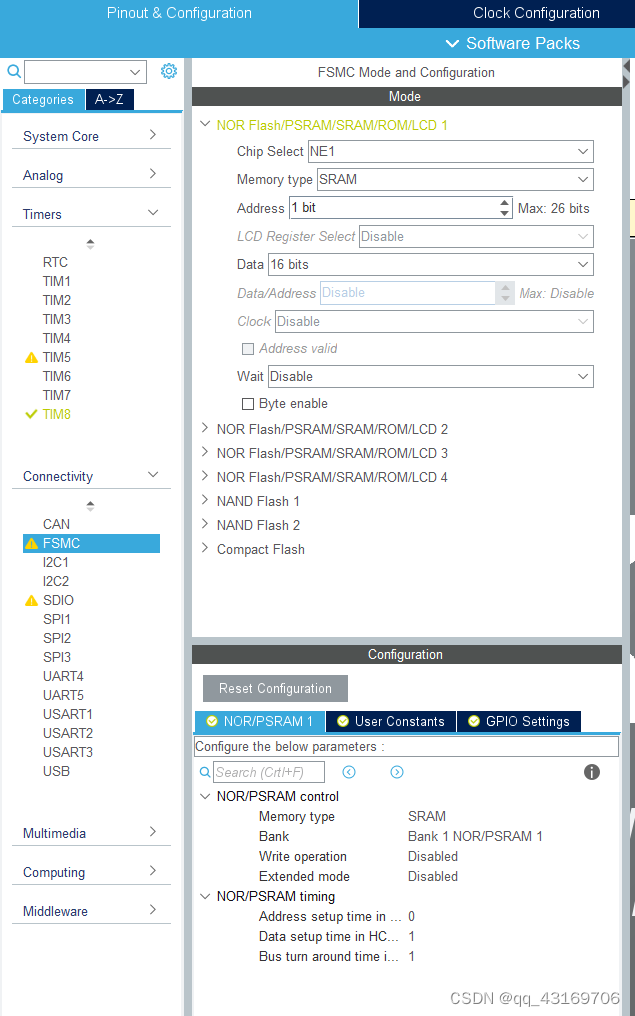

FMC配置如图：选择NE1作为源地址(NE1地址为0X60000000)，选择数据位数为16位。将datasetup time设为1，bus turn around time 设为1。

<
