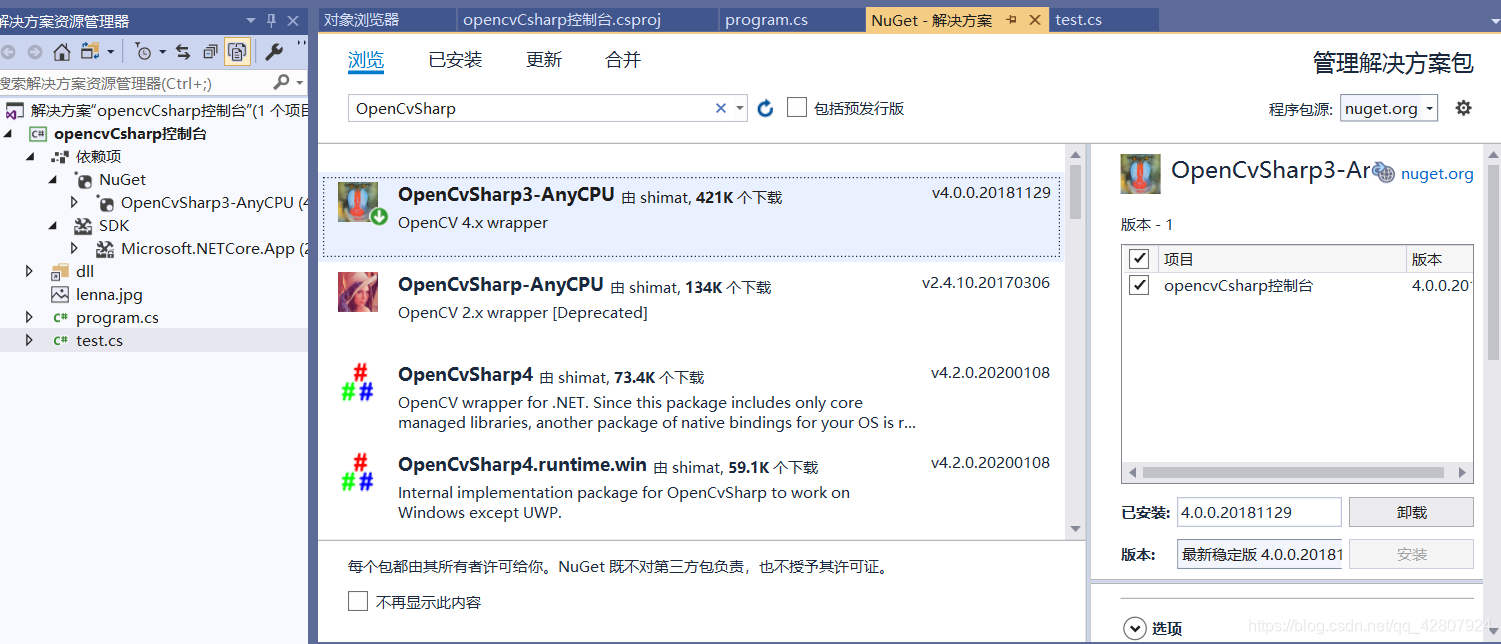

### OpenCvSharp 多角度多目标模板匹配实现方法
在 OpenCvSharp 中实现多角度多目标模板匹配的核心思路是通过**旋转模板+缩放变换+非极大值抑制(NMS)** 的组合操作。以下是具体实现步骤：
#### 核心步骤
1. **参数初始化**：
```csharp
double threshold = 0.83; // 匹配阈值
double rotationStep = 10; // 旋转角度步长（度）
double minScale = 0.9; // 最小缩放比例
double maxScale = 1.1; // 最大缩放比例
double scaleStep = 0.1; // 缩放步长
double overlapThreshold = 0.3; // NMS重叠阈值[^2]
```
2. **多角度循环匹配**：
```csharp
List<RotatedRect> matches = new List<RotatedRect>();
// 循环缩放比例
for (double scale = minScale; scale <= maxScale; scale += scaleStep)
{
// 缩放模板
Mat scaledTemplate = new Mat();
Cv2.Resize(template, scaledTemplate, new Size(), scale, scale);
// 循环旋转角度
for (double angle = 0; angle < 360; angle += rotationStep)
{
// 旋转模板
Mat rotatedTemplate = RotateImage(scaledTemplate, angle);
// 执行模板匹配
Mat result = new Mat();
Cv2.MatchTemplate(source, rotatedTemplate, result, TemplateMatchModes.CCoeffNormed);
// 处理匹配结果
ProcessMatches(result, threshold, angle, scale, ref matches);
}
}
```
3. **旋转图像函数**：
```csharp
Mat RotateImage(Mat src, double angle)
{
Mat dst = new Mat();
Point2f center = new Point2f(src.Width/2f, src.Height/2f);
Mat rotMat = Cv2.GetRotationMatrix2D(center, angle, 1.0);
Cv2.WarpAffine(src, dst, rotMat, src.Size());
return dst;
}
```
4. **非极大值抑制(NMS)**：
```csharp
void ApplyNMS(List<RotatedRect> matches, double overlapThreshold)
{
// 按匹配分数降序排序
matches = matches.OrderByDescending(m => m.Score).ToList();
for (int i = 0; i < matches.Count; i++)
{
for (int j = i + 1; j < matches.Count; j++)
{
// 计算旋转矩形重叠率
double overlap = CalculateOverlap(matches[i], matches[j]);
if (overlap > overlapThreshold)
{
matches.RemoveAt(j);
j--;
}
}
}
}
```
#### 关键优化点
1. **旋转策略选择**：
- 优先旋转模板而非源图像（计算量更小）[^3]
- 旋转后需补正坐标偏移
2. **性能优化**：
```csharp
// 预计算图像金字塔可加速多尺度匹配
Mat[] sourcePyramid = BuildPyramid(source);
Mat[] templatePyramid = BuildPyramid(template);
```
3. **匹配结果处理**：
```csharp
void ProcessMatches(Mat result, double threshold, double angle, double scale, ref List<RotatedRect> matches)
{
while (true)
{
// 查找最大值位置
Cv2.MinMaxLoc(result, out _, out double maxVal, out _, out Point maxLoc);
if (maxVal < threshold) break;
// 计算实际位置（考虑旋转和缩放）
RotatedRect match = CalculateActualPosition(maxLoc, angle, scale);
matches.Add(match);
// 置零已找到的区域
Cv2.Rectangle(result, new Rect(maxLoc.X, maxLoc.Y, template.Width, template.Height),
Scalar.Black, -1);
}
}
```
#### 适用场景建议
1. **工业检测**：电子元件角度偏移检测
2. **文档处理**：旋转文档的字段定位
3. **生物识别**：多角度指纹/虹膜匹配
4. **自动驾驶**：道路标志识别
> **注意**：角度步长和缩放步长需根据实际精度需求调整，步长越小精度越高但计算量指数级增长[^2]。
