鲁班猫2 RK3568 通用SPI驱动框架编写

---

前言

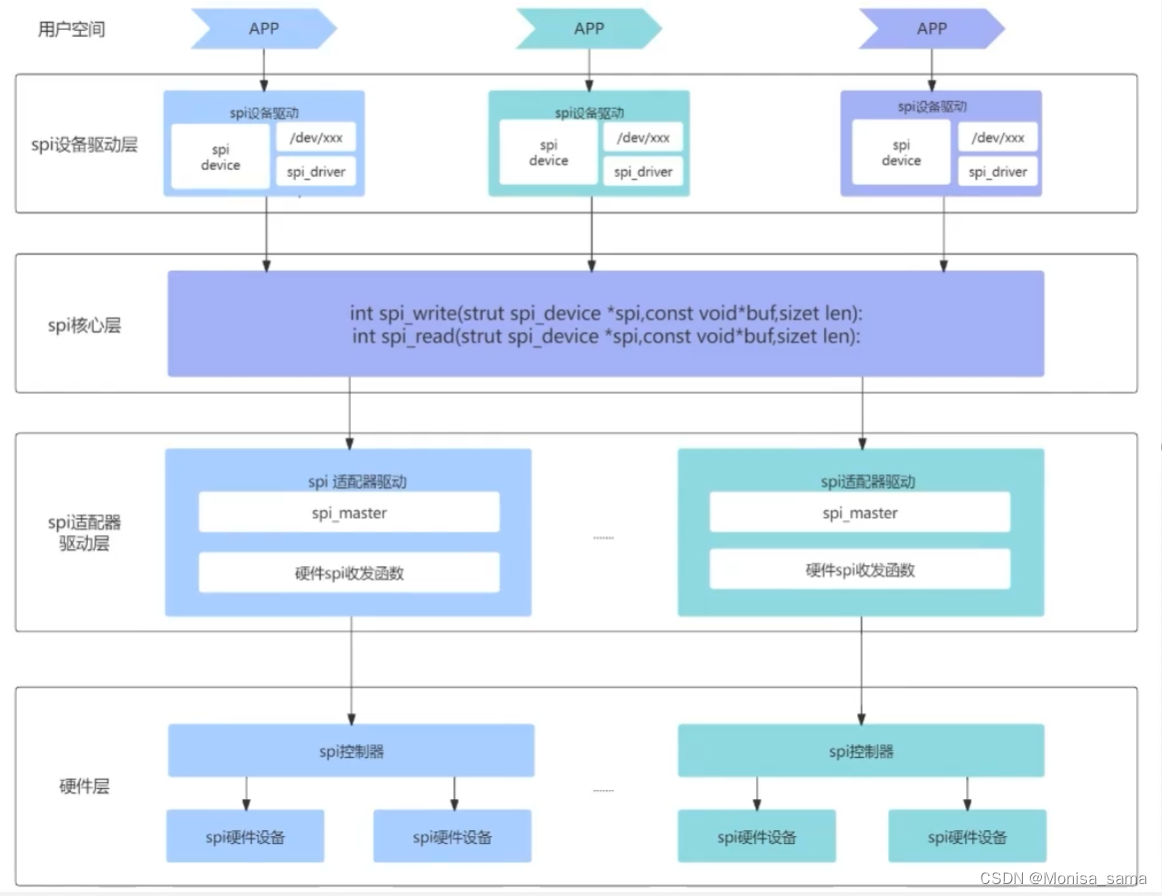

在编写驱动框架前我们先需要对SPI子系统框架的整体流程有所了解，下面图说明了子系统的整体流程

一、SPI的设备树编写

2.1 dirver部分的组成

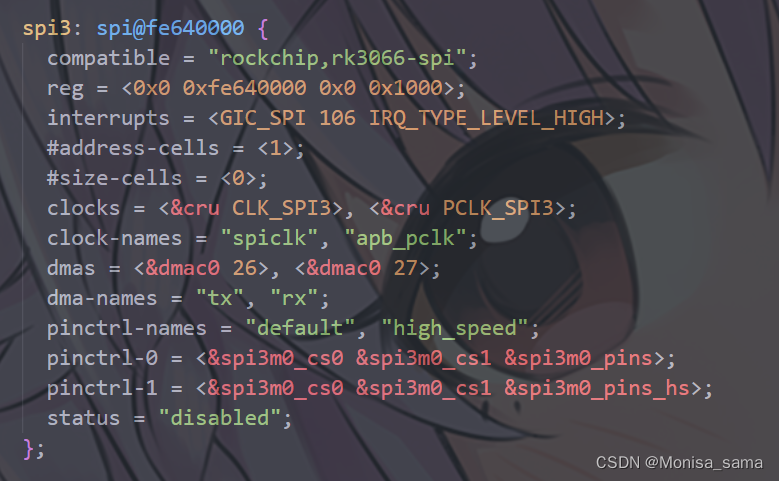

SPI的驱动控制器一般由原厂编写，像瑞芯微的SPI驱动控制器就包含在内核设备树下的这个设备树文件

arch/arm64/boot/dts/rockchip/rk3568.dtsi

然后SPI子系统的驱动框架是遵循LDM数据结构设计的，都是基于这个设备模型的基类的基础上建立起来的。对于我们的设备树的匹配是通过在内核下的kernel/driversspi/spi-rockchip.c 这个文件中。

2.2 添加自己设备的设备树代码

使用设备树插件的方式添加到开发板中，如果你不知道什么是设备树插件可以查看这下面两个链接

野火设备树插件的使用：https://doc.embedfire.com/linux/rk356x/driver/zh/latest/linux_driver/base_dynamic_device_tree.html
讯为电子设备树插件的学习：https://www.bilibili.com/video/BV1to4y1W7wa/?spm_id_from=333.337.search-card.all.click&vd_source=09527683ae3c0bc21c4e9e00ee78154b

&spi3{
  status = "okay";
  //pinctrl-names = "default", "high_speed";
  spi_gc9a01:spi_gc9a01@1 {
    compatible = "ailun,gc9a01";
    //片选和时钟最大频率必须添加否则会进不去probe函数
    reg = <0>;  //选择片选0
    spi-max-frequency = <12000000>;  //最大时钟频率12MHZ ，RK3568最大不能超过50MHZ
  };
};

//设备树选配
//spi‐cpha；     //如果有配，cpha为1
//spi‐cpol；     //如果有配，cpol为1,clk脚保持高电平
//spi‐cs‐high；  //如果有配，每传完一个数据，cs都会被拉高，再拉低

在kernel目录下对设备树进行编译

#加载配置文件
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- lubancat2_defconfig
#使用dtbs参数单独编译设备树
make ARCH=arm64 -j4 CROSS_COMPILE=aarch64-linux-gnu- dtbs
#添加
dtoverlay=/dtb/overlay/lubancat-spi-overlay.dtbo

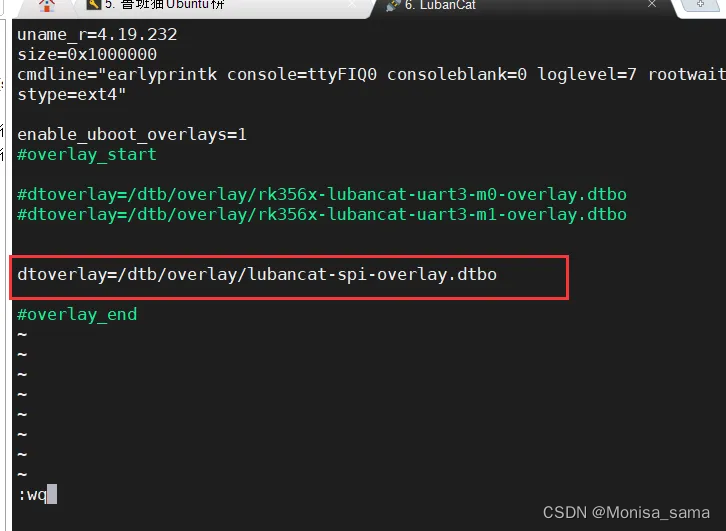

编译出来的设备树插件在 内核源码/arch/arm64/boot/dts/rockchip/overlay/xxx.dtbo， 将设备树插件传到板卡的 /boot/dtb/overlay/ 目录下，并在 /boot/uEnv/uEnv.txt 按照格式添加我们的设备树插件，

#虚拟机执行
adb push lubancat-spi-overlay.dtbo /boot/dtb/overlay/
#重启
reboot

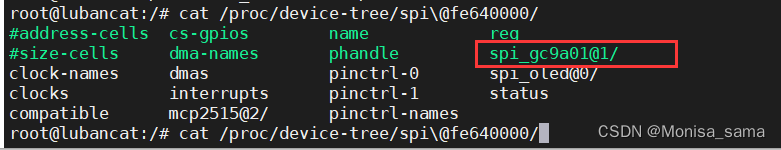

然后重启开发板，那么系统就会加载我们编译的设备树插件。

2.3 关于设备树的处理过程

int spi_register_controller(struct spi_controller *ctlr) --> of_register_spi_devices

static struct spi_device *
of_register_spi_device(struct spi_controller *ctlr, struct device_node *nc)
{
        struct spi_device *spi;
        int rc;

        /* Alloc an spi_device */
        spi = spi_alloc_device(ctlr);
        if (!spi) {
                dev_err(&ctlr->dev, "spi_device alloc error for %pOF\n", nc);
                rc = -ENOMEM;
                goto err_out;
        }

        /* Select device driver */
        rc = of_modalias_node(nc, spi->modalias,
                                sizeof(spi->modalias));
        if (rc < 0) {
                dev_err(&ctlr->dev, "cannot find modalias for %pOF\n", nc);
                goto err_out;
        }

        rc = of_spi_parse_dt(ctlr, spi, nc);
        if (rc)
                goto err_out;

        /* Store a pointer to the node in the device structure */
        of_node_get(nc);
        spi->dev.of_node = nc;
        spi->dev.fwnode = of_fwnode_handle(nc);

        /* Register the new device */
        rc = spi_add_device(spi);
        if (rc) {
                dev_err(&ctlr->dev, "spi_device register error %pOF\n", nc);
                goto err_of_node_put;
        }

        return spi;

err_of_node_put:
        of_node_put(nc);
err_out:
        spi_dev_put(spi);
        return ERR_PTR(rc);
}

of_register_spi_devices

/**
 * of_modalias_node - Lookup appropriate modalias for a device node
 * @node:	pointer to a device tree node
 * @modalias:	Pointer to buffer that modalias value will be copied into
 * @len:	Length of modalias value
 *
 * Based on the value of the compatible property, this routine will attempt
 * to choose an appropriate modalias value for a particular device tree node.
 * It does this by stripping the manufacturer prefix (as delimited by a ',')
 * from the first entry in the compatible list property.
 *
 * This routine returns 0 on success, <0 on failure.
 */
int of_modalias_node(struct device_node *node, char *modalias, int len)
{
	const char *compatible, *p;
	int cplen;

	compatible = of_get_property(node, "compatible", &cplen);
	if (!compatible || strlen(compatible) > cplen)
		return -ENODEV;
	p = strchr(compatible, ',');
	strlcpy(modalias, p ? p + 1 : compatible, len);
	return 0;
}
EXPORT_SYMBOL_GPL(of_modalias_node);

二、SPI的device部分

对于device我们最后是通过spi控制器完成最后的匹配注册出来的设备，遵守的platform平台总线的框架进行编写的

1.1 device部分的框架代码编写

#include <linux/init.h>
#include <linux/module.h>
#include <linux/spi/spi.h>

// struct spi_driver {
// 	const struct spi_device_id *id_table;
// 	int			(*probe)(struct spi_device *spi);
// 	int			(*remove)(struct spi_device *spi);
// 	void			(*shutdown)(struct spi_device *spi);
// 	struct device_driver	driver;
// };

int	spi_probe(struct spi_device *spi)
{
  printk("spi_probe OK!\n");

  return 0;
}

int	spi_remove(struct spi_device *spi)
{
  return 0;
}

const struct of_device_id SPI_of_math_table[] = {
    { .compatible = "ailun,gc9a01" },
    {}
};

const struct spi_device_id SPI_id_table[] = {
    { "SPI_TEST"},
    {}
};
//注意如果使用设备树就是SPI_of_math_table进行匹配
//如果没有使用设备树就是使用.name = "SPI_TEST", 和SPI_id_table进行匹配

struct spi_driver spi_test ={
  .probe = spi_probe,
  .remove = spi_remove,
  .driver = {
      .name = "SPI_TEST",
      .owner = THIS_MODULE,
      .of_match_table = SPI_of_math_table,
  },
  .id_table = SPI_id_table
};



static int __init Spi_init(void)
{
    int ret;
    ret = spi_register_driver(&spi_test);
    if(ret<0){
      printk("spi_register_driver failed!\n");
      return ret;
    }
  return ret;
}

static void __exit Spi_Eixt(void)
{
  spi_unregister_driver(&spi_test);
}

module_init(Spi_init);
module_exit(Spi_Eixt);


MODULE_LICENSE("GPL");
MODULE_AUTHOR("2450828010@qq.com");
