SPI（serial peripheral interface）支持以下特性

默认采用摩托罗拉 SPI 协议
支持 8 位和 16 位
软件可编程时钟频率和传输速率高达 50MHz
支持 SPI 4 种传输模式配置
每个 SPI 控制器支持一个到两个片选
框架支持 slave 和 master 两种模式

SPI支持主从模式（master & slave）

RK芯片做master端
RK芯片做slave端

硬件引脚

SCK：时钟引脚
	CPOL=0：时钟空闲时为低电平
	CPOL=1：时钟空闲时为高电平
CS：片选引脚，默认高电平
MOSI：主出从入数据引脚
MISO：主入从出数据引脚
	CPHA=0：
	CPHA=1：

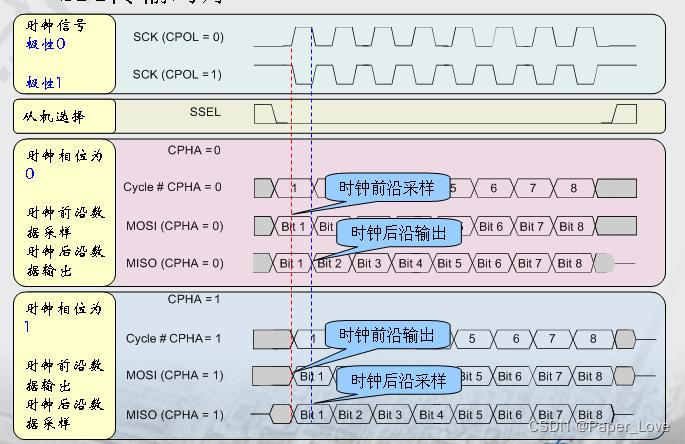

请添加图片描述

四种工作模式

模式0：CPOL
