嵌入式协议应用：STM32硬件IIC驱动OLED屏幕显示

目录

OLED介绍

实验所用屏幕参数

OLED与开发板接线

显存与页寻址模式

软件设计

IIC驱动代码

OLED驱动代码

16*16汉字点阵生成工具

显示效果

完整代码资源

---

OLED介绍

OLED即有机发光管(Organic Light-Emitting Diode，OLED)。OLED显示技术具有自发光、广视角、几乎无穷高的对比度、较低功耗、极高反应速度、可用于绕曲性面板、使用温度范围广、构造及制程简单等有点，被认为是下一代的平面显示屏新兴应用技术。

OLED显示和传统的LCD显示不同，其可以自发光，所以不需要背光灯，这使得OLED显示屏相对于LCD显示屏尺寸更薄，同时显示效果更优。

常用的OLED屏幕有蓝色、黄色、白色等几种。屏的大小为0.96寸，像素点为128*64，所以我们称为0.96oled屏或者12864屏。

实验所用屏幕参数

1. 模块尺寸：23.7 *23.8mm
2. 电源电压：3.3-5.5V
3. 驱动芯片：SSD1306
4. 像素点阵规模：128x64（128列，64行，共8192颗LED）

OLED与开发板接线

OLED引脚	正点原子stm32f4探索者开发板 引脚	引脚说明
GND	GND	电源地
VCC	3.3V/5V	电源正
SCL	PB8(I2C1_SCL)	IIC时钟线
SDA	PB9(I2C1_SDA)	IIC数据线

显存与页寻址模式

驱动芯片SSD1306带有一个128x64 bit大小的GDDRAM，用于存放显示数据，也就是所谓的显存。显存中的数据与显示内容是息息相关的，具体来说，显存中的每一个bit对应一颗像素点，如果显存中的某个bit为1，则它对应的那颗像素LED被点亮，否则是熄灭的。

GDDRAM支持3种内存寻址模式，可以通过指令选择为：

①页寻址模式

②水平寻址模式

③垂直寻址模式。

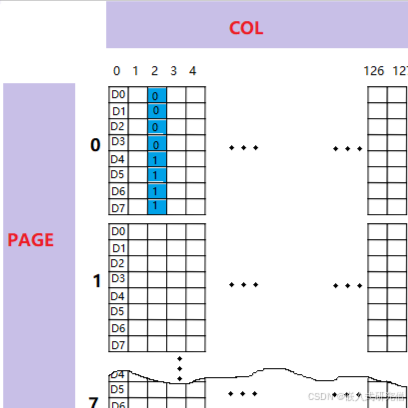

这里讲解一下最常用的页寻址模式。 在页寻址模式下，每次写入一个字节的显示数据，列地址自动增1。当列地址超过127时，会自动回归到0。但是页指针不会改变，除非使用指令重新设置指向其他的页。

软件设计

IIC驱动代码

这里参考正点原子的IIC驱动代码，使用软件模拟IIC协议。如果对IIC还不是很了解可以参考这一篇：

嵌入式常见协议：IIC详细讲解

使用正点原子stm32f4探索者开发板的IIC1接口（PB8和PB9），初始化PB8和PB9，IIC_SCL=1和IIC_SDA=1分别代表将时钟线、数据线拉高。

//初始化SSD1306
void OLED_Init(void)
{


    GPIO_InitTypeDef  GPIO_InitStructure;

    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOB时钟

    //GPIOB8,B9初始化设置
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
    GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
    IIC_SCL=1;
    IIC_SDA=1;
/******oled初始化部分放至后续讲解********/
}

接下来需要实现IIC的开始信号、结束信号、写字节函数，由于对OLED屏幕的操作主要是写数据，所以这里没有实现读函数。

IIC_Start()函数模拟了IIC传输数据的开始信号，即在时钟线高时将数据线拉低。

/**********************************************
//IIC Start
**********************************************/
void IIC_Start()
{
    SDA_OUT();     //sda线输出
    IIC_SDA=1;
    IIC_SCL=1;
    delay_us(4);
     IIC_SDA=0;//START:when CLK is high,DATA change form high to low
    delay_us(4);
    IIC_SCL=0;//钳住I2C总线，准备发送或接收数据
}

IIC_Stop()函数模拟了IIC传输数据的结束信号，即在时钟线高时将数据线从低拉高。

/**********************************************
//IIC Stop
**********************************************/
void IIC_Stop()
{
    SDA_OUT();//sda线输出
    IIC_SCL=0;
    IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
     delay_us(4);
    IIC_SCL=1;
    IIC_SDA=1;//发送I2C总线结束信号
    delay_us(4);

}

IIC_Wait_Ack()函数模拟了IIC传输过程中的ACK信号，主机发送一个字节的数据后，若从机没有及时返回ACK响应，将停止数据传输。

void IIC_Wait_Ack()
{
    u8 ucErrTime=0;
    SDA_IN();      //SDA设置为输入
    IIC_SDA=1;delay_us(1);
    IIC_SCL=1;delay_us(1);
    while(READ_SDA)
    {
        ucErrTime++;
        if(ucErrTime>250)
        {
            IIC_Stop();
        }
    }
    IIC_SCL=0;//时钟输出0
}

Write_IIC_Byte()函数模拟了从主机发送一个字节数据到从机，高位在前，低位在后。

void Write_IIC_Byte(unsigned char txd)
{
    u8 t;
    SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
        delay_us(2);
        IIC_SCL=1;
        delay_us(2);
        IIC_SCL=0;
        delay_us(2);
    }
}

OLED驱动代码

oled初始化代码

//初始化SSD1306
void OLED_Init(void)
{
 /******oled初始化部分********/


    delay_ms(200);
    OLED_WR_Byte(0xAE,OLED_CMD);//关闭显示

    OLED_WR_Byte(0x40,OLED_CMD);//---set low column address
    OLED_WR_Byte(0xB0,OLED_CMD);//---set high column address

    OLED_WR_Byte(0xC8,OLED_CMD);//-not offset

    OLED_WR_Byte(0x81,OLED_CMD);//设置对比度
    OLED_WR_Byte(0xff,OLED_CMD);

    OLED_WR_Byte(0xa1,OLED_CMD);//段重定向设置

    OLED_WR_Byte(0xa6,OLED_CMD);//设置显示模式，设置为0xa6，显存里的1表示对应led亮，0表示对应led熄灭

    OLED_WR_Byte(0xa8,OLED_CMD);//设置驱动路数
    OLED_WR_Byte(0x1f,OLED_CMD);

    OLED_WR_Byte(0xd3,OLED_CMD);//设置显示偏移量
    OLED_WR_Byte(0x00,OLED_CMD);

    OLED_WR_Byte(0xd5,OLED_CMD);//设置时钟分频数和fosc
    OLED_WR_Byte(0xf0,OLED_CMD);

    OLED_WR_Byte(0xd9,OLED_CMD);//设置预充期
    OLED_WR_Byte(0x22,OLED_CMD);

    OLED_WR_Byte(0xda,OLED_CMD);//设置com脚硬件配置
    OLED_WR_Byte(0x02,OLED_CMD);

    OLED_WR_Byte(0xdb,OLED_CMD);//设置Vcomh deselect level
    OLED_WR_Byte(0x49,OLED_CMD);

    OLED_WR_Byte(0x8d,OLED_CMD);//电荷泵设置
    OLED_WR_Byte(0x14,OLED_CMD);

    OLED_WR_Byte(0xaf,OLED_CMD);//开启显示
    OLED_Clear();
}

oled显示汉字的程序如下，这里使用的是页寻址模式（本文前面已经介绍过），所以16*16的点阵分为两部分显示，首先显示上半部分的8*16，然后页指针+1，继续显示剩下的8*16。

//显示汉字,显示的汉字为16*16点阵
void OLED_ShowCHinese(u8 x,u8 y,u8 no)
{
    u8 t,adder=0;
    OLED_Set_Pos(x,y);
    for(t=0;t<16;t++)//显示上半部分8*16点阵
    {
        OLED_WR_Byte(CHN[2*no][t],OLED_DATA);
        adder+=1;
    }
    OLED_Set_Pos(x,y+1);
    for(t=0;t<16;t++)//页指针+1后，显示上半部分8*16点阵
    {
        OLED_WR_Byte(CHN[2*no+1][t],OLED_DATA);
        adder+=1;
     }
}

//坐标设置
void OLED_Set_Pos(unsigned char x, unsigned char y)
{
    OLED_WR_Byte(0xb0+y,OLED_CMD);
    OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);
    OLED_WR_Byte((x&0x0f),OLED_CMD);
}

//cmd为1（OLED_DATA）时代表写显示数据，cmd为0（OLED_CMD）时代表写操作指令
void OLED_WR_Byte(unsigned dat,unsigned cmd)
{
    if(cmd)
    {
        Write_IIC_Data(dat);
    }
    else {
        Write_IIC_Command(dat);
    }
}

/**********************************************
// IIC Write Data
**********************************************/
void Write_IIC_Data(unsigned char IIC_Data)
{
    IIC_Start();
    Write_IIC_Byte(0x78);            //D/C#=0; R/W#=0
    IIC_Wait_Ack();
    Write_IIC_Byte(0x40);            //write data
    IIC_Wait_Ack();
    Write_IIC_Byte(IIC_Data);
    IIC_Wait_Ack();
    IIC_Stop();
}

/**********************************************
// IIC Write Command
**********************************************/
void Write_IIC_Command(unsigned char IIC_Command)
{
    IIC_Start();
    Write_IIC_Byte(0x78);            //Slave address,SA0=0
    IIC_Wait_Ack();
    Write_IIC_Byte(0x00);            //write command
    IIC_Wait_Ack();
    Write_IIC_Byte(IIC_Command);
    IIC_Wait_Ack();
    IIC_Stop();
}

16*16汉字点阵生成工具

1. 设置字宽和字高；
2. 点击“选项”，在字模选项界面中设置“点阵格式”为阴码，设置“取模方式”为列行式，设置“自定义格式”为C51格式；
3. 返回软件主界面，输入想要生成的汉字，然后点击“生成自模”；
4. 把生成的字模复制到keil中使用。

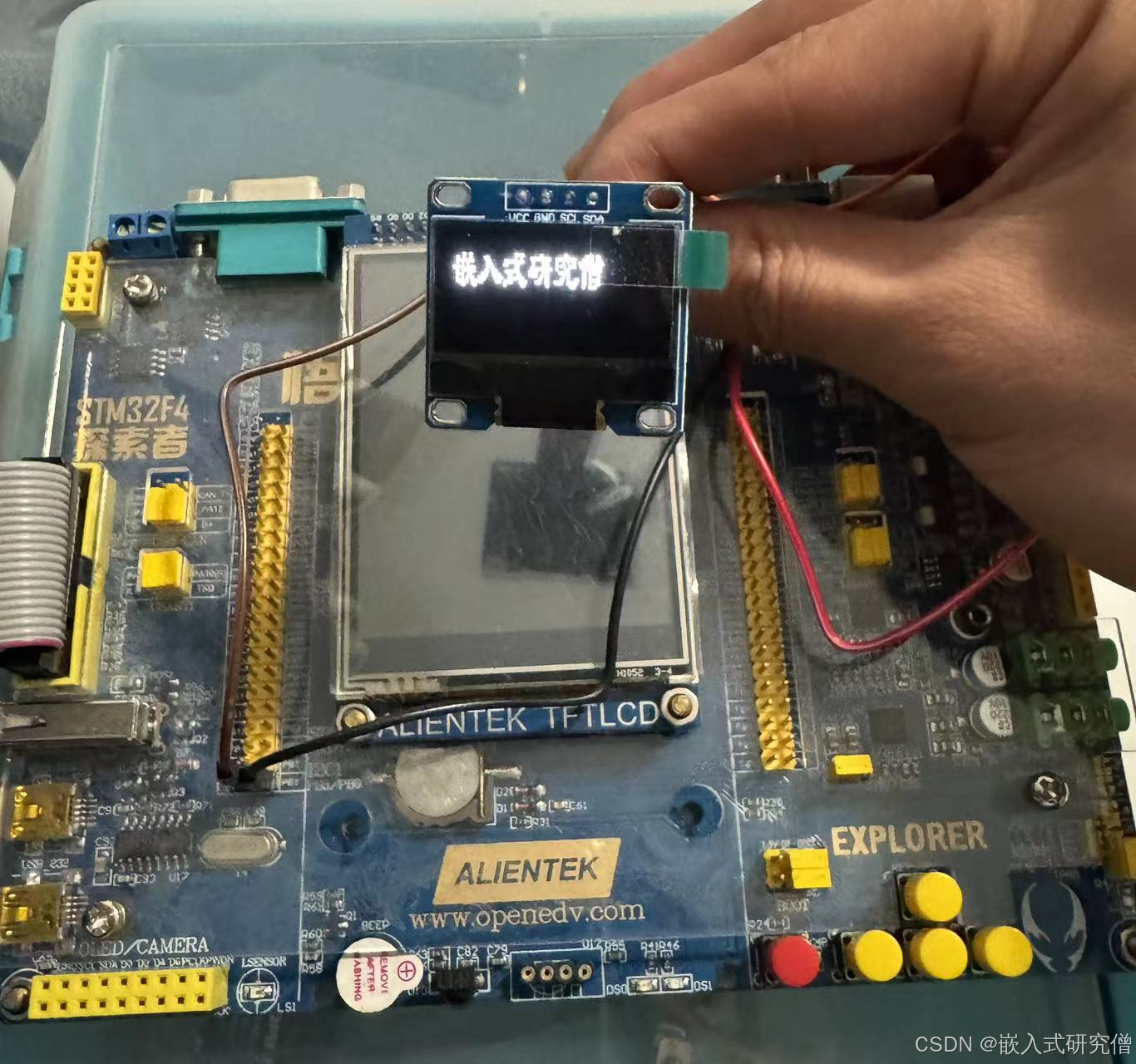

显示效果

完整代码资源

如果需要完整的工程文件可以看这里
