文章目录

ROS内置的turtlesim案例

区别

/turtle1/cmd_vel：控制小乌龟运动的节点

发布：rostopic info /turtle1/cmd_vel(turtle1/cmd_vel是话题)

Type: geometry_msgs/Twist
Publishers: /teleop_turtle (http://rosnoetic-VirtualBox:33275/)
Subscribers: /turtlesim (http://rosnoetic-VirtualBox:40025/)

订阅：rostopic info /turtle1/pose

Type: turtlesim/Pose
Publishers: /turtle1 (http://rosnoetic-VirtualBox:46159/)
Subscribers: None

话题发布

1. 获取话题 /turtle1/cmd_vel

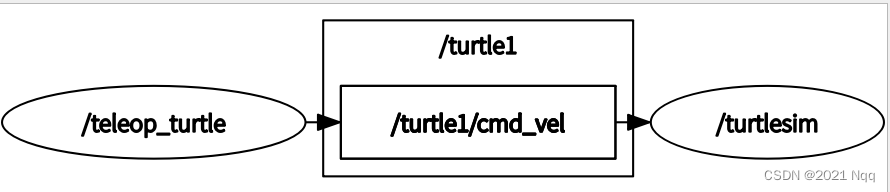

方式1：rqt_graph —— 启动计算图获取话题
左右两端是节点信息
在这里插入图片描述

方式2：rostopic list

/rosout
/rosout_agg
/turtle1/cmd_vel
/turtle1/color_sensor
/turtle1/pose

2. 获取消息类型

rostopic info /turtle1/cmd_vel(turtle/cmd_vel是话题)

Type: geometry_msgs/Twist
Publishers: /teleop_turtle (http://rosnoetic-VirtualBox:33275/)
Subscribers: /turtlesim (http://rosnoetic-VirtualBox:40025/)

或者rostopic type /turtle1/cmd_vel

geometry_msgs/Twist

3. 获取消息格式

  • rosmsg show geometry_msgs/Twist（类似于plumbing_pub_sub/Person）得到内部参数
  • rosmsg info geometry_msgs/Twist

geometry_msgs/Vector3 linear（线速度）
float64 x
float64 y
float64 z
geometry_msgs/Vector3 angular（角速度）
float64 x
float64 y
float64 z

  • linear(线速度) 下的xyz分别对应在x、y和z方向上的速度(单位是 m/s)，数据类型是浮点double

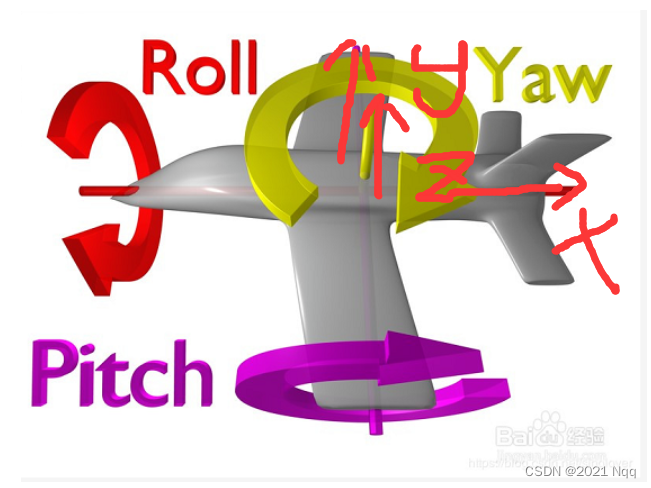

  • angular(角速度)下的xyz分别对应x轴上的翻滚、y轴上俯仰和z轴上偏航的速度(单位是rad/s)

在这里插入图片描述

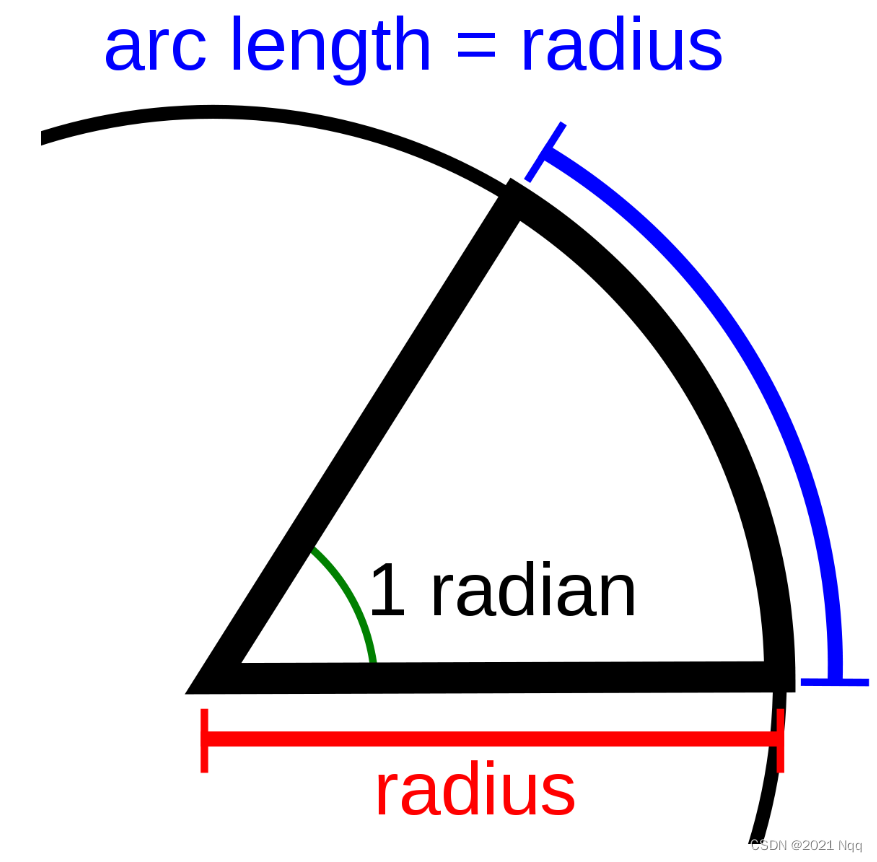

弧度: 单位弧度定义为圆弧长度等于半径时的圆心角。即图中的radian
周长为2pir，转1个半径是1弧度，转1圈是相当于6.28个半径，就是6.28个弧度，1秒转1圈是6.28rad/s。
在这里插入图片描述

以10Hz的方式进行订阅：rostopic pub -r 10 /turtle1/cmd_vel geometry_msgs/Twist

4. 控制乌龟运动

4.1 C++实现：test01_pub_twist
运行

步骤：

  1. roscore
  2. rosrun turtlesim turtlesim_node
  3. cd demo02_ws
  4. source ./devel/setup.bash
  5. rosrun plumbing_test test01_pub_twist
#include"ros/ros.h"
#include"geometry_msgs/Twist.h"

/*
    需求：发布话题消息
        话题： /turtle1/cmd_vel
        消息： geometry_msgs/Twist
    1.包含头文件
    2.初始化ROS节点
    3.创建节点句柄
    4.创建发布对象
    5.发布逻辑实现
    6.spinOnce() 循环发布
*/

int main(int argc, char *argv[])
{
    // 解决乱码问题
    setlocale(LC_ALL,"");

    // 2.初始化节点
    ros::init(argc,argv,"my_control");

    // 3.创建节点句柄
    ros::NodeHandle nh;

    // 4.创建发布对象
    ros::Publisher pub = nh.advertise<geometry_msgs::Twist>("/turtle1/cmd_vel",10);// 话题名称/tur...

    // 5.发布逻辑实现 10Hz 1秒10次
    // 5.1 设置发布频率
    ros::Rate rate(10);

    // 5.2 组织被发布的消息
    geometry_msgs::Twist twist;
    twist.linear.x = 1.0;//数据类型是浮点double
    twist.linear.y = 0.0;
    twist.linear.z = 0.0;
    twist.angular.z = 1.0;//只有偏航角
    twist.angular.x = 0.0;
    twist.angular.y = 0.0;

    // 5.3 循环发布
    while(ros::ok())
    {
        pub.publish(twist);

        // 休眠
        rate.sleep();

        // 6.spinOnce() 循环发布
        ros::spinOnce();
    }

    return 0;
}
4.2 Python实现： test01_pub_twist_p.py
运行

步骤

  1. 添加可执行权限
    chmod +x *.py
    ll
  2. 编译——catkin部分修改
  3. 执行
    roscore
    rosrun turtlesim turtlesim_node
    rosrun plumbing_test test01_pub_twist_p.py
#! /usr/bin/eny python

"""
    发布方：发布速度消息
        话题： /turtle1/cmd_vel
        消息： geometry_msgs/Twist
    1. 导包
    2. 初始化ROS节点
    3. 创建发布者对象
    4. 组织数据，发布数据
"""

import rospy
from geometry_msgs.msg import Twist

if __name__ == "__main__":

    # 2. 初始化ROS节点
    rospy.init_node("my_control_p")

    # 3. 创建发布者对象
    pub = rospy.Publisher("/turtle/cmd_vel",Twist,queue_size = 10)

    # 4. 组织数据，发布数据
    # 4.1 设置发布频率
    rate = rospy.Rate(10)

    # 4.2 创建速度消息
    twist = Twist()
    twist.linear.x = 0.5
    twist.linear.y = 0.0
    twist.linear.z = 0.0

    twist.angular.x = 0.0
    twist.angular.y = 0.0
    twist.angular.z = 1.0

    # 4.3 循环发布
    while not rospy.is_shutdown():
        pub.publish(twist)
        rate.sleep()

话题订阅

1. 获取话题 /turtle1/pose

rostopic list

/rosout
/rosout_agg
/turtle1/cmd_vel
/turtle1/color_sensor
/turtle1/pose

2. 获取消息类型

rostopic info /turtle1/pose

Type: turtlesim/Pose
Publishers: /turtle1 (http://rosnoetic-VirtualBox:46159/)
Subscribers: None

3. 获取消息格式

rosmsg info turtlesim/Pose

float32 x(坐标)
float32 y
float32 theta（朝向）
float32 linear_velocity（线速度）
float32 angular_velocity（角速度）

rostopic echo /turtle1/pose：打印信息

4. 代码实现

4.1 C++实现：test02_sub_pose
运行
  1. 窗口1：vscode终端
    source ./devel/setup.bash
    roslaunch plumbing_test start_turtle.launch
  2. 窗口2：ctrl+alt+t
    cd demo02_ws
    source ./devel/setup.bash
    rosrun plumbing_test test02_sub_pose
    就可以根据键盘控制乌龟运动的同时，实时打印出乌龟的运动信息。
#include"ros/ros.h"
#include"turtlesim/Pose.h"

/*
    需求：订阅乌龟的位姿信息

    1. 包含头文件
    2. 初始化ROS节点
    3. 创建节点句柄
    4. 创建订阅对象
    5. 处理订阅到的数据（回调函数）
    6. spin()回头
*/
void doPose(const turtlesim::Pose::ConstPtr &pose)
{
    ROS_INFO("乌龟位姿信息：坐标(%.2f,%.2f),朝向(%.2f),线速度:%.2f,角速度:%.2f",
            pose->x,pose->y,pose->theta,pose->linear_velocity,pose->angular_velocity);
}

int main(int argc, char *argv[])
{
    // 中文乱码
    setlocale(LC_ALL,"");

    // 2. 初始化ROS节点
    ros::init(argc,argv,"sub_pose");

    // 3. 创建节点句柄
    ros::NodeHandle nh;

    // 4. 创建订阅对象
    ros::Subscriber sub = nh.subscribe("/turtle1/pose",100,doPose); //doPose是回调函数

    // 5. 处理订阅到的数据（回调函数）
    // 6. spin()回头
    ros::spin();
    return 0;
}
4.2 Python实现：test02_sub_pose_p.py
运行
  1. 添加可执行权限
    chmod +x *.py
    ll
  2. 编译——catkin部分修改
  3. 执行
    窗口1：vscode终端
    source ./devel/setup.bash
    roslaunch plumbing_test start_turtle.launch
    窗口2：ctrl+alt+t
    cd demo02_ws
    source ./devel/setup.bash
    rosrun plumbing_test test02_sub_pose_p.py
#! /usr/bin/env python

"""
    需求：订阅并输出乌龟的位资信息

    1. 导包
    2. 初始化ROS节点
    3. 创建订阅对象
    4. 使用回调函数处理订阅到的信息
    5. spin()
"""
import  rospy
from turtlesim.msg import Pose

def doPose(pose):
    rospy.loginfo("p->乌龟位姿信息：坐标(%.2f,%.2f),朝向(%.2f),线速度:%.2f,角速度:%.2f",
                pose.x,pose.y,pose.theta,pose.linear_velocity,pose.angular_velocity)

if __name__ == "__main__":

    # 2. 初始化ROS节点
    rospy.init_node("sub_pose_p")

    # 3. 创建订阅对象
    sub = rospy.Subscriber("/turtle1/pose",Pose,doPose,queue_size=100)# 消息类型是Pose
    # 4. 使用回调函数处理订阅到的信息
    # 5. spin()
    rospy.spin()

服务调用

1. 获取话题/spawn(产卵)

rosservice list

/clear
/key/get_loggers
/key/set_logger_level
/kill
/reset
/rosout/get_loggers
/rosout/set_logger_level
/spawn
/turtle1/get_loggers
/turtle1/set_logger_level
/turtle1/set_pen
/turtle1/teleport_absolute
/turtle1/teleport_relative

2. 获取消息类型

rosservice info /spawn：获取turtlesim/Spawn

Node: /turtle1
URI: rosrpc://rosnoetic-VirtualBox:60831
Type: turtlesim/Spawn
Args: x y theta name

3.获取消息格式

rossrv info turtlesim/Spawn

float32 x （上半部分是请求）
float32 y
float32 theta
string name

string name（下半部分是响应）

theta是弧度制，范围是3.14rad——(-3.14)rad，逆时针为正，顺时针为负

4. 代码实现

4.1 C++实现 test03_server_client.cpp
  1. 窗口1：vscode终端
    source ./devel/setup.bash
    roslaunch plumbing_test start_turtle.launch
  2. 窗口2：ctrl+alt+t
    cd demo02_ws
    source ./devel/setup.bash
    rosrun plumbing_test test03_service_client
运行
#include"ros/ros.h"
#include"turtlesim/Spawn.h"

/*
    需求：向服务器发送请求，生成一个新的乌龟
        话题：/spawn
        消息：turtlesim/Spawn

    1.包含头文件
    2.初始化ROS节点
    3.创建节点句柄
    4.创建客户端对象
    5.组织数据并发送
    6.处理响应
*/

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");

    // 2.初始化ROS节点
    ros::init(argc,argv,"service_call");

    // 3.创建节点句柄
    ros::NodeHandle nh;

    // 4.创建客户端对象
    ros::ServiceClient client = nh.serviceClient<turtlesim::Spawn>("/spawn"); // /spawn是话题名称

    // 5.组织数据并发送
    // 5.1 组织请求数据
    turtlesim::Spawn spawn;
    spawn.request.x = 1.0;
    spawn.request.y = 4.0;
    spawn.request.theta = 4.0;
    spawn.request.name = "turtle2";

    // 5.2 发送请求
    //判断服务器状态
    // ros::service::waitForService("/spawn");
    client.waitForExistence();
    bool flag = client.call(spawn);//flag 接受响应状态，响应结果也会被设置进spawn对象

    // 6.处理响应
    if(flag) // 响应成功
    {
        ROS_INFO("乌龟生成成功，新乌龟叫：%s",spawn.response.name.c_str());
    }
    else
    {
        ROS_INFO("请求失败!!!");
    }

    return 0;
}
4.2 Python实现 test03_server_client_p.py
运行
  1. 添加可执行权限
    chmod +x *.py
    ll
  2. 编译——catkin部分修改
  3. 执行
    窗口1：vscode终端
    source ./devel/setup.bash
    roslaunch plumbing_test start_turtle.launch
    窗口2：ctrl+alt+t
    cd demo02_ws
    source ./devel/setup.bash
    rosrun plumbing_test test03_service_client_p.py
#! /usr/bin/env python


"""
    需求：向服务器发送请求生成一个乌龟
        话题：/spawn
        消息类型：turtlesim/Spawn
    1. 导包
    2. 初始化ROS节点
    3. 创建服务的客户端对象
    4. 组织数据并发送请求
    5. 处理响应结果

"""

import rospy
from turtlesim.srv import Spawn,SpawnRequest,SpawnResponse

if __name__ == "__main__":
    # 2. 初始化ROS节点
    rospy.init_node("service_call")
    # 3. 创建服务的客户端对象
    client = rospy.ServiceProxy("/spawn",Spawn) # /spawn是话题名称
    # 4. 组织数据并发送请求
    # 4.1 组织数据
    request = SpawnRequest()
    request.x = 4.5
    request.y = 2.0
    request.theta = -3 # 向右转3个rad
    request.name = "turtle3"
    # 4.2 判断服务器状态并发送
    client.wait_for_service() # 服务端开启则执行，否则挂起
    # 防止抛出异常
    try:
        response = client.call(request)
        # 5. 处理响应结果
        rospy.loginfo("生成乌龟的名字叫：%s",response.name)
    except Exception as e:
        rospy.logerr("请求处理异常")

参数设置

1. 获取参数名

获取参数列表rosparam list

/rosdistro
/roslaunch/uris/host_rosnoetic_virtualbox__43129
/rosversion
/run_id
/turtlesim/background_b
/turtlesim/background_g
/turtlesim/background_r

获取参数值rosparam get /turtlesim/background_r

2. 代码实现

2.1 C++实现 test04_param
运行

rescore
cd demo02_ws
source ./devel/setup.bash
rosrun plumbing_test test04_param
rosrun turtlesim turtlesim_node（最后启动）

#include"ros/ros.h"

/*
    需求：修改参数服务器中turtlesim背景色相关参数

    1.初始化ROS节点
    2.不一定需要创建节点句柄（和后续API有关）
    3.修改参数
*/


int main(int argc, char *argv[])
{
    // 1.初始化ROS节点
    ros::init(argc,argv,"change_bgcolor");
    // 2.不一定需要创建节点句柄（和后续API有关）
    // ros::NodeHandle nh("turtlesim");//设置命名空间
    // nh.setParam("background_r",255);
    // nh.setParam("background_g",255);
    // nh.setParam("background_b",255);

    ros::NodeHandle nh;
    nh.setParam("/turtlesim/background_r",0);
    nh.setParam("/turtlesim/background_g",50);
    nh.setParam("/turtlesim/background_b",100);

    // 3.修改参数
    // 方式1：如果调用ros::param 不需要创建节点句柄
    // ros::param::set("/turtlesim/background_r",0);
    // ros::param::set("/turtlesim/background_g",0);
    // ros::param::set("/turtlesim/background_b",0);

    // 方式2：使用nodehandle
    return 0;
}
2.2 Python实现 test04_param_p.py
运行
  1. 添加可执行权限
    chmod +x *.py
    ll
  2. 编译——catkin部分修改
  3. 执行

rescore
cd demo02_ws
source ./devel/setup.bash
rosrun plumbing_test test04_param_p.py
rosrun turtlesim turtlesim_node（最后启动）

#! /usr/bin/env python
"""
    需求：修改乌龟GUI的背景色

    1.初始化ros节点
    2.设置参数
"""

import rospy

if __name__ == "__main__":
    rospy.init_node("change_bgcolor")

    # 修改背景色
    rospy.set_param("/turtlesim/background_r",100)
    rospy.set_param("/turtlesim/background_g",50)
    rospy.set_param("/turtlesim/background_b",200)
【系统架构设计师】案例分析考点情况分析和解题技巧（包括2009~2024年考点详情）
数据知道的博客
10-14 7488
复习方法建议仍然是以真题为主，只不过和综合题不同，标准答案并不会涵盖所有可能的考点。案例的考察方法和论文不太一样，它考察两大块的内容：
ROS2和模糊测试
远方雪的专栏
09-24 1291
模糊测试（Fuzzing）是一种自动化的软件测试技术，通过向目标程序输入大量随机、无效或异常的数据，以发现潜在的漏洞和缺陷。这些输入数据可能触发系统未预料到的行为，如崩溃、内存泄漏、缓冲区溢出等，从而暴露安全隐患。ROS2（Robot Operating System 2）是ROS（Robot Operating System）的继任者，旨在解决ROS1在实时性、安全性和跨平台支持方面的不足。ROS2采用DDS（Data Distribution Service）作为其通信中介，提供更高的实时性和可靠性。
ROS 入门实例 中文版
12-22
ROS 入门实例，Do it by yourself, 教程清晰，步骤详细
ROS 示例
weixin_46034116的博客
10-18 1064
在ROS的元功能包common_msgs中提供了许多不同消息类型的功能包，如std_msgs（标准数据类型）、geometry_msgs（几何学数据类型）、sensor_msgs（传感器数据类型）等。新建名为 msg 的文件夹在该文件夹 中通过下列命令 新建文件 Person.msgPerson.msguint8 sexuint8 age编译msg文件（1）在package.xml中添加功能包依赖去掉注释标签定义了功能包中代码编译所依赖的其他功能包，而。
ROS入门详细教程——动手实现你的第一个程序：Hello World！
最新发布
m0_74255303的博客
03-18 2058
⭐设备环境：VMware虚拟机、Ubuntu20.04⭐注意：本文中的代码部分地方是需要用户手动起一个新的文件名称的，在cv上去之前注意甄别（都有中文提示的），后面还有每一步的效果案例，仅供参考目录1、ROS安装1.1、安装操作1.2、测试ROS是否安装成功2、HelloWorld 的实现简介3、具体操作3.1、创建工作空间并初始化3.2、进入 src 创建 ros 包并添加依赖3.3、进入 ros 包添加 scripts 目录并编辑 python 文件3.5、为python文件添加可执行权限。
ros#案例
06-13 944
https://github.com/siemens/ros-sharp/wiki
ROS学习（二）ROS的操作小例子
m0_56451176的博客
08-05 1062
一、海龟控制 二、创建工作空间 三、创建功能包 四、编译运行c++文件 五、话题记录与复现 六、启动rviz可视化工具 七、调用摄像头
ROS入门基础-编程实例
算法攻城狮
04-25 5269
ROS入门基础-分为三部分来写博客吧，第一步是ROS系统介绍，第二部分是ROS基础，第三部分是ROS编程实例;，本博客为ROS编程实例 目录 ROS开发创建一般步骤： 例1 话题编程 例2 服务编程 ROS开发创建一般步骤： 1.创建ROS工作空间： $mkdir -p ~/catkin_ws/src $cd ~/catkin_ws/src $...
ROS书籍汇总2
01-30
"ROSWIKI官网学习资料整理.pdf"整理了ROS官方wiki上的关键信息，包括各种教程、最佳实践和常见问题解答，是持续学习和解决问题的重要参考。 通过学习这些资料，你可以系统地掌握ROS的基础知识，了解如何利用ROS进行...
awesome-ros2：机器人操作系统2.0版很棒！
01-31
项目中还包含社区贡献的各种项目和应用，展示了ROS 2在无人机、自动驾驶汽车、服务机器人等领域的实际应用，这对于开发者来说是很好的参考和学习案例。 7. **版本更新和维护**： 由于"awesome-ros2"是一个持续...
掌握机器人编程：Arduino与ROS1/ROS2实战指南
实际应用案例 在实际应用中，结合Arduino和ROS可以完成各种机器人任务。 - **自主移动机器人：** 使用Arduino控制电机，利用ROS进行导航和避障。 - **机械臂控制：** 通过Arduino精确控制各个舵机的角度，ROS负责...
ROS应用实例讲解 独自整理.pdf
09-06
ROS应用实例讲解 独自整理
ROS应用实例讲解
01-26
ros 软路由的案例 相当的不错 大家有空可以从实例看起！
ROS的配置及实例
无由的博客
03-03 786
文章目录一、ROS简介1.什么是ROS?2.ROS产生、发展和壮大的原因和意义二、安装ROS软件及实例1.安装ROS2.运行小乌龟实例 一、ROS简介 1.什么是ROS? ros是机器人操作系统。 ROS是用于编写机器人软件程序的一种具有高度灵活性的软件架构。它包含了大量工具软件、库代码和约定协议，旨在简化跨机器人平台创建复杂、鲁棒的机器人行为这一过程的难度与复杂度。 2.ROS产生、发展和壮大的原因和意义 ROS是一个适用于机器人编程的框架，这个框架把原本松散的零部件耦合在了一起，为他们提供了通信架
ROS话题通信案例(一)——发布者订阅者传递消息(C++)
蔡军帅
07-12 1671
参考视频：【奥特学园】ROS机器人入门课程《ROS理论与实践》零基础教程_哔哩哔哩_bilibili 参考文档：http://www.autolabor.com.cn/book/ROSTutorials/ 话题通信实现模型是比较复杂的，该模型如下图所示,该模型中涉及到三个角色: ROS Master (管理者) Talker (发布者) Listener (订阅者) ROS M...
ROS入门3.2（实例1）
qq_43742687的博客
05-04 2578
实例：topic_demo 3.talker.cpp //ROS头文件 #include <ros/ros.h> //自定义msg产生的头文件 #include <topic_demo/gps.h> int main(int argc, char **argv) { //用于解析ROS参数，第三个参数为本节点名 ros::init(argc, argv, “talker”)...
ROS机器人开发实战代码案例详解：从入门到精通
AI天才研究院
01-28 4370
1.背景介绍 ROS机器人开发实战代码案例详解：从入门到精通 1.背景介绍 Robot Operating System(ROS)是一个开源的软件框架，用于构建和管理机器人应用程序。ROS提供了一组工具和库，使得开发者可以快速构建和部署机器人应用程序，无需关心底层硬件和操作系统的细节。ROS已经被广泛应用于机器人技术的各个领域，包括自动驾驶汽车、无人遥控飞行器、服务机器人等。 本文将从入门...
ROS通信机制实操案例
weixin_45205599的博客
02-16 312
赵虚左老师教程通信机制部分实操练习笔记，记录一些关键点和bug可供查阅
机器人应用：ROS中的机器人应用案例与实践
AI天才研究院
01-21 2706
1.背景介绍 1. 背景介绍 机器人技术在过去几十年来取得了巨大的进步，从军事领域开始，逐渐扩展到家庭、工业、医疗等各个领域。ROS(Robot Operating System)是一种开源的机器人操作系统，旨在简化机器人开发过程，提供一种通用的框架和工具。本文将介绍ROS中的机器人应用案例与实践，涵盖其核心概念、算法原理、最佳实践以及实际应用场景。 2. 核心概念与联系 2.1 ROS基...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

NqqGOGO

你的鼓励是我学习的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
