该实验旨在理解和掌握静态路由的原理与配置方法。通过设定不同设备的接口IP地址，建立网络拓扑，配置路由器R1、R2、R3的静态路由，创建并配置VLAN，以及设置交换机接口，最终通过ping命令检查各节点间通信是否通畅。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

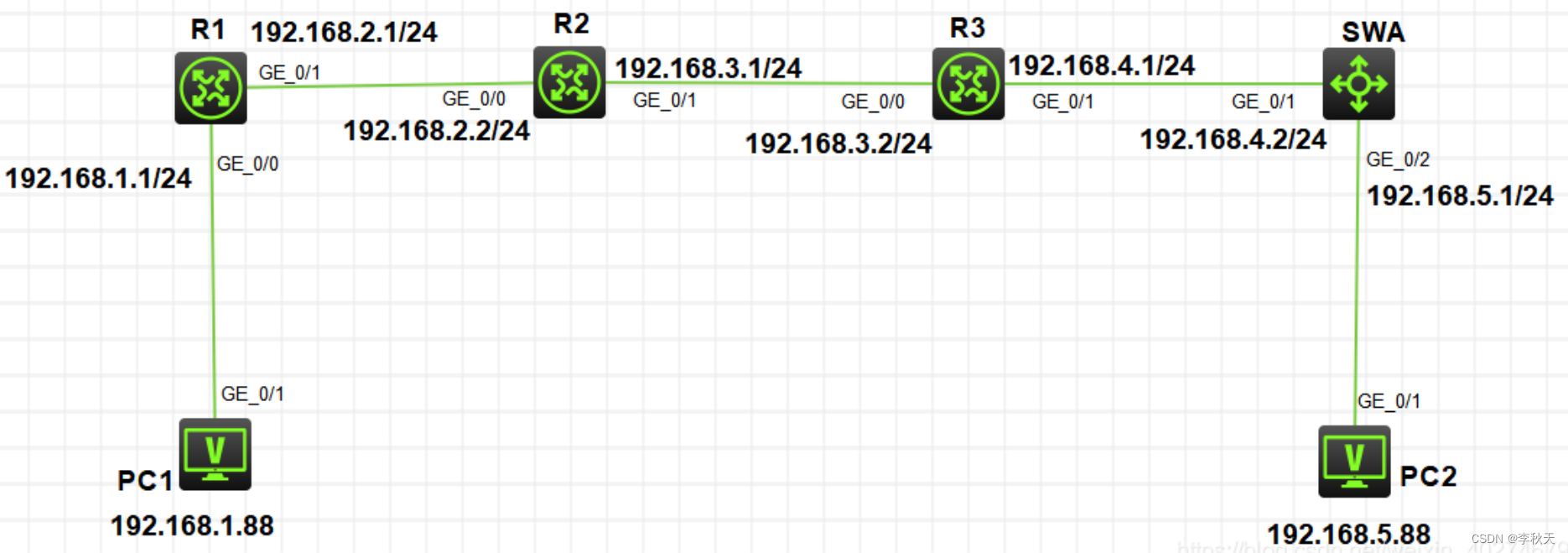

实验拓扑图：

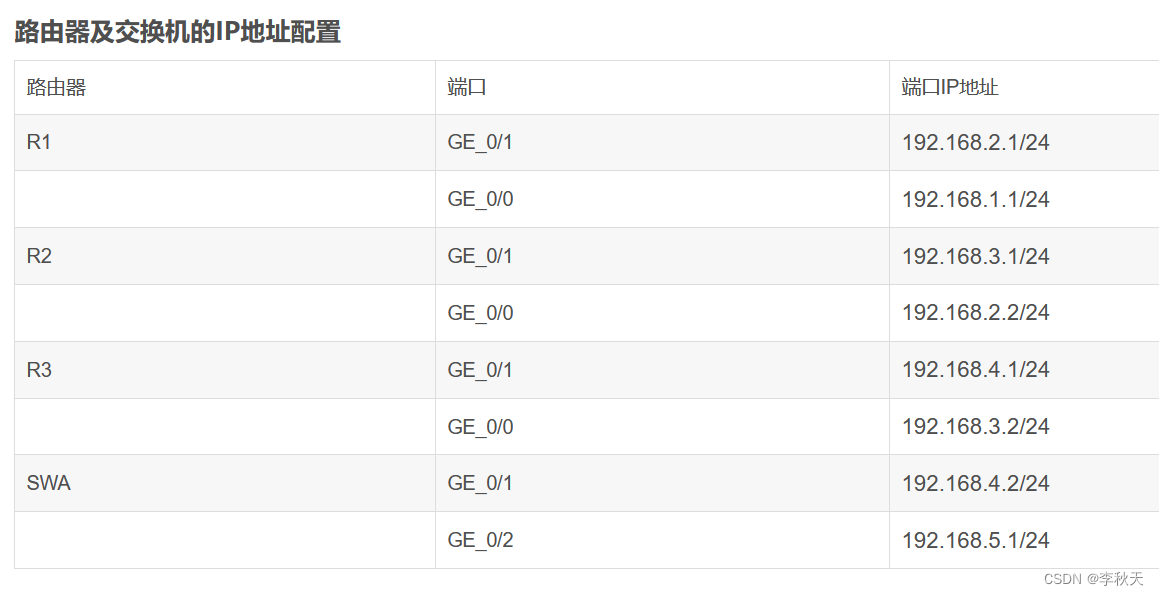

接口IP地址规划：

实验需求：

1、理解静态路由的运行原理

2、掌握静态路由的配置

实验步骤：

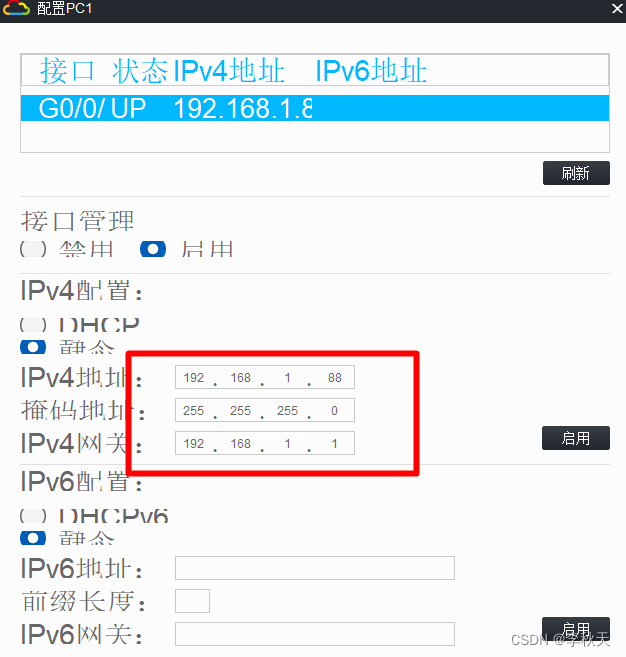

PC1和PC2的IP地址、子网掩码、网关

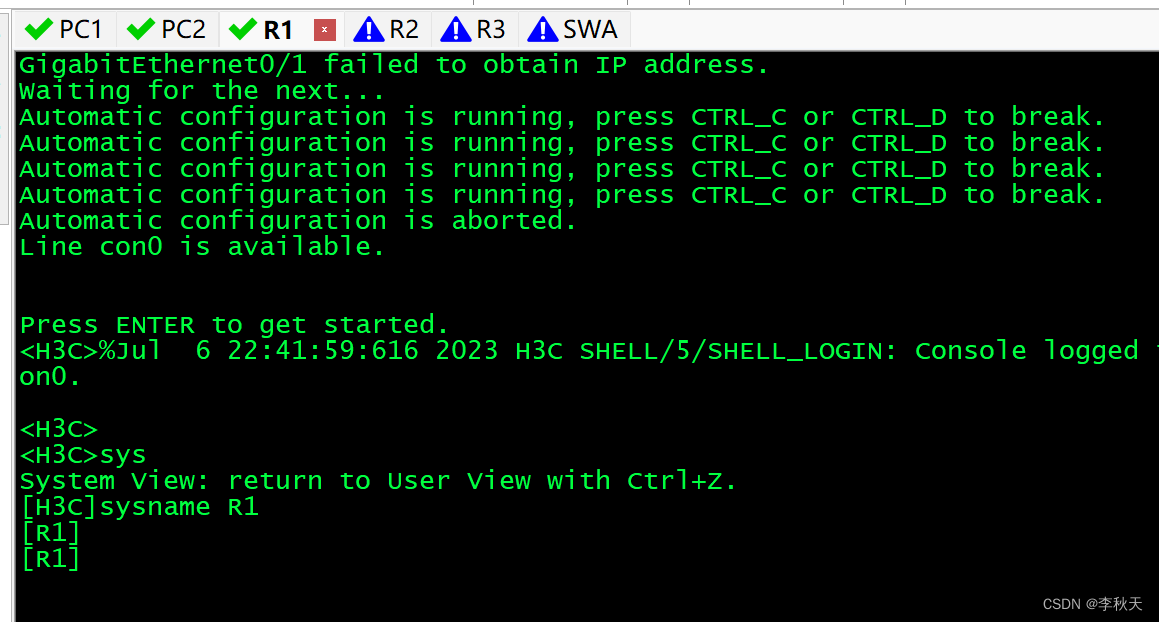

1、连接所有设备并重命名

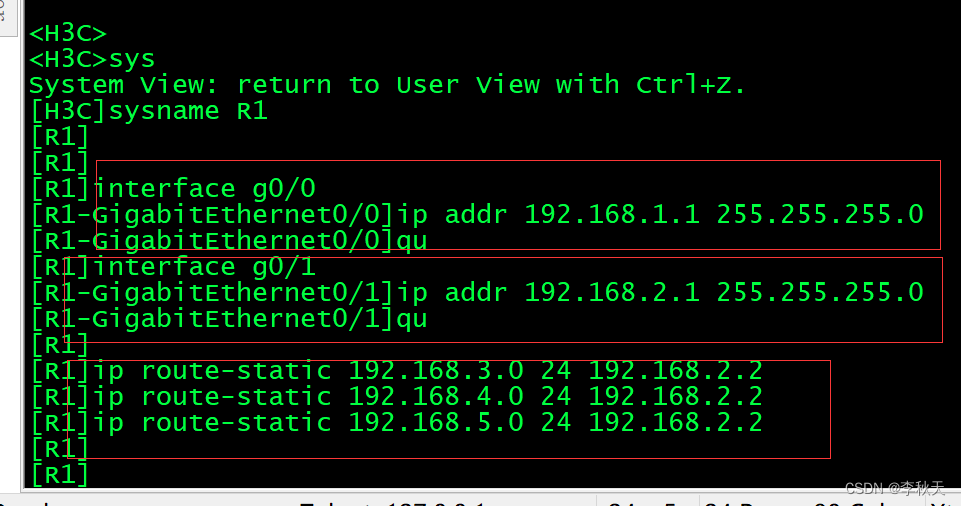

2、R1，配置R1的接口IP地址，配置3.0、4.0、5.0网段与接口IP地址192.168.2.2的映射

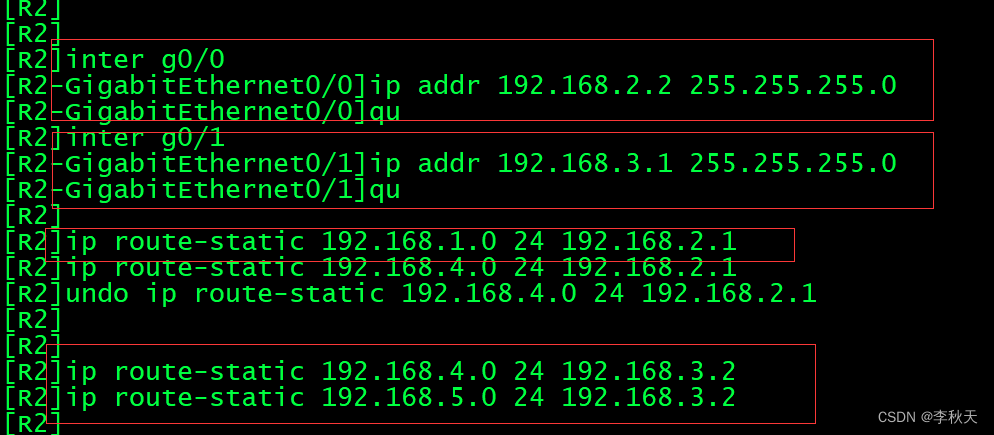

3、配置R2的接口IP地址，配置1.0、4.0、5.0网段与接口映射关系

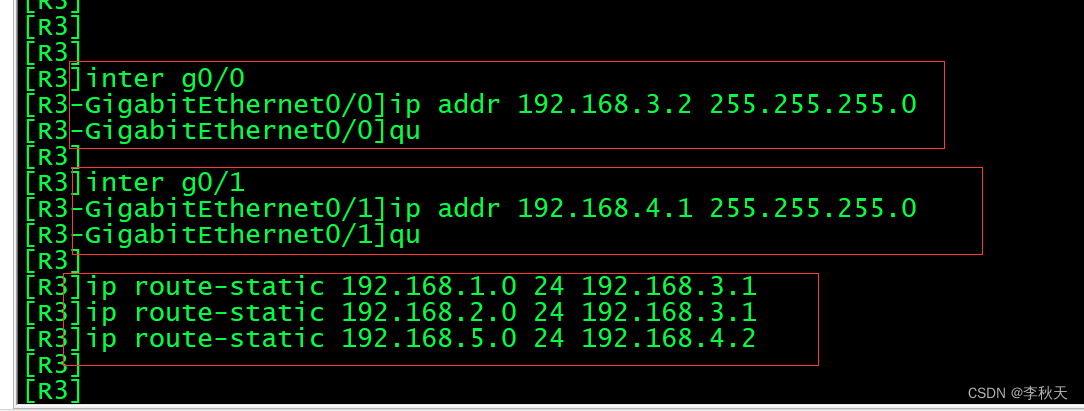

4、配置R3的接口IP地址，配置1.0、2.0、5.0网段与接口的映射关系

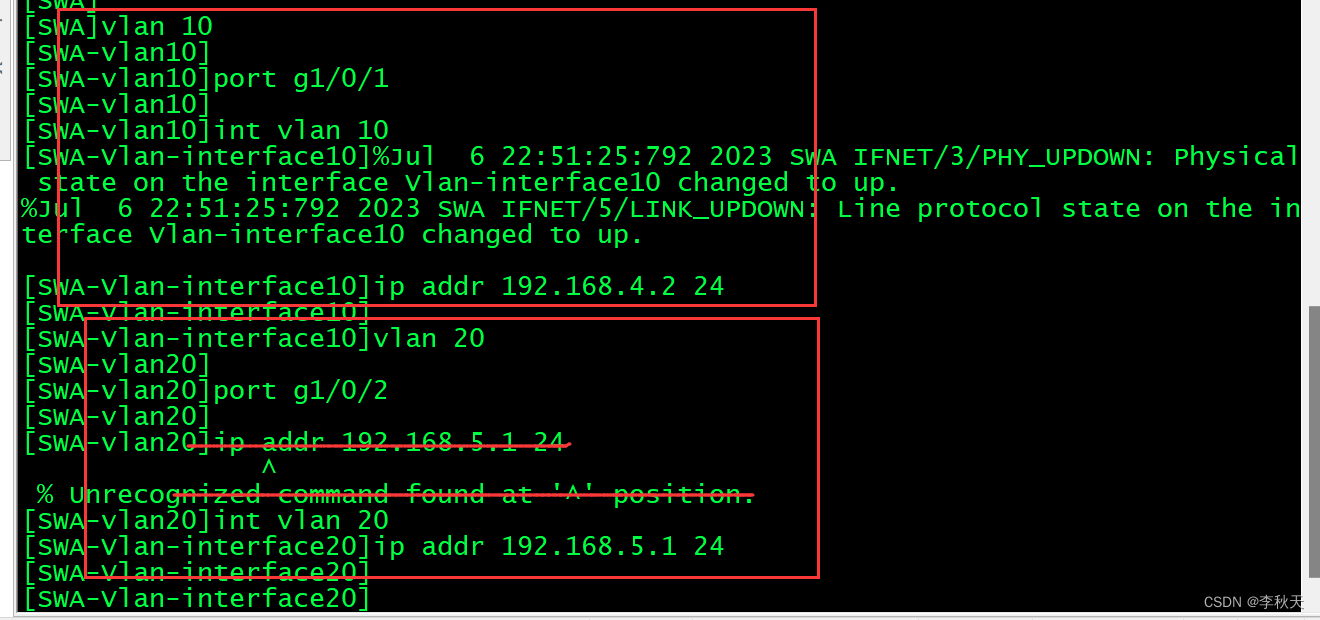

5、创建vlan 10和vlan 20加入到g1/0/1和g1/0/2口，配置IP地址

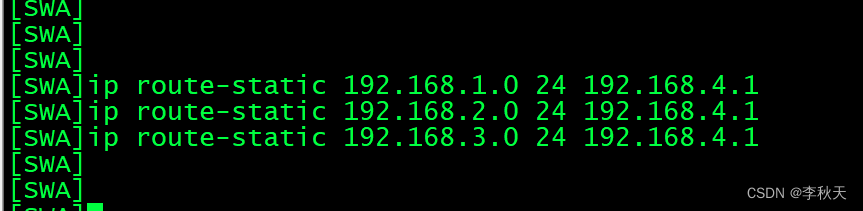

6、配置静态路由表

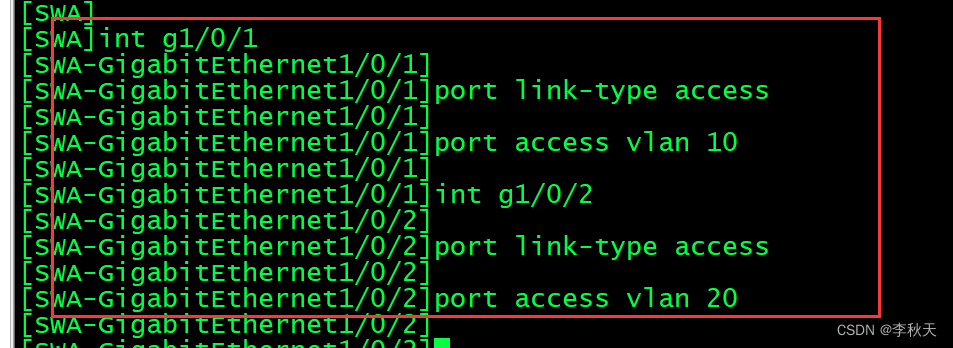

7、配置交换机access口，放行vlan 10和vlan 20

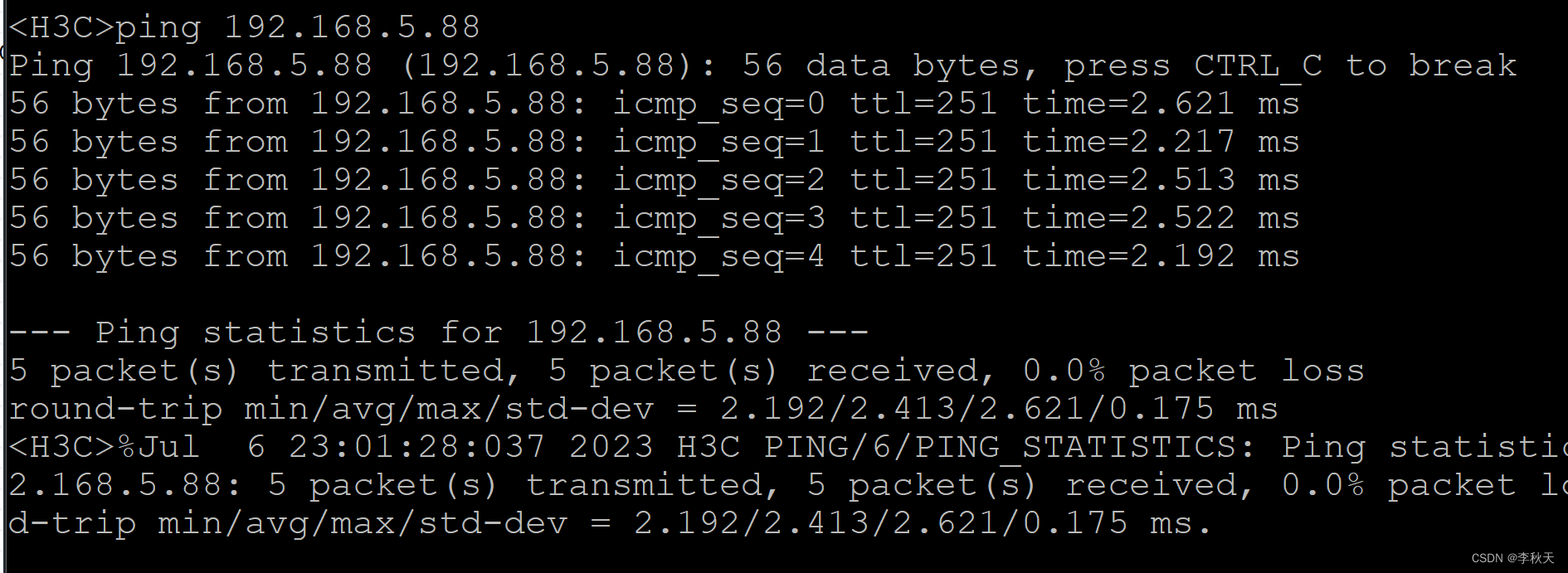

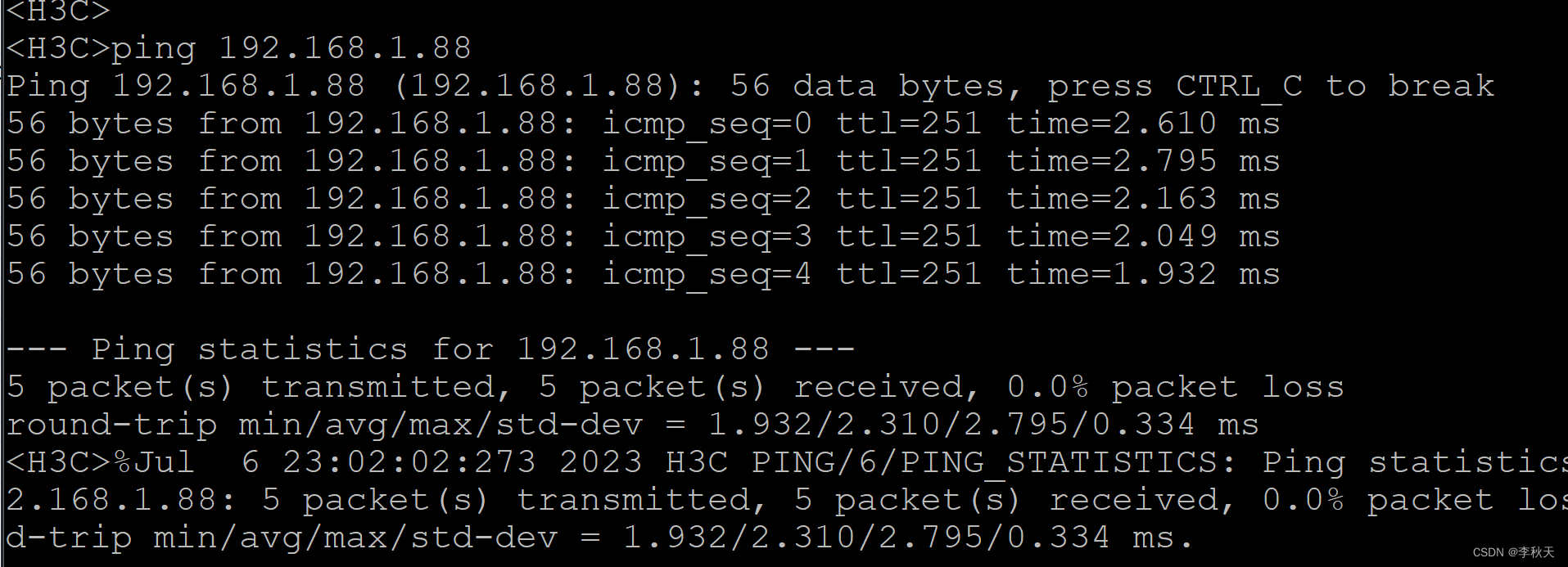

8、检测ping通性
