X86架构(四)——汇编指令与标志寄存器FLAGS

本文链接：https://blog.youkuaiyun.com/qq_42518517/article/details/141438455

通过本节我们将了解：

内存分段方式与访问
movsb、movsw、ins、dec、cld、std、div、neg、cbw、cwd、sub、idiv、jcxz、cmp等
INTEL8086标志寄存器

段地址的初始化

mov [0x7c00+number+0x00], dl

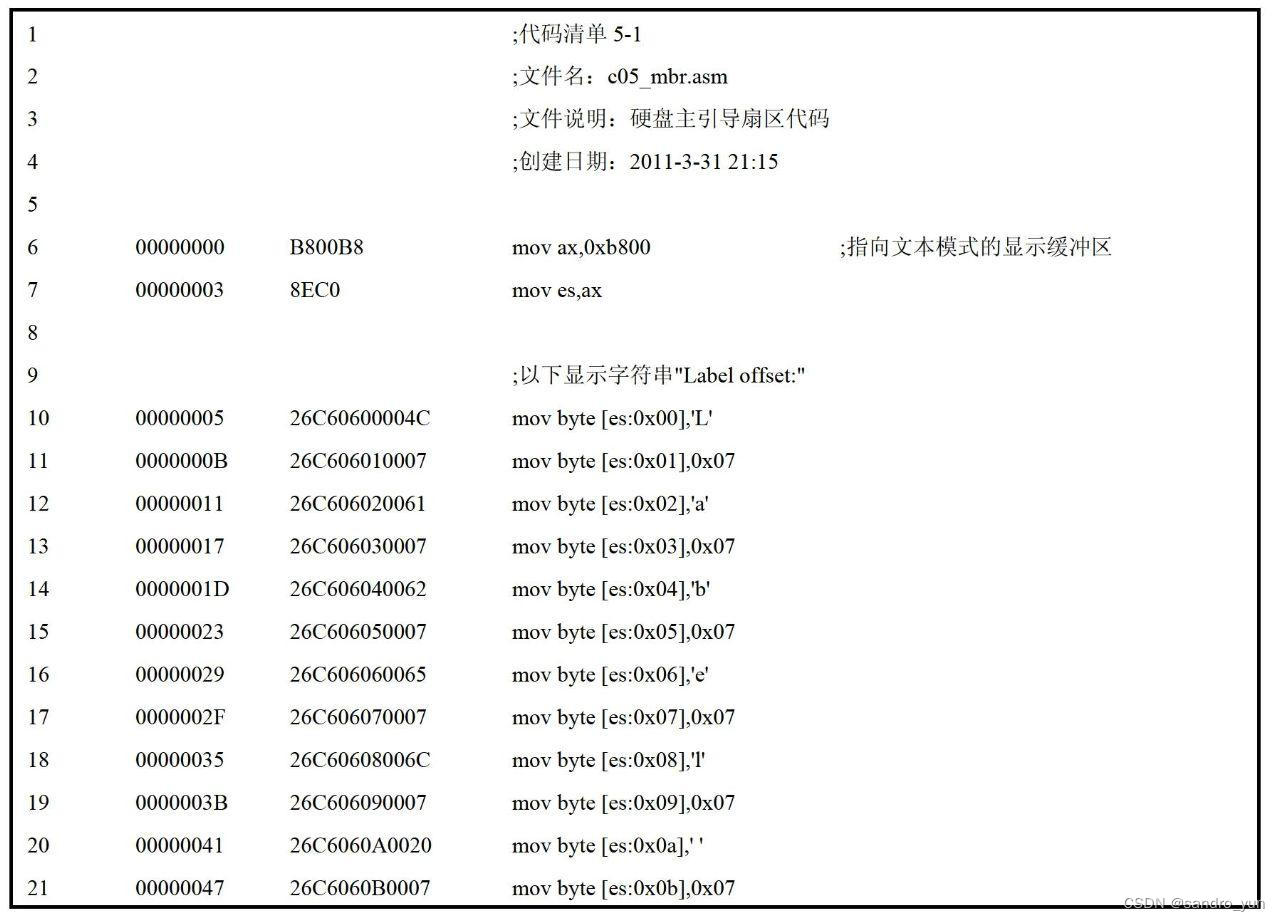

该段程序是在编译后存储在主引导扇区的，所以默认的段:偏移地址为0x0000:0x0000所以段偏移是以0x0000计算的，如下图所示。第一条指令的偏移地址为0x0000，对应图中最左列。当这段程序被加载到0x0000:0x7c00开始执行后，因指令是由地址低到高顺序执行的，所以指令的偏移地址并不影响指令的执行，但是当我们要访问定义在后方的数据时，假设数据的偏移地址为0x012e（在硬盘中），当加载到0x0000:0x7c00后，数据的地址就变成了 0x012e+0x7c00了，这就是为什么要用0x7c00+number来定位数据地址的原因。这下应该讲清楚了，可以查看上一节进行确认哦！！！
lst文件
换句话说，编译后的汇编语言源程序将从某个内存段中，偏移地址为0 的地方开始加载。如果有一个标号label_a，它在编译时计算的汇编地址是0x05，当程序被加载到内存后，它在段内的偏移地址仍然是0x05，任何使用这个标号来访问内存的指令都不会产生问题。但是，如果程序加载时，不是从段内偏移地址为0 的地方开始的，而是0x7c00，label_a的实际偏移地址就是0x7c05。这时，所有访问label_a的指令仍然会访问偏移地址0x05，这样就会出问题，所以需要加上0x7c00。

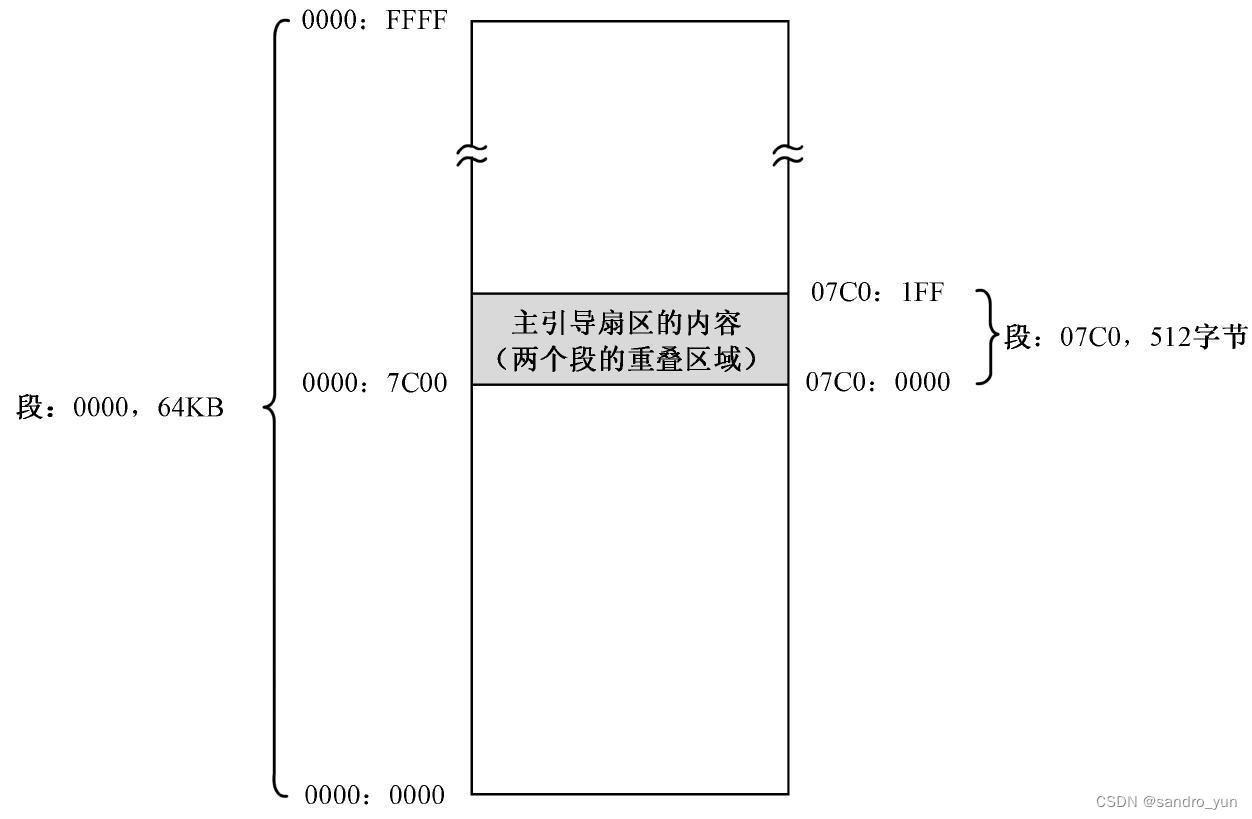

逻辑地址0x0000:0x7c00对应的物理地址是0x07c00，该地址又是段0x07c0的起始地址。所以，我们可以把这512字节的区域看成一个单独的段，段的基地址是0x07c0，段长512 字节。这也就是前面说的一个物理地址可以对应多个逻辑地址。

在0x07c0:0x0000逻辑地址的划分下，前面的那条指令可以简化成

mov [number], dl

8086标志寄存器

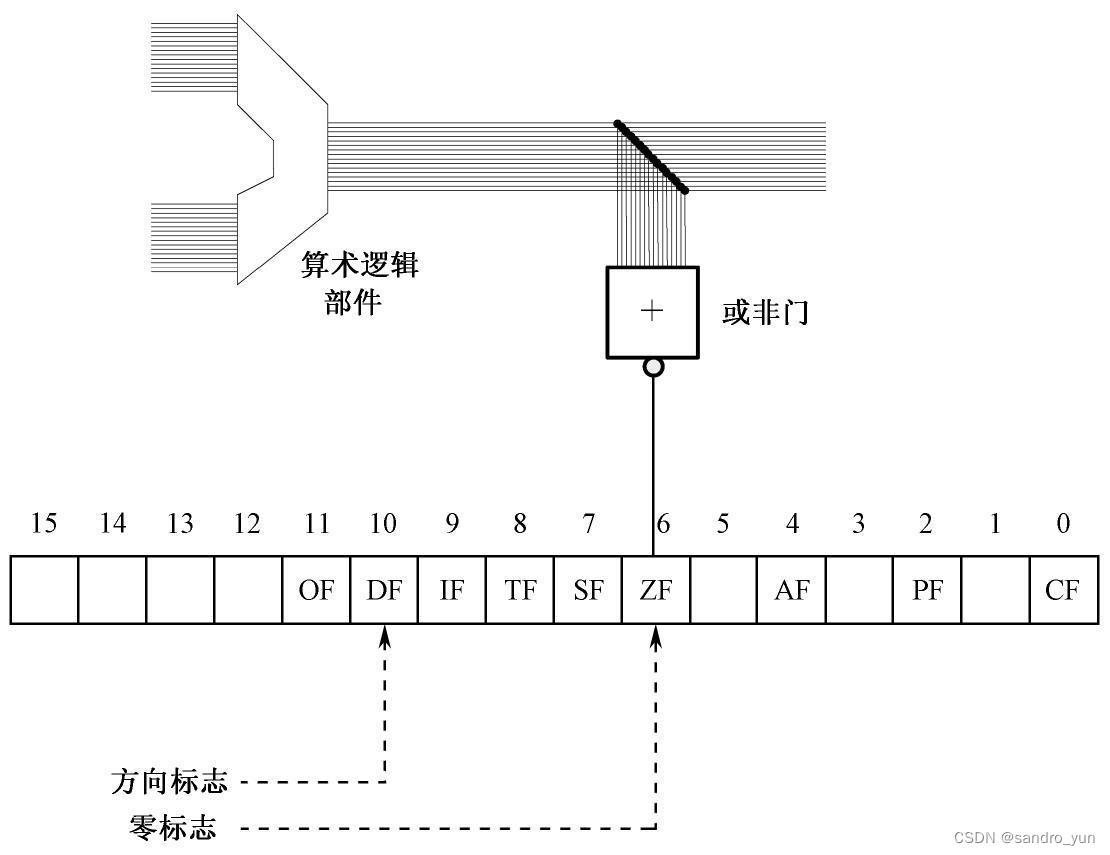

8086处理器的标志寄存器如下图所示

其中：

OF —— 溢出标志位
OF 标志用于指示两个有符号数的运算结果是否错误

mov ah,0x70
add ah, ah
;从无符号数的角度来看0x70+0x70 < 0xFF, 结果正确
;从有符号数的角度来看0x70+0x70,理论上的计算结果超出了寄存器
;AH所能容纳的有符号数的范围-128～127，所以破坏了符号位，故OF=1

DF —— 方向标志位
该标志位用于改变处理器的运行状态。通过将这一位清零或者置1，可控制movsb 和movsw的传送方向。
mosb/movsw的说明参见后文
IF —— 中断允许标志位
用于控制是否响应外部中断请求，置1时响应，反正不响应
TF —— 跟踪标志位
为调试程序位而设定的陷阱控制位，当该位置1时，CPU处于单步执行状态，每执行一条指令产生一次内部中断，当该位清零后，CPU恢复正常工作。
SF —— 符号标志位
处理器执行的很多算术逻辑运算都会影响到该位，如dec指令，如果计算结果的最高位是0，处理器把SF位置0，否则SF位置1。
ZF —— 零标志位
当处理器执行一条算术或者逻辑运算指令后，算术逻辑部件送出的结果除了送到目的操作数指定的位置外，还送到一个或非门。或非门的输入全为0 时，输出为1；输入不全为0，输出为0。或非门的输出送到标志寄存器的ZF位。故计算结果为0，ZF位被置成1，表示计算结果为零为TRUE
AF —— 辅助进位标志位
当执行加法或减法运算，使结果的低4位向高4位有进位或借位时，AF=1;否则AF=0
PF —— 奇偶标志位
算术逻辑运算的结果的低8位中如果偶数个为1的比特，则PF=1；否则PF=0
CF —— 进位标志位
当处理器进行算术操作时，如果最高位有向前进位或借位的情况发生，则CF=1；否则CF=0。

mov al 0x80
add al, al ; 执行后产生进位，CF = 1

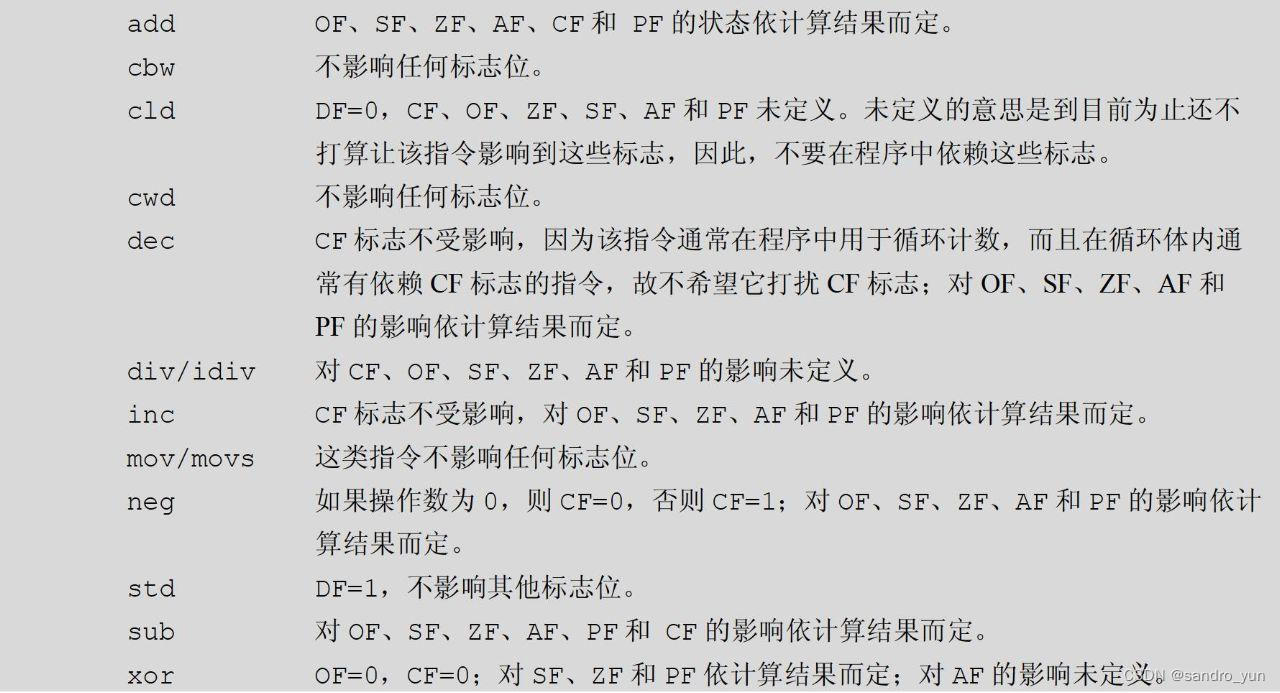

NOTE 这些标志位常结合汇编指令一起使用，如下图所示
指令与标志

8086通用寄存器的特殊用法

BX 基址寄存器(Base Address Regiser)

mov [bx], dl ;将dl中的内容复制到以[bx]的内容为偏移地址的内存中
; 此种用法`仅适用于bx寄存器`！！！

AX 累加器(Accumulator)
CX 计数器(Counter)
DX 数据寄存器(Data)
SI 源索引寄存器(Source Index)
DI 目标索引寄存器(Destination Index)
SI和DI也叫变址寄存器
故8086支持基址+变址寄存器寻址

;INTEL8086 处理器只允许以下几种基址寄存器和变址寄存器的组合
[bx+si]
[bx+di]
[bp+si]
[bp+di]

汇编指令

movsb
movsw
数据搬运指令
用于把数据从内存中的一个地方批量地传送（复制）到另一个地方，movsb以字节为单位，movsw以字为单位。原始数据串的段地址由DS指定，偏移地址由SI指定，简写为DS:SI；要传送到的目的地址由ES:DI指定；传送的字节数或者字数由CX指定。传送分为正向传送和反向传送：
正向传送是指传送操作的方向是从内存区域的低地址端到高地址端；反向传送则正好相反。正向传送时，每传送一个字节或者一个字，SI和DI加1 或者加2；反向传送时，每传送一个字节或者一个字时，SI和DI减去1或者减去2。不管是正向传送还是反向传送，也不管每次传送的是字节还是字，每传送一次，CX的内容自动减一。
TIP 不妨理解为数组正向遍历与反向遍历
NOTE DS为数据段寄存器；ES为附加段寄存器；CX、SI、DI为通用寄存器

    cld 		   ;将`DF`标志清零,正向传送
	mov ds, 0x8000
	mov si, 0x0000 ;源地址 0x8000:0x0000
	mov es, 0x4000
	mov di, 0x0000 ;目的地址 0x4000:0x0000
    mov cx, 2
    movsw          ;将字数据从0x8000:0x0000移动到0x4000:0x0000

cld
方向标志清零指令
cld指令用于将DF标志清零，以指示movsb/movsw传送是正向的
std
方向标志置位指令
std指令用于将DF标志置1，以指示movsb/movsw传送是反向的
rep
指令反复执行前缀，与ZF标志位相关，当ZF标志位为零（计算结果不为0）时，重复执行莫条指令

rep movsw ;当CX不为零重复执行movsw
;因为 movsw没执行一次，CX的内容自动减一，而CX减一后的结果影响ZF标志位

loop
循环指令
用于重复执行一段相同的代码

loop digit ;转移到digit标号执行

与rep相同，每执行一次loop指令，CX的内容减1；当CX为0（ZF为1）时，不转移到指定位置执行，继续执行后面的指令。

inc
加一指令
操作数可以是8位或者16位的寄存器，也可以是字节或者字内存单元

inc al
inc byte [bx]
inc word [labe_a]

dec
减一指令
操作数可以是8位或者16位的寄存器，也可以是字节或者字内存单元

dec al
dec byte [bx]
dec word [labe_a]

jns
条件转移指令
当标志寄存器的SF位不为1时跳转，jns是不是 jmp not signed（SF != 1）呢？可以是吧
NASM编译器的$和$$标记
$标记等同于标号，是一个隐藏在当前行行首的标号。因此，jmp near $的意思是，转移到当前指令继续执行.可以理解为while(1)
$$标记，代表当前汇编节（段）的起始汇编地址
jz与jnz
转移指令
jz - ZF = 0 转移
jnz - ZF != 0 转移
__NOTE__关于ZF(零标志位)的说明请参见前文
jo与jno
转移指令
jo - OF = 0 转移
jno - OF != 0 转移
__NOTE__关于OF(溢出标志位)的说明请参见前文
jc与jnc
转移指令
jc - CF = 0 转移
jnc - CF != 0 转移
__NOTE__关于CF(进位标志位)的说明请参见前文
jp与jnp
转移指令
jp - PF = 0 转移
jnp - PF != 0 转移
__NOTE__关于PF(奇偶标志位)的说明请参见前文
Attention
转移指令必须出现在影响标志的指令之后，如

dec si ;dec指令影响SF寄存器
jns show

cmp
比较指令
cmp dst, src
dst - 8位或者16位通用寄存器，8位或者16位内存单元
src - 与目的操作数宽度一致的通用寄存器、内存单元或者立即数

cmp al, 0x08
cmp dx, bx

NOTE cmp指令仅仅根据计算的结果设置相应的标志位，而不保留计算结果
cmp指令将会影响到CF、OF、SF、ZF、AF 和PF 标志位

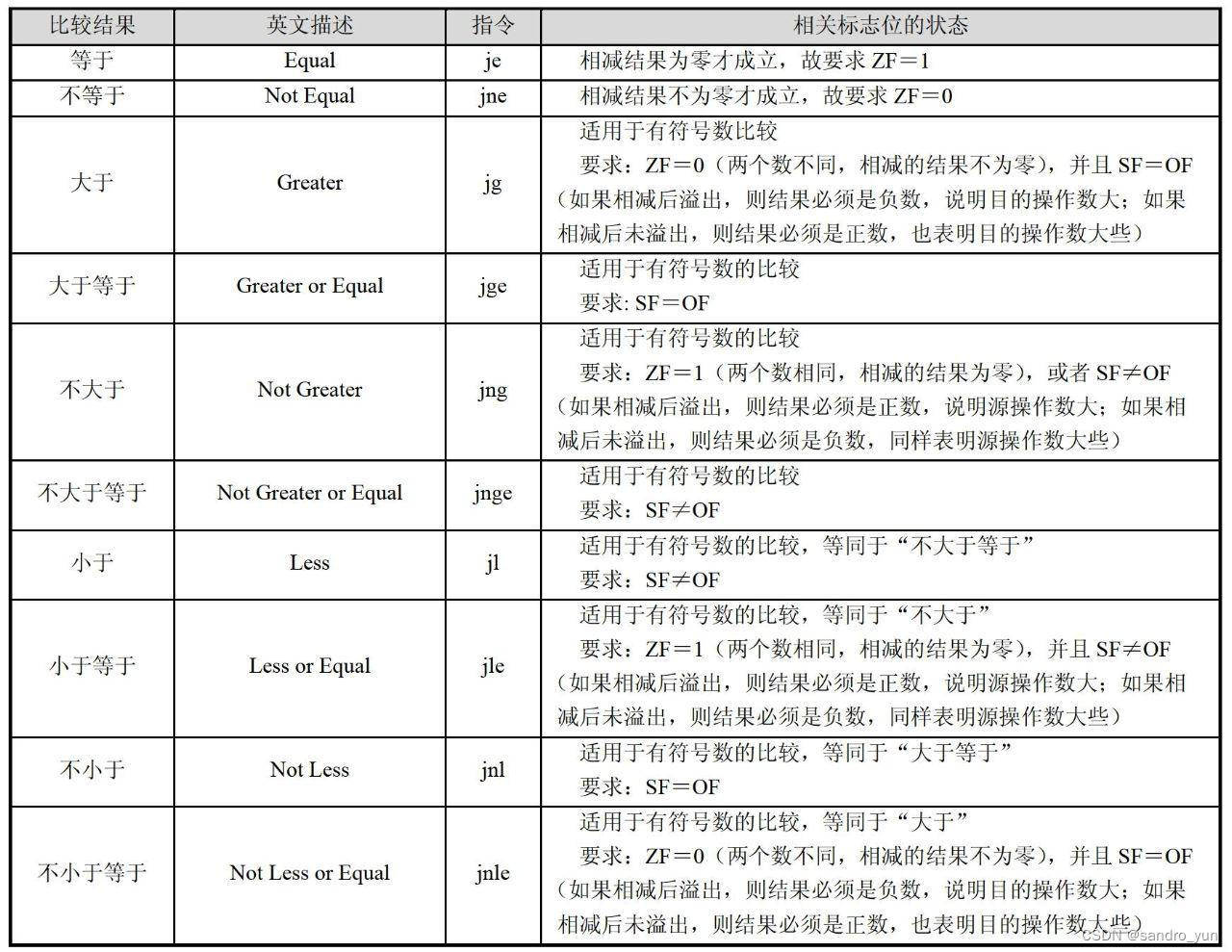

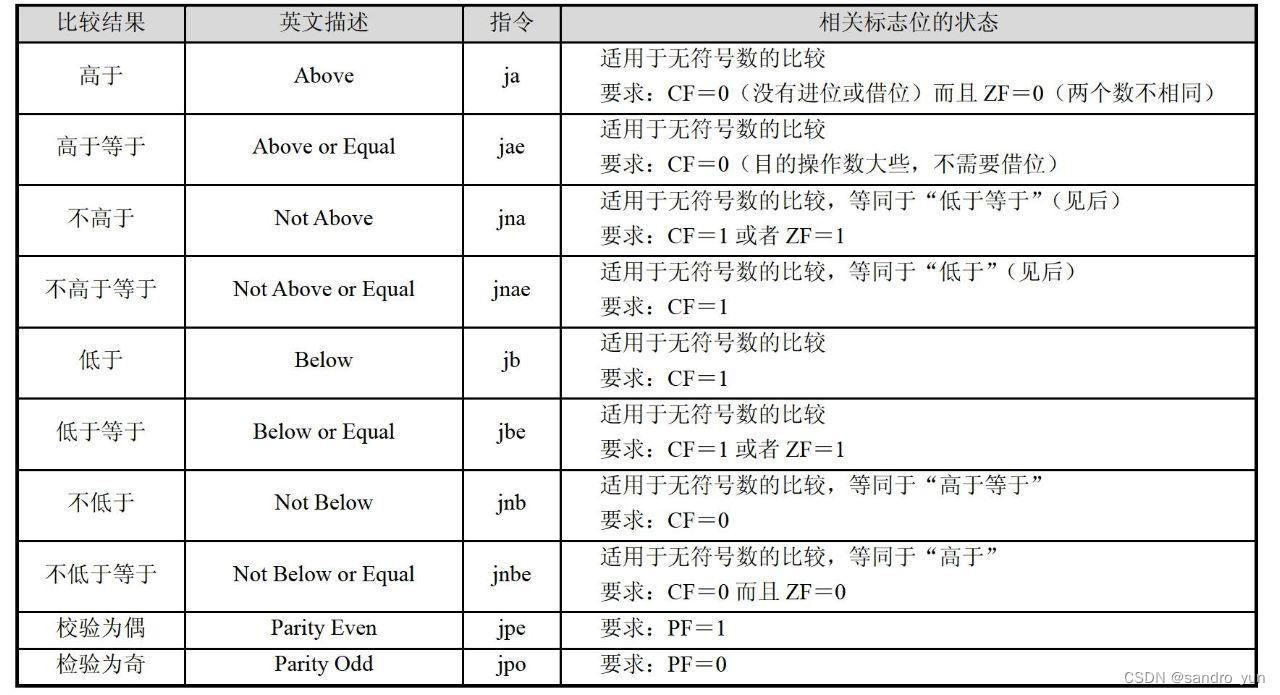

目的操作数是被测量的对象，源操作数是测量的基准，各种比较结果后通常跟随相应的条件转移指令，如下图所示。
比较结果与条件转移指令

-jcxz
条件转移指令(jmp if cx is zero)
当CX 寄存器的内容为零时则转移

jcxz show ;如果CX寄存器的内容为零，则转移；否则不转移，继续往下执行。

代码示例

NOTE 代码取自《X86汇编语言:从实模式到保护模式》
该程序被存储在硬盘的主引导扇区(偏移地址以0x0000计算)，被加载到0x07c0:0x0000开始执行

 ;代码清单6-1
         ;文件名：c06_mbr.asm
         ;文件说明：硬盘主引导扇区代码
         ;创建日期：2011-4-12 22:12

         jmp near start

  mytext db 'L',0x07,'a',0x07,'b',0x07,'e',0x07,'l',0x07,' ',0x07,'o',0x07,\
            'f',0x07,'f',0x07,'s',0x07,'e',0x07,'t',0x07,':',0x07
  number db 0,0,0,0,0

  start:
         mov ax,0x07c0      ;设置数据段基地址
         mov ds,ax			;ds寄存器一般保存数据段基地址

         mov ax,0xb800      ;设置附加段基地址
         mov es,ax		    ;这里附加段指向显存位置，存放在es寄存器中

         cld			    ;将方向标志位DF清零，以指示传送是负方向的
         ;movsw指令原始数据串需要存放在ds:si位置
         ;mytext位于ds指向的基地址中，因此只要把偏移mytext存入si寄存器即可
         ;目的地址为es:di
         mov si,mytext
         mov di,0		    ;当前es指示显存起始位置，因此只要把偏移0存入di即可
         ;计算movsw执行的次数
         mov cx,(number-mytext)/2       ;实际上等于13
         rep movsw						;一次传送一个字（两个字节）
         ;此时Label offset被移到显存

         ;得到标号所代表的偏移地址
         mov ax,number					;此代码目的旨在显示number的偏移地址

         ;计算各个数位
         mov bx,ax					   ;bx指向当前number偏移地址
         mov cx,5                      ;循环次数
         mov si,10                     ;除数
  digit:
         xor dx,dx	    ;dx（被除数高16位）清零 被除数dx:ax
         div si			;除法
         mov [bx],dl    ;保存数位,将数据移动到bx内存指向的偏移的内存中
         inc bx 		;bx自加1，指向下一个内存单元
         loop digit     ;cx不等于0，继续执行digit起始地址的代码

         ;显示各个数位
         mov bx,number
         mov si,4       ; si = 4,但是我们实际显示的位数是5位，所以jns就解释了啊
   show:
         mov al,[bx+si]	;从后往前显示
         add al,0x30    ;转为ASCII码
         mov ah,0x04    ;显示属性
         mov [es:di],ax ;es指向0xb800; di在前面movsw时已自增
         add di,2
         dec si
         jns show		;上一条指令符号位为SF=0（结果为非负）时跳转

         mov word [es:di],0x0744

         jmp near $		;无限循环
		;$当前指令偏移，$$当前代码段起始位置
		;512减去最后填充的0x55和0xaa，剩余510个字节内存长度
		;再减去($-$$)计算得到的所用内存长度，就是要填充的长度
  times 510-($-$$) db 0
                   db 0x55,0xaa
