X86架构(三)——汇编语言与显卡控制

书接上文，本章将基于采用汇编语言，编写一段在ROM-BIOS中的程序，帮助理解X86汇编语言与显卡控制原理。

显卡和显存

无论是独显还是集显，控制显示器的最小单位是像素，一个像素对应屏幕上的一个点，通过控制这些像素，可以形成文字和美丽的图像。显卡控制像素的方式是通过自身的存储器——Video RAM(VRAM)，也就是显存，要显示的内容都预先写入显存。
NOTE: 显存是按字节访问的

工作模式

文本模式和图形模式是显卡的两种基本工作模式，可以用指令访问显卡，设置它的显示模式。在不同的工作模式下，显卡对显存内容的解释是不同的。本文仅讨论文本模式，图形模式大概就是多个字节或比特去控制一个像素的属性，从而构成多彩的图形吧，咱也不知道瞎猜吧😅。

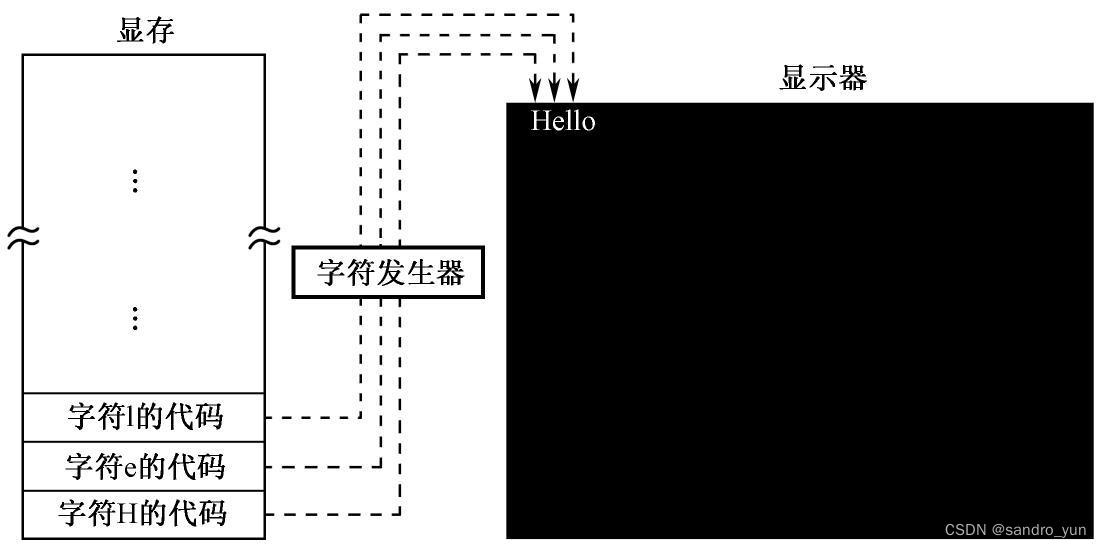

在文本模式下，显卡从显存中依次提取字符的ASCII码交给字符发生器和控制电路，从而控制显示器进行显示。

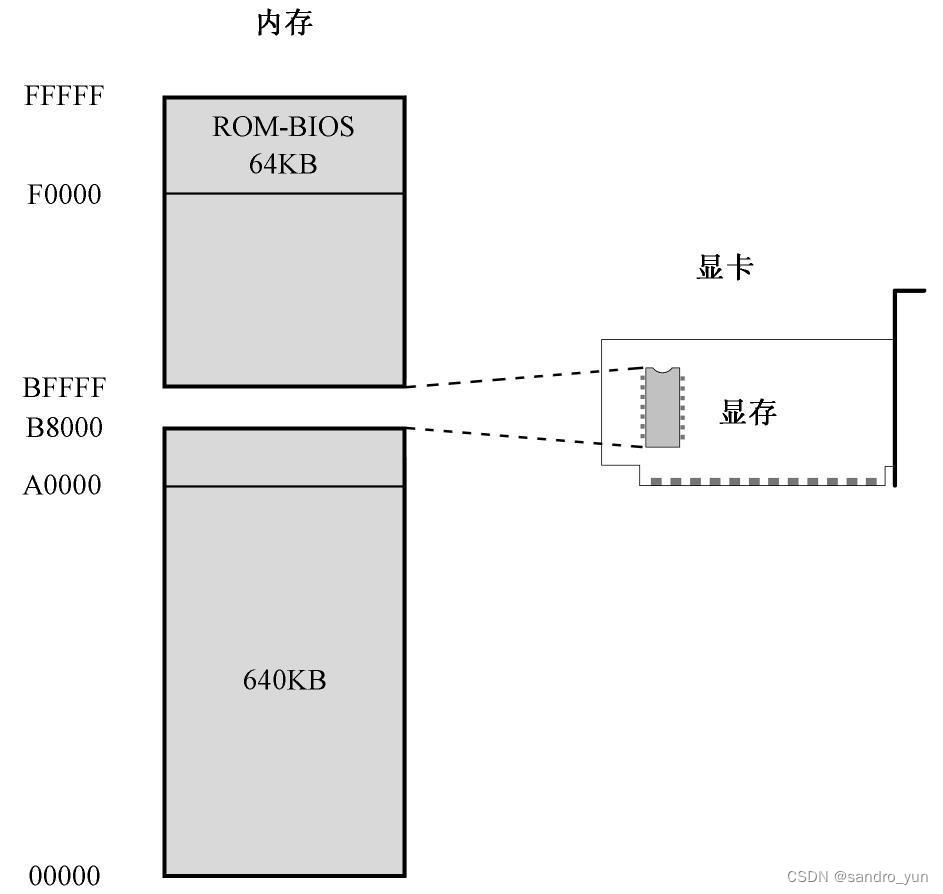

所以要显示字符，处理器需要访问显存，把字符的ASCII 码写入显存。为加快显存的读写速率，芯片的设计者们将显存映射到内存空间中，如下图展示的8086的显存映射。可见0xB8000～0xBFFFF这段物理地址空间，由显卡来提供，用来显示文本。

汇编指令

• ; —— 注释
• mov —— 数据传送指令
  mov dst, src
dst - 目的操作数
src - 源操作数
  目的操作数是通用寄存器或者内存单元；源操作数是和目的操作数具有相同位宽的通用寄存器、内存单元、立即数。

mov ah, bh     ;将bh寄存器中的内容复制到ah中
mov ax, dx     ;将dx寄存器中的内容复制到ax中

;以下两条指令通过寄存器限制了位宽
mov [0x02], bh ;将bh寄存器中的内容复制到偏移地址为0x02的8位内存单元中
mov ax, [0x06] ;将偏移地址为0x06的16位内存单元里的内容复制到ax寄存器中

; 偏移地址0x00，可以是字节单元或字单元，无法判断
; 0x4c即解释为8位的0x4c，也可解释为16位的0x004c
; 在这种情况下，编译器将报错，所以必须用“byte”或者“word”进行修饰
mov byte [0x00], 0x4c
mov word [0x00], 0x4c
; 目的操作数和源操作数不允许同时为内存单元

• jmp —— 转移指令
  用于使处理器脱离当前的执行序列，转移到指定的地方执行
  jmp [option] addr
option - 可选项
addr - 目标地址

jmp 0x5000:0xf0c0 ;转移到段地址为0x5000，偏移地址为0xf0c0的地址执行

jmp near 0x001E ;关键字`near`表示目标位置在当前代码段内，无需指定段地址

• xor —— 异或指令
  xor dst, src
dst - 通用寄存器和内存单元
src - 通用寄存器、内存单元和立即数

mov ax, 0x0002
xor ax, 0xf0f1 ; 结果保存在ax中，此时ax = 0xf0f3

• add —— 加法指令
  add dst, src
dst - 目的操作数：8 位或者16 位的通用寄存器；指向8 位或者16 位实际操作数的内存地址
src - 源操作数：与目的操作数相同数据宽度的8 位或者16 位通用寄存器；指向8 位或者16 位实际操作数的内存地址；立即数

add ax, 0x0002 ; 寄存器AX的内容和立即数0x0002想加，结果在AX中
add ax, bx
add [lable_a], cx ; 内存单元的值和寄存器cx的值想加，结果写会内存

• div —— 除法指令
  8086处理器可以做两种类型的除法
  1、用16 位的二进制数除以8 位的二进制数
  在这种情况下，被除数必须在寄存器AX 中，必须事先传送到AX 寄存器里。除数可以由8 位的通用寄存器或者内存单元提供。指令执行后，商在寄存器AL 中，余数在寄存器AH中。

mov ax, 0x0005
mov cl, 0x02
div cl ; AL 中的商是0x02，AH 中的余数是0x01。

2、用32 位的二进制数除以16 位的二进制数
在这种情况下，因为16 位的处理器无法直接提供32 位的被除数，故要求被除数的高16 位在DX 中，低16 位在AX 中。除数可以由16 位的通用寄存器或者内存单元提供，指令执行后，**商在AX 中，余数在DX **中。

mov ax, 0x0005
mov dx, 0x0002 ;DX:AX = 0x00020005
mov cx, 0x2000 ;AX 中的商是0x0010，DX 中的余数是0x0005。

• 段超越前缀
  一般情况下，如果没有附加任何指示，段地址默认在段寄存器DS中，如果我们希望使用段寄存器ES来访问内存，需要使用段超越前缀es:。

mov ax [es:0x01] ;ES寄存器中的值+0x01为地址的内存单元

• DB、DW、DD、DQ —— 伪指令
  DB（Declare Byte）用于声明字节数据
  DW（Declare Word）用于声明字数据
  DD（Declare Double Word）用于声明双字数据
  DQ（Declare Quad Word）用于声明四字数据。

DB 0x55 ; 声明一个值为0x55的数据，占位一个字节

NOTE
虽然我们定义一个字节数据，但是我们并不知道这个数据的内存地址，也就无法访问它！！！这个时候，我们可以 借助标号来代表数据的起始地址。

• 标号 —— 代表并指示指令所在的汇编地址
  在NASM 汇编语言里，每条指令的前面都可以拥有一个标号，以代表和指示该指令的汇编地址。标号并不是必需的，只有在我们需要引用某条指令的汇编地址时，才使用标号。

data_1:
    DB 0x55 ; 标号data_1指向DB定义的数据的起始地址

显示例程

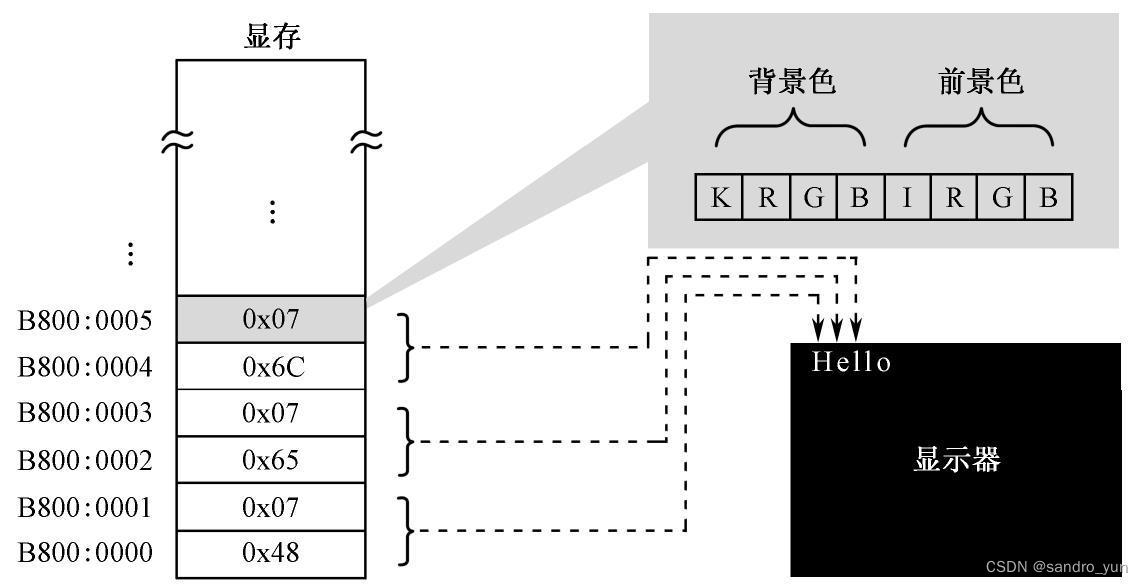

屏幕上的每个字符对应着显存中的两个连续字节，前一个是字符的ASCII 代码，后面是字符的显示属性，包括字符颜色（前景色）和底色（背景色）。如下图所示，字符“H”的ASCII 代码是0x48，其显示属性是0x07；字符“e”的ASCII 代码是0x65，其显示属性是0x07。

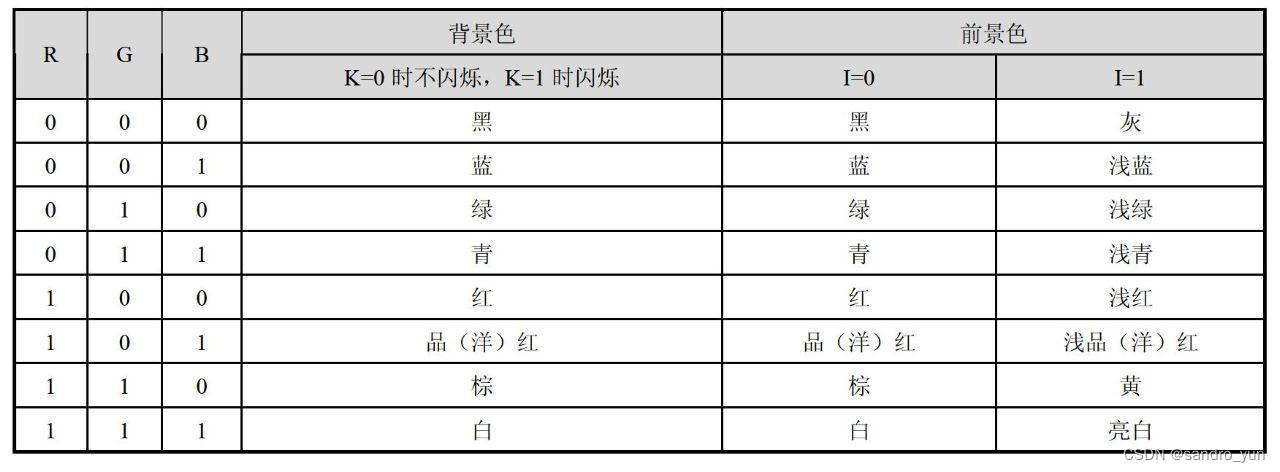

字符的显示属性的编码如下图所示

         ;代码清单5-1
         ;文件名：c05_mbr.asm
         ;文件说明：硬盘主引导扇区代码
         ;创建日期：2011-3-31 21:15
         ;主引导扇区代码，ROM-BOIS将这段代码加载到0x0000:0x7c00执行
         ;此时段地址为0x0000,故CS寄存器=0x0000

         mov ax,0xb800           ;初始化ES段寄存器，0xb800为显存段起始地址
         mov es,ax

         ; 以下显示字符串"Label offset:"
         ; 屏幕上的每个字符对应着显存中的两个连续字节，前一个是字符的ASCII码
         ; 后面是字符的显示属性，包括字符颜色（前景色）和底色（背景色）
         mov byte [es:0x00],'L'
         mov byte [es:0x01],0x07
         mov byte [es:0x02],'a'
         mov byte [es:0x03],0x07
         mov byte [es:0x04],'b'
         mov byte [es:0x05],0x07
         mov byte [es:0x06],'e'
         mov byte [es:0x07],0x07
         mov byte [es:0x08],'l'
         mov byte [es:0x09],0x07
         mov byte [es:0x0a],' '
         mov byte [es:0x0b],0x07
         mov byte [es:0x0c],"o"
         mov byte [es:0x0d],0x07
         mov byte [es:0x0e],'f'
         mov byte [es:0x0f],0x07
         mov byte [es:0x10],'f'
         mov byte [es:0x11],0x07
         mov byte [es:0x12],'s'
         mov byte [es:0x13],0x07
         mov byte [es:0x14],'e'
         mov byte [es:0x15],0x07
         mov byte [es:0x16],'t'
         mov byte [es:0x17],0x07
         mov byte [es:0x18],':'
         mov byte [es:0x19],0x07

         mov ax,number   ;取得标号number的偏移地址(0x012E)，并将其传送到ax中
         mov bx,10       ;初始化除数

         ;设置数据段的基地址
         mov cx,cs 		 ;CS代码段寄存器，CS = 0x0000
         mov ds,cx 		 ;DS数据段寄存器,数据和代码公用一个段，数据放置最后

         ;求个位上的数字
         mov dx,0  		 ;使用32位被除数的方式，dx高位清零，低16位在ax中
         div bx          ;bx = 10
         ; 进行div运算后，余数在dx中，余数小于10，使用dl即可访问
         ; number是段内偏移地址，被加载到0x0000:0x7c00处后，
         ; 实际的段偏移地址应该加载0x7c00，因为DS=0x0000
         mov [0x7c00+number+0x00],dl ;保存个位上的数字

         ;求十位上的数字
         xor dx,dx                   ;使用异或运算清零dx，商保留在ax中无需处理
         div bx
         mov [0x7c00+number+0x01],dl ;保存十位上的数字

         ;求百位上的数字
         xor dx,dx
         div bx
         mov [0x7c00+number+0x02],dl   ;保存百位上的数字

         ;求千位上的数字
         xor dx,dx
         div bx
         mov [0x7c00+number+0x03],dl   ;保存千位上的数字

         ;求万位上的数字
         xor dx,dx
         div bx
         mov [0x7c00+number+0x04],dl   ;保存万位上的数字

         ;以下用十进制显示标号的偏移地址
         mov al,[0x7c00+number+0x04]
         add al,0x30      ; ASCII转换
         mov [es:0x1a],al ; 数据传送到显存
         mov byte [es:0x1b],0x04 ;显示属性

         mov al,[0x7c00+number+0x03]
         add al,0x30
         mov [es:0x1c],al
         mov byte [es:0x1d],0x04

         mov al,[0x7c00+number+0x02]
         add al,0x30
         mov [es:0x1e],al
         mov byte [es:0x1f],0x04

         mov al,[0x7c00+number+0x01]
         add al,0x30
         mov [es:0x20],al
         mov byte [es:0x21],0x04

         mov al,[0x7c00+number+0x00]
         add al,0x30
         mov [es:0x22],al
         mov byte [es:0x23],0x04

         mov byte [es:0x24],'D'
         mov byte [es:0x25],0x07

   infi: jmp near infi                 ;无限循环,自己跳自己

  number db 0,0,0,0,0

  times 203 db 0         ;伪指令times 可用于重复它后面的指令若干次
            db 0x55,0xaa ; 主引导扇区有效标志 0x55 和0xAA。

最后，因为时间关系，本章就写下这些内容了，后面将完善更多的汇编指令或另立章节阐述。
