基于Autosar架构下Fls相关函数的使用方法(S32K146)

学习目标：

总结如下几个函数的使用方法：
Fls_Write(TargetAddress,* SourceAddressPtr, Length);
Fls_Erase(TargetAddress, Length)；
Fee_Write( BlockNumber, *DataBufferPtr)
以及Mcal配置完Fee后反应再Flash上的特点

学习内容：

1、Fls_Write(TargetAddress,* SourceAddressPtr, Length)

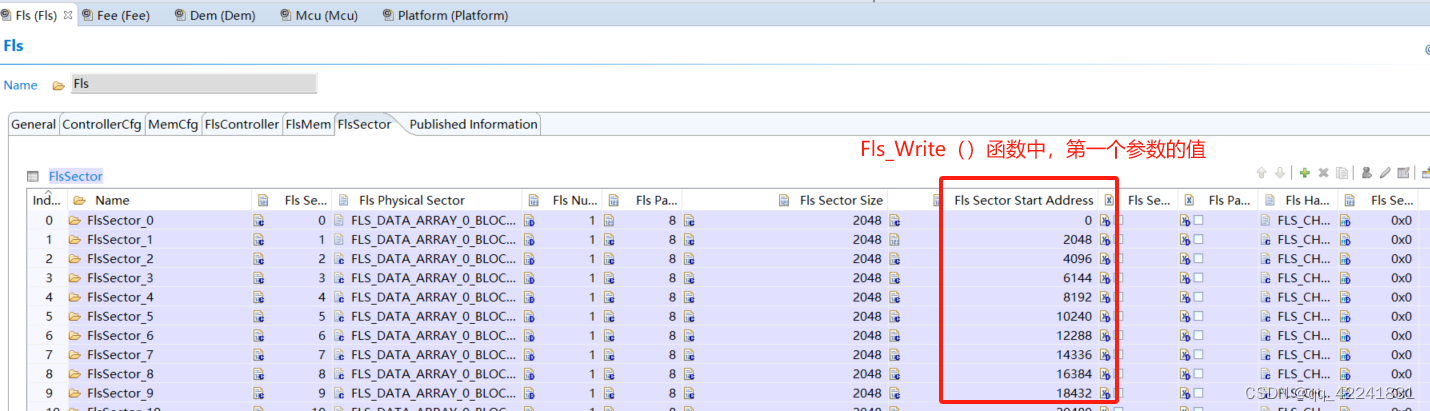

TargetAddress：MCAL配置Fls时Fls Sector Star Address ，逻辑地址。比如下图,这里一定要注意填入的地址要与Sector的首地址对齐

• SourceAddressPtr：没啥特殊的，你要写入数据的地址
• Length：这里要注意，该长度一定要与Flash页大小对齐，mcal中也有页长度的配置，不同Flash的页长度不同。
•

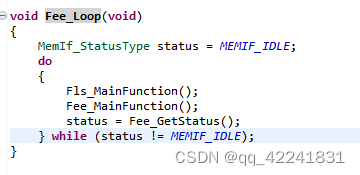

  Autosar架构中，该函数执行结束后并回来立即写入Flash，而是要通过调用 Fls_MainFunction();来开启Job

  2、Fls_Erase(TargetAddress, Length)
  TargetAddress：同上，逻辑地址，且为Sector首地址
  Length：固定为一个Sector的小，S32K146中一个sector大小2048byte
  同样，调用该函数后需要通过Fls_MainFunction()来开启擦除任务。
  3、Fee_Write( BlockNumber, *DataBufferPtr)
  BlockNumber：mcal中配置的group号
  DataBufferPtr：写入数据地址

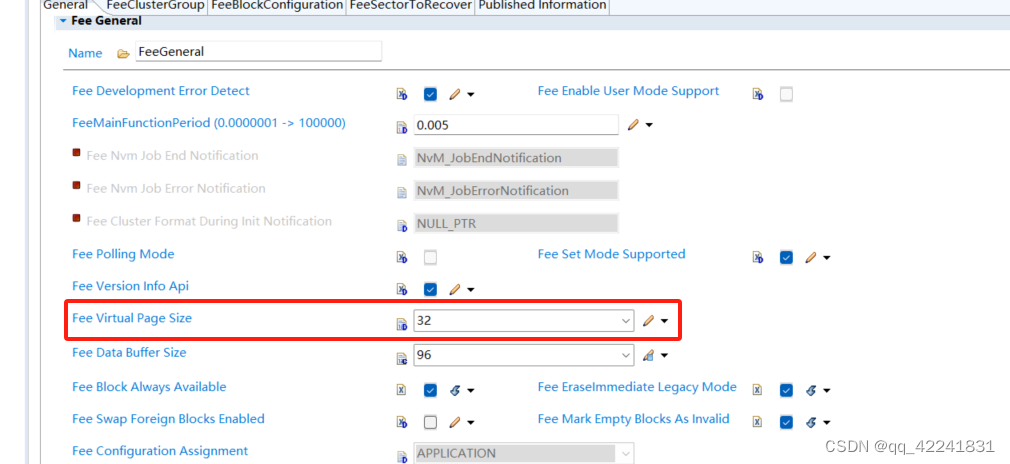

  注意，该函数写入数据长度与Fee Virtual Page Size对齐，本应用中配置为32byte。且数据写入位置为当前

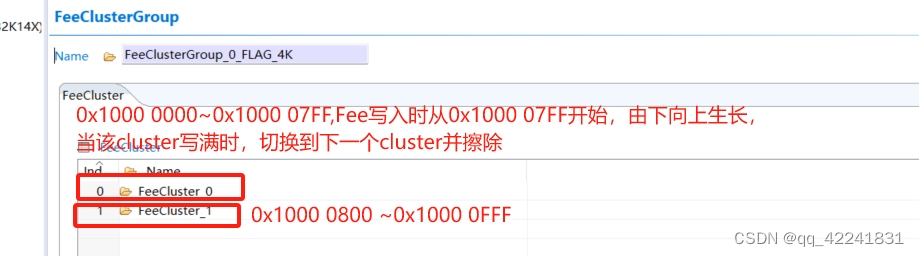

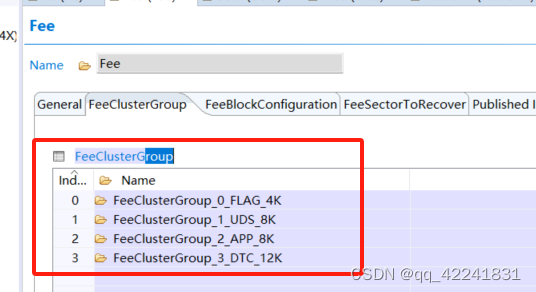

  4、Fee初始化时会生成对应的Cluster头信息，该信息是每一个Fee的Group生成一个(内部的Cluster公用这一个头信息)。比如本项目FLAG_Groupd内部有两个Cluster，每个Cluster只配置一个Sector



![在这里插入图片描述](https://img-blog.csdnimg.cn/5fbc8019843240eaa885dc882e78f01d.pn
5、Fee进行初始化时有如下特点：

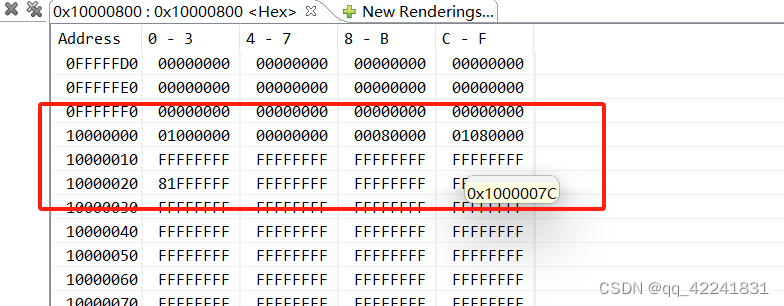

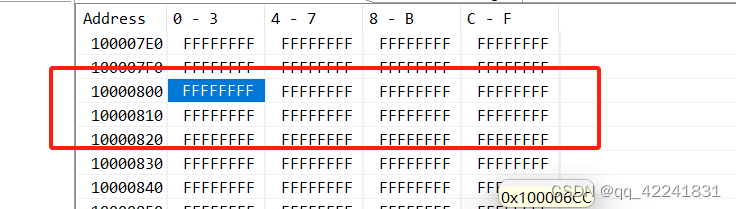

①该任务会在DFlash中以ClusterGroup为单位创建Cluster头信息，且只有组内的第一页会创建该信息
②初始化时回去遍历所有的Cluster头信息
总结：在调用Fee_Init(NULL_PTR)时，程序会以GROUP为单位创建Cluster头。
