一、在OpenGL ES中，将一个3D模型显示到2D屏幕中有以下四个过程

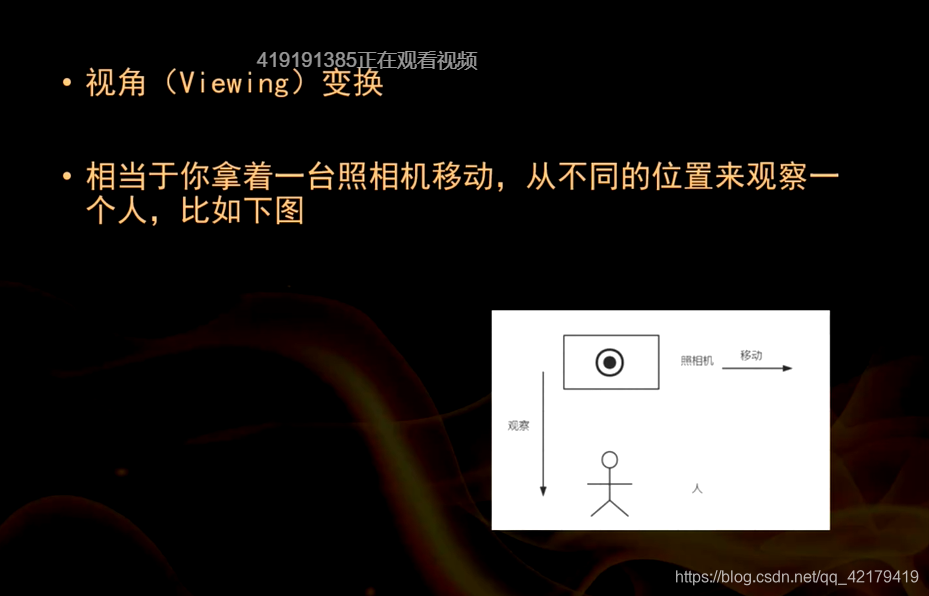

1.视角（Viewing）变换

在这里插入图片描述

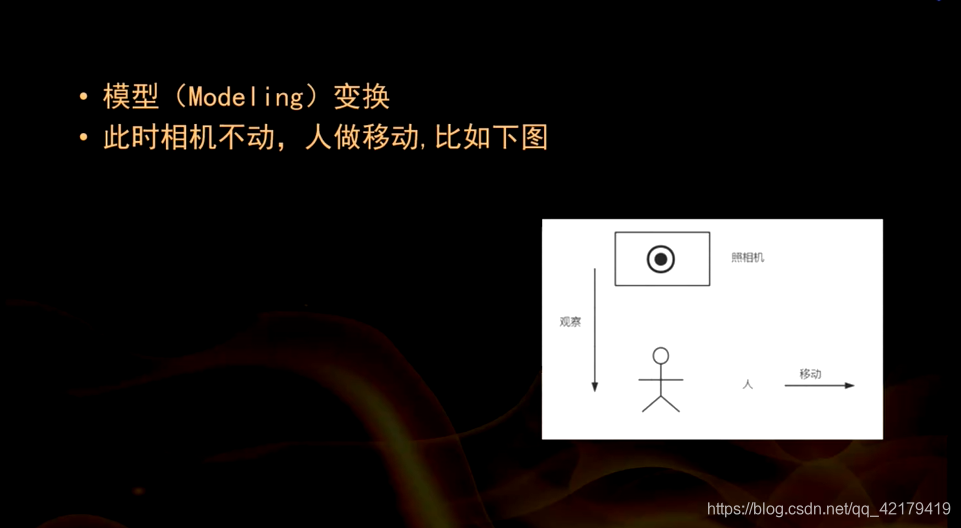

2.模型（Modeling）变换

在这里插入图片描述

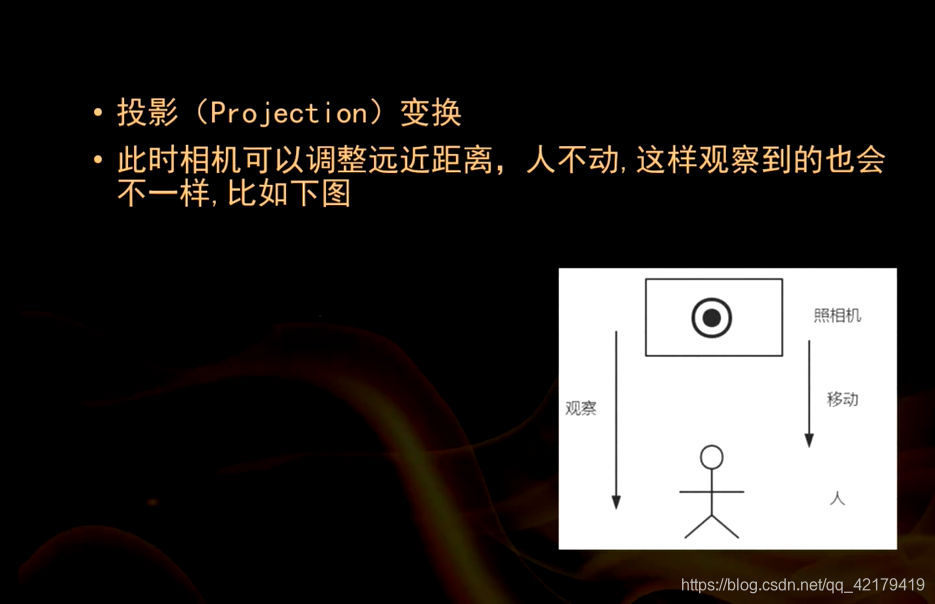

3.投影（Projection）变换

在这里插入图片描述

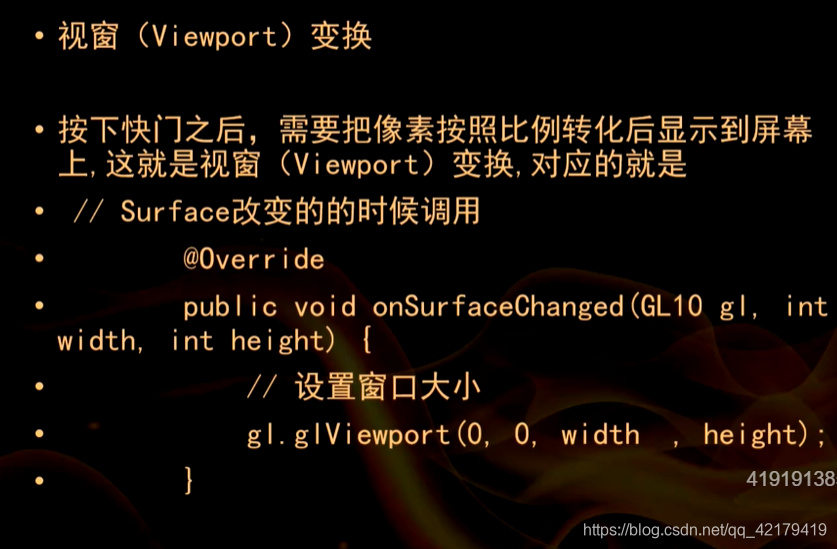

4.视窗（Viewport）变换

在这里插入图片描述

二、视角（Viewing）变换和模型（Modeling）变换操作

这两者产生的效果是一样的，具体的有一下三种变换：

-Translate 平移变换
-Rotate 旋转变换
-Scale 缩放变换

1.平移变换

在平移变换之前，调用一下代码

//设置单位矩阵
gl.glLoadIdentity();

调用gl.glTranslatef(float x,float y, float z)方法进行平移

//向右移动0.6个x坐标
gl.glTranslatef(0.6f,0f,0f)

2.旋转变换

调用gl.glRotatef(float angle,float x,float y,float z)

//以经过(0.1f,0.1f)的直线为轴逆时针旋转70度
gl.glRotatef(70,0.1f,0.1f,0f);

3.缩放变化

调用gl.glScalef(float x,float y,float z)

//x、y、z均变为原来的0.5倍
gl.glScalef(0.5f,0.5f,0f)

MainActivity.java

public class MainActivity extends AppCompatActivity {

    public static GLSurfaceView glSurfaceView;
    @Override
    protected void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);
        glSurfaceView = new GLSurfaceView(this);
        glSurfaceView.setRenderer(new MyRenderer());
        glSurfaceView.setRenderMode(GLSurfaceView.RENDERMODE_WHEN_DIRTY);
        setContentView(glSurfaceView);
    }
}

MyRenderer.java

public class MyRenderer implements GLSurfaceView.Renderer {

    private float[] mArray = new float[]{
   0f,0f,0f,0.5f,0f,0f,0.25f,-0.5f,0f};
    private int[] colorArray = new int[]{

            65535,0,0,0,
            0,65535,0,0,
            65535,655535,0,0};
