由于之前学习FPGA的过程中，没有做一个良好的记录，以及已学知识的扩展，所以从今天开始每一个实验例程和扩展应用，都要做文档记录。本实验，是基于正点原子达芬奇xc7a35tfgg484-2开发板。开发板时钟为50Mhz，采用RS232的通信协议。

1.UART串口通信简介

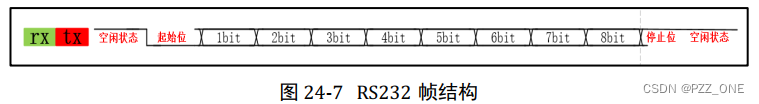

串口数据的发送与接收都是基于帧结构的，即一帧一帧的发送与接收数据。每一帧除了中间包含8bit有效数据外，还在每一帧的开头都必须要有一个起始位，且固定为0；在每一帧的结束时，也必须要有一个停止位，且固定为1，即最基本的帧结构（不包括校验等）有10bit。在不发送或不接收数据的情况下，rx和tx处于空闲状态，此时rx和tx都保持高电平。

后续则在上述实验原理的基础下，完成以下两个实验。

2.实验一：回环测试

输入回环测试，即输入即输出。当上位机通过串口调试工具发送数据给FPGA，FPGA再通过串口接收数据并将接收到的数据返送给上位机，完成串口数据回环。

2.1.串口接收模块

串口发送模块将输入的8位并行数据进行串行输出。串口发送模块uart_rx代码如下：

module uart_rx
#(
	parameter	UART_BPS		=	'd19200,
	parameter	CLK_FREQ		=	'd50_000_000
)
(
	input	wire				sys_clk,
	input	wire				sys_rst_n,
	input	wire				rx,

	output	reg		[7:0]		Po_data,
	output	reg					Po_flag
);
	parameter		BAUD_CNT_MAX = CLK_FREQ/UART_BPS ;

	reg					rx_reg1;
	reg					rx_reg2;
	reg					rx_reg3;

	reg					start_nedge;
	reg					work_en;
	reg		[15:0]		baud_cnt;
	reg					bit_flag;

	reg		[3:0]		bit_cnt;
	reg		[7:0]		rx_data;
	reg					rx_flag;

	//插入两级寄存器进行数据同步，用来消除亚稳态
	always@(posedge sys_clk or negedge sys_rst_n)begin
		if(sys_rst_n == 1'b0)
			rx_reg1	<=	1'b1;
		else
			rx_reg1 <=	rx;
	end

	always@(posedge	sys_clk	or negedge	sys_rst_n)begin
		if(sys_rst_n == 1'b0)
			rx_reg2 <= 	1'b1;
		else
			rx_reg2	<=	rx_reg1;
	end

	always@(posedge sys_clk or negedge sys_rst_n)begin
		if(sys_rst_n == 1'b0)
			rx_reg3	<=	1'b1;
		else
			rx_reg3 <=	rx_reg2;
	end

	always@(posedge
