该文介绍了一个FPGA项目，通过UART串口接收数据，并将接收到的数据稳定显示在数码管上。文中提供了UART数据接收模块和数码管显示模块的Verilog代码实现，以及二进制转BCD码的转换过程。实验中，调试助手发送的十六进制数会转化为对应的数码管显示数值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目标：通过电脑调试助手向FPGA的UART串口接收模块发送数据，然后数据可以稳定显示在数码管上。

实验目的: 练习UART串口模块和数码管的使用。之前已经有文章详细讲解了串口和数码管的开发，故这里直接提供设计思路供大家参考。

（串口文章链接）https://mp.youkuaiyun.com/mp_blog/creation/editor/128935535 https://mp.youkuaiyun.com/mp_blog/creation/editor/127933111

（数码管文章链接）https://mp.youkuaiyun.com/mp_blog/creation/editor/127933111

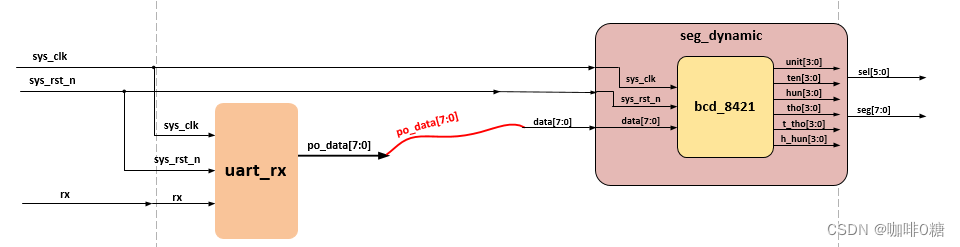

1. 模块框图

2. RTL代码

2.1 顶层模块

`timescale  1ns/1ns

module  smg_uart
(
   input   wire           sys_clk     ,
   input   wire           sys_rst_n   ,
   input   wire           rx          ,

   output  wire     [5:0]   sel         , //数码管位选信号
   output  wire     [7:0]   seg           //数码管段选信号
);

parameter   UART_BPS    =   20'd9600        ,   //波特率
            CLK_FREQ    =   26'd50_000_000  ;

wire    [7:0]   data;

uart_rx
#(
    .UART_BPS    (UART_BPS  ),  //串口波特率
    .CLK_FREQ    (CLK_FREQ  )   //时钟频率
)
uart_rx_inst
(
    .sys_clk    (sys_clk    ),
    .sys_rst_n  (sys_rst_n  ),
    .rx         (rx         ),

    .po_data    (data    )

);

seg_dynamic   seg_dynamic_inst
(
     .sys_clk     (sys_clk) ,
     .data        (data   ) ,
     .sys_rst_n   (sys_rst_n) ,

     .sel         (sel    ) ,
     .seg         (seg    )

);

endmodule

2.2 UART数据接收模块

`timescale 1ns/1ns
//接收8位串行数据后转并行

module    uart_rx
#(
    parameter     UART_BPS = 'd9600,       //9600BPS
	              CLK_FREQ = 'd50_000_000  //50MHZ
)
(
    input    wire        sys_clk      ,
	input    wire        sys_rst_n    ,
	input    wire        rx           ,

    output   reg  [7:0]  po_data
);
localparam  BAUD_CNT_MAX    =   CLK_FREQ/UART_BPS   ;  //接受1bit数据所需多少个脉冲周期
reg             rx_reg1;
reg             rx_reg2;
reg             rx_reg3;
reg             start_nedge;
reg             bit_flag;
reg    [3:0]    bit_cnt;
reg             work_en;
reg    [15:0]   baud_cnt;
reg    [7:0]    rx_data;
reg             rx_flag;
reg             po_flag;
reg    [7:0]   data;

//rx_reg: 进行打拍操作，消除亚稳态
always @(posedge sys_clk or negedge sys_rst_n)
     if( !sys_rst_n ) begin
	    rx_reg1 <= 1'b1;
		rx_reg2 <= 1'b1;
		rx_reg3 <= 1'b1;
		end
     else   begin
        rx_reg1 <= rx;
        rx_reg2 <= rx_reg1;
        rx_reg3 <= rx_reg2;
