肖特基二极管

肖特基二极管：

此节为学习笔记，为自己学习记录总结使用。如有错误，请联系更正

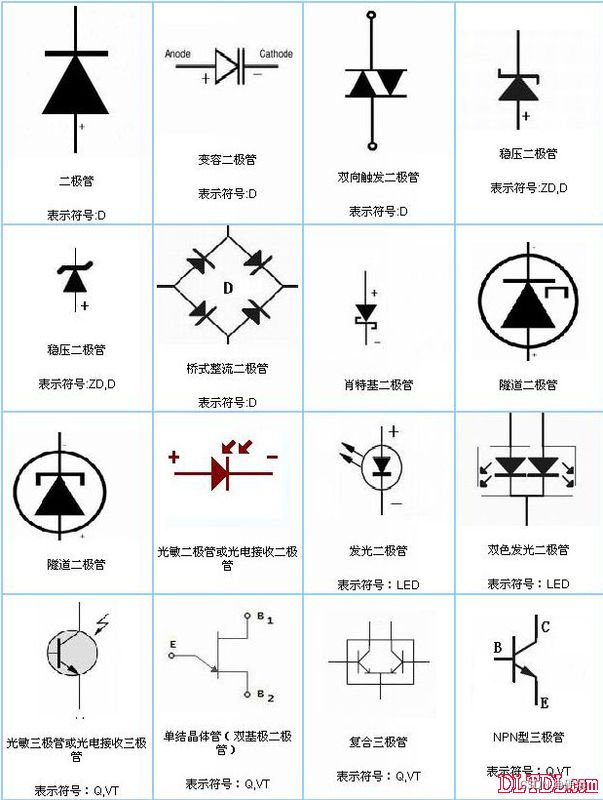

首先总结下二极管的电路符号：

学习总结

首先回顾下普通的二极管，二极管就是起着保持单向电流的作用，即

1. 正向偏置下，三角形箭头指示电流通过的方向。
2. 反向偏置下，理想情况是电流不通过二极管，但实际上会有一点漏电流。（漏电流是因为pn结内，反向电压的作用下，少数载流子漂移导致的微弱电流，具体后面写笔记在记录，先粗略知道）
3. 还有一个参数，反向恢复时间trr，就是指二极管由正向状态变成反向状态的时间。

B站大学up@小鱼教你模数电，做实验讲解：
链接: link

@寒武纪魔道电子，应用讲解：
链接: link

结合实际应用总结：

随时补充，欢迎大佬补充。

肖特基二极管的出现主要就是为了应对

1. 切换速度快，就是trr小，一般二极管trr在500ns，肖特基能到10ns
   ，所以经常应用于高频情况下的波形失真，比如开关电源电路中。
2. 导通压降小，所以损耗小。

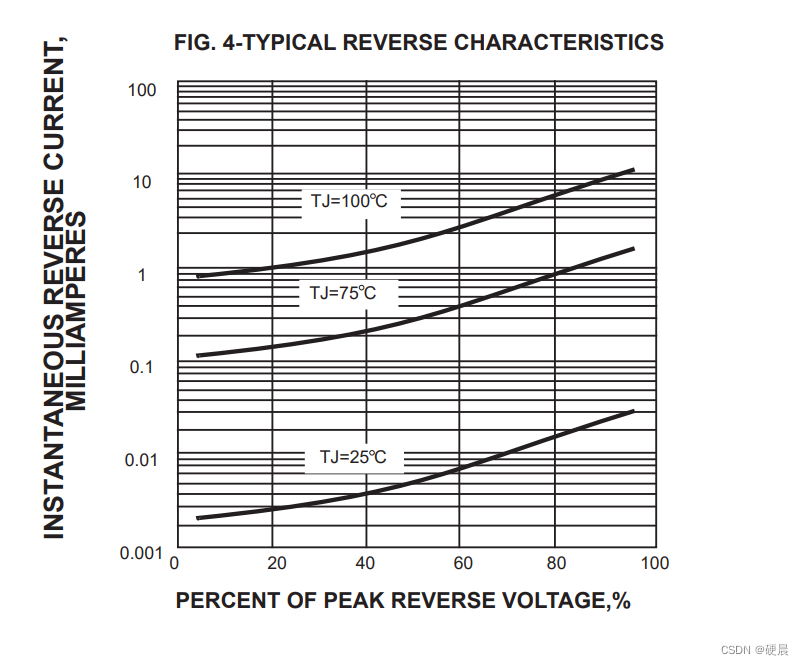

3. 受温度影响大，如下图中，用DSS12的反向电流曲线可以看出，温度越高，漏电流越大。

实际应用还得考虑它的成本比较贵，所以还是的针对使用场合。

小知识点：

随时进行补充，方便学习：

1. 反向电流
   二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流(leakage current)。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
2. 肖特基结构
   普通二极管是PN结，肖特基是N型+金属。
