西门子1200 高速计数器使用：配置，CTRL_HSC指令使用

1.配置计数器

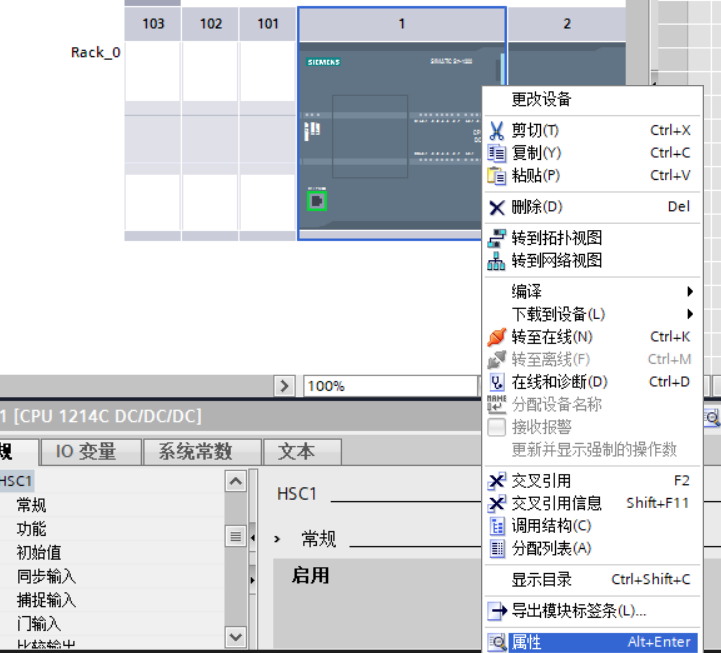

1.1右键PLC，点属性

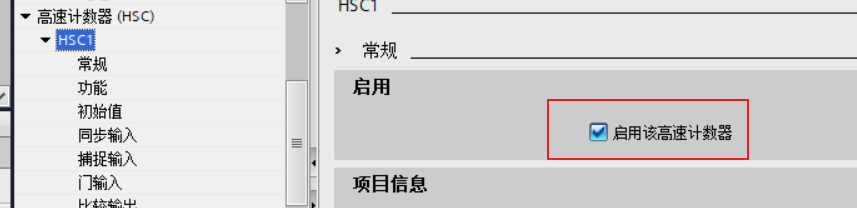

1.2例如使用高速计数器1，选择HSC1，勾选启用该高速计数器

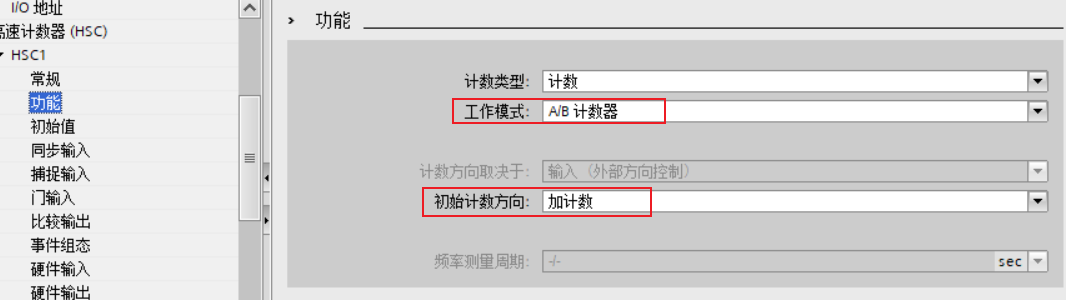

1.3 选择计数模式，计数方向，一般是A/B计数器，加计数

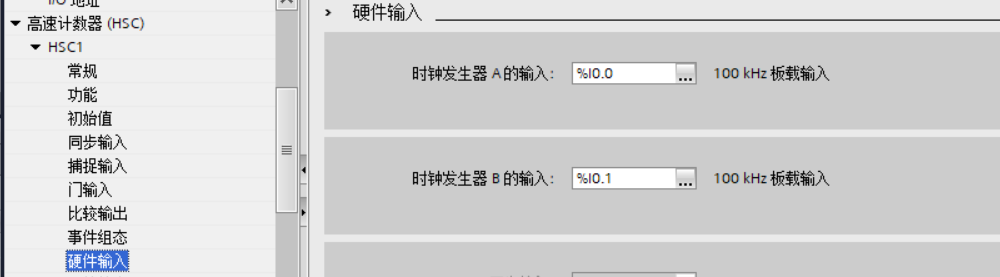

1.4，修改硬件输入，两个高速I点，一般默认

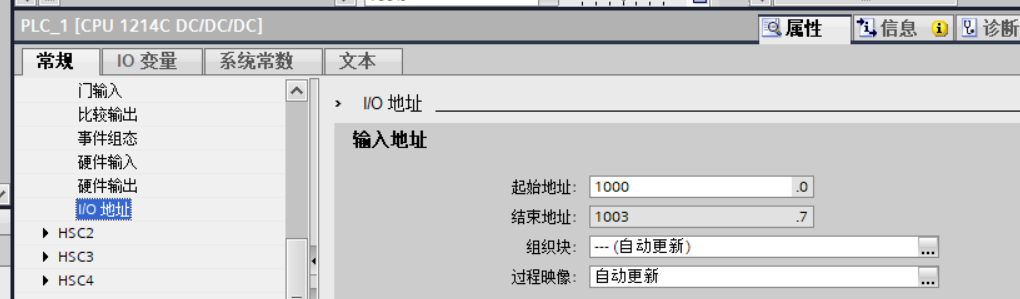

1.5,修改计数值的存储地址，点I/O地址修改，图示的意思是存在ID1000-ID1004四个字节中，32位。一般是默认，不修改

2.使用指令

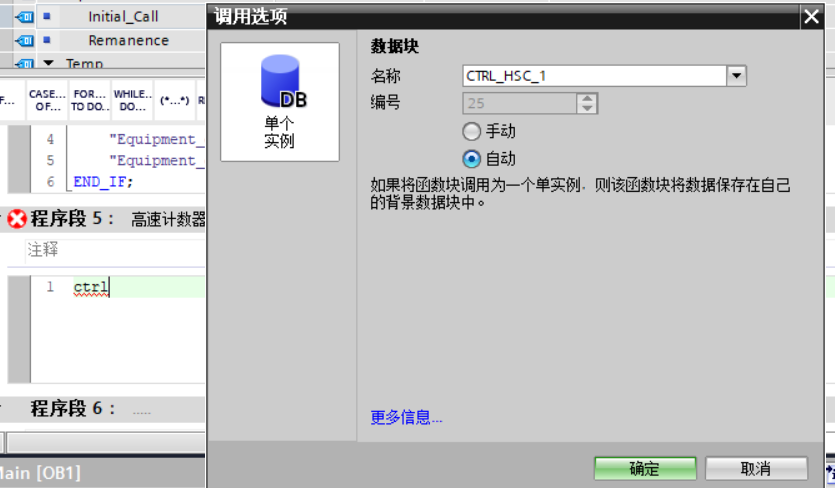

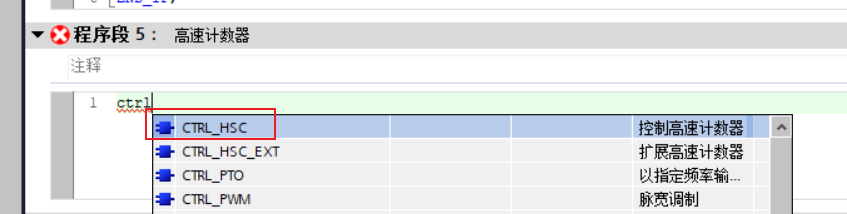

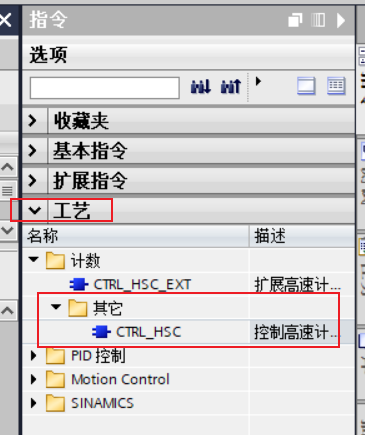

2.1输入ct，选CTRL_HSC,控制高速计数器指令，或者在指令栏工艺-->其它里面，左键按住拖过来

，确认指令后，自动弹出创建实例数据块，修改名字，然后点确认

3.指令引脚功能介绍

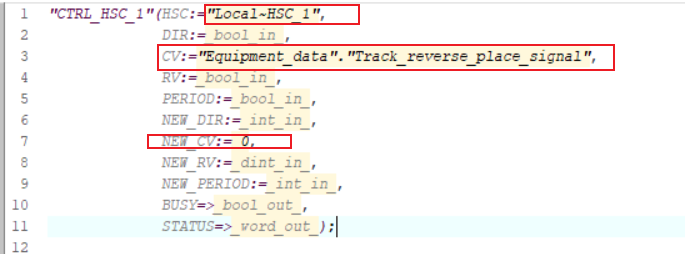

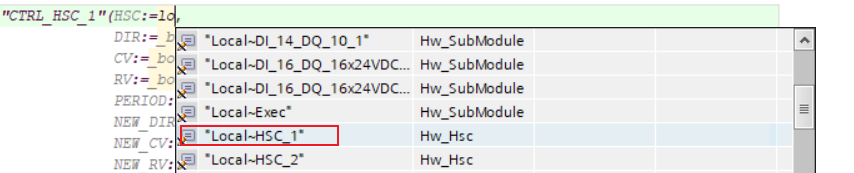

3.1一般用的就3个，HSC、CV、NEW_CV,HSC:硬件地址，例如用的HSC1，就填:Local~HSC_1

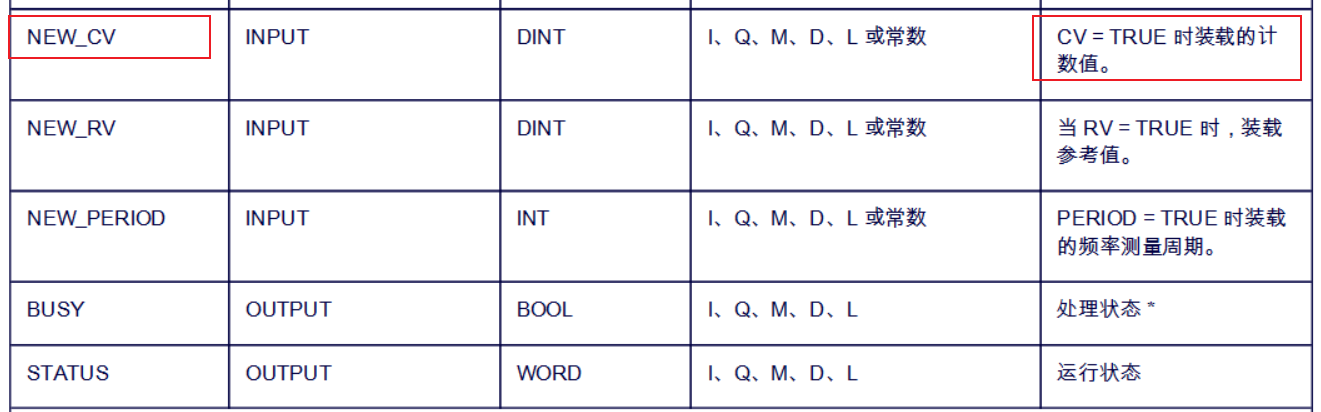

CV:计数值设值使能，NEW_CV：新的计数值，两个配套使用，当CV为TRUE时装载计数值，上面的例子用的HSC1，即把ID1000的值改成NEW_CV，一般NEW_CV:=0,用来清零，CV对应一个清零触发信号

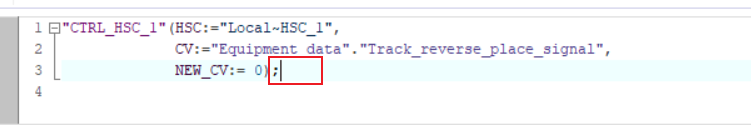

在后面按下ENTER，没用到的引脚就没了

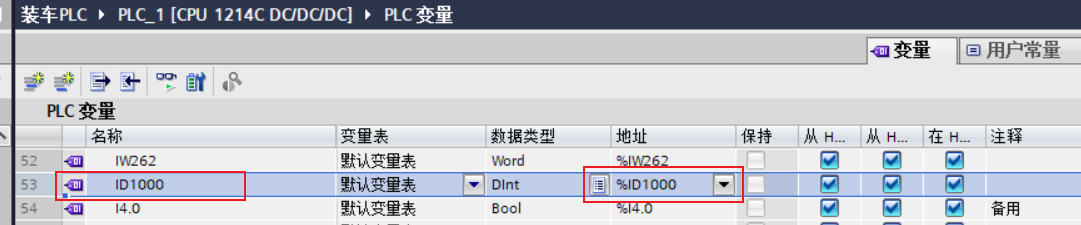

3.2 计数值使用，PLC变量表中，搞一个DINT类型变量对应上计数值的地址即可

4.使用帮助

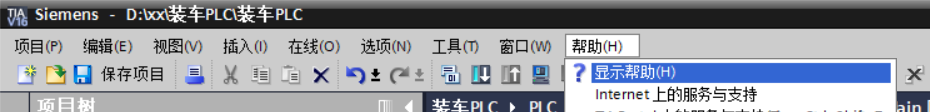

右键帮助，选择显示帮助

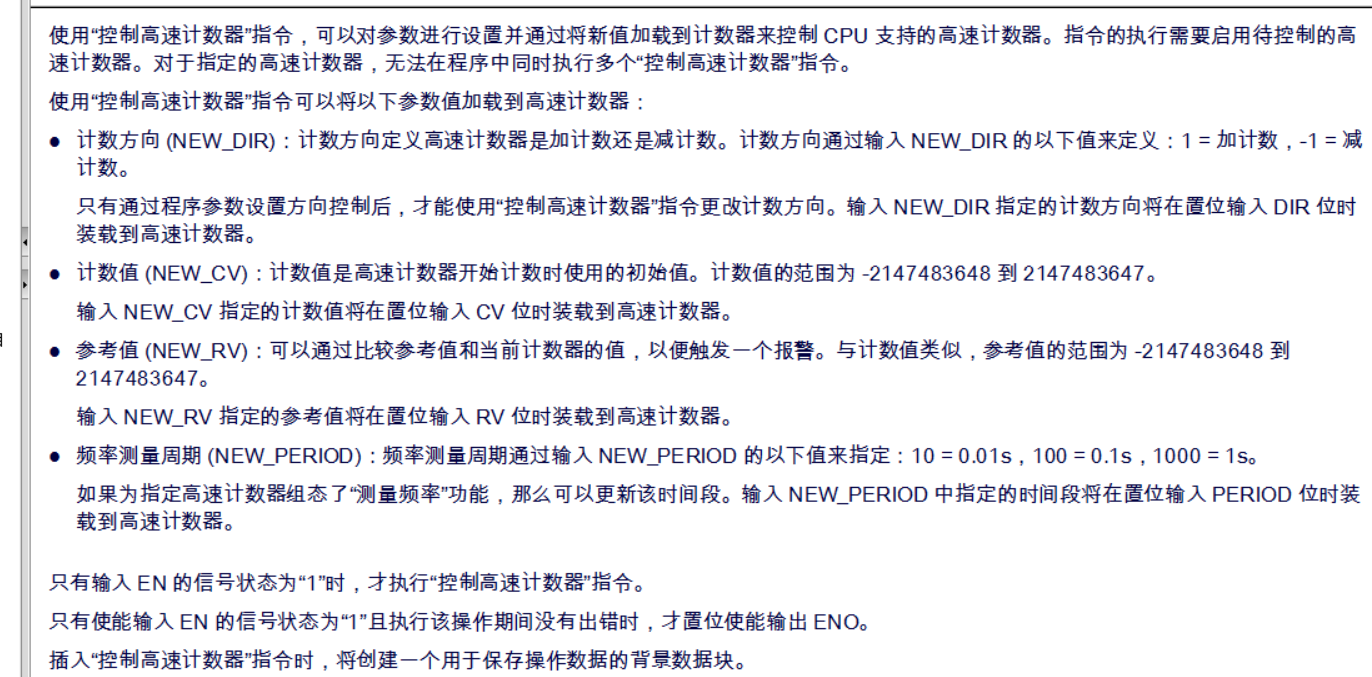

输入关键字搜索
