动力减振实验

一、实验目的
1、了解动力减振的原理；
2、学习减振效果的测试、评价。
二、实验内容
(1)实验仪器的选择
① INV1601C型振动教学实验仪；
② INV1601T型振动教学实验台；
③ 速度传感器；
④ 调速电机；
⑤ 动力吸振器。
(2)实验所需软件的选择
① INV1601型DASP软件。

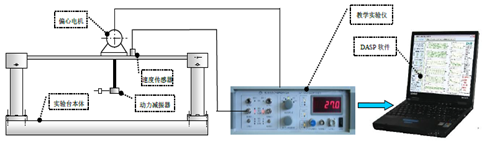

图1 仪器连接示意图

三、实验步骤
(1)仪器的安装
① 激励电机安装：用夹板把偏心电机安装在梁的中部，偏心电机的电源线接到INV1601C试验仪后面板的调压器的功率输出端，将INV1601B试验仪后面板的“功率输出选择”开关拨到“功率输出B”；
② 动力减振器安装：把动力减振器上安装上调节螺母，安装在梁的中部螺孔中拧紧。
(2)实验具体操作流程
① 开机进入INV1601型DASP软件的主界面，选择“单通道”按钮。
② 在“采样参数”菜单中设置采样频率为200HZ，程控1倍、采样点数2K、工程单位 ，同时用速度传感器测量时，应将档位拨到速度计的位移档，这样可以减少高频成分对信号波形的影响。
③ 打开“幅值计”按钮，调节INV1601型试验仪前面板的“功率幅度调节”旋钮使电机和梁产生共振，记录其幅值，调节减振器上的调节螺母，观察波形，使其幅值达到最小时，停止调节，记录其幅值。
