射频集成电路设计——差分电感仿真

前言

在差分射频电路中，如低噪放和振荡器等，电电路往往设计为完全对称的结构，此时普遍采用差分电感作为射频信号的输入端口。以之前的螺旋电感仿真为基础，在此基础上进行port端口的设计，即可实现差分电感的仿真。

射频集成电路设计_片上电感设计https://blog.youkuaiyun.com/qq_41252759/article/details/144753742

设计步骤

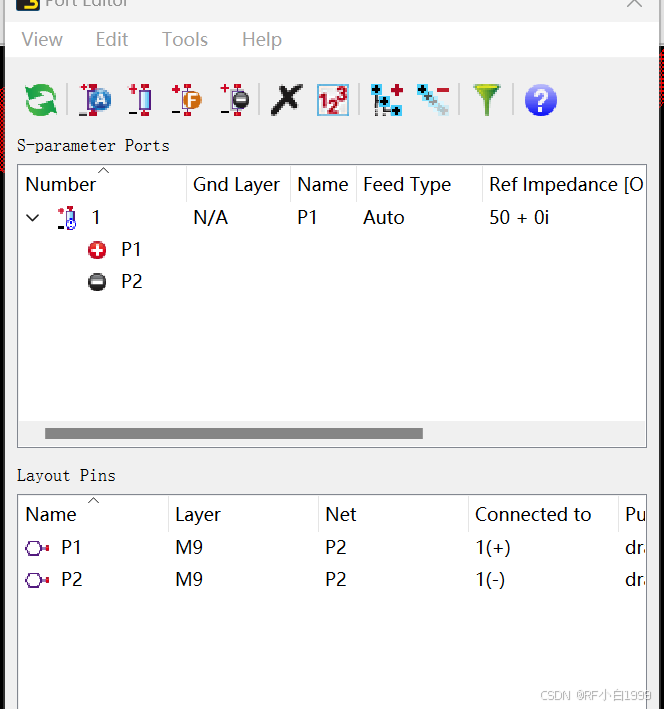

step1.在版图仿真中单击port设置界面，将P2端口移动到P1端口的gnd位置，这样就实现了差分端口的设置。

step2.运行EM仿真就可以得到S11参数，然后导出S1P文件进行原理图仿真，即可查看该电感的L和Q值
