在Allegro设计中，如果你发现丝印字符过大或过小，可以通过设置字体来解决。步骤包括：点击Prmed图标进入Design Parameter Editor，然后在Text中选择Setup text sizes，设置text blk的长宽高。完成设置后，使用Edit—change，在Options中根据需求选择变更subclass或只更改Text block的字体大小。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

丝印字符是不是要么太小？

要么太大？

想看的清楚一点？

解决方案：

先设置字体

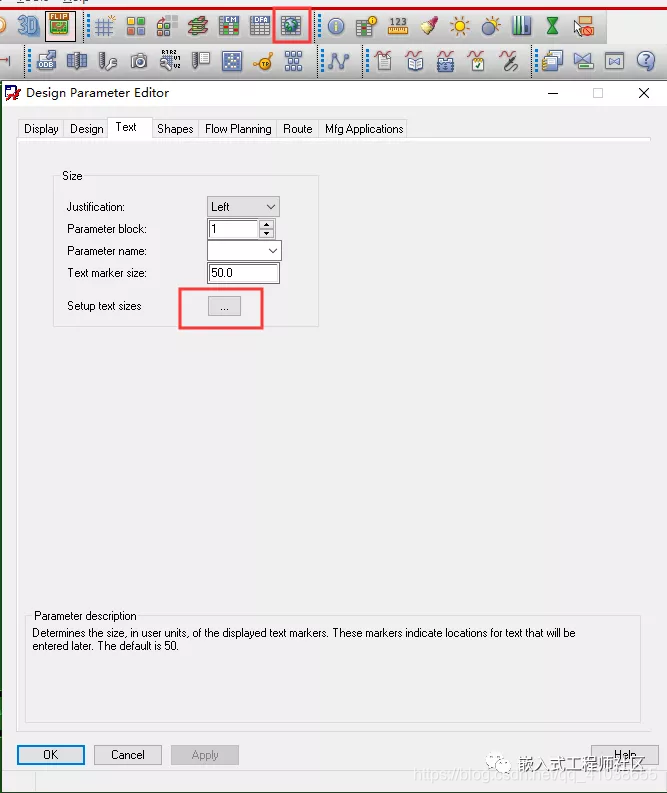

单击Prmed 图标

进入Design Parameter Editor 对话框

在 Text 中

进入 Setup text sizes

在这里插入图片描述

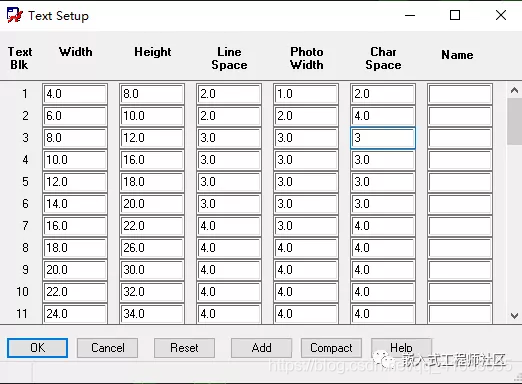

弹出的Text Setup 对话框

在这里插入图片描述

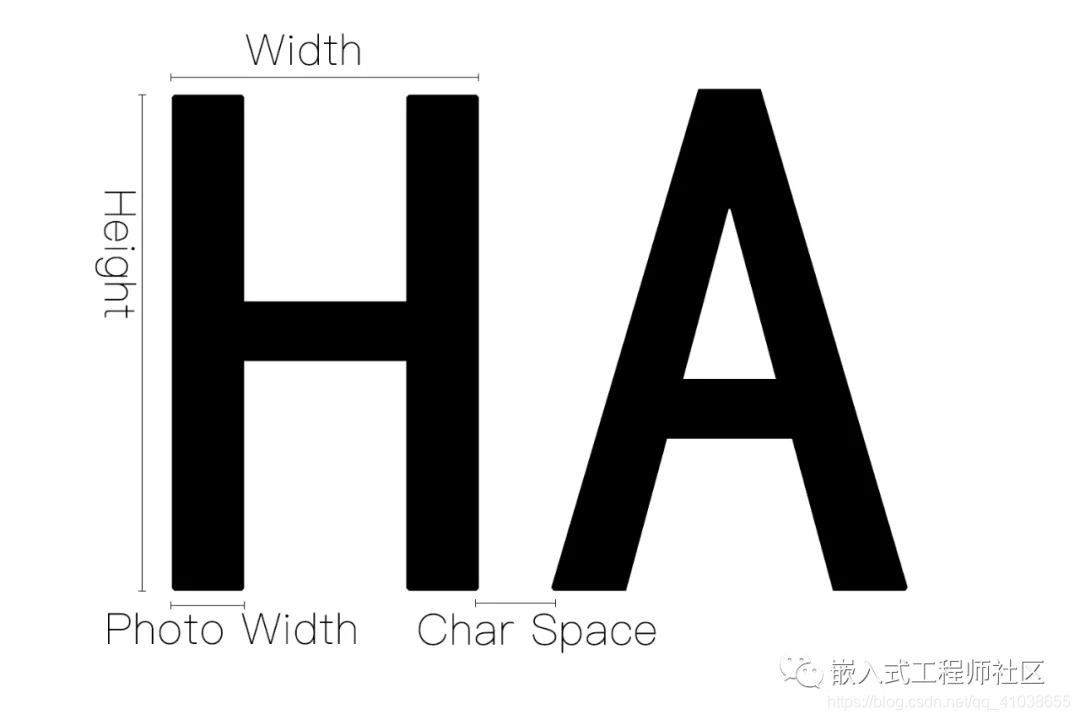

text blk：字体编号

  Width：字符宽度

   Height：字符高度

   Line Space：字符行间距

   Photo Width：字符丝印线宽

   Char Space：字符字体间的间距

在这里插入图片描述

按照自己的需要设置字体的长宽高各个值

设置完成后，更改字体小

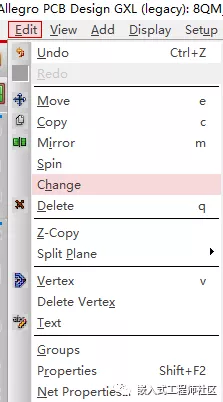

单击Edit—change

在这里插入图片描述
在Options中

如果需要换层

就选中所需更改字体的目标subclass

注意：不能更改Class ，只能更换subclass

如果只更改字体大小

选中Text block
