二进制码、格雷码与独热码

最新推荐文章于 2025-06-30 11:57:29 发布
最新推荐文章于 2025-06-30 11:57:29 发布
阅读量3.4k 收藏 4
点赞数 1
CC 4.0 BY-SA版权
分类专栏： Verilog与FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40946355/article/details/106898938

1.介绍

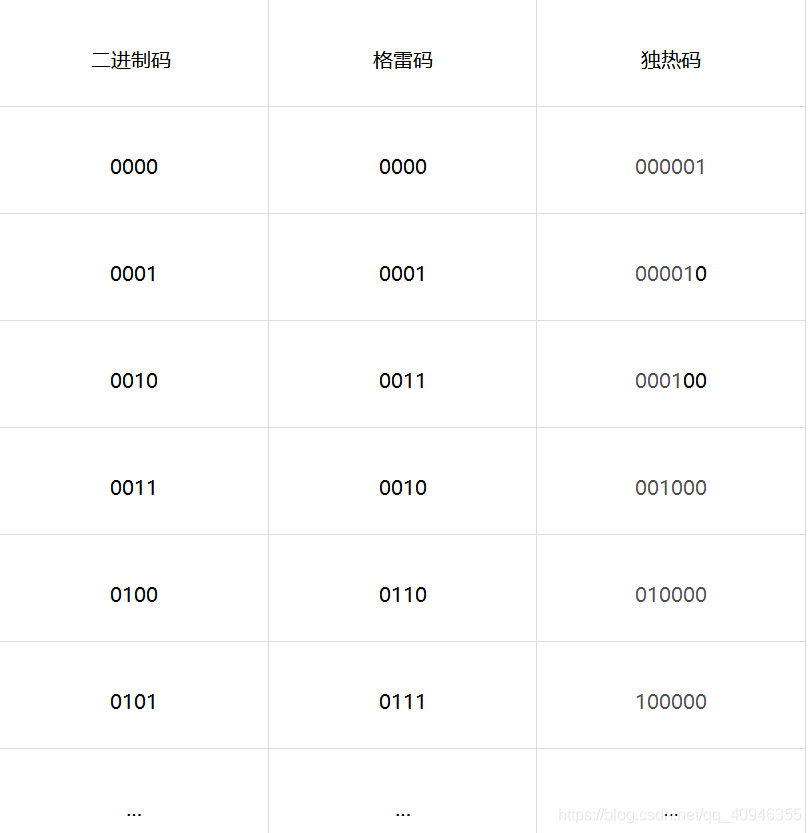

在Verilog中最常用的编码方式有二进制编码(Binary)、格雷码(Gray-code)编码、独热码(One-hot)编码。
在这里插入图片描述
2.优缺点
（1）格雷编码
相邻状态转换时只有一个状态位发生翻转，这样能
.消除状态转换时由多条状态信号线的传输延迟所造成的毛刺；
.减少充放电次数，从而降低功耗。

（2）独热编码
即 One-Hot编码，又称一位有效编码，在状态机中很常见。其方法是使用N位状态寄存器来对N个状态进行编码，每个状态都由他独立的寄存器位，并且在任意时候，其中只有一位有效。
.资源消耗量大，使用较多的触发器；
.状态译码简单，译码逻辑简单，可减少组合逻辑；
.速度独立于状态数量。翻转快，不影响其他逻辑电路；
.生成电路面积可能缩小。独热编码占用较多的位，也就是消耗较多的触发器，但这些额外触发器占用的面积可与译码电路省下来的面积相抵消。
