特点：位宽参数化

实现代码如下：

`timescale 1ns / 1ps
//
// Company: nssc
// Engineer: liumeng
// Create Date:    09:34:27 12/28/2021
// Module Name:    bin_to_one_hot
// Revision 0.01 - File Created
//
module bin_to_one_hot #
       (
           parameter BIN_WIDTH = 4
       )(
           input[BIN_WIDTH-1:0]        d_bin,
           output[2**BIN_WIDTH-1:0]    q_one_hot
       );

parameter PART_NUMBER = BIN_WIDTH>>1;
parameter EXT_BIT = BIN_WIDTH%2;
wire[3:0] q_one_hot_temp [PART_NUMBER-1:0];
wire[PART_NUMBER-1+1:0] q_one_hot_cal[2**BIN_WIDTH-1:0];

genvar i,j;
generate
    for (i=0; i<PART_NUMBER; i=i+1) begin :loop_1
        bin_to_one_hot_2_4 bin_to_one_hot_2_4(
                               .d_bin       ( d_bin[PART_NUMBER*i+1:PART_NUMBER*i]      ),
                               .q_one_hot   ( q_one_hot_temp[i]                         )
                           );
    end
endgenerate

generate
    if (EXT_BIT) begin
        for (i=0; i<2**BIN_WIDTH; i=i+1) begin : loop
            for (j=0; j+1<PART_NUMBER+1; j=j+1) begin : loop
                if (i<2**(BIN_WIDTH-1)) begin
                    assign q_one_hot_cal[i][j+1] = ~d_bin[BIN_WIDTH-1] & q_one_hot_cal[i][j] & q_one_hot_temp[j][i[2*j+1:2*j]];;
                end else begin
                    assign q_one_hot_cal[i][j+1] = d_bin[BIN_WIDTH-1] & q_one_hot_cal[i][j] & q_one_hot_temp[j][i[2*j+1:2*j]];;
                end
            end
            assign q_one_hot_cal[i][0] = 1'b1;
            assign q_one_hot[i] = q_one_hot_cal[i][PART_NUMBER];
        end
    end else begin
        for (i=0; i<2**BIN_WIDTH; i=i+1) begin : loop
            for (j=0; j+1<PART_NUMBER+1; j=j+1) begin : loop
                assign q_one_hot_cal[i][j+1] = q_one_hot_cal[i][j] & q_one_hot_temp[j][i[2*j+1:2*j]];
            end
            assign q_one_hot_cal[i][0] = 1'b1;
            assign q_one_hot[i] = q_one_hot_cal[i][PART_NUMBER];
        end
    end

endgenerate

endmodule

其中使用到的bin_to_one_hot_2_4代码：

`timescale 1ns / 1ps
//
// Company: nssc
// Engineer: liumeng
// Create Date:    20:07:24 12/20/2021
// Module Name:    bin_to_one_hot_2_4
// Revision 0.01 - File Created
//
module bin_to_one_hot_2_4(
           input[1:0]      d_bin,
           output[3:0]     q_one_hot
       );

assign q_one_hot[0] = ~d_bin[1] & ~d_bin[0];
assign q_one_hot[1] = ~d_bin[1] & d_bin[0];
assign q_one_hot[2] = d_bin[1] & ~d_bin[0];
assign q_one_hot[3] = d_bin[1] & d_bin[0];

endmodule

仿真代码如下：

`timescale 1ns / 1ps
//
// Company: nssc
// Engineer: liumeng
// Create Date:    11:03:55 12/28/2021
// Module Name:    sim_bin_to_one_hot
// Revision 0.01 - File Created
//
module sim_bin_to_one_hot;
	parameter BIN_WIDTH = 3;
	reg [BIN_WIDTH-1:0]			d_bin;
	wire [2**BIN_WIDTH-1:0]		q_one_hot;

	bin_to_one_hot #(.BIN_WIDTH(BIN_WIDTH)) uut (
		.d_bin(d_bin),
		.q_one_hot(q_one_hot)
	);

	initial begin
		d_bin = {BIN_WIDTH{1'b0}};
		#200;
		repeat(100) begin
			d_bin = d_bin + 1;
			#200;
		end

	end

endmodule

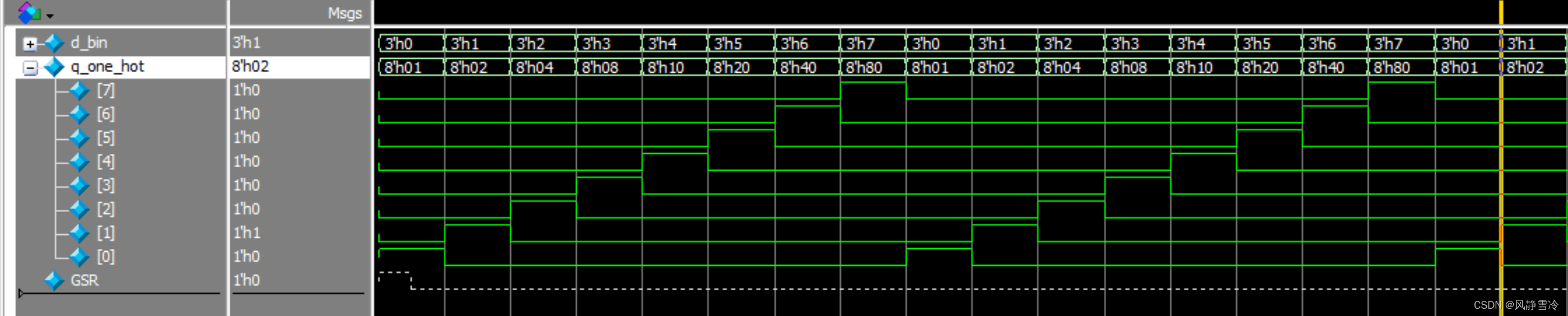

仿真波形见下图：
