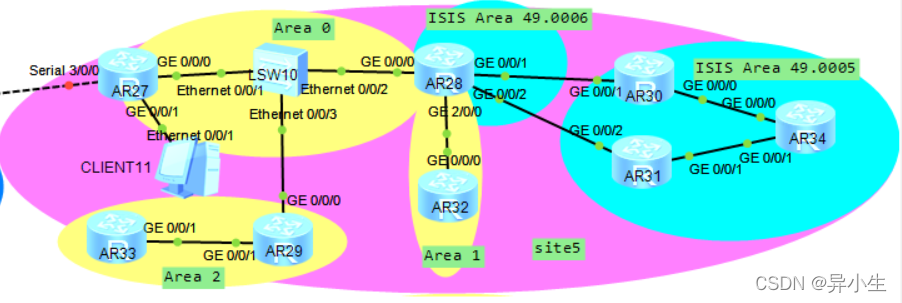

在这里插入图片描述
错点还原：
#AR28
acl 2000
rule 5 deny source 10.5.1.32 0
int g 0/0/2
traffic-filter outbound acl 2000

题目：AR32的 loopback0 接口地址无法访问ISIS区域的部分地址。

一、故障根因判断
AR32loopbac 0 接口地址无法访问AR31的所有地址和AR34的g 0/0/1接口地址，根本原因是因为AR28的g 0./0/2接口的出方向上做了流量过滤。

二、故障分析
2.1、故障现象重现，在AR32上执行 ping -a 10.5.1.32 x.x.x.x {其中x.x.x.x 为ISIS区域的所有地址}，发现确实存在部分地址无法访问的现象，无法访问的地址如下：

       <AR32>ping -a 10.5.1.32 10.5.130.31
 PING 10.5.130.31: 56  data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out

--- 10.5.130.31 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
------------------------------------------------------------------------------
<AR32>ping -a 10.5.1.32 10.5.1.31
PING 10.5.1.31: 56  data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out

  --- 10.5.1.31 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
-----------------------------------------------------------------------------
<AR32>ping -a 10.5.1.32 10.5.14.31
PING 10.5.14.31: 56  data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out

--- 10.5.14.31 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
------------------------------------------------------------------------------
<AR32>ping -a 10.5.1.32 10.5.14.34
PING 10.5.14.34: 56  data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out

---- 10.5.14.34 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
……
省略可以ping 通的地址

由测试结果得知，AR32 loopback0 接口无法访问的地址如下：
a、AR31的loopback0 接口，ip 地址为 10.5.1.34；
b、AR31的g0/0/1接口，ip 地址为 10.5.14.31；
c、AR31的g0/0/2接口，ip 地址为 10.5.130.31；
d、AR34的g0/0/1接口，IP地址为10.5.14.34；
需要检查AR32的路由表中是否存在对应的路由条目。

2.2、在AR32上执行display ip routing-table 命令，查看AR32的路由表，输出结果如下：

<AR32>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
     Destinations : 21       Routes : 21

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

  10.5.1.27/32    OSPF    10   2           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.28/32    OSPF    10   1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.29/32    OSPF    10   2           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.30/32    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.31/32    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.32/32    Direct  0    0           D   127.0.0.1       LoopBack0
  10.5.1.33/32    OSPF    10   3           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.1.34/32    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.14.0/24    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.34.0/24    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
  10.5.40.0/24    OSPF    10   3           D   10.5.239.28     GigabitEthernet0/0/0
 10.5.128.0/24    OSPF    10   2           D   10.5.239.28     GigabitEthernet0/0/0
 10.5.129.0/24    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
 10.5.130.0/24    O_ASE   150  1           D   10.5.239.28     GigabitEthernet0/0/0
 10.5.239.0/24    Direct  0    0           D   10.5.239.32     GigabitEthernet0/0/0
 10.5.239.32/32   Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 10.5.239.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0

由输出结果得知，AR32的路由表中存在ISIS区域的所有路由，说明AR28上将ISIS进程引入到了OSPF进程中。接着需要查看ISIS区域设备的路由表中是否存在OSPF区域的路由，以此判断AR28上是否将OSPF进程引入到了ISIS进程中。

2.3、在AR31和AR34上执行display ip routing-table 命令，查看AR31和AR34的路由表，输出结果如下：

<AR31>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
     Destinations : 23       Routes : 23

  Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

  10.5.1.27/32  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
  10.5.1.28/32  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
  10.5.1.29/32  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
  10.5.1.30/32  ISIS-L1 15   20          D   10.5.14.34      GigabitEthernet0/0/1
  10.5.1.31/32  Direct  0    0           D   127.0.0.1       LoopBack0
  10.5.1.32/32  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
  10.5.1.33/32  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
  10.5.1.34/32  ISIS-L1 15   10          D   10.5.14.34      GigabitEthernet0/0/1
  10.5.14.0/24  Direct  0    0           D   10.5.14.31      GigabitEthernet0/0/1
 10.5.14.31/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
10.5.14.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  10.5.34.0/24  ISIS-L1 15   20          D   10.5.14.34      GigabitEthernet0/0/1
  10.5.40.0/24  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
 10.5.128.0/24  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
 10.5.129.0/24  ISIS-L1 15   30          D   10.5.14.34      GigabitEthernet0/0/1
 10.5.130.0/24  Direct  0    0           D   10.5.130.31     GigabitEthernet0/0/2
10.5.130.31/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
10.5.130.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
10.5.239.0/24  ISIS-L2 15   74          D   10.5.130.28     GigabitEthernet0/0/2
=============================================================
<AR34>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
     Destinations : 16       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    0.0.0.0/0   ISIS-L1 15   10          D   10.5.14.31      GigabitEthernet0/0/1
                ISIS-L1 15   10          D   10.5.34.30      GigabitEthernet0/0/0
  10.5.1.30/32  ISIS-L1 15   10          D   10.5.34.30      GigabitEthernet0/0/0
  10.5.1.31/32  ISIS-L1 15   10          D   10.5.14.31      GigabitEthernet0/0/1
  10.5.1.34/32  Direct  0    0           D   127.0.0.1       LoopBack0
  10.5.14.0/24  Direct  0    0           D   10.5.14.34      GigabitEthernet0/0/1
 10.5.14.34/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
10.5.14.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  10.5.34.0/24  Direct  0    0           D   10.5.34.34      GigabitEthernet0/0/0
 10.5.34.34/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
10.5.34.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 10.5.129.0/24  ISIS-L1 15   20          D   10.5.34.30      GigabitEthernet0/0/0
 10.5.130.0/24  ISIS-L1 15   20          D   10.5.14.31      GigabitEthernet0/0/1

由输出结果得知，AR31的路由表中存在OSPF区域的所有路由，AR34上存在两条缺省路由下一跳分别指向AR30和AR31，说明AR28上将OSPF进程引入到了ISIS进程中，两个进程都存在对方区域的所有路由信息，说明全网路由可达，不存在路由过滤策略。初步判断可能在AR28、AR31、AR32、AR34上存在针对AR32loopback 0接口地址的流量过滤策略。由于AR28、AR31存在登陆权限限制问题，所以先查看AR32、AR31、AR34上是否存能够导致故障现象的流量过滤策略。

2.4、在AR31、AR32、AR34上分别执行display acl all、display traffic-filter applied-record、display traffic-policy applied-record 命令，查看是否存在针对AR32loopback0 接口的流量过滤策略。
……
省略输出结果
由输出结果得知，AR31、AR32、AR34均未发现能够导致故障现象的流量过滤策略，判断AR28可能存在针对AR32loopback0接口的流量过滤策略，但因AR28存在登陆权限无法直接进行检查，只能间接进行测试验证故障根因。

2.5、在AR32上执行 tracert -a 10.5.1.32 10.5.1.34 命令，间接测试AR28上是否存在流量过滤策略，输出结果如下：

<AR32>tracert -a 10.5.1.32 10.5.1.34

traceroute to  10.5.1.34(10.5.1.34), max hops: 30 ,packet length: 40,press CTRL_C to break

 1 10.5.239.28 40 ms  20 ms  20 ms

 2  * 10.5.129.30 80 ms  *

 3 10.5.34.34 60 ms  *  40 ms

由输出结果得知，在AR32上以loopback 0 为源地址去tracert AR34的loopback 0 接口地址时，数据只能通过AR28的g 0/0/1接口转发出去，并顺利到达AR34，但经过过AR28的g0/0/2接口时出现丢包现象，需进一步检查。

2.6、在AR32上执行tracert 10.5.1.34命令，不携带源地址直接进行tracert 测试，输出结果如下：

<AR32>tracert 10.5.1.34

traceroute to  10.5.1.34(10.5.1.34), max hops: 30 ,packet length: 40,press CTRL_C to break

1 10.5.239.28 20 ms  20 ms  10 ms

2 10.5.130.31 40 ms 10.5.129.30 20 ms 10.5.130.31 20 ms

3 10.5.34.34 30 ms 10.5.14.34 40 ms 10.5.34.34 30 ms

由输出结果得知，在不携带源地址，直接tracert AR34的 loopback0 时，数据包可以正常通过AR28的g0/0/1接口和g0/0/2接口到达AR34，说明在AR28存在流量过滤策略，结合2.5和2.6可以判断在AR28的g0/0/2接口上存在针对AR32 loopback0 接口的流量过滤策略，但无法判断策略应用的方向，需要检查反方向上的流量传递路径来确定策略应用的方向。

2.7、确定流量过滤策略应用的方向

a、在AR34上执行 tracert -a 10.5.1.34 10.5.1.32，确定策略应用的方向，输出结果如下：

<AR34>tracert -a 10.5.14.34 10.5.1.32

traceroute to  10.5.1.32(10.5.1.32), max hops: 30 ,packet length: 40,press CTRL_C to break

1 10.5.14.31 30 ms  20 ms  20 ms

2 10.5.130.28 30 ms  30 ms 10.5.129.28 30 ms

3 10.5.239.32 40 ms  20 ms  30 ms

由输出结果得知，AR34上以loopback0 接口地址为源地址，数据包可以顺利到达AR32。

b、在AR31上分别以g0/0/1接口（10.5.14.31 、g0/0/2接口（10.5.130.31）、 loopback0 接口（10.5.1.31）地址为源地址tracert AR31的loopback0接口地址，输出结果如下：

<AR31>tracert -a 10.5.14.31  10.5.1.32

 traceroute to  10.5.1.32(10.5.1.32), max hops: 30 ,packet length: 40,press CTRL_C to break

1 10.5.130.28 60 ms  10 ms  10 ms

 2 10.5.239.32 30 ms  20 ms  20 ms
=====================================================
<AR31>tracert -a 10.5.130.31 10.5.1.32

 traceroute to  10.5.1.32(10.5.1.32), max hops: 30 ,packet length: 40,press CTRL_C to break

1 10.5.130.28 20 ms  10 ms  10 ms

2 10.5.239.32 20 ms  20 ms  10 ms
======================================================
<AR31>tracert -a 10.5.1.31 10.5.1.32

traceroute to  10.5.1.32(10.5.1.32), max hops: 30 ,packet length: 40,press CTRL_C to break

 1 10.5.130.28 30 ms  10 ms  20 ms

2 10.5.239.32 20 ms  20 ms  20 ms

由输出结果得知，在AR31上分别以g0/0/1接口、 g 0/0/2接口、 loopback0 接口地址为源地址 tracert AR32的loopback0接口地址，数据包均可顺利到达AR32。

结合a、b得知，在AR34到AR32的数据流方向上不存在针对AR32loopback0的流量过滤策略。

综上所述：AR32 loopback0无法访问AR31的所有地址以及AR34的g 0/0/1 接口地址的根本原因是因为在AR28的g0/0/2接口的出方向上存在针对AR32loopback0的流量过滤策略。

三、故障处理

3.1、故障为AR28的g0/0/2接口的出方向上存在针对AR32 loopback0 的流量过滤策略时，需要在AR28上执行以下命令：

display traffic-filter applied-record     #查看是否存在流量过滤
display traffic-policy applied-record     #查看是否存在流量策略
system-view                               #进入系统视图
int g0/0/2                                #进入接口视图
undo traffic-filter outbound              #删除流量过滤
undo traffic-policy outbound              #删除流量策略
执行完上述命令后在AR32上执行以下命令测试故障是否已解决：
ping -a 10.5.1.32 10.5.1.31			      #测试与AR31环回口连通性
ping -a 10.5.1.32 10.5.14.31              #测试与AR31g0/0/1接口的连通性
ping -a 10.5.1.32 10.5.130.31             #测试与AR31g0/0/2接口的联通性
ping -a 10.5.1.32 10.5.1.31               #测试与AR34loopback0 接口的连通性

3.2、其他高可能性——在AR28上存在高级ACL过滤，需要再AR28上执行以下命令：

display acl all                           #查看所有ACL
system-view                               #进入系统视图
undo acl {高级ACL的序列号}                  #删除能够导致故障的ACL
执行完上述命令后在AR32上执行以下命令测试故障是否已解决：
ping -a 10.5.1.32 10.5.1.31			      #测试与AR31环回口连通性
ping -a 10.5.1.32 10.5.14.31              #测试与AR31g0/0/1接口的连通性
ping -a 10.5.1.32 10.5.130.31             #测试与AR31g0/0/2接口的联通性
ping -a 10.5.1.32 10.5.1.31               #测试与AR34loopback0 接口的连通性

3.3、
quit #退出到系统视图
save #保存配置
若执行完上述命令后，故障依然存在，请派遣一线工程师前往现场进行排障，或者提供完整的设备配置，并拨打华为400热线，请华为专家进行远程协助。
