本文档详细记录了排查AR34路由器无法学习到两条等价路由的故障过程。问题根源在于AR31的ISIS配置错误，仅设置为level-1，而非level-1-2，导致无法与AR28建立level-2邻居关系，进而影响AR34接收ATT置位的LSP。解决方案包括检查并修正AR31的ISIS配置，确保与AR28的接口状态和配置正确，最终实现两条缺省路由的正常学习。
错点还原：
#AR31
isis 1
is-level level-1

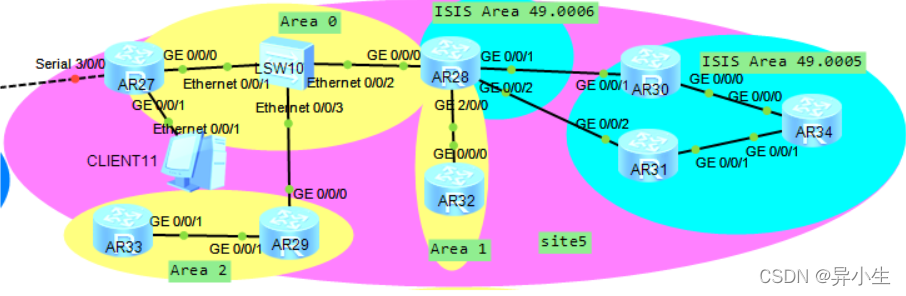

题目：AR34没有学习到两条等价路由.
一、故障根因判断
经分析，故障的根本原因是：AR31的ISIS路由器级别配置错误为level-1，正确的配置应为level-1-2。
二、故障分析
2.1、故障现象重现，在AR34上执行display ip routing-table 命令，查看AR34的路由表中是否存在两条缺省路由，检查结果如下：
<AR34>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 16 Routes : 16
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 ISIS-L1 15 10 D 10.5.34.30 GigabitEthernet0/0/0
10.5.1.30/32 ISIS-L1 15 10 D 10.5.34.30 GigabitEthernet0/0/0
10.5.1.31/32 ISIS-L1 15 10 D 10.5.14.31 GigabitEthernet0/0/1
10.5.1.34/32 Direct 0 0 D 127.0.0.1 LoopBack0
10.5.14.0/24 Direct 0 0 D 10.5.14.34 GigabitEthernet0/0/1
10.5.14.34/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1
10.5.14.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1
10.5.34.0/24 Direct 0 0 D 10.5.34.34 GigabitEthernet0/0/0
10.5.34.34/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0
10.5.34.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0
10.5.129.0/24 ISIS-L1 15 20 D 10.5.34.30 GigabitEthernet0/0/0
10.5.130.0/24 ISIS-L1 15 20 D 10.5.14.31 GigabitEthernet0/0/1
由检查结果得知，AR34的路由表中只有一条下一跳指向AR30的缺省路由，并且从AR30和AR31收到的路由的开销一致，排除接口开销不一致导致故障的可能性。由于AR34产生两条缺省路由的必要条件是分别收到来自AR30和AR31的ATT置位为1的LSP，而ATT置位的条件如下：
a、AR30、AR31与AR34建立 level-1 的邻居关系，并且必须和AR28建立level-2的邻居关系；
b、AR30、AR31的 ISIS 区域ID必须与AR34保持一致，和AR28的区域ID保持不一致；
c、AR30、AR31必须支持ISIS level-1-2的路由器类型；
所以需要检查AR34的 ISIS LSDB数据库中是否存在来自AR30和AR31的ATT置位为1的LSP。
2.2、在AR34上执行display isis lsdb 命令，查看AR34的lsdb 数据库，检查结果如下：
<AR34>display isis lsdb
Database information for ISIS(1)
--------------------------------
Level-1 Link State Database
LSPID Seq Num Checksum Holdtime Length ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0030.00-00 0x00000009 0x78e4 862 102 1/0/0
0000.0000.0031.00-00 0x0000000a 0xf198 891 102 0/0/0
0000.0000.0031.01-00 0x00000003 0xe018 891 55 0/0/0
0000.0000.0034.00-00* 0x00000007 0x93df 766 113 0/0/0
0000.0000.0034.01-00* 0x00000002 0x8d6a 766 55 0/0/0
Total LSP(s): 5
*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
ATT-Attached, P-Partition, OL-Overload
由检查结果得知，AR34只收到来自AR30 的ATT 置位为1的LSP，根据ATT置位的三个必要条件，需要进一步检查AR31、AR34与AR28的ISIS邻居关系是否正常建立。
2.3、在AR31上执行display isis peer 命令，查看AR31的ISIS邻居关系，检查结果如下：
<AR31>dis isis peer
Peer information for ISIS(1)
System Id Interface Circuit Id State HoldTime Type PRI
-------------------------------------------------------------------------------
0000.0000.0034 GE0/0/1 0000.0000.0031.01 Up 23s L1 64
由检查结果得知，AR31只与AR34建立了level-1的邻居关系，没有与AR28建立level-2的邻居关系。需要进一步检查是否是因为AR28与AR31用于ISIS邻居关系的接口三层地址不可达导致的。
2.4、在AR31上执行ping -a 10.5.130.31 10.5.130.28 命令，测试结果如下：
<AR31>ping -a 10.5.130.31 10.5.130.28
PING 10.5.130.28: 56 data bytes, press CTRL_C to break
Reply from 10.5.130.28: bytes=56 Sequence=1 ttl=255 time=60 ms
Reply from 10.5.130.28: bytes=56 Sequence=2 ttl=255 time=20 ms
Reply from 10.5.130.28: bytes=56 Sequence=3 ttl=255 time=20 ms
Reply from 10.5.130.28: bytes=56 Sequence=4 ttl=255 time=30 ms
Reply from 10.5.130.28: bytes=56 Sequence=5 ttl=255 time=20 ms
--- 10.5.130.28 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/30/60 ms
由输出结果得知，AR28与AR31互联接口的三层地址可达，初步判断可能是AR31的ISIS配置存在错误，检查AR31是否收到ISIS错误统计消息。
2.5、在AR31上执行 display isis error int g0/0/2 命令，检查AR31的g0/0/2 接口是否收到错误统计消息，检查结果如下：
<AR31>display isis error int g 0/0/2
Statistics of errored packets for GE0/0/2:
--------------------------------------------------------------------
LSP packet errors:
Longer LSP : 0 Smaller LSP : 0
Mismatched Level : 0 Invalid Sysid : 0
Zero Sequence Number : 0 Illegal IS Type : 0
Zero Checksum : 0 Incorrect Checksum : 0
Bad Authentication : 0 Bad Auth Count : 0
More Protocol TLV : 0 Bad Nbr TLV : 0
Bad Extended IS TLV : 0 Bad IF Addr TLV : 0
Bad Reach TLV : 0 Bad Inter Domain TLV : 0
Mismatched Area Id(L1) : 0 Bad TLV Length : 0
Bad Alias TLV : 0 Bad Area TLV : 0
Bad SRLG TLV : 0 Unknown Adjacency : 0
Bad Protocol ID : 0 Bad Version : 0
Zero Lifetime : 0 Bad Ext Reach TLV : 0
Bad TE Router ID TLV : 0 Bad TE Sub TLV : 0
Hello packet errors:
Bad Packet Length : 0 Reserved CircType : 0
Repeated System ID : 0 Bad Circuit Type : 0
Longer packet : 0 More Area Addr : 0
Longer Area Addr : 0 Bad Area Addr TLV : 0
More IF Addr : 0 Bad Formatted IF TLV : 0
More Nbr SNPA(LAN) : 0 Invalid Sysid : 0
Bad TLV Length : 0 Zero HoldingTime : 0
Unusable IP Addr : 0 Repeated IPv4 Addr : 0
Mismatched Area Addr(L1): 0 Mismatched Proto : 0
SNPA Conflicted(LAN) : 0 Mismatched Level : 0
Mimatched Max Area Addr: 0 Bad Authentication : 0
More Auth TLV : 0 3-Way Option Error(P2P) : 0
No Area Addr TLV : 0 Bad Protocol ID : 0
Bad Version : 0 Invalid IPv6 Addr : 0
More IPv6 IF Addr : 0 Duplicate IPv6 Addr : 0
More Optional Checksum : 0 Bad Optional Checksum : 0
--------------------------------------------------------------------
由输出结果得知，AR31的g/0/0/2接口没有收到任何错误统计消息，需要进一步检查AR31 的isis配置信息。
2.6、在AR31上执行display isis brief 命令，查看AR31的ISIS相关配置，检查结果如下：
<AR31>dis isis brief
ISIS Protocol Information for ISIS(1)
-------------------------------------
SystemId: 0000.0000.0031 System Level: L1
Area-Authentication-mode: NULL
Domain-Authentication-mode: NULL
Ipv6 is not enabled
ISIS is in invalid restart status
ISIS is in protocol hot standby state: Real-Time Backup
Interface: 10.5.14.31(GE0/0/1)
Cost: L1 10 L2 10 Ipv6 Cost: L1 10 L2 10
State: IPV4 Up IPV6 Down
Type: BROADCAST MTU: 1497
Priority: L1 64 L2 64
Tmers: Csnp: L1 10 L2 10 ,Retransmit: L12 5 , Hello: L1 10 L2 10 ,
Hello Multiplier: L1 3 L2 3 , LSP-Throttle Timer: L12 50
Interface: 10.5.130.31(GE0/0/2)
Cost: L1 10 L2 10 Ipv6 Cost: L1 10 L2 10
State: IPV4 Up IPV6 Down
Type: BROADCAST MTU: 1497
Priority: L1 64 L2 64
Timers: Csnp: L1 10 L2 10 ,Retransmit: L12 5 , Hello: L1 10 L2 10 ,
Hello Multiplier: L1 3 L2 3 , LSP-Throttle Timer: L12 50
Interface: 10.5.1.31(Loop0)
Cost: L1 0 L2 0 Ipv6 Cost: L1 0 L2 0
State: IPV4 Up IPV6 Down
Type: P2P MTU: 1500
Priority: L1 64 L2 64
Timers: Csnp: L12 10 , Retransmit: L12 5 , Hello: 10 ,
Hello Multiplier: 3 , LSP-Throttle Timer: L12 50
由输出结果得知，AR31只支持level-1的isis邻居关系，不支持ISIS level-2的邻居关系，导致无法与AR28建立level-2的邻居关系。由于与AR28互联接口未使能ISIS也会ISIS邻居关系无法建立，所以需要检查AR31的g 0/0/2接口。
2.7、在AR31上执行display isis int g 0/0/2 命令，检查接口配置，输出结果如下：
<AR31>dis isis int g 0/0/2
Interface information for ISIS(1)
---------------------------------
Interface Id IPV4.State IPV6.State MTU Type DIS
GE0/0/2 002 Up Down 1497 L1/L2 No/No
由输出结果得知，AR31的g 0/0/2接口使能了ISIS，并且接口类型都支持L1和L2.
综上所述：AR34无法产生两条缺省路由的根本原因是AR28与AR31无法建立 level-2的ISIS邻居关系，导致AR34无法收到来自AR31 的 ATT 置位为1的LSP，而无法建立邻居的原因是因为AR31的ISIS路由级别配置为level-1，正确的配置为level-1-2。
三、故障处理
3.1、AR31的路由器级别配置成了level-1，需要在AR31上执行以下命令：
system-view #进入系统视图
isis 1 #进入ISIS进程
is-level level-1-2 #修改路由器级别为level-1-2
在执行完上述命令后，在AR31和AR34上执行以下命令，测试故障是否已解决：
display isis peer #在AR31上查看是否与AR28建立level-2的邻居关系
display isis lsdb #查看AR34的lsdb中是否收到来自AR30和AR31的ATT置1的LSP
display ip routing-table #查看路由表是否存在两条缺省路由
3.2、其他高可能性故障——AR28的g 0/0/2 接口未使能ISIS，需要再AR28上执行以下命令：
system-view #进入系统视图
iint g0/0/2 #进入接口视图
isis enable 1 #使能isis功能
在执行完上述命令后，在AR31和AR34上执行以下命令，测试故障是否已解决：
display isis peer #在AR31上查看是否与AR28建立level-2的邻居关系
display isis lsdb #查看AR34的lsdb中是否收到来自AR30和AR31的ATT置1的LSP
display ip routing-table #查看路由表是否存在两条缺省路由
3.3、其他高可能性——AR28的g 0/0/2接口下配置了isis认证，需要再AR28上执行以下命令：
system-view #进入系统视图
iint g0/0/2 #进入接口视图
undo isis authentication-mode #删除接口isis认证
在执行完上述命令后，在AR31和AR34上执行以下命令，测试故障是否已解决：
display isis peer #在AR31上查看是否与AR28建立level-2的邻居关系
display isis lsdb #查看AR34的lsdb中是否收到来自AR30和AR31的ATT置1的LSP
display ip routing-table #查看路由表是否存在两条缺省路由
3.4、其他高可能性——在AR31的ISIS进程下配置了强制ATT不置位命令，需要再AR31上执行以下命令：
system-view #进入系统视图
isis 1 #进入ISIS进程
undo attached-bit advertise #删除ATT不置位命令
在执行完上述命令后，在AR31和AR34上执行以下命令，测试故障是否已解决：
display isis peer #在AR31上查看是否与AR28建立level-2的邻居关系
display isis lsdb #查看AR34的lsdb中是否收到来自AR30和AR31的ATT置1的LSP
display ip routing-table #查看路由表是否存在两条缺省路由
3.5、其他高可能性——AR34的ISIS进程下配置下一跳为AR30的权重值，需要在AR34上执行以下命令：
system-view #进入系统视图
isis 1 #进入ISIS进程
undo next-hop 10.5.34.30 #删除下一跳配置的权重值
在执行完上述命令后，在AR31和AR34上执行以下命令，测试故障是否已解决：
display isis peer #在AR31上查看是否与AR28建立level-2的邻居关系
display isis lsdb #查看AR34的lsdb中是否收到来自AR30和AR31的ATT置1的LSP
display ip routing-table #查看路由表是否存在两条缺省路由
quit #退出到系统视图
save #保存配置
若执行完上述命令后，故障依然存在，请派遣一线工程师前往现场进行排障，或提供完整的设备配置信息，并拨打华为400热线，请华为专家进行远程协助。
