格力空调红外信号 , 解析 .

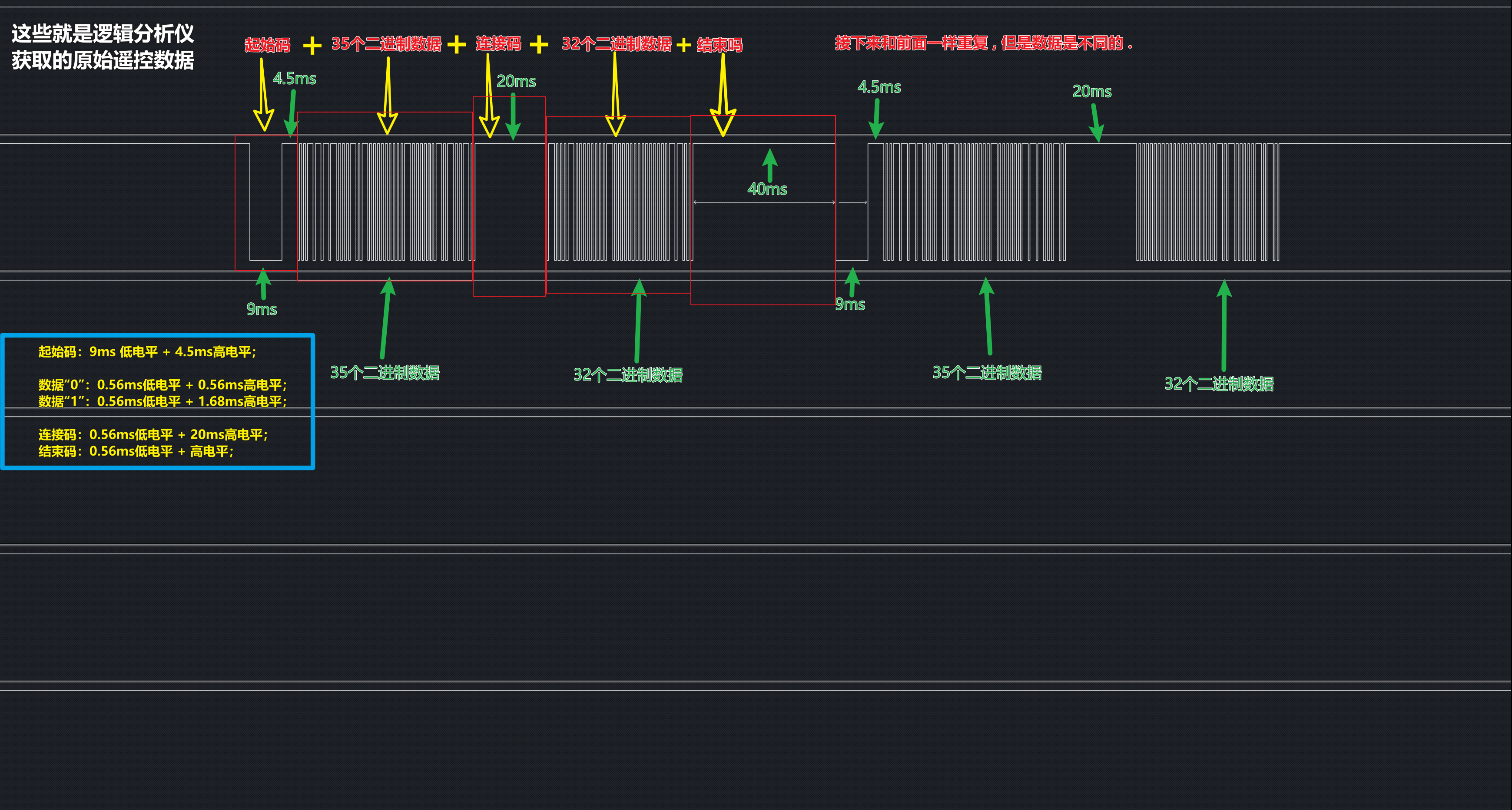

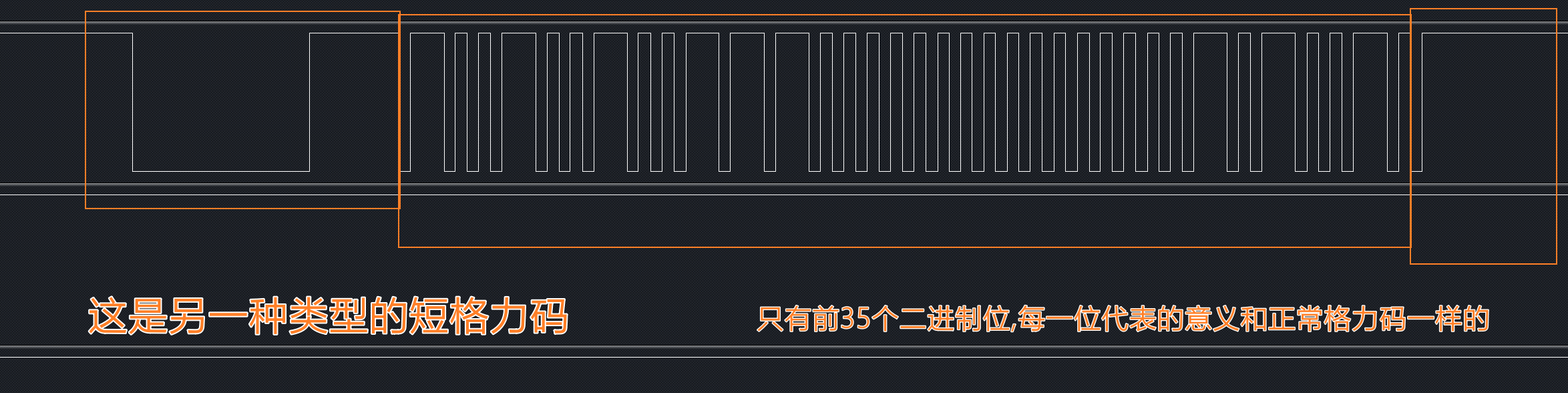

 (原始信号分析 , 这只是其中一种信号方式(有些只有一个格力码,或者是加长信号的格力码)

由两个格力码连接起来 , 也是最常见通用的一种)

---

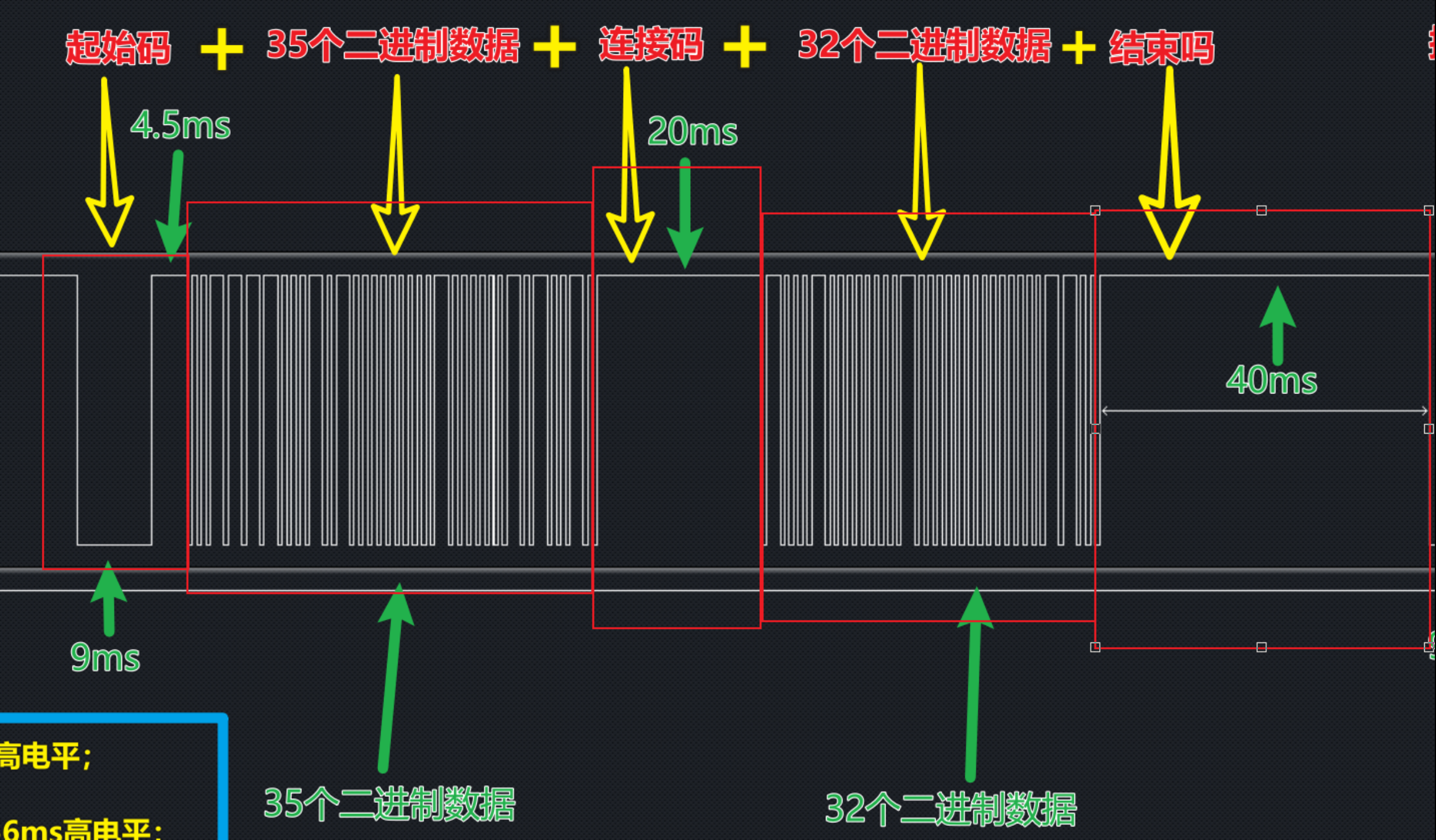

(第一个格力信号放大展示)

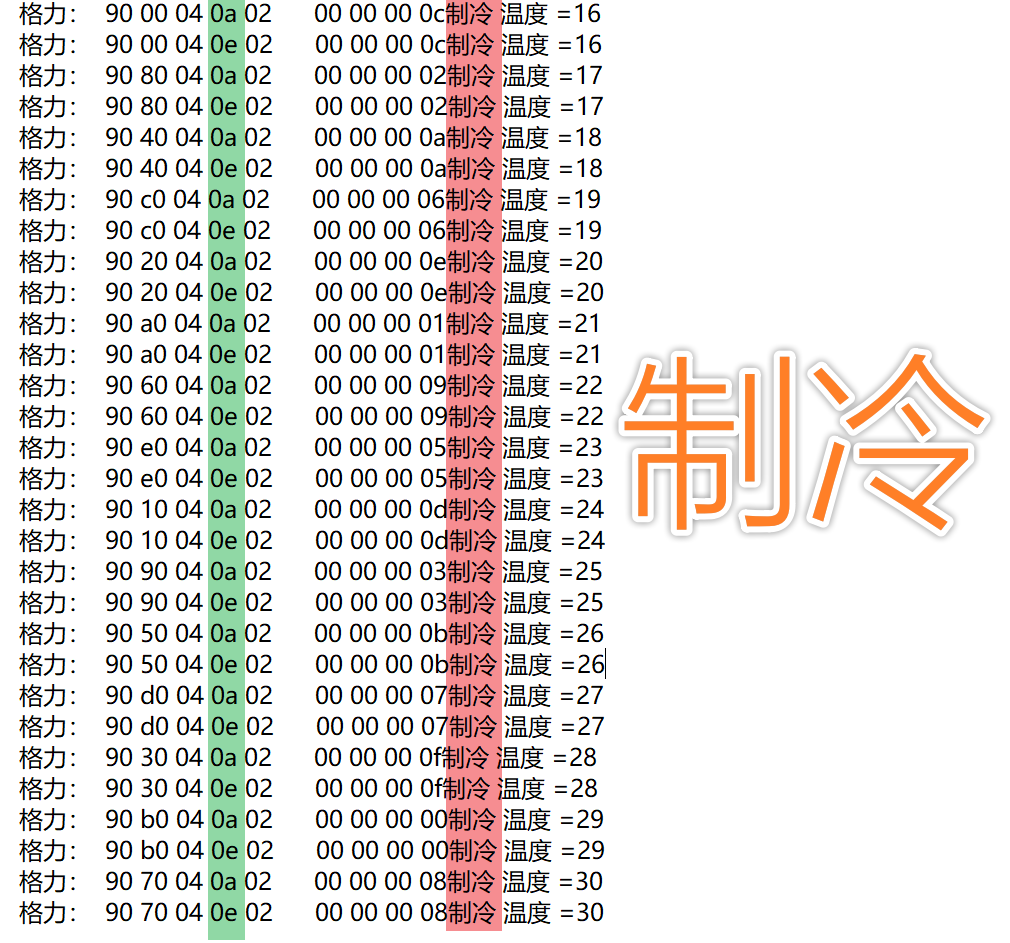

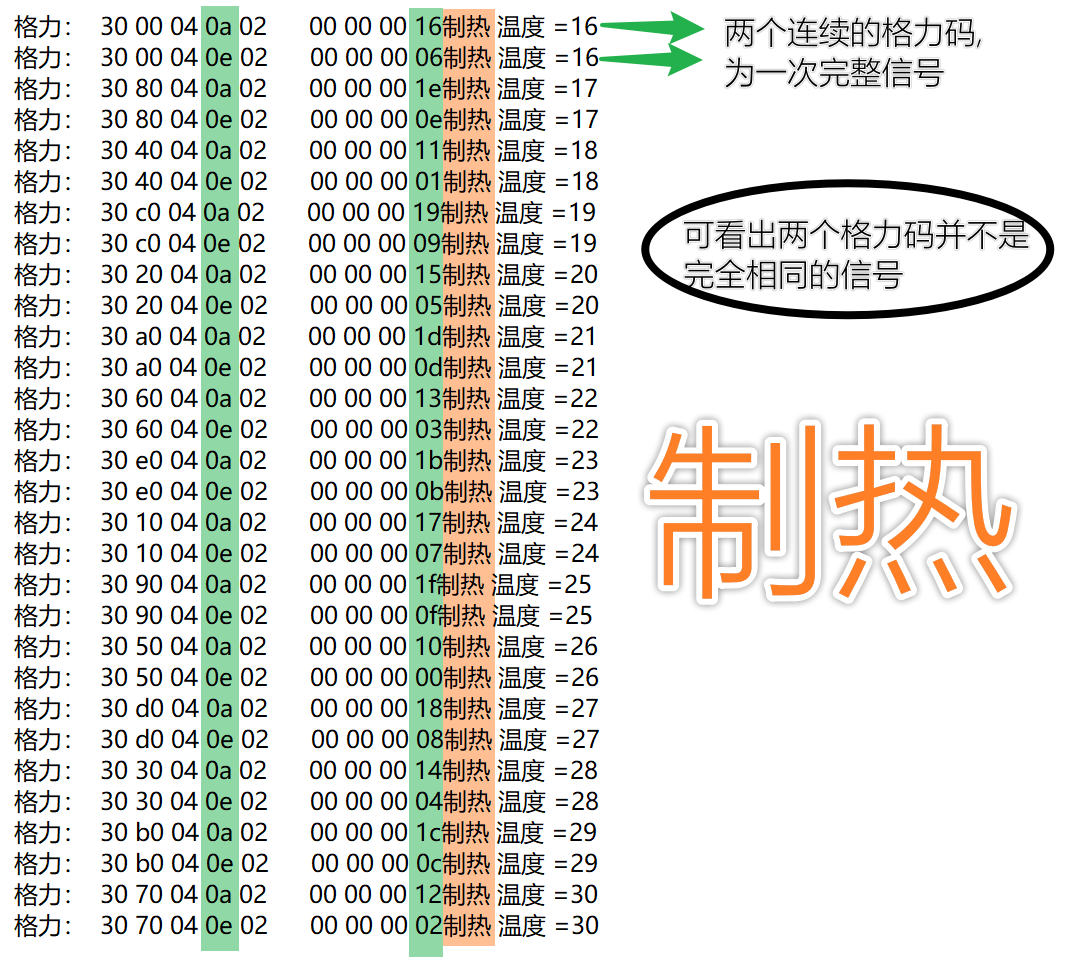

↓=↓=↓=↓=↓=↓=↓=↓↓=↓==↓=↓=↓=抓取制冷和制热的格力红外信号↓=↓=↓=↓=↓=↓=↓=↓=↓=↓=↓=↓=↓=↓

(发现完整格力红外信号的两个格力码 , 前面三个字节是完全相同的 [ 即前面24个二进制位 ] 可以作为判断完整格力信号依据[并且两个格力码时间间隔要小于200ms])

(参考文章)

基于STM32的智能空调遥控器——格力空调红外编码解析-优快云博客

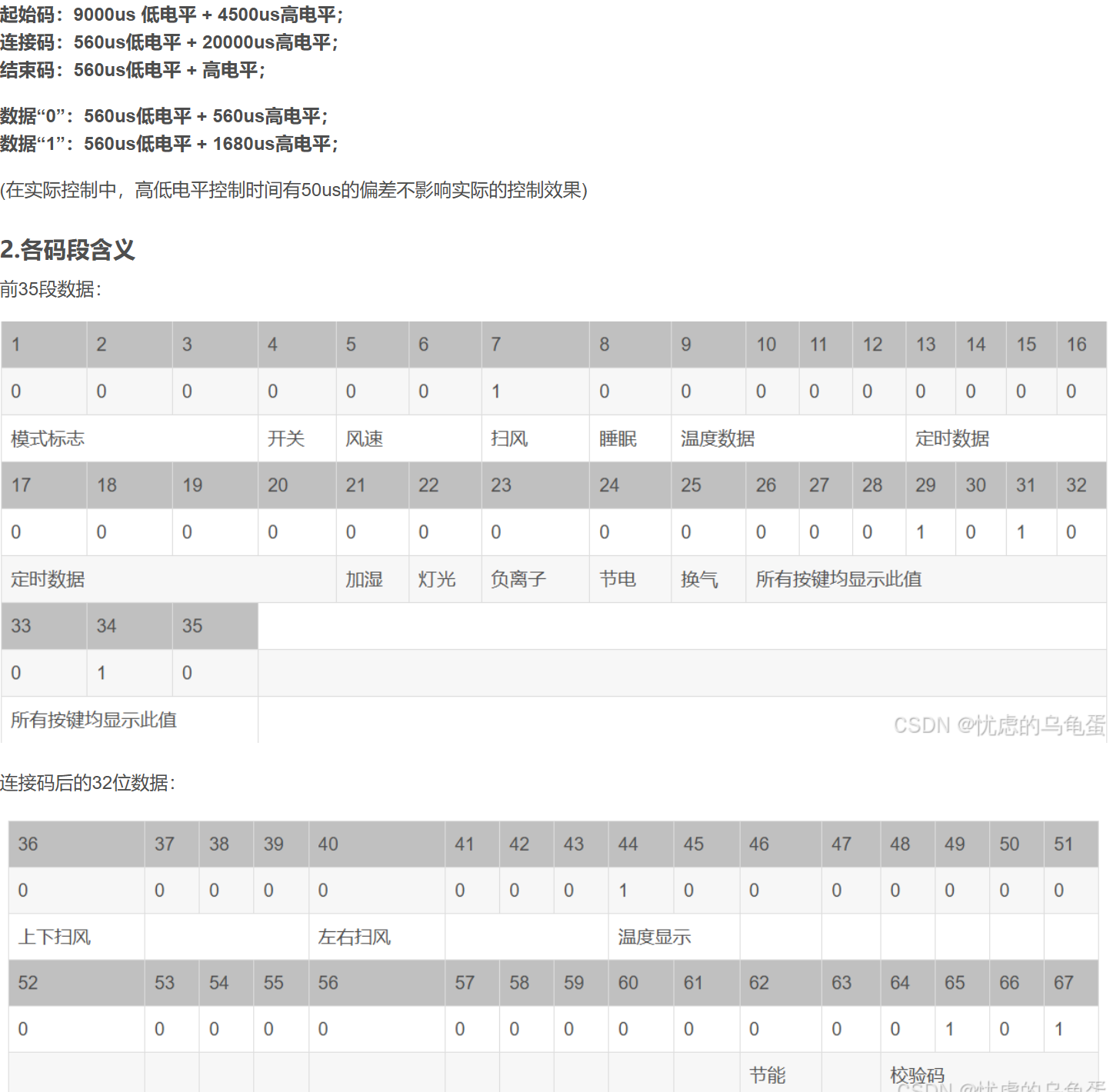

(这篇文章有校验部分解释 , 和专业的格力红外代码库对比)

【Arduino】基于ESP32实现空调遥控器(红外)-格力为例_esp32红外遥控-优快云博客
