CodeWarrior 10.7 使用笔记

1 . Code Warrior 10.7 IDE 工程创建

利用工程向导快速创建工程

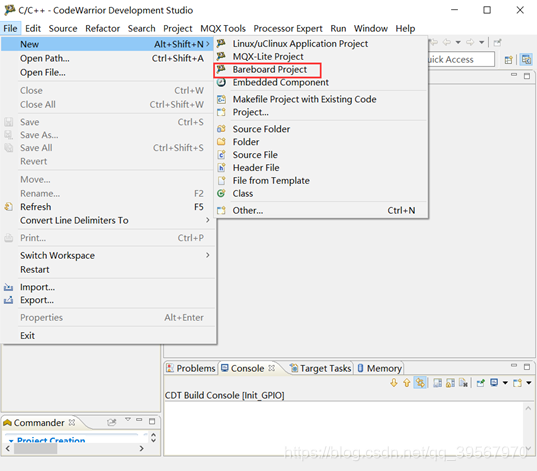

1.1 点击菜单FileàBareBoard Project(裸板工程)

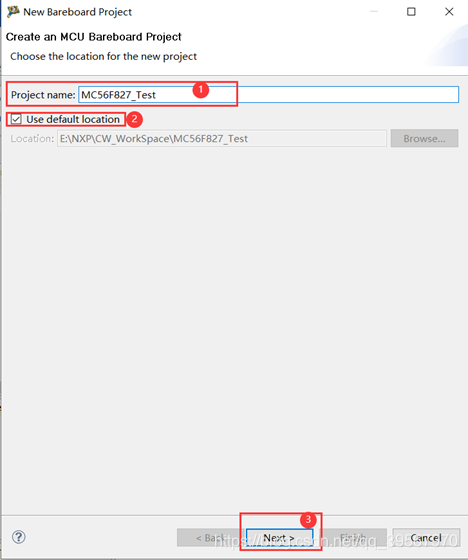

1.2 设置工程名称

（默认将该工程创建在当前工作空间（workspace），用户也可以将其放到其他工作空间）



1. 设定工程名字，注意避免与WorkSpace 中其他工程重名。
2. 勾选使用默认的工作空间位置（可自己修改工作空间）。
3. 点击进行下一步设置。

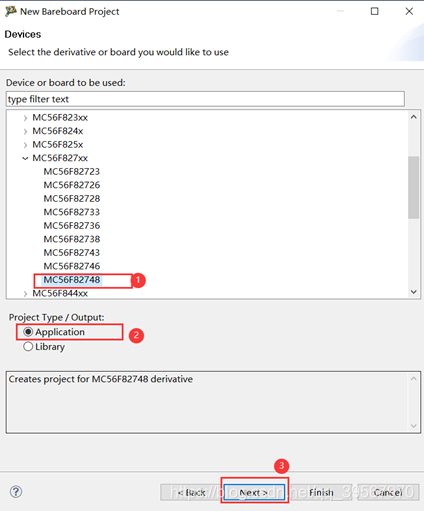

1.3 选择芯片型号：

1. 选择器件型号。
2. 勾选选项（创建在机上或模拟器上运行的应用程序项目）。
3. 进行下一步设置。

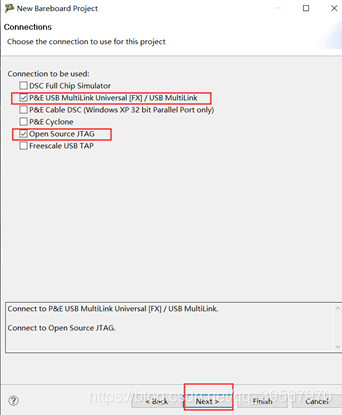

1.4 选择调试工具

这里必须选择TWR-56F8200板载的OpenSDA作为本工程的调试工具以及 Multilink 调试工具

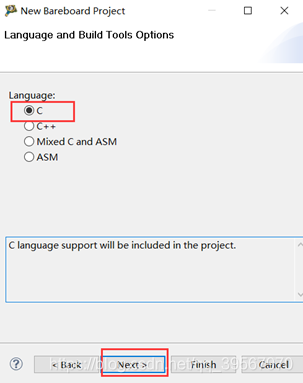

1.5 选择支持语言，进行下一步

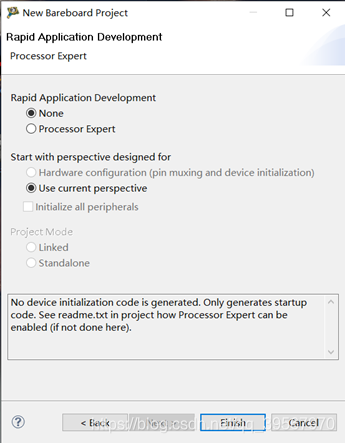

1.6 选择默认配置，点击Finish





2工程代码调试

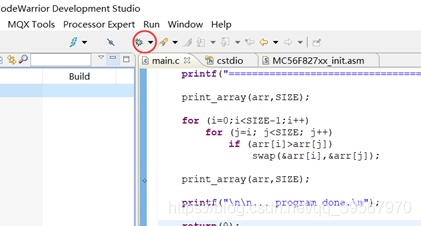

2.1点击下图所示图标，进入调试模式

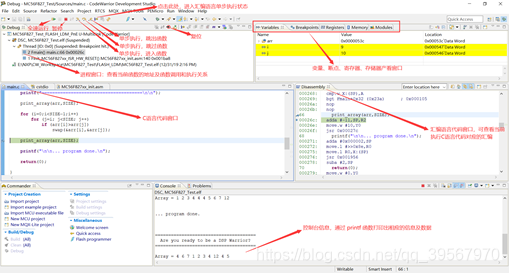

2.2 调试界面介绍

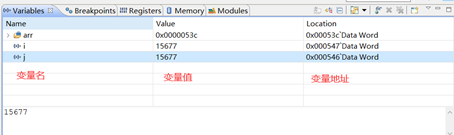

2.3 查看变量

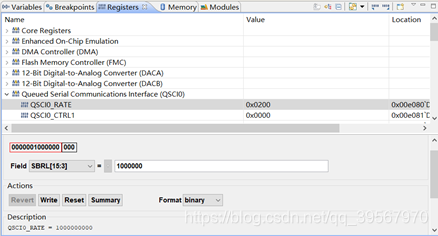

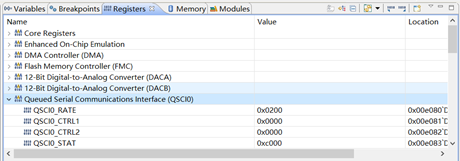

2.4 寄存器查看窗口

通过可以查看CPU内核及MCU外设的所有寄存器值

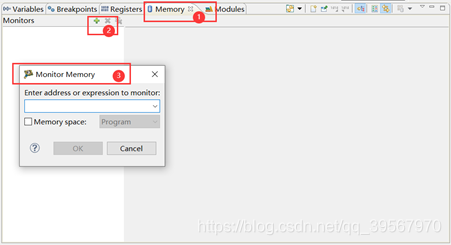

2.5 观察指定地址的memory或变量

       1．点击选择框选①处，选择 Memory 窗口

       2. 点击选择框选②处，添加 Memory 地址

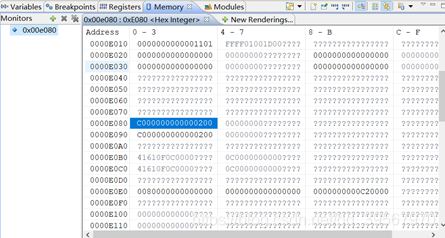

       3. 在弹出的窗口处填写需要的地址，显示出相对应地址的数据。



2.6 退出 Debug 模式

鼠标右击界面右上角①处的图标，在弹出的界面处选择 Close ，退出 Debug 模式。

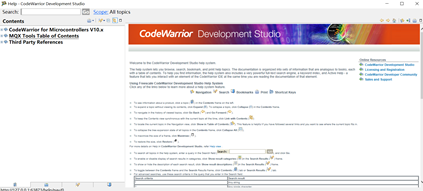

3 其他软件相关详细资料查看帮助文档，在软件的帮助中心查看。
