表贴封装设计教程

本文详细指导如何使用PCBEditor新建封装文件,包括设置焊盘库、设计参数、放置焊盘、绘制丝印框和元件位号,以及封装原点设置。适合PCB设计初学者参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

使用软件:PCB Editor

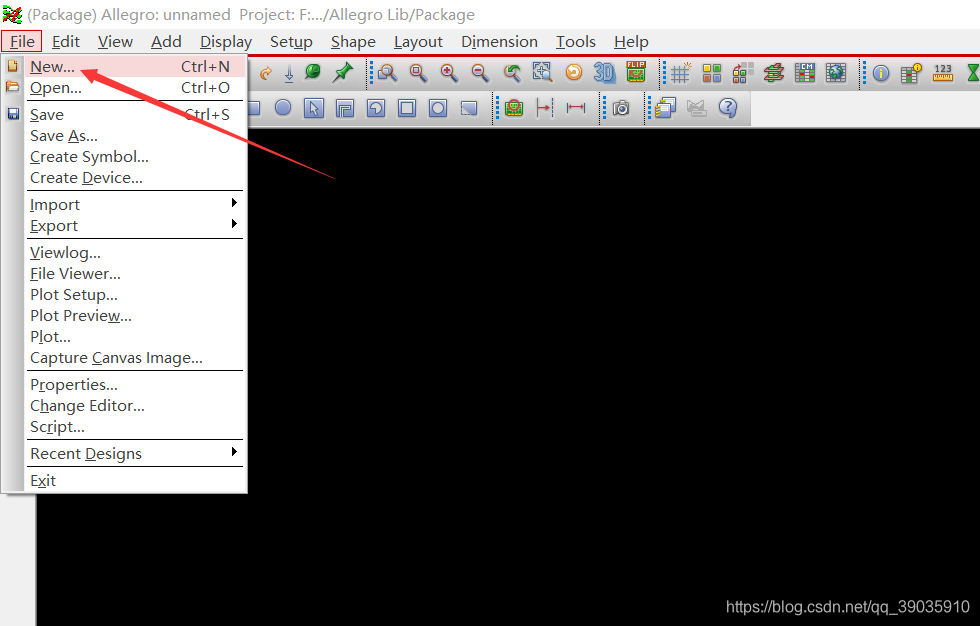

新建封装文件:file -> new

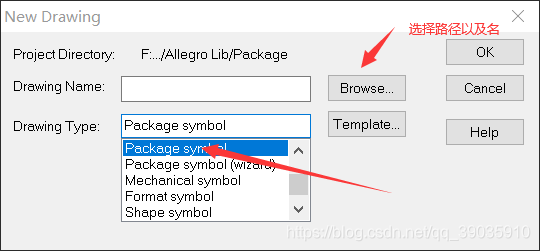

选择browse,可以选择文件路径和名字,默认的路径为上一次保存的位置。然后点击OK,进入绘制界面。

前期准备

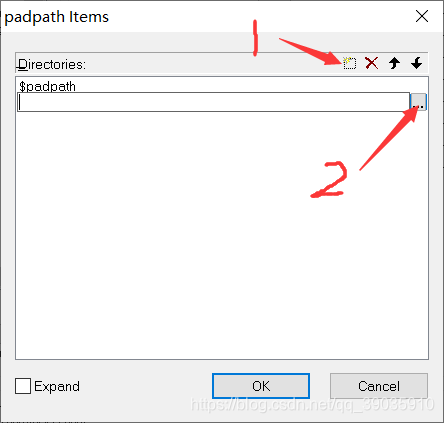

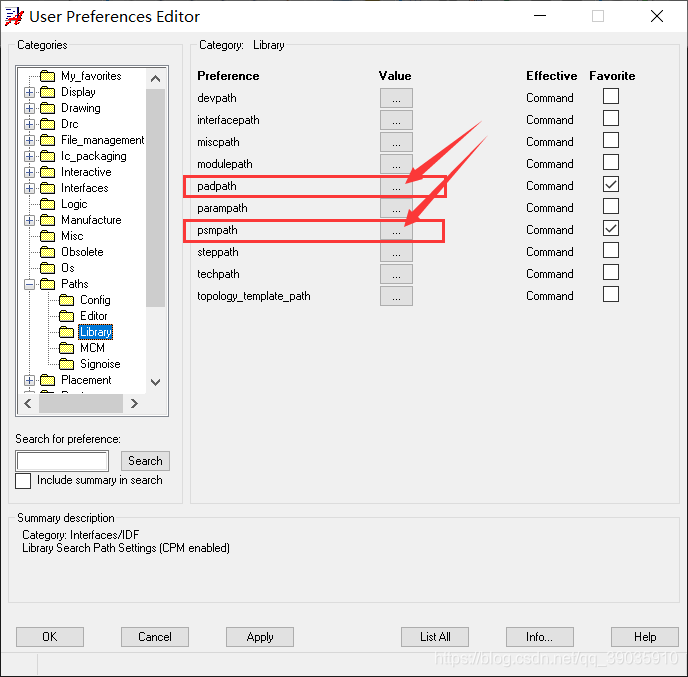

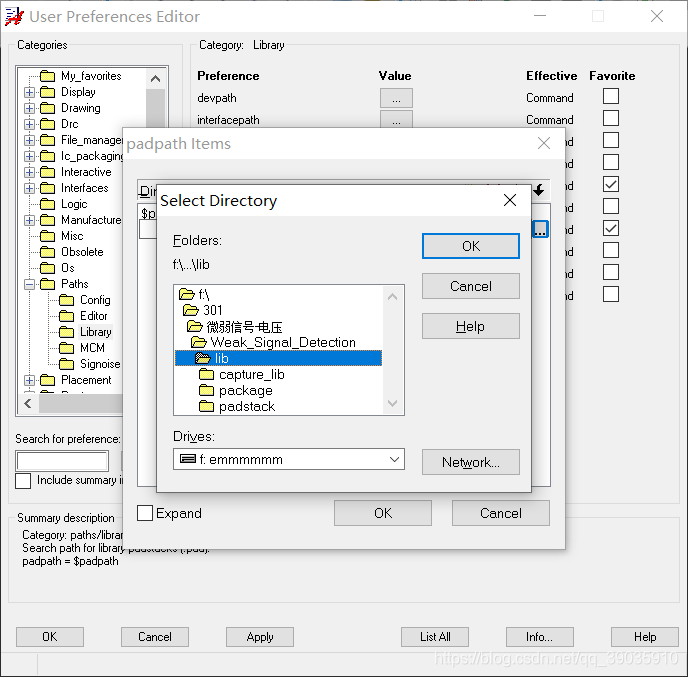

先设置下焊盘库

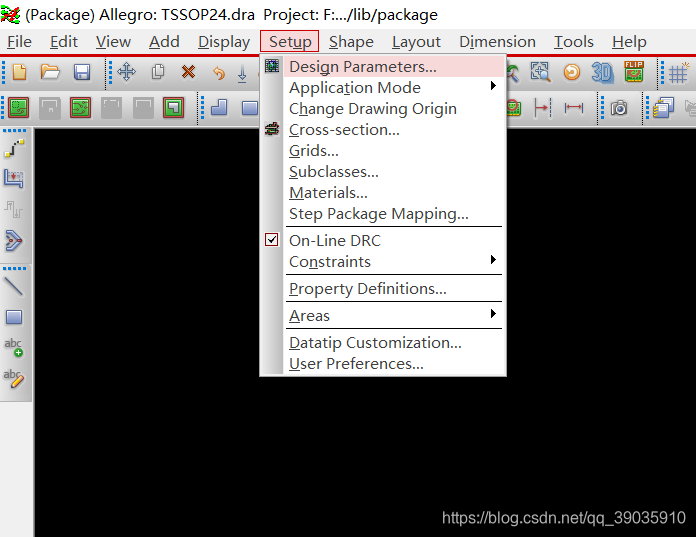

然后首先设置一些设计参数

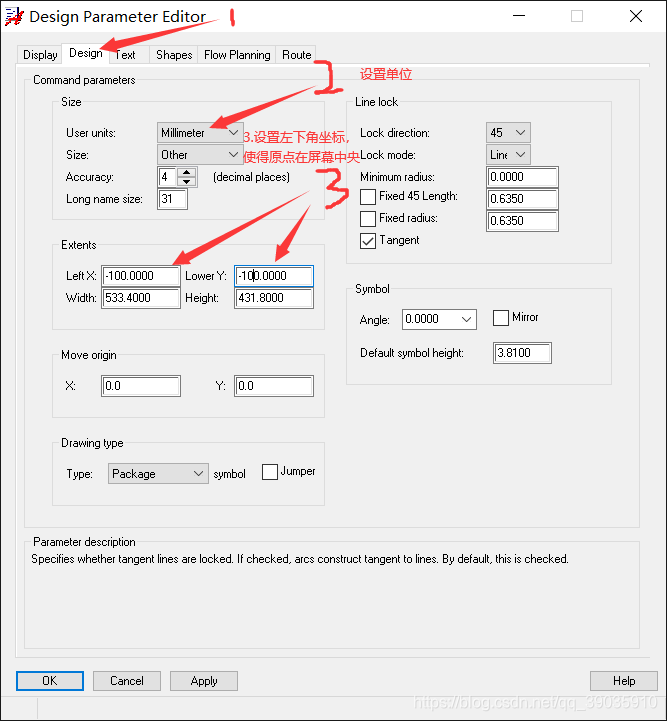

设置单位和原点位置

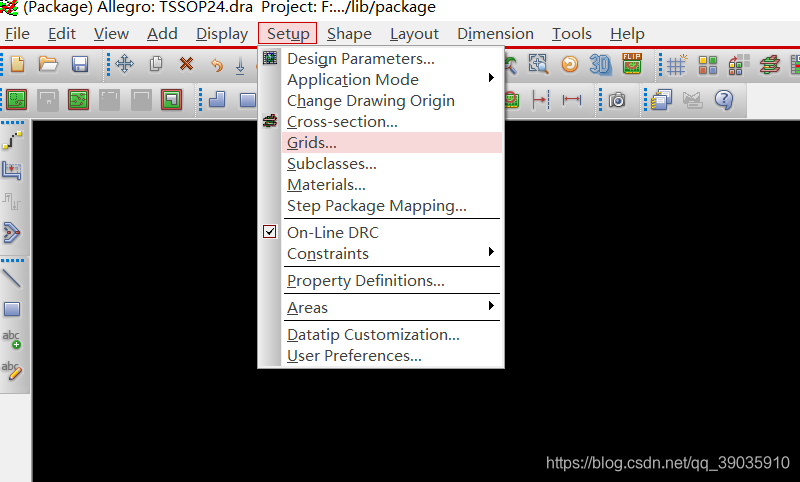

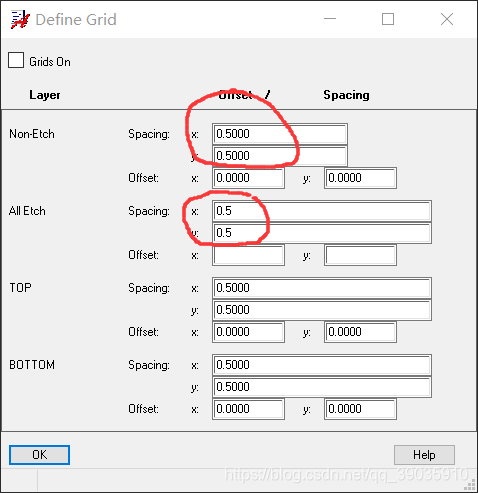

设置格点





设计焊盘

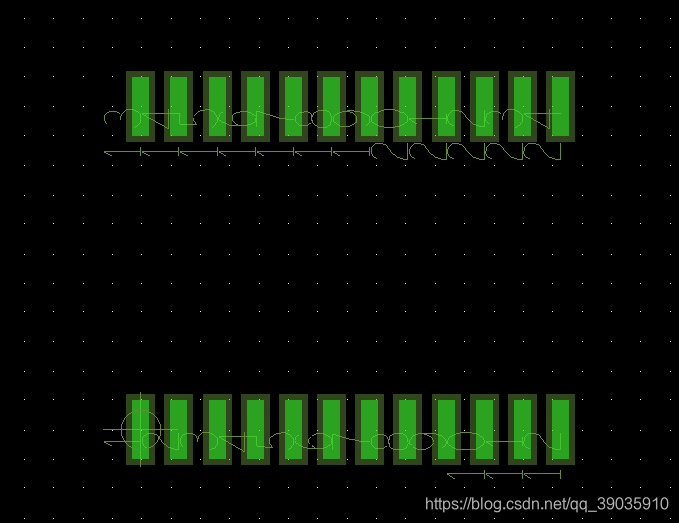

接下来放置焊盘

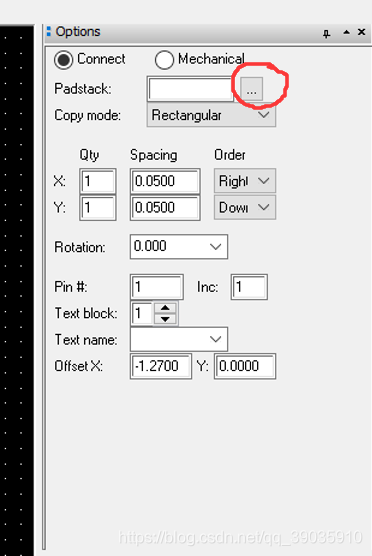

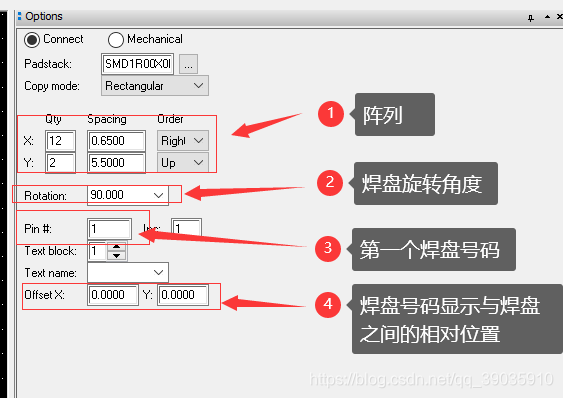

然后option中会出现,点击选择要放置的padstack:







绘制丝印框

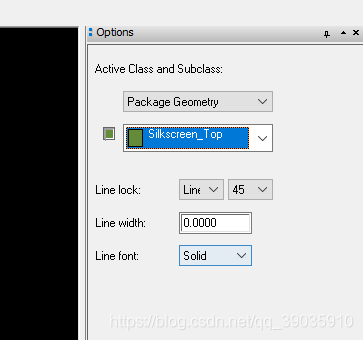

点击add line ,option选项设置如下

可在命令窗口输入绘制尺寸命令

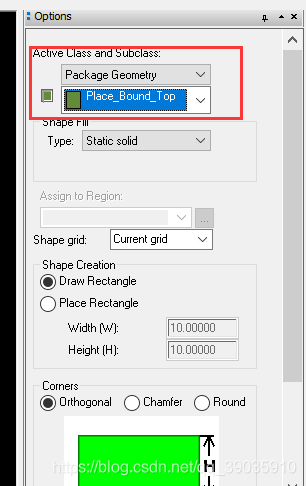

绘制place bound区域

可以将网格设置小一点,然后手动绘制,此区域覆盖盘及丝印即可





添加元件位号

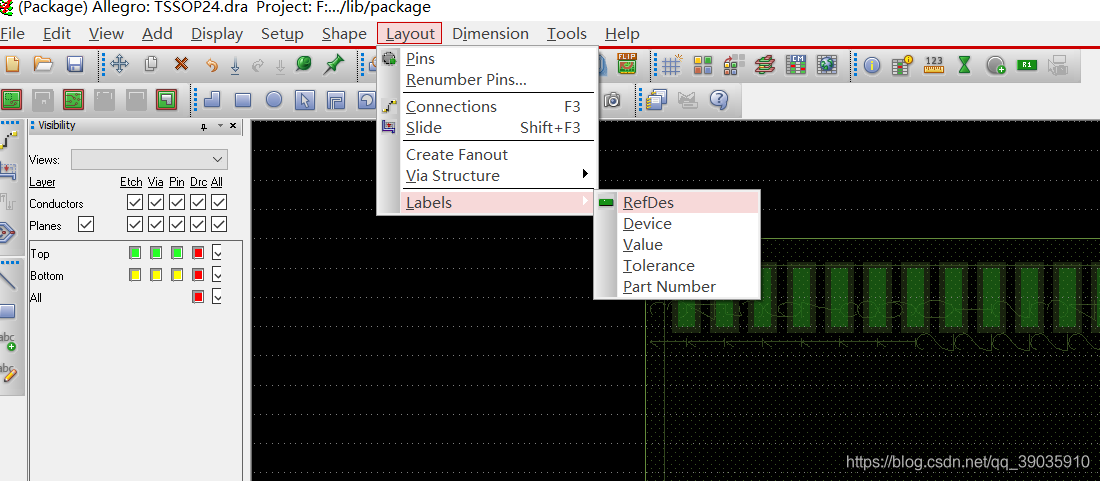

选择如图

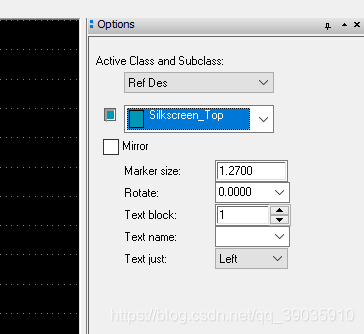

option设置如图

单击界面,写入U*





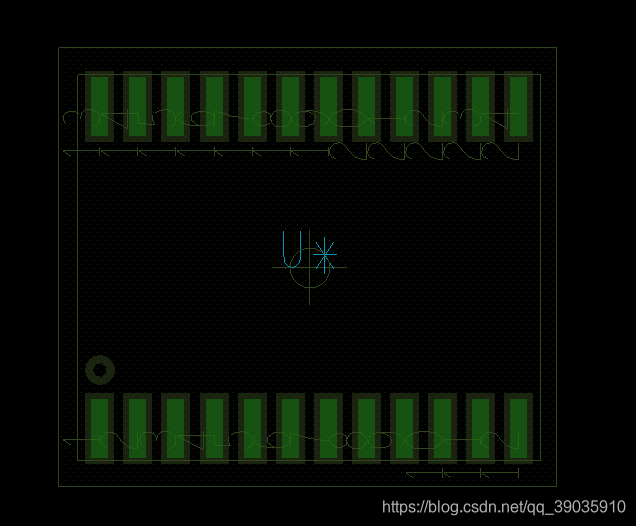

设置封装的原点(一般情况将原点设置在元器件中心)
