基于串口的QuickBoot远程升级

前言

注：需要本工程源码或者有任何问题可以联系我！

系统架构

• 串口转换芯片为 Silicon Labs CP2102GM，最大支持 1Mbps 传输速率，本实验使用 750000bps 波特率进行设计；

• FPGA 芯片使用 AMD 7系列 xc7a35tfgg484-2，Bitstream 大小为 17,536,096 bits；

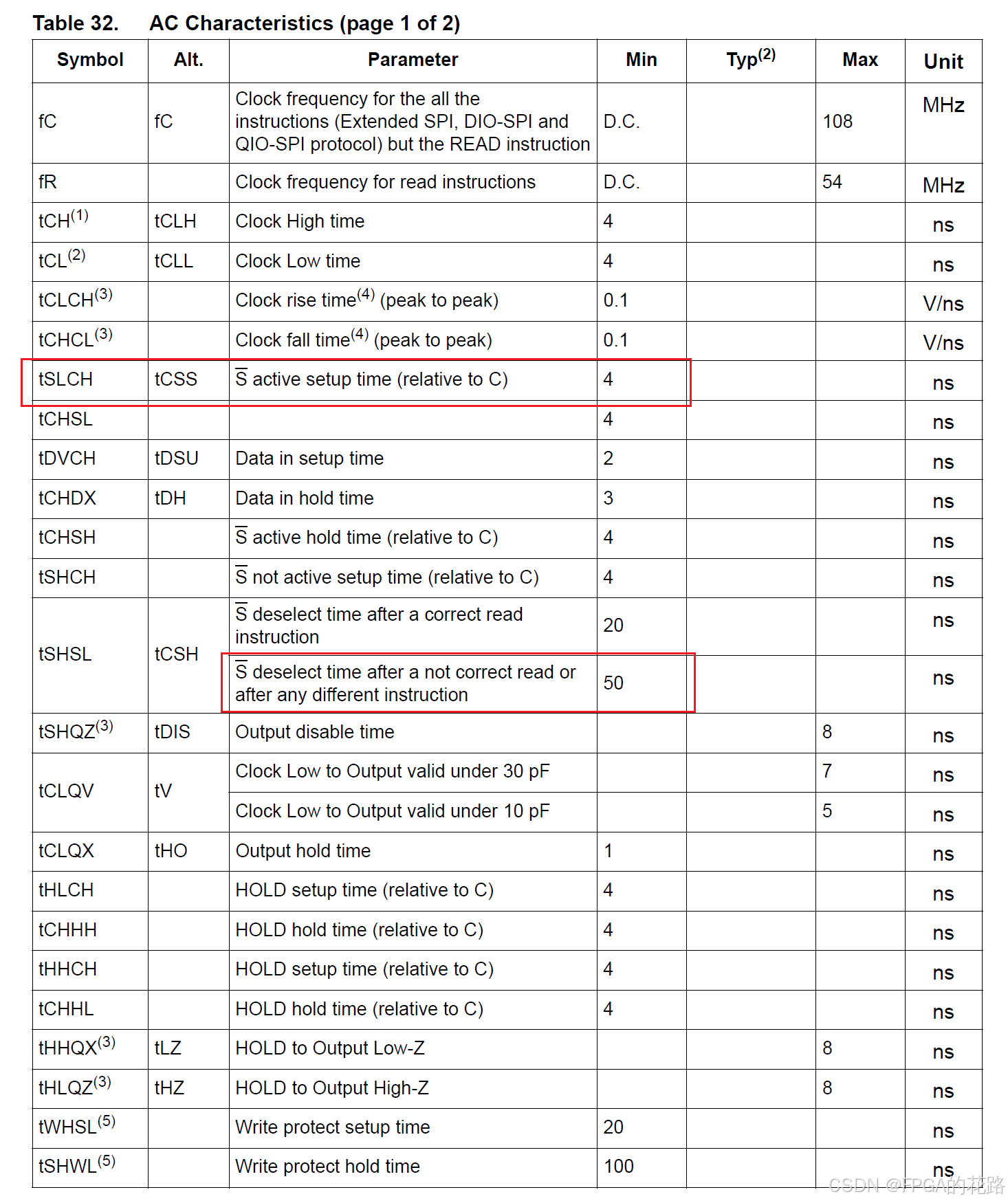

• Flash 芯片使用 Numonyx 的 QSPI Flash N25Q128，接口时钟最大支持 108MHz，最小擦除单位 Subsector 为 4KB，Sector 为 64KB，本实验使用 QSPI 模式，接口速率 25MHz。

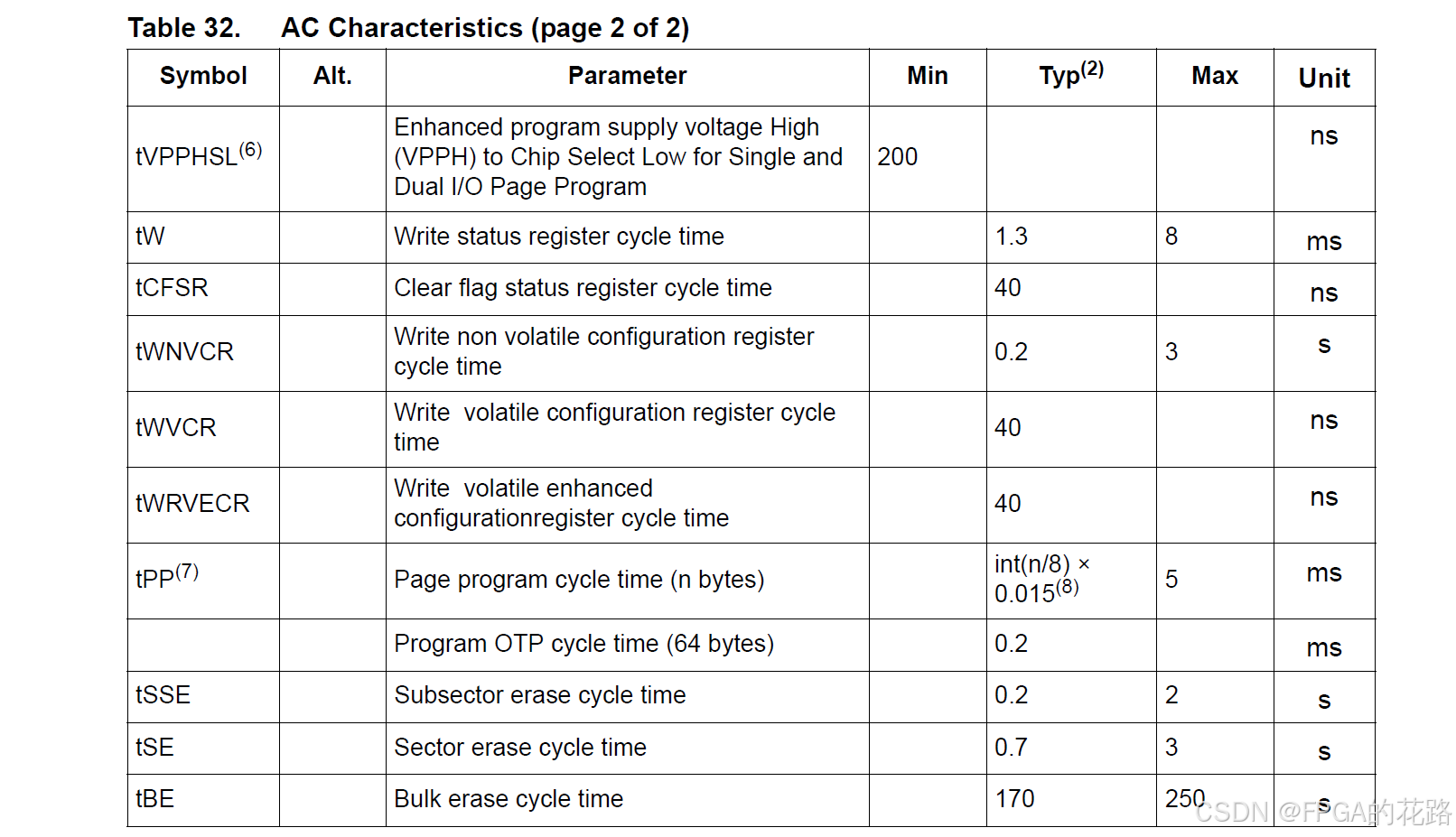

名称	典型值	最大值	单位
页编程时间	int(byte/8)*0.015，向上取整（256 Bytes 时间为 0.48）	5	s
Subsector 擦除时间	0.2	2	s
Sector 擦除时间	0.7	3	s
串口传输 1 Byte（包含校验位）	11/750000 ≈ 14.67		us
串口传输 256 Bytes 升级数据（实际需传输 264 Bytes）	264*11/750000 ≈ 3.872		ms
总擦除时间（1 个 Subsector + 34 个 Sectors）	24		s

Flash 大小计算

• 由于本实验 Flash 结构为 uniform 不能使用子扇区擦除指令（SSE），所以最小擦除单位为 1 个扇区（64KB）

名称	大小
QuickBoot header，part 1	64KB
QuickBoot header，part 2	256 bits
Golden Image	17,536,096 bits
总计	17,569,120 bits
换算成 Sector 个数	35 Sectors = 17.5Mb
所以最小 Flash 大小为	17.5Mb + 34 Sectors = 34.5 Mb（update区域少去 part1 一个扇区大小）

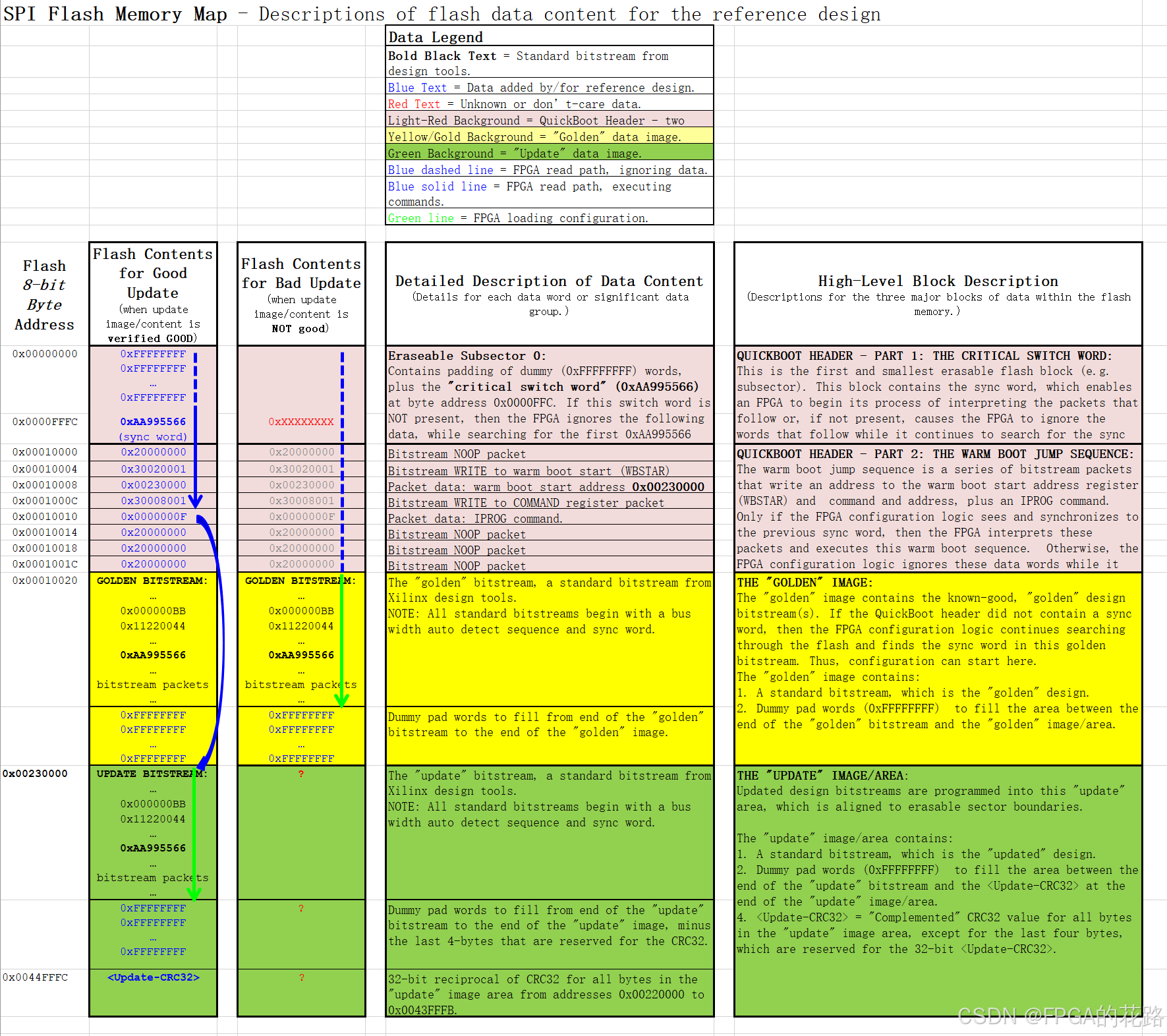

Flash 地址分配

串口通信协议

升级起始帧

偏移地址	字节数	定义	内容
0	2	帧头	0xBCBD
2	2	帧长度	单位 byte，不包括帧头、帧长度和帧类型
4	1	帧类型	0x01
5	4	update 起始地址	MSB 在前
9	4	update 程序大小	单位 byte

升级数据帧

偏移地址	字节数	定义	内容
0	2	帧头	0xBCBD
2	2	帧长度	单位 byte，不包括帧头、帧长度和帧类型
4	1	帧类型	0x02
5	3	包序号	从 1 开始
8	1-256	写入数据

升级状态帧

偏移地址	字节数	定义	内容
0	2	帧头	0xBCBD
2	2	帧长度	单位 byte，不包括帧头、帧长度和帧类型
4	1	帧类型	0x03
5	1	操作状态	bit7：校验成功(1)；bit6：回读校验完成(1)；bit5：页编程完成(1)；bit4：擦除完成(1)；bit3：回读校验中(1)；bit2：页编程中(1)；bit1：扇区擦除中(1)；bit0：子扇区擦除中(1)

QuickBoot 远程升级步骤

生成出厂文件

远程升级

1. FPGA 通过串口接收升级起始帧，FPGA 解析 update 起始地址 和 update 程序大小；
2. FPGA 进行 Subsector 擦除操作（地址 0x00），即修改 critical switch word 值为 OFF；
3. FPGA 进行 Sector 擦除操作（地址为 update 起始地址）；
4. 擦除完成后，等待写入数据缓存 FIFO 足够 256 Bytes（页大小）时进行一次页编程；
5. 完成编程后，重复步骤 3-5；
6. 完成 update 程序烧写后，回读 update 程序进行 CRC 校验；
7. 若 CRC 校验正确则修改 critical switch word 值为 ON，否则上报 CRC校验错误状态。

注：golden 和 QuickBoot hear 的第二部分内容 (warm boot jump sequence) 都不允许更改。

QSPI 设计

QSPI 操作流程

1. 接收到升级开始标志；
2. 默认上电 Flash 为 单线 SPI 模式，需要写 VECR 寄存器使能四线模式（也可以写 NVCR 寄存器，但是NVCR 寄存器更改后下次上电才生效，但更改后除非重新写 NVCR 寄存器才能更改配置；而 VECR 只有每次写后才生效，断电重启后会恢复为 NVCR 的配置）；
3. 执行 SSE 指令；
4. 执行 RFSR 指令获取 Flash 状态直至 Flash 为空闲状态；
5. 执行 SE 指令；
6. 执行 RFSR 指令获取 Flash 状态直至 Flash 为空闲状态；
7. 等待写入数据缓存 FIFO 足够 256 Bytes（页大小）时执行 QCPP 指令；
8. 执行 RFSR 指令获取 Flash 状态直至 Flash 为空闲状态；
9. 重复 5-8 步骤，直至烧写完 update 数据；
10. 执行 QCFR 指令，回读 update 数据进行 CRC 校验；
11. 校验完成且结果正确，则执行 QCPP 指令，写 0xFFFC 地址写入 0xAA995566 同步字；
12. 写 VECR 寄存器改为单线模式，否则 jtag 无法固化程序；
13. Flash 操作完成。

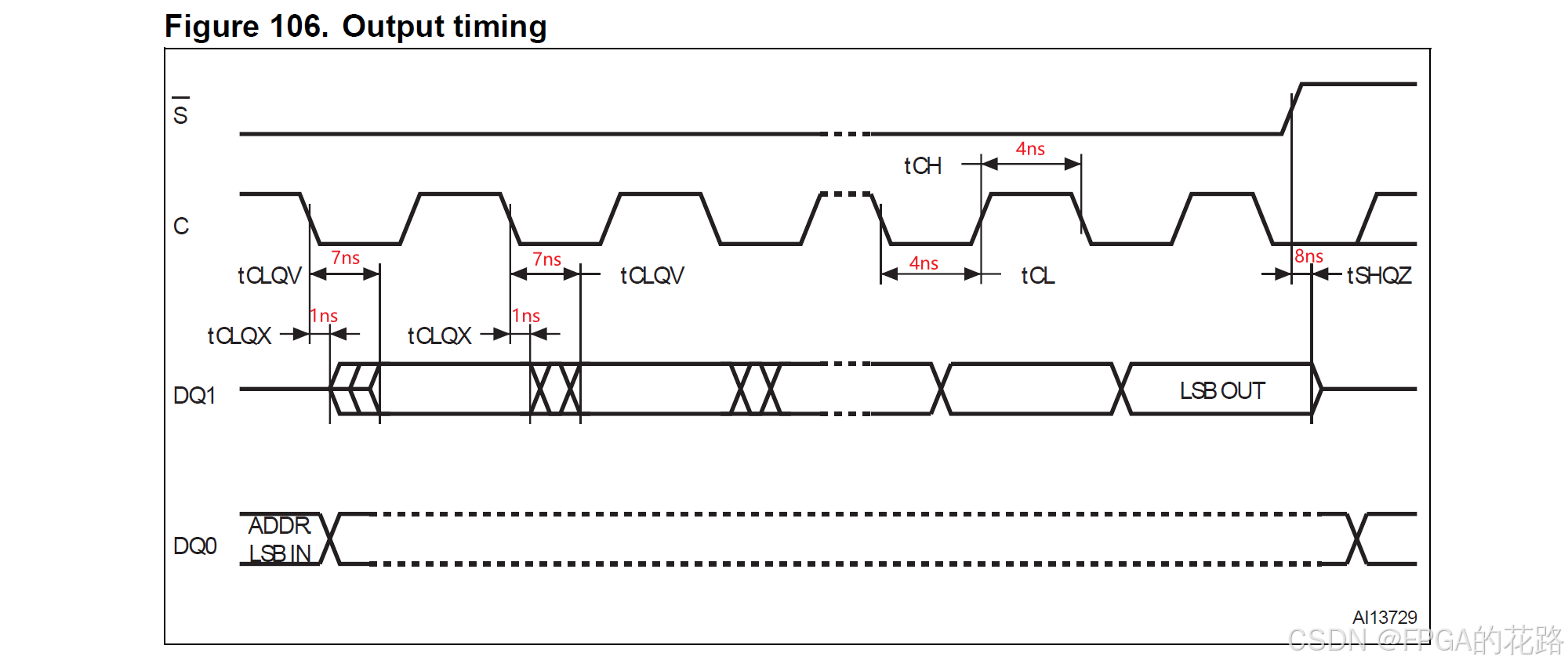

Flash 时序

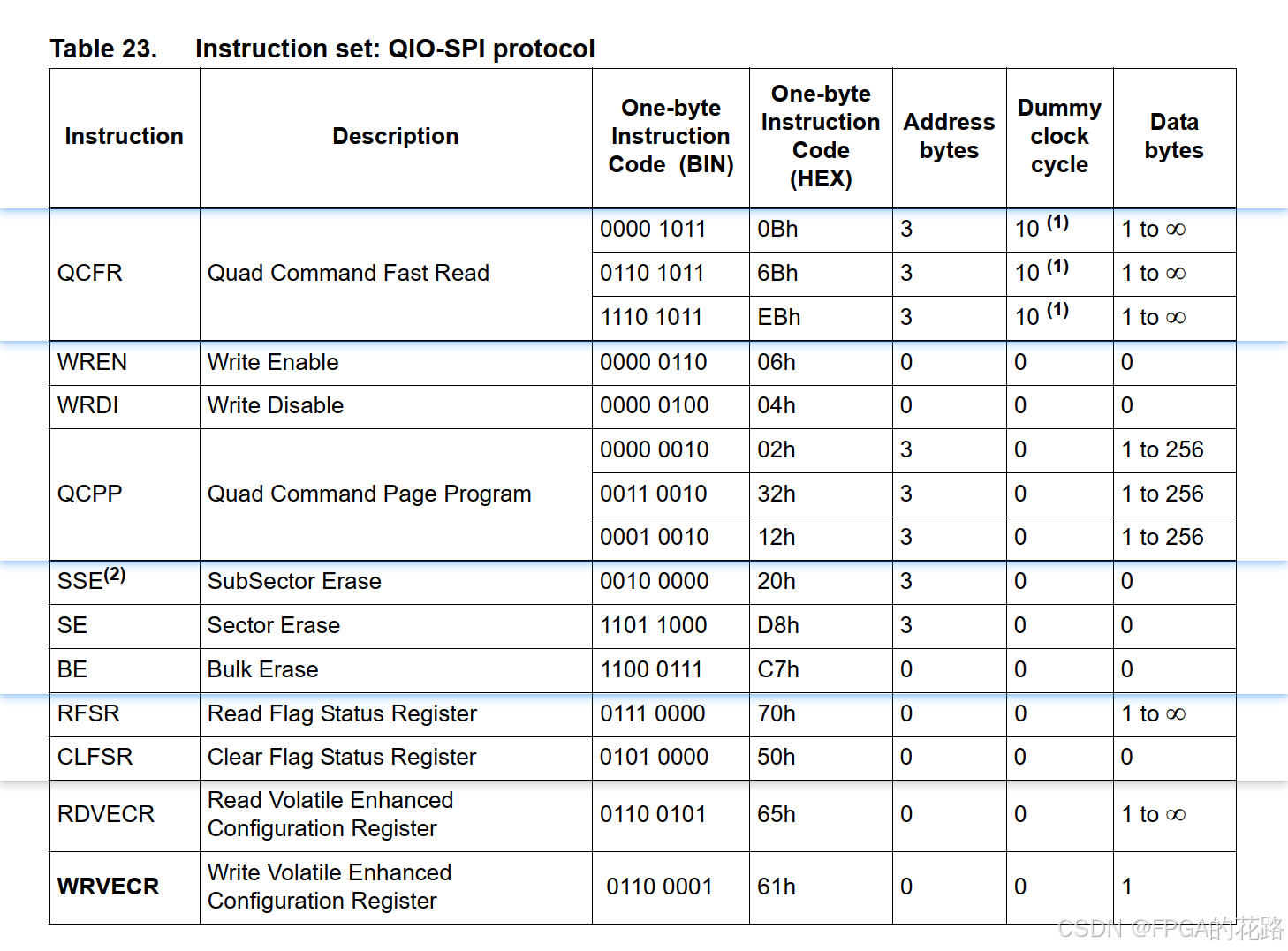

Extend SPI 指令

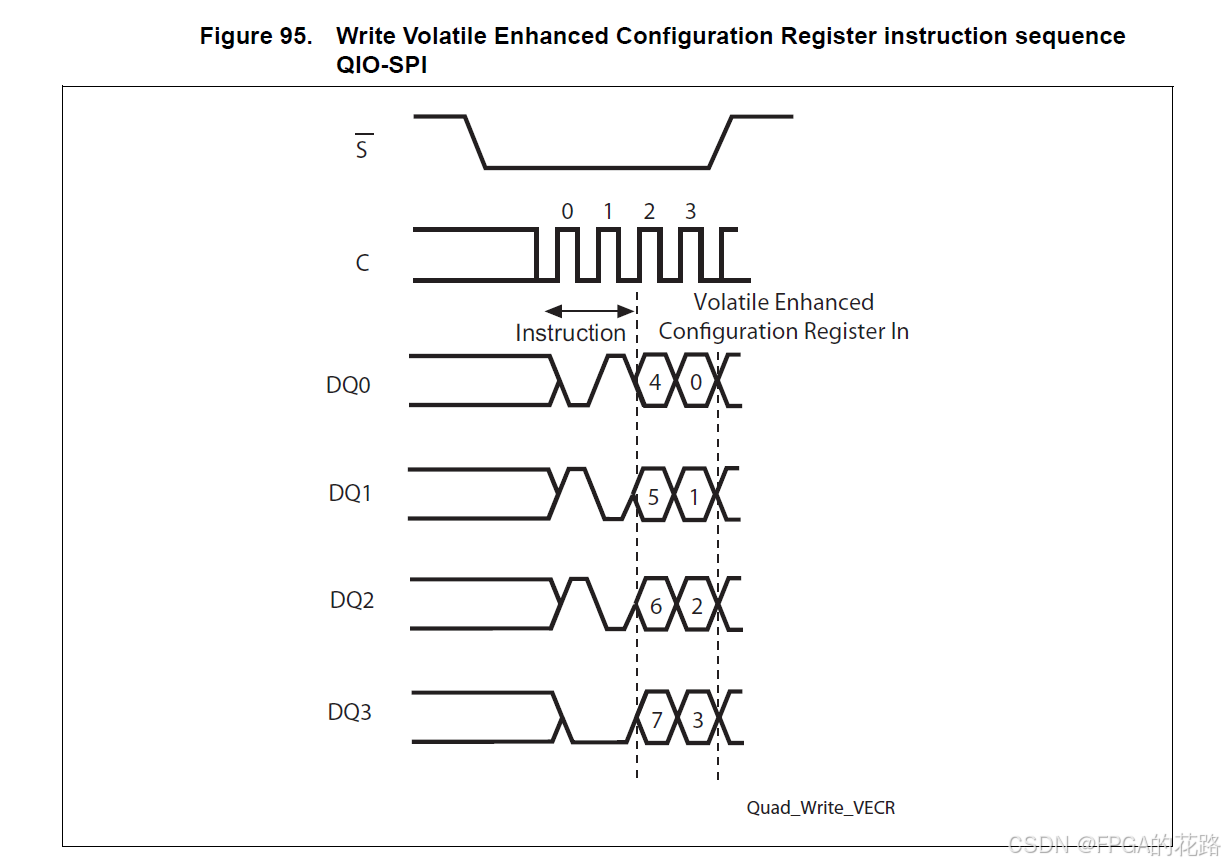

WREN

WRVECR

QIO-SPI 指令

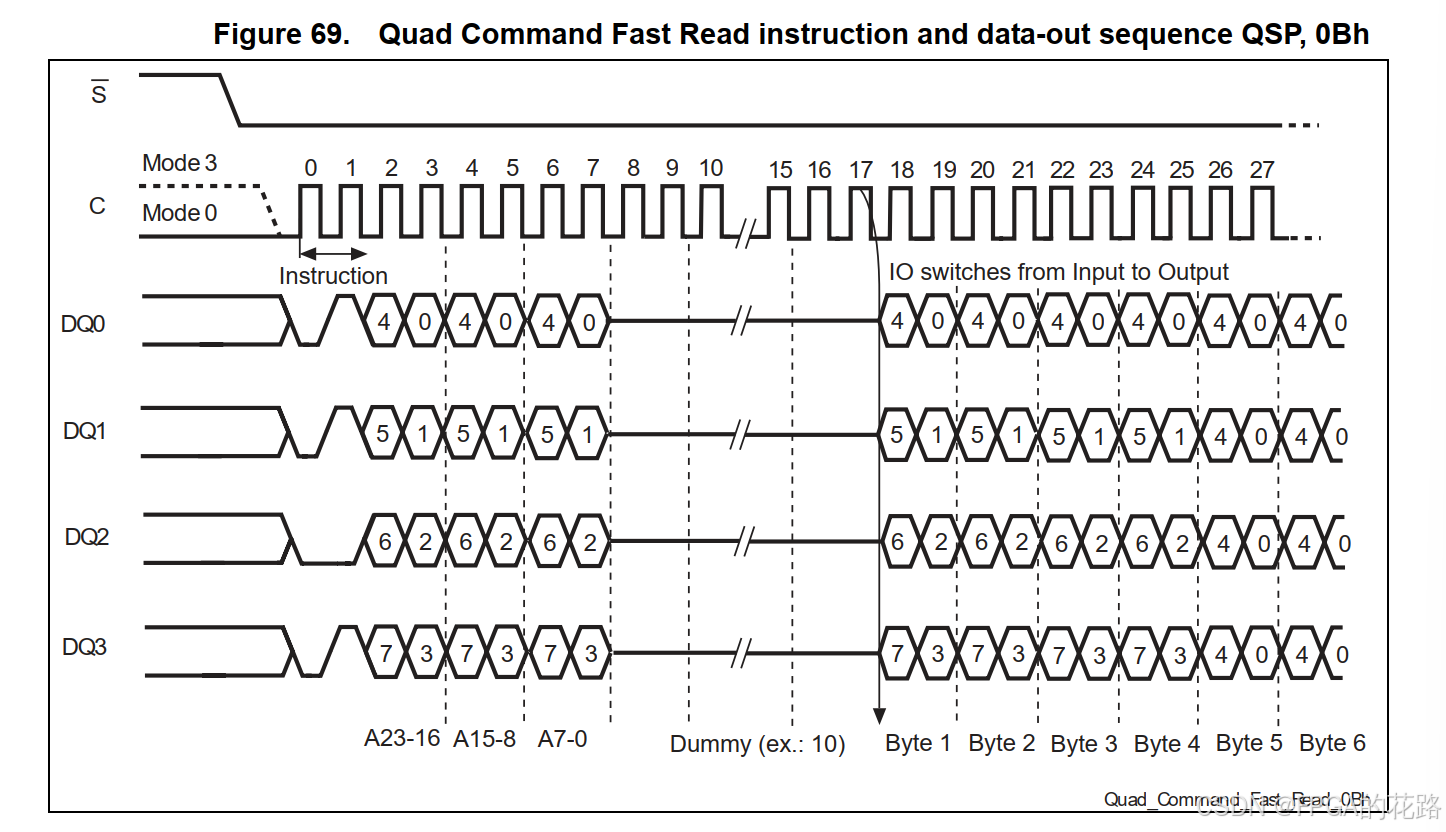

QCFR

• 指令 0Bh, 6Bh, EBh 的结果都一样

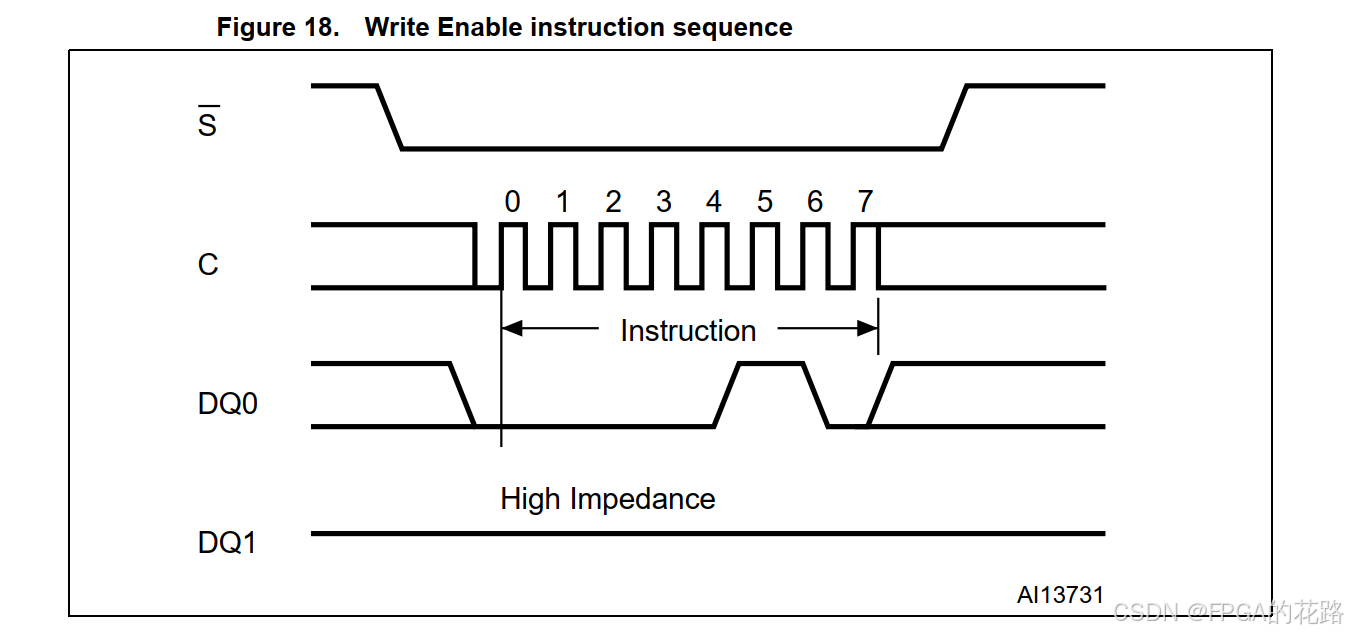

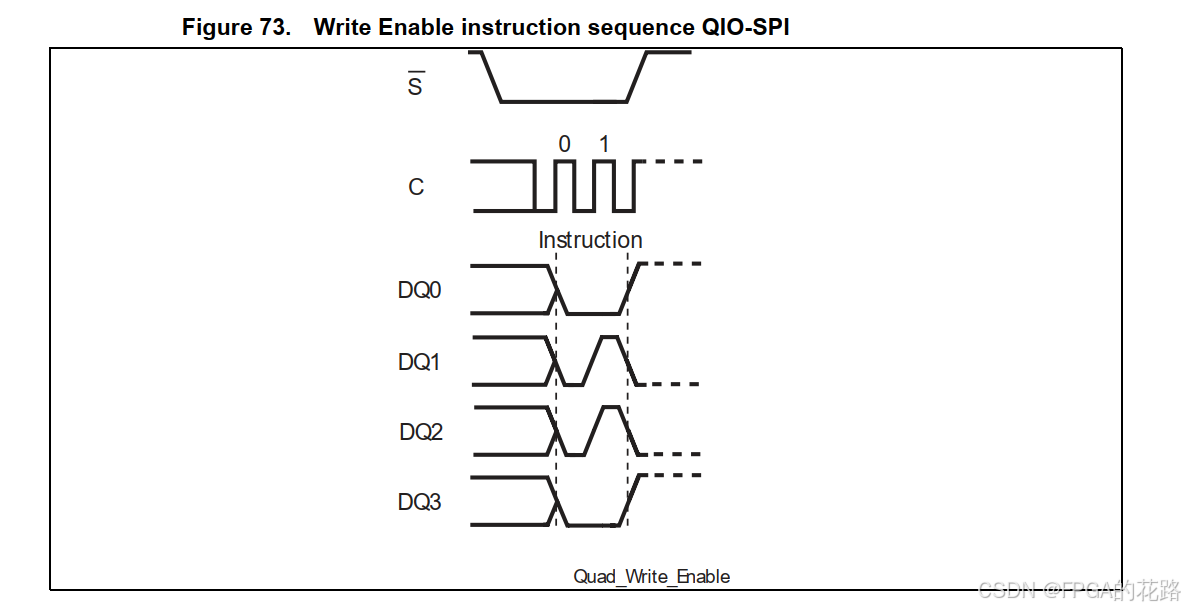

WREN

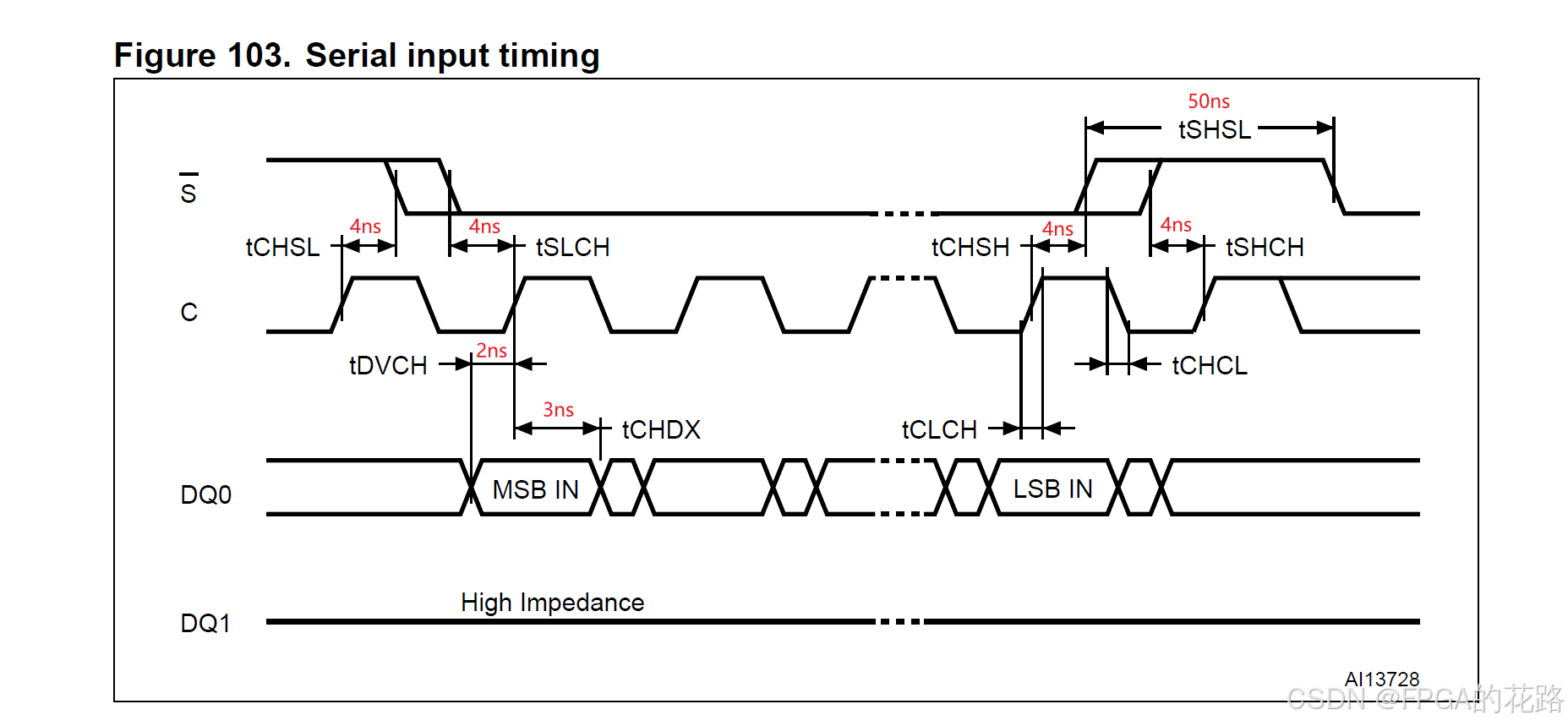

• 手册该指令时序图错误，还是上升沿采数，下降沿传输

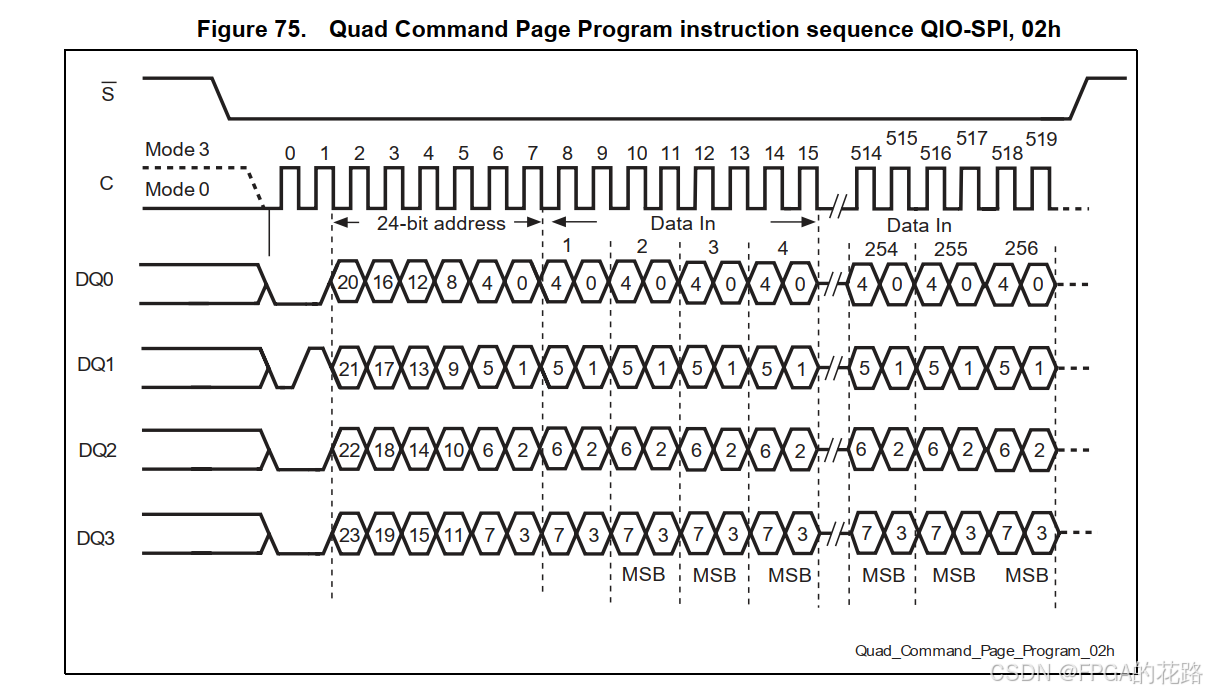

QCPP

• 需要先执行 WREN 指令

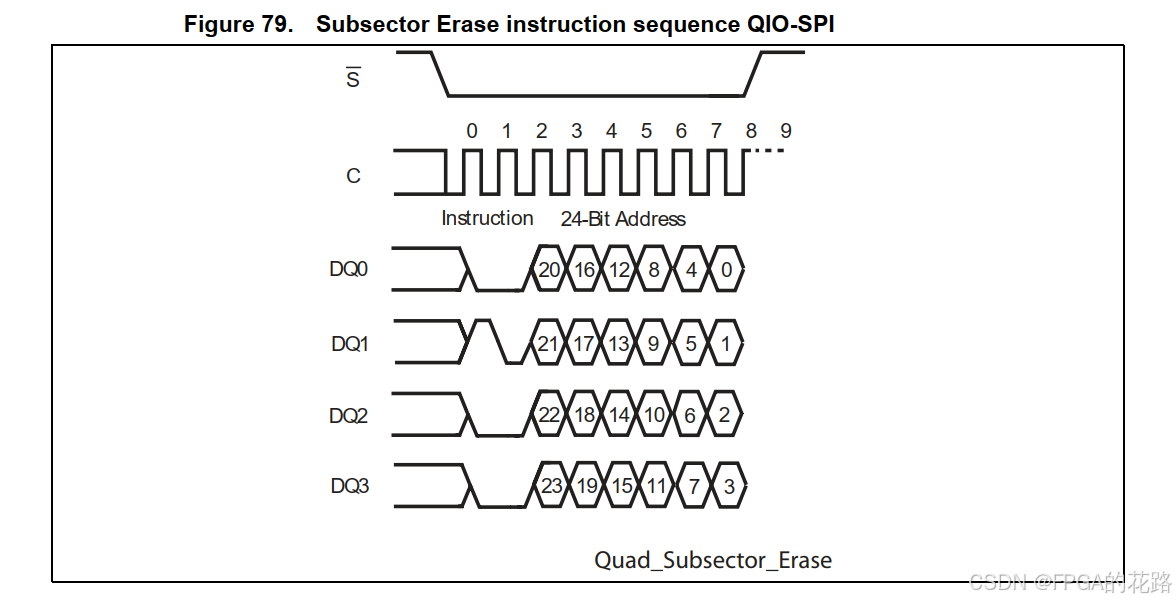

SSE

• 需要先执行 WREN 指令
• 手册该指令时序图错误，还是上升沿采数，下降沿传输

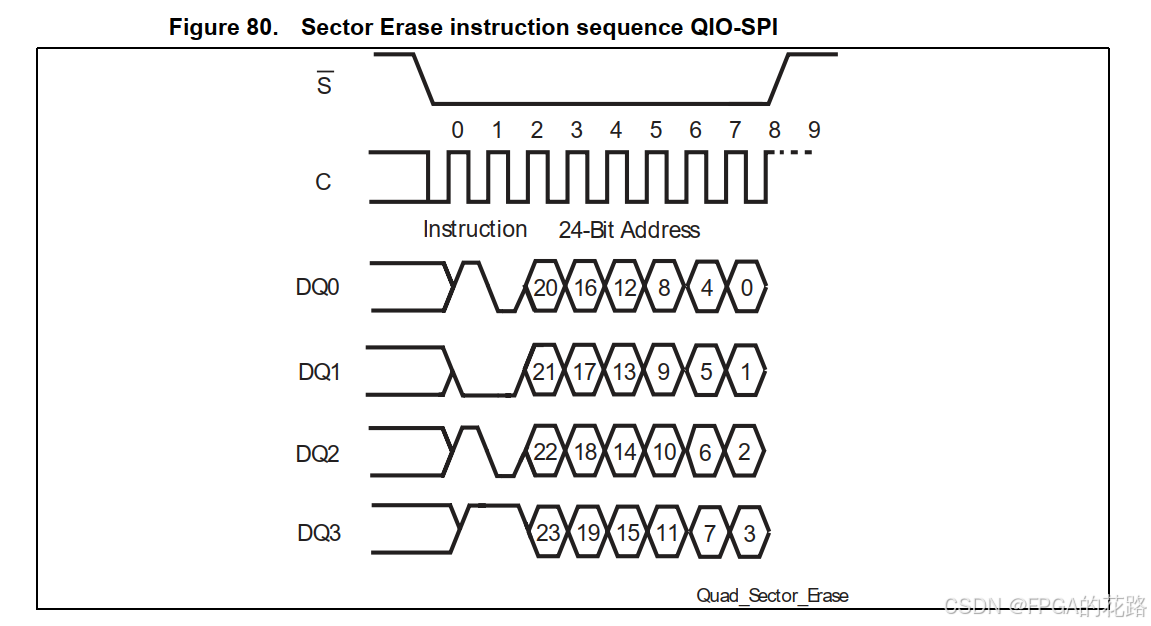

SE

• 需要先执行 WREN 指令
• 手册该指令时序图错误，还是上升沿采数，下降沿传输

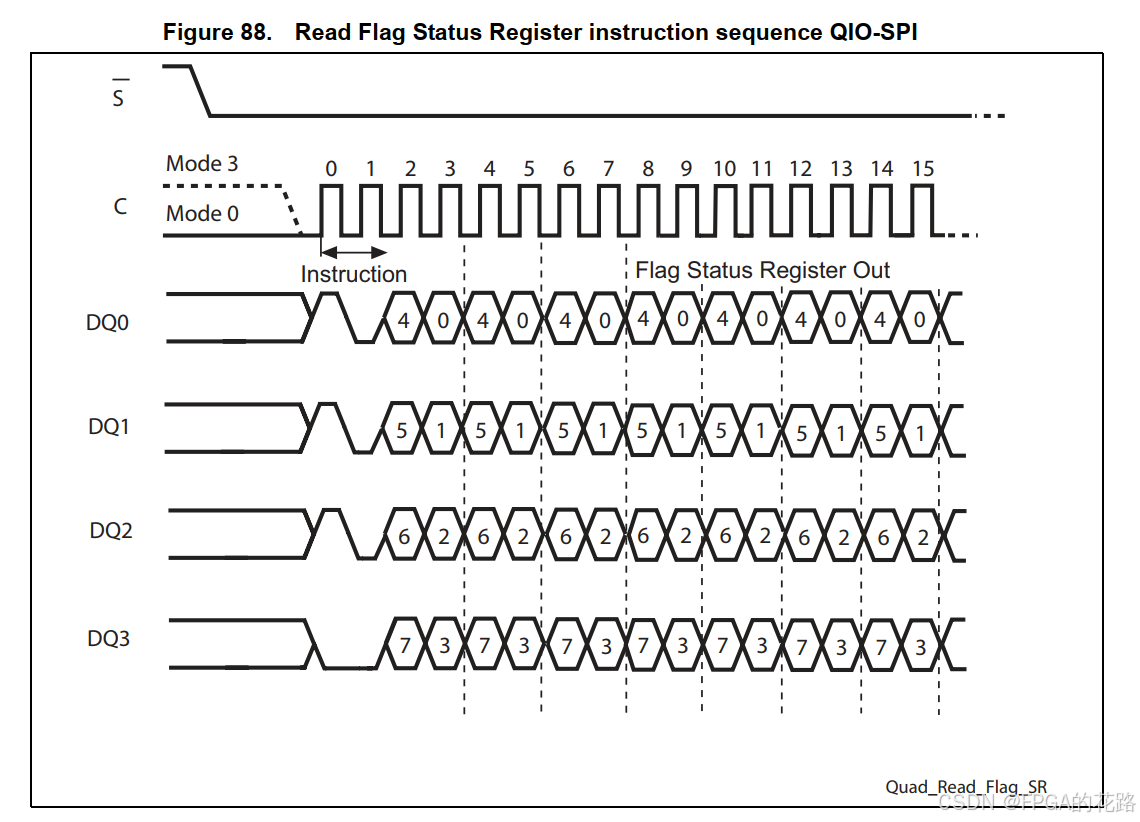

RFSR

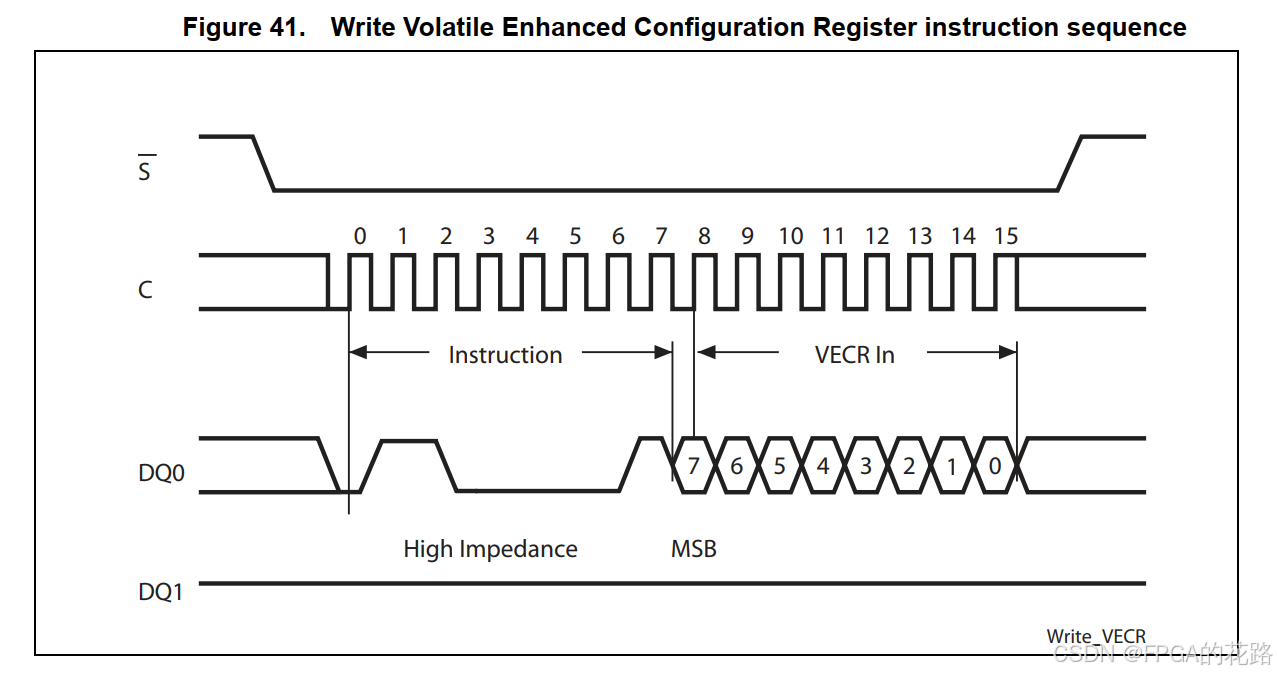

WRVECR

寄存器定义

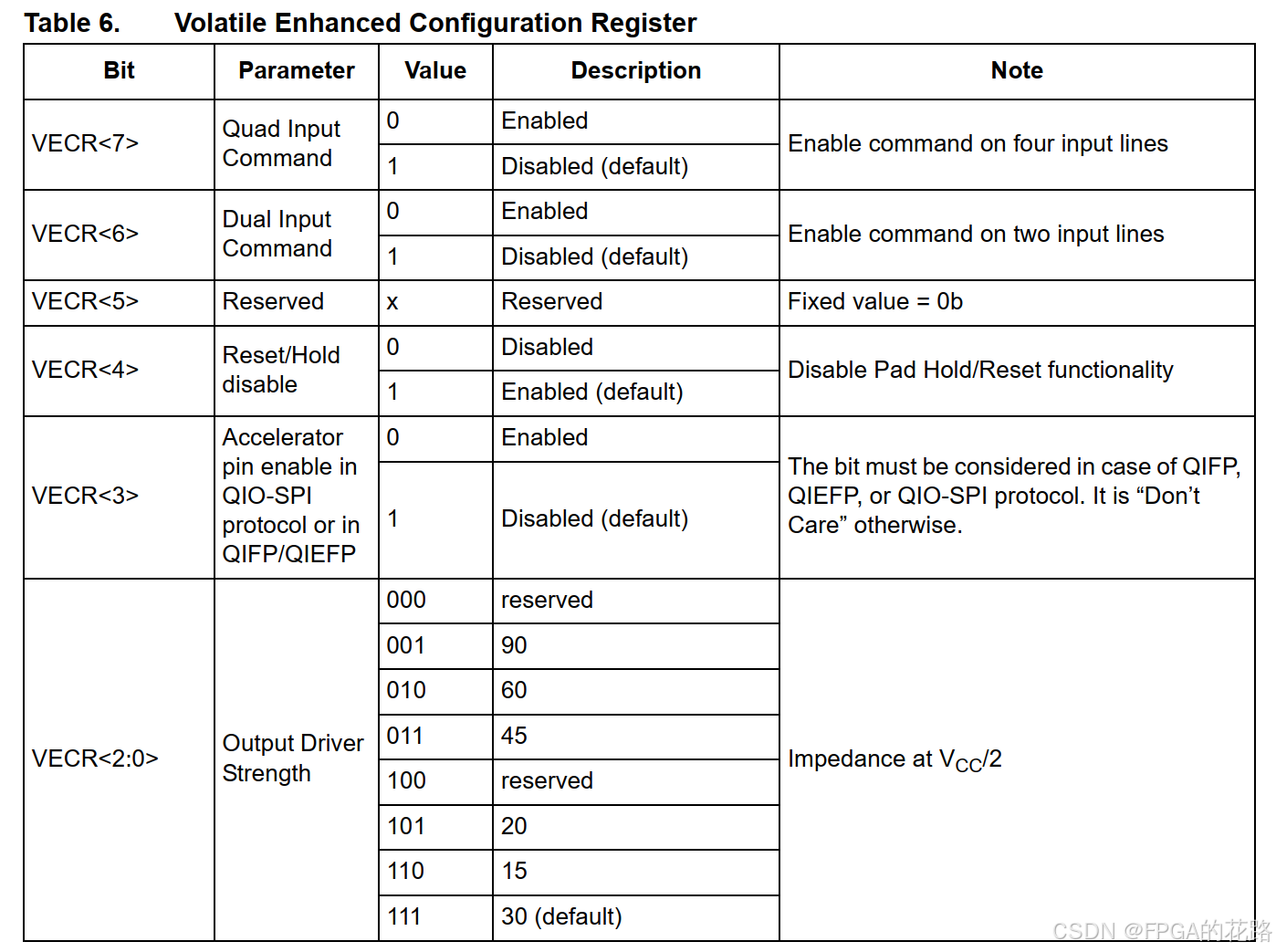

Volatile Enhanced Configuration Register

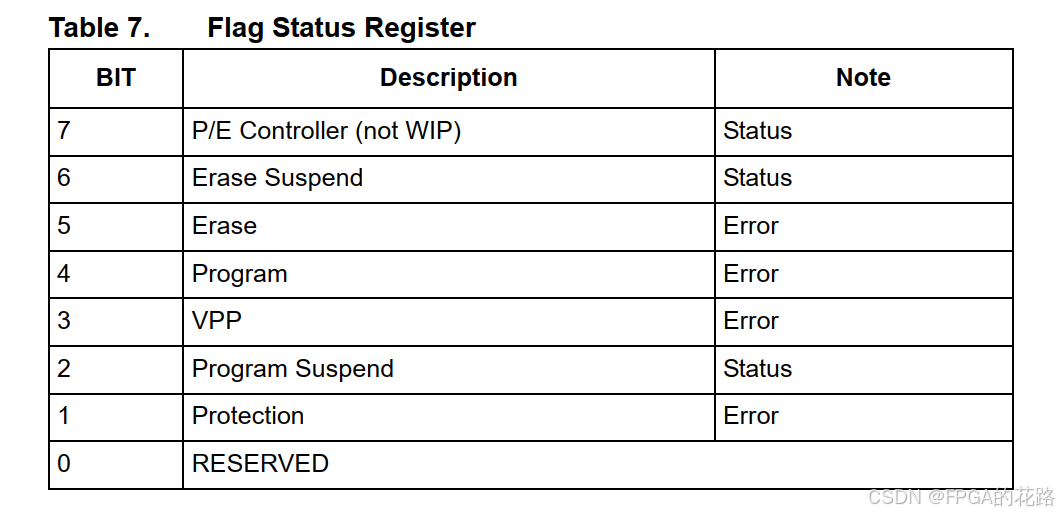

Flag Status Register

• bit7：1（空闲），0（忙）
• bit6：1（擦除暂停）
• bit5：1（擦除失败）
• bit4：1（烧写失败）
• bit0：1（擦除或者烧写的空间为受保护区域，报错）

CRC32

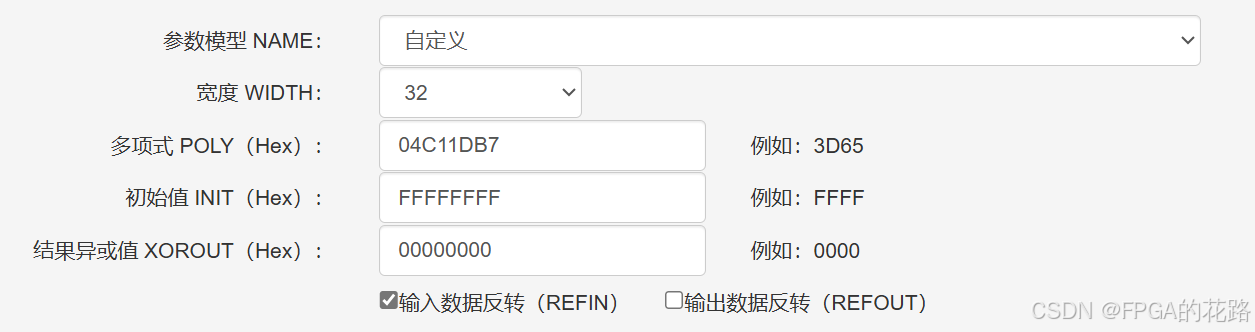

• CRC32模型

• 回读校验（本工程使用方式一）

  • 方式一：

    对比回读计算出来的 CRC32 值和升级程序里写入的 CRC32 值是否一致，一致则表示校验成功

  • 方式二：

    将回读回来的所有 upgrade 数据（包括 CRC32 值）都进行 CRC32 计算，将计算的 32bits 结果进行反转继续输入进行 CRC 计算，计算结果若为常数 0xC704DD7B 则表示校验成功

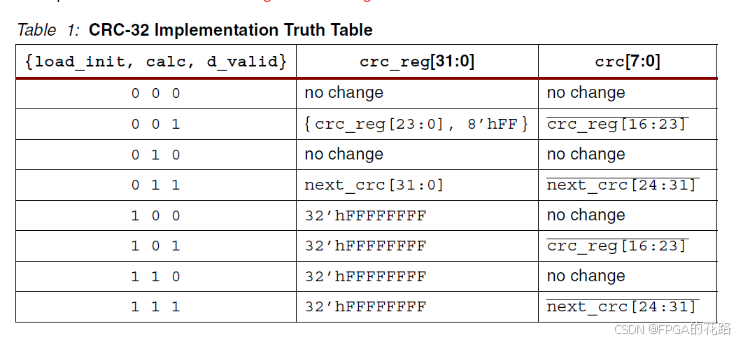

• CRC32 模块接口真值表

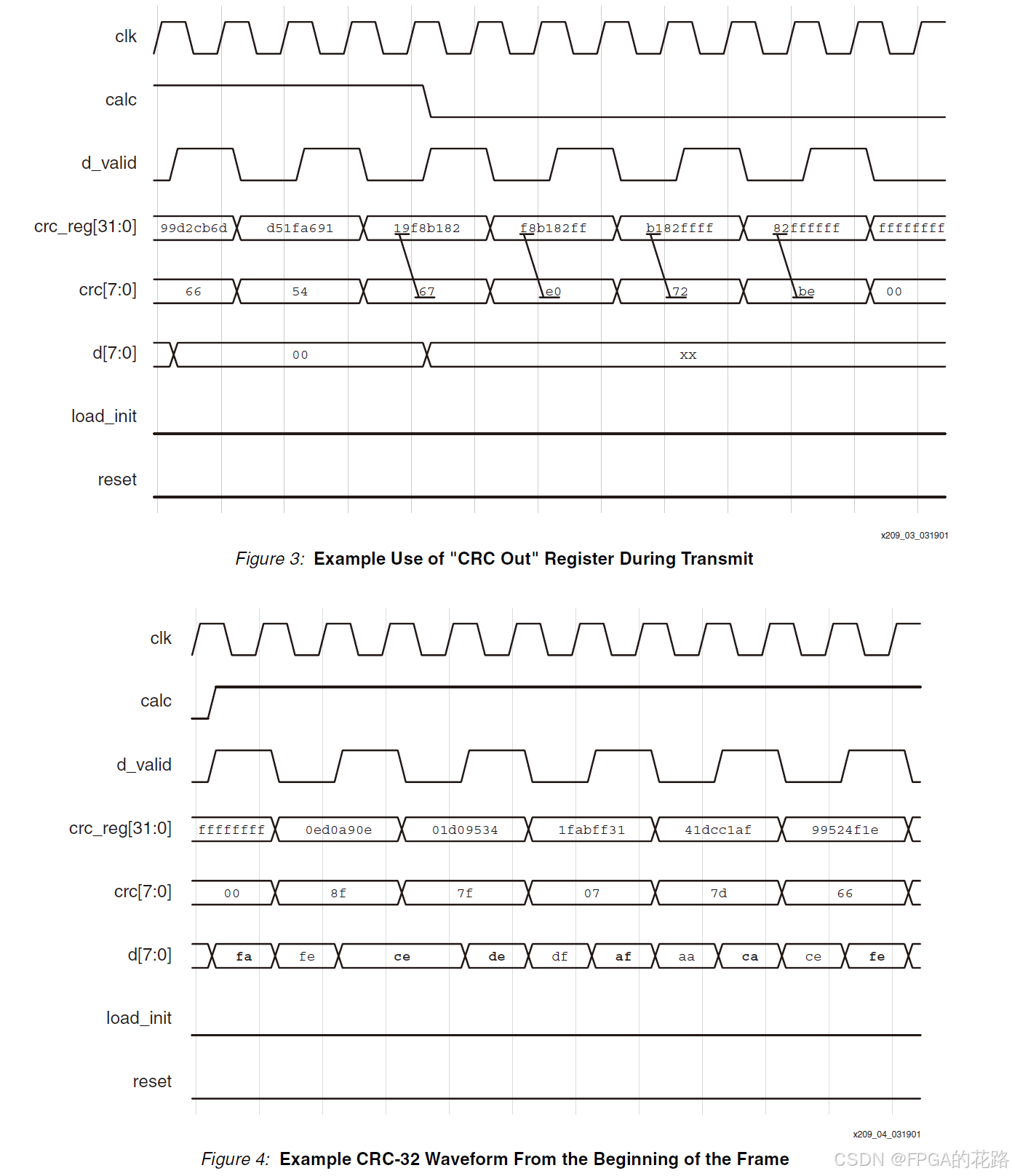

• 时序

STARTUPE2 原语

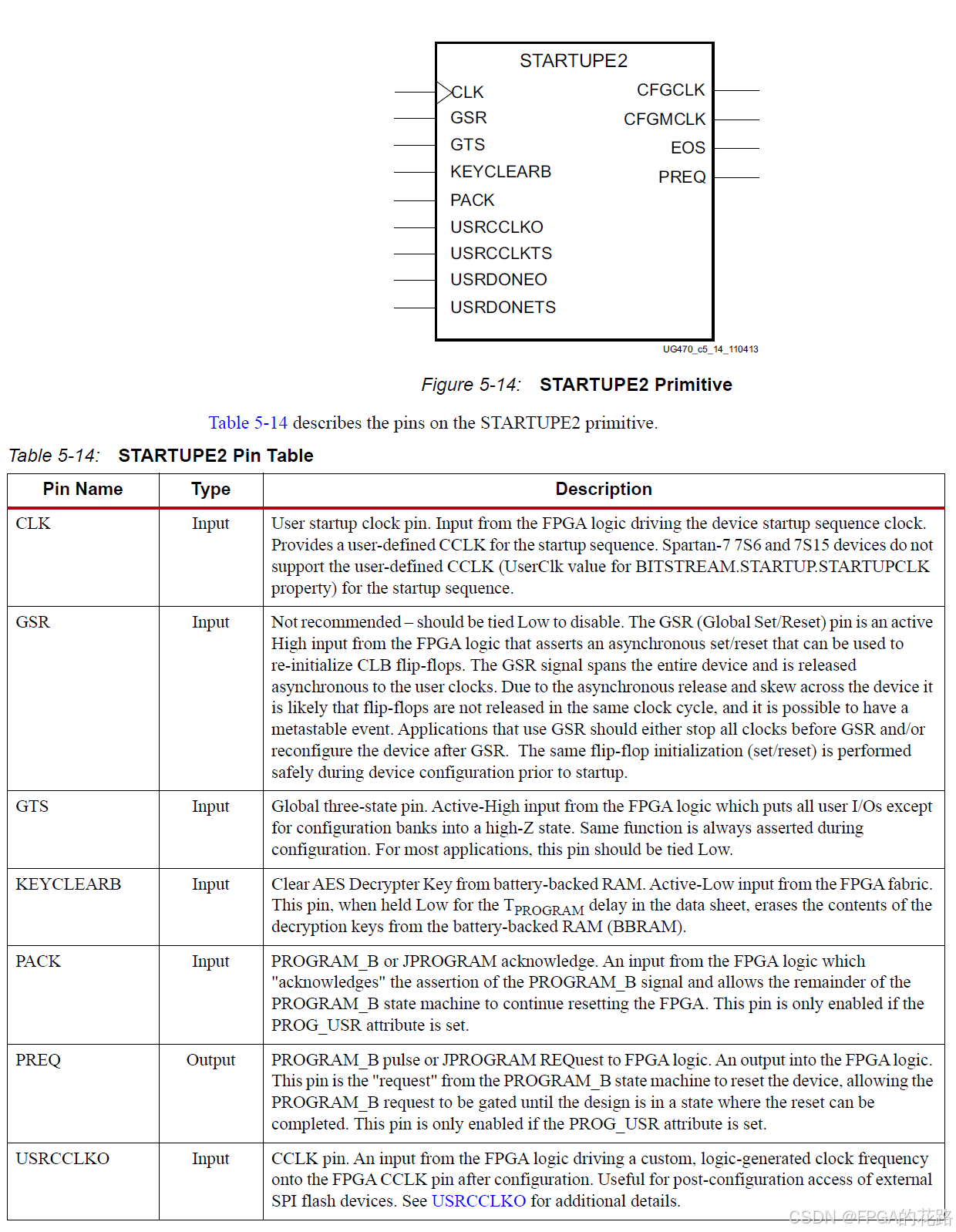

默认无法直接配置 CCLK，所以若要读写程序 FLASH，需使用 STARTUPE2原语才能控制 CCLK 引脚。

   STARTUPE2 #(
      .PROG_USR("FALSE"),  // Activate program event security feature. Requires encrypted bitstreams.
      .SIM_CCLK_FREQ(0.0)  // Set the Configuration Clock Frequency(ns) for simulation.
   )
   STARTUPE2_inst (
      .CFGCLK(),       // 1-bit output: Configuration main clock output
      .CFGMCLK(),     // 1-bit output: Configuration internal oscillator clock output
      .EOS(),             // 1-bit output: Active high output signal indicating the End Of Startup.
      .PREQ(),           // 1-bit output: PROGRAM request to fabric output
      .CLK(0),             // 1-bit input: User start-up clock input
      .GSR(0),             // 1-bit input: Global Set/Reset input (GSR cannot be used for the port name)
      .GTS(0),             // 1-bit input: Global 3-state input (GTS cannot be used for the port name)
      .KEYCLEARB(1), // 1-bit input: Clear AES Decrypter Key input from Battery-Backed RAM (BBRAM)
      .PACK(1),           // 1-bit input: PROGRAM acknowledge input
      .USRCCLKO(qspi_clk),   // 1-bit input: User CCLK input
                             // For Zynq-7000 devices, this input must be tied to GND
      .USRCCLKTS(0), // 1-bit input: User CCLK 3-state enable input
                             // For Zynq-7000 devices, this input must be tied to VCC
      .USRDONEO(1),   // 1-bit input: User DONE pin output control
      .USRDONETS(0)  // 1-bit input: User DONE 3-state enable output
   );

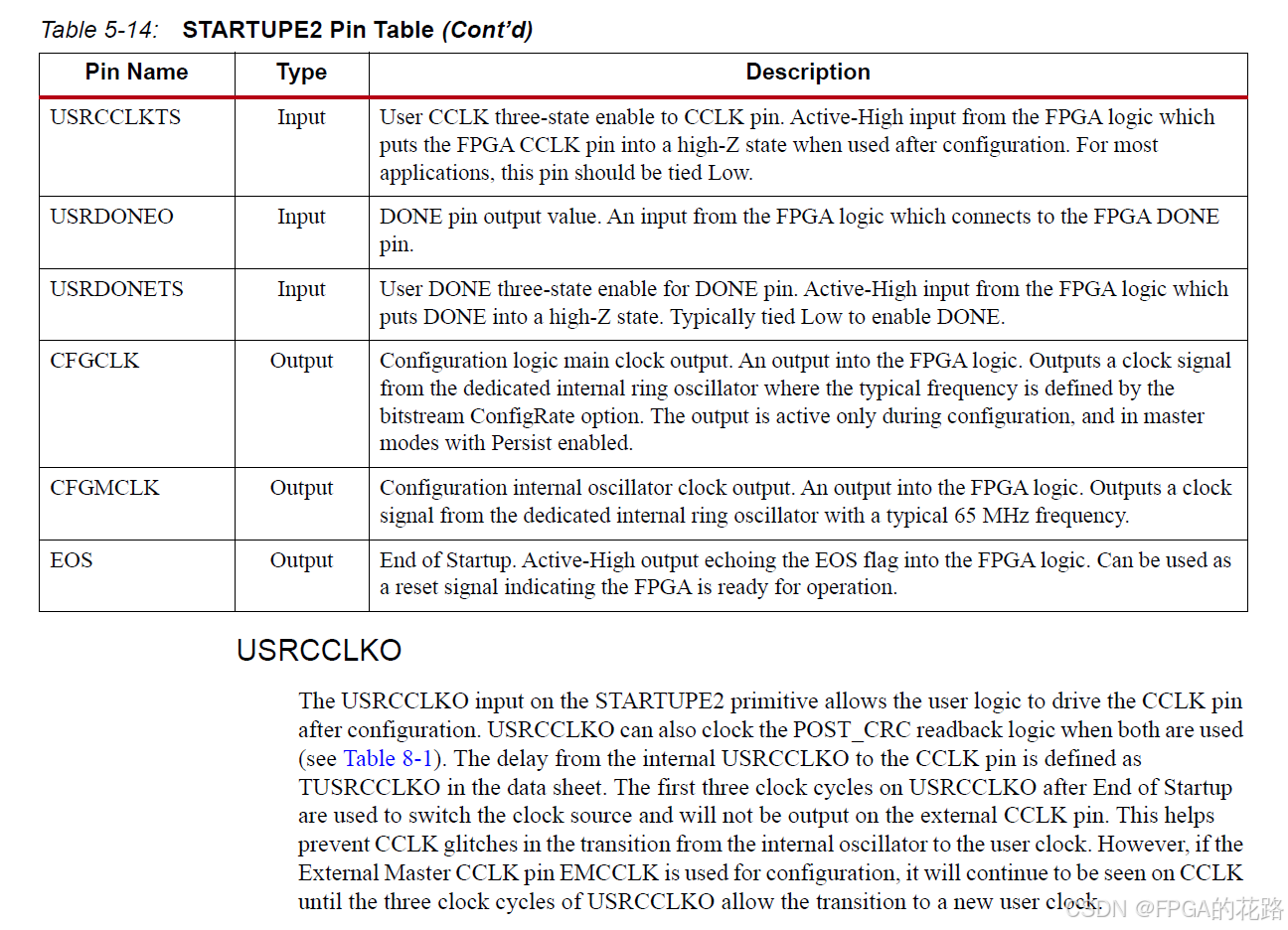

• CFGCLK：Master 模式下一直使能/连接，但除了配置的时候存在时钟，其他时候为无效的高电平；在配置了 USRCCLK 时，在 FPGA 配置结束后三个 clk 该时钟将切换到 USRCCLK。Configuration mode 是根据 M[2:0] 管脚配置的，最常用的是 M[2:0]=001 对应的 Master SPI 配置模式，Master 模式下 CCLK 由 FPGA 输出给 FLASH 的 SCLK；
• EOS：End Of Start，指示 FPGA 配置的结束，EOS 信号上电后一瞬即由低变高，指示配置完成，因此可用作 FPGA 启动的判断依据；
• CFGMCLK：配置内部振荡器时钟，是从内部的一个锁相环输出的 65MHz 时钟（不是很准），输出到 GPIO 的信号极其微弱，但 ILA 可以正常捕获，因此此时钟可用于 FPGA 内部逻辑，但不可直接输出（其驱动 I/O 的能力太弱了）；
• USRDONEO：输出到 FPGA 的 DONE_0 管脚。一般而言，在硬件设计中会在这个管脚挂一个 LED 灯，以指示 FPGA 完成配置开始运行；
• USRDONETS：控制 DONE 管脚的三态门，1 将设置为高阻，0 将会把用户输入的 USRDONEO 输出到 DONE_0 管脚；
• USRCCLKO：在配置完成后，驱动 CCLK_0 管脚的用户自定义时钟。在配置完成后，前三个时钟周期用于切换时钟源，且不会被输出，但如果使用了 EMCCLK 管脚，则 EMCCLK 信号会出现在 CCLK 管脚上，直到过渡到用户自定义时钟；
• USRCCLKTS：控制 USRCCLKO 的三态门；
• GTS：全局三态门使能，要用户自定义 CCLK/DONE 等，此管脚必须置低。

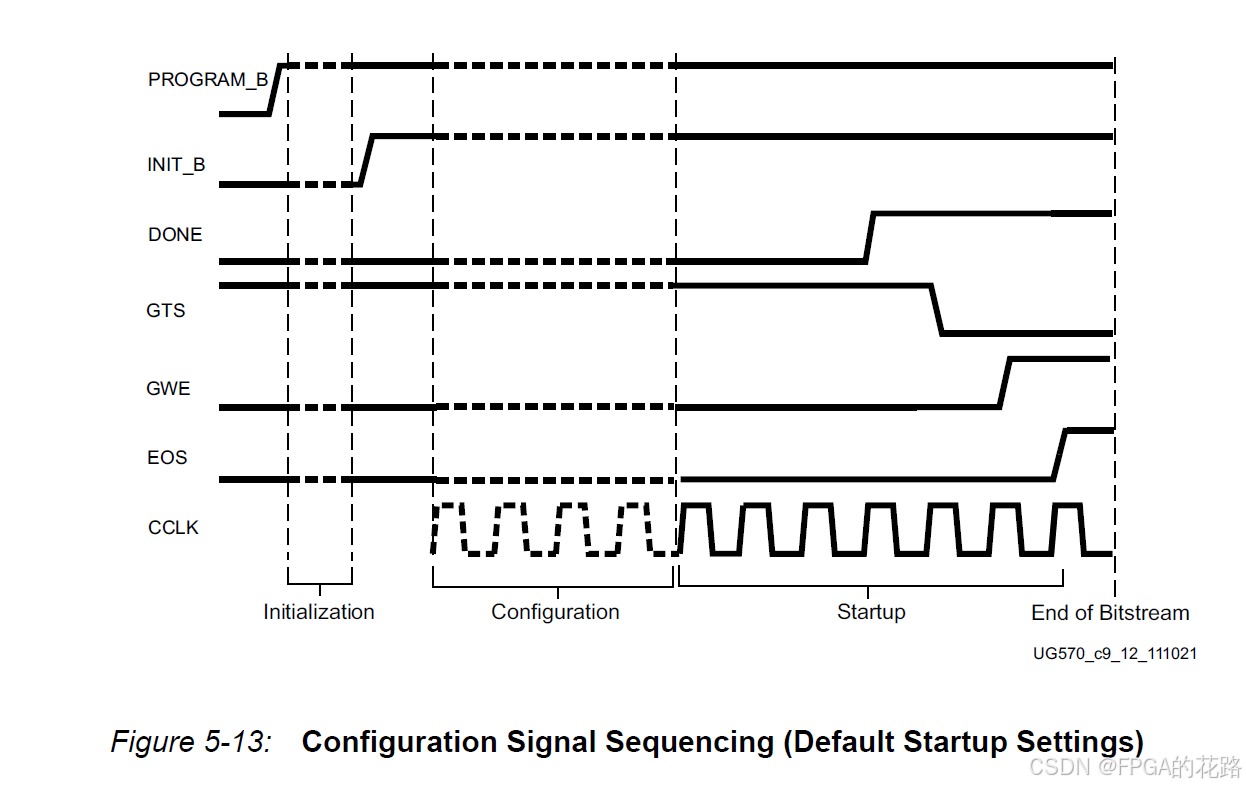

其他信号详见官方手册说明，默认启动设置下，配置期间的时序图如下

IOBUF-IOSTANDARD

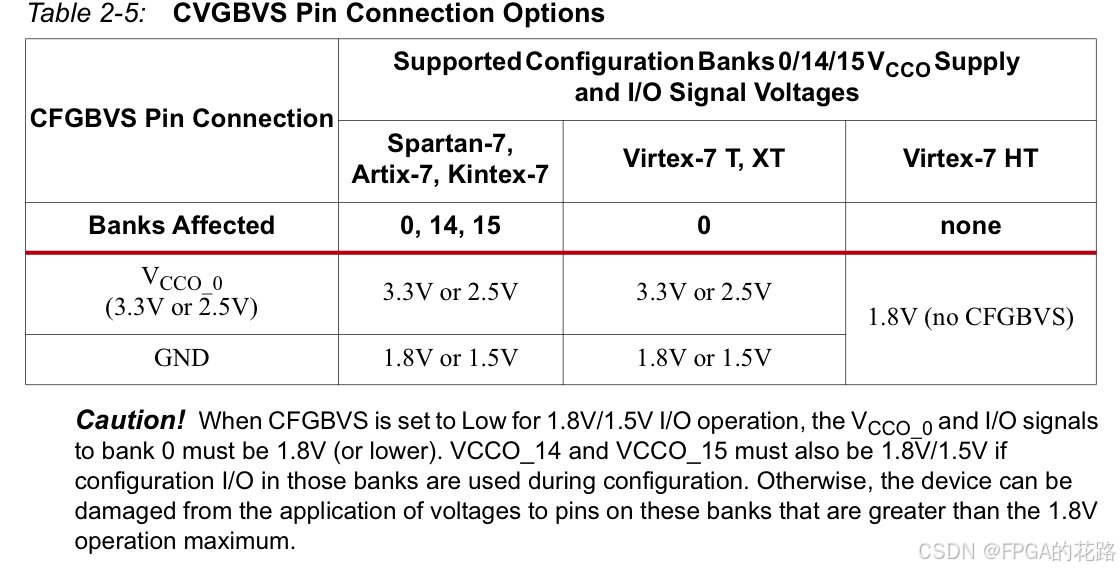

默认 IOSTANDARD 为 LVCMOS18，CVGBVS 决定 bank0 I/O支持的电压值，以及配置区间 bank14、bank15 的 I/O 所支持的电压值；

上位机设计

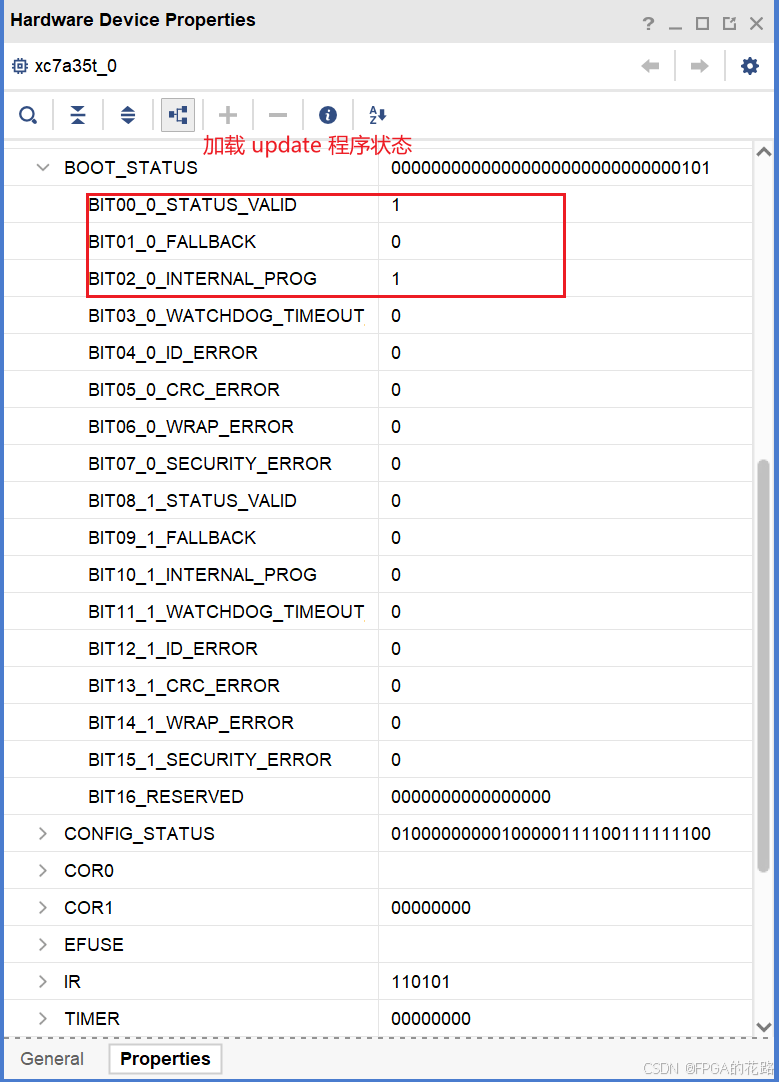

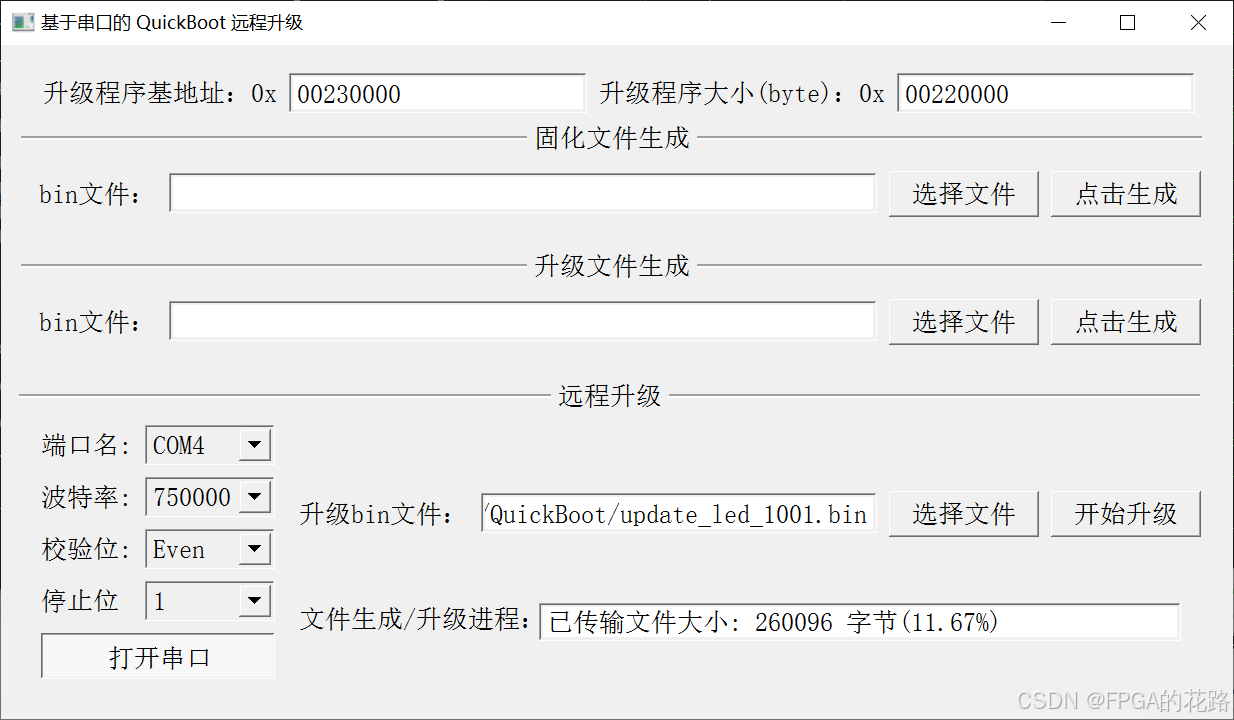

使用 pyqt5 进行设计，上位机界面如下：

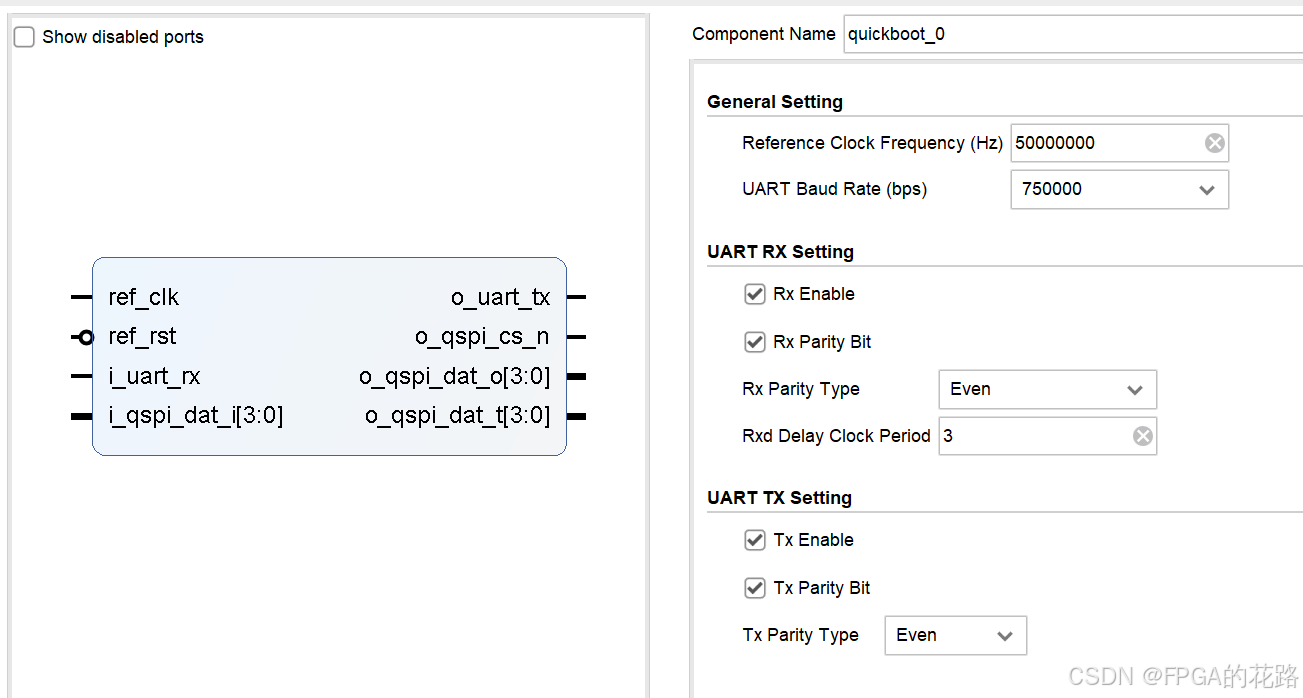

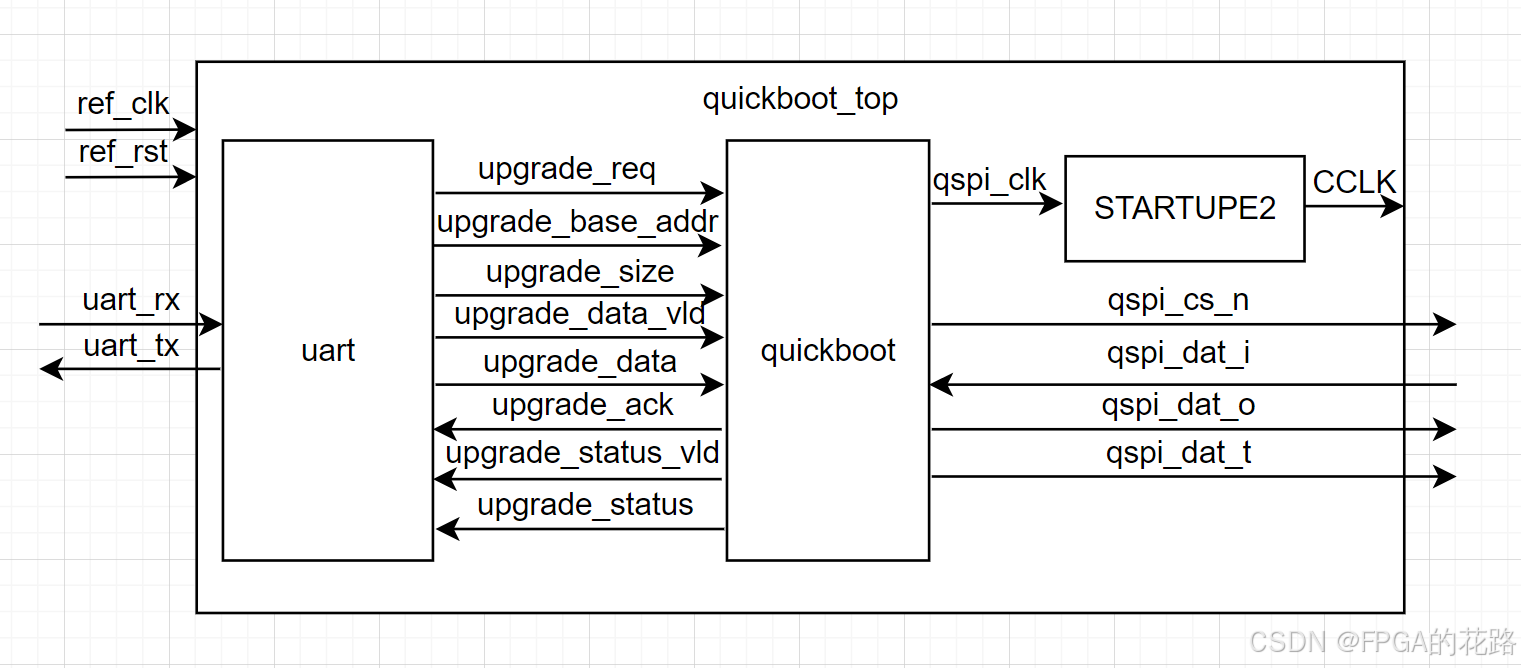

IP 例化界面

上板验证

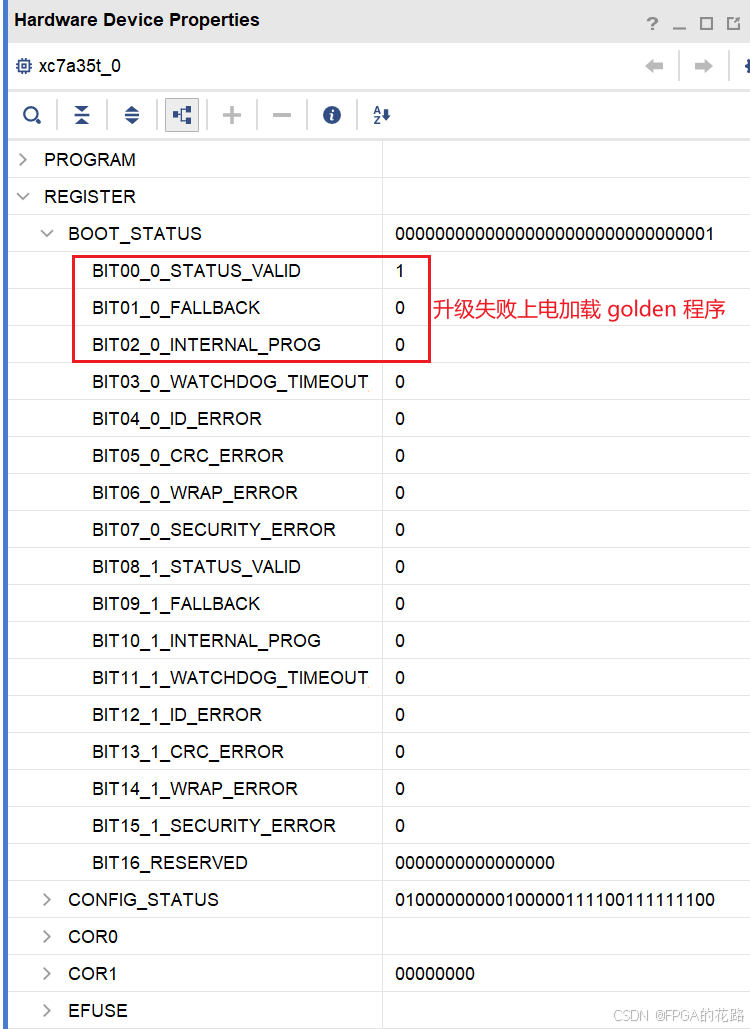

• 测试升级一次时间为 1 分钟

调试总结

• Flash 结构为 uniform 不能使用子扇区擦除指令（SSE），只有 Top 和 Bottom 结构可以使用

• Flash 的片选信号需要进行控制，不能一上来就一直是低电平

• 操作 Flash 之前要先产生时钟信号，用于 STARTUPE2 原语切换时钟源

• 使用 AX7035 开发板进行测试，SPI 时钟跑 50MHz 时，会出现采集错误，25MHz 没有问题

• jtag 固化默认使用的是 spix1 模式，若当前 spi 模式操作模式不一致会导致固化失败
