华为网路设备学习-1

华为设备的基本配置与管理

实验目标

掌握华为设备基本信息的配置管理

实验背景

某公司新进一批华为设备，在投入网络以后要进行初始配置与管理，你作为网络管理员，对华为设备进行基本的配置与管理。

技术原理

华为设备的管理方式基本分为两种：带内管理和带外管理。

1. 通过华为设备的Console端口管理华为设备属于带外管理；这种管理方式不占用华为设备的网络端口，第一次配置华为设备必须利用Console端口进行配置。
2. 通过Telnet、拨号等方式属于带内管理。

华为设备的命令行操作模式主要包括：

• 修改设备名称    [Huawei] sysname LSW1
•  用户视图  <Huawei>



• 系统视图  <Huawei>system-view

                          [Huawei]

• 接口视图  [Huawei]interface Ethernet0/0/2

                         [Huawei-Ethernet0/0/2]

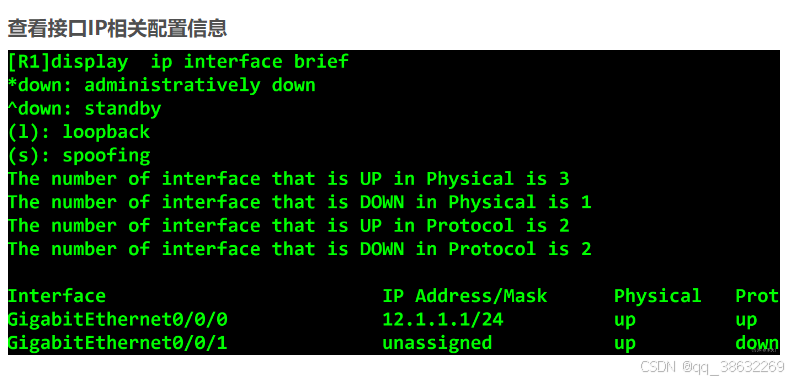

• 查看接口设置

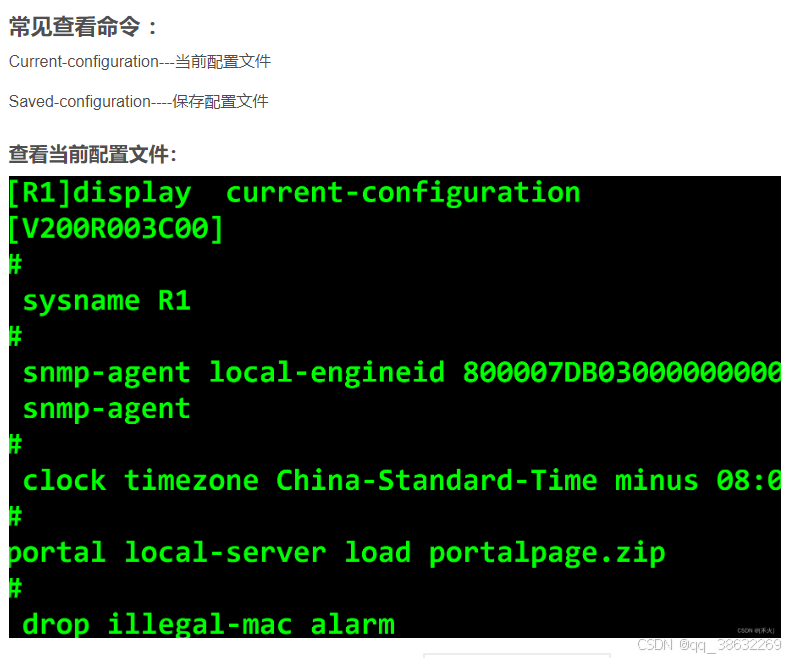

• 查看华为设备配置文件

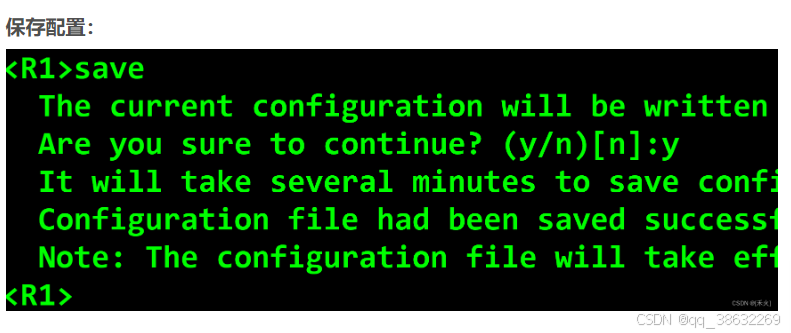

• 保存华为设备配置文件

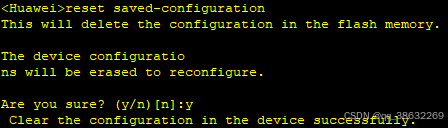

• 重置华为设备配置

<Huawei>reset saved-configuration

• 关闭交换机反馈信息

undo info-center enable

备注

路由器与交换机的区别在于：

路由器面对的是广域网（WAN），交换机面对的是局域网（LAN）。

路由器是网络层设备，面对的是数据包。

交换机是数据链路层设备，面对的是以太网帧。

路由器面对的是ip地址，使用路由表和ARP表

交换机面对的是MAC地址，使用MAC地址表

交换机的端口有类型区分，还可以设置vlan划分虚拟局域网

路由器的端口没有类型区分，但可以设置ip地址。作为网关进行路由转发

其他细节

1. 默认的以太网帧 不带VLAN Tag
2. Access类型端口只能属于1个VLAN
3. 交换机的端口（Access和trunk）默认的PVID通常是VLAN 1
4. PVID（Port-based VLAN ID）和VID（VLAN ID）的区别。PVID是交换机Trunk端口的属性，用于标记未打标签的数据包归属的VLAN。而VID则是数据包（以太网帧）上的VLAN标识。
5. VLAN标签是用来识别不同的虚拟局域网，仅在二层网络之间有作用‌。在路由器进行三层转发时，VLAN标签会被去掉‌。当数据包从交换机传输到路由器时，路由器会重新封装二层数据，去掉VLAN标签，同时保持源和目的MAC地址不变。这意味着在路由器处理数据包时，VLAN标签不再存在。
6. 网关是网络层传输的概念，只存在于三层交换机和路由器上。在路由器上可以设置某个接口为网关，用于实现网络互连。三层交换机只能设置虚拟接口来作为网关，如VlanIf协议等
7. 默认网关（缺省网关）

       缺省网关（Default Gateway）是子网与外网连接的设备，通常是指向一个路由器端口。当一台计算机发送信息时，根据发送信息的目标地址，通过子网掩码来判定目标主机是否在本地子网中，如果目标主机在本地子网中，则直接发送即可。如果目标不在本地子网中则将该信息送到缺省网关/路由器，由路由器将其转发到其他网络中，进一步寻找目标主机。

参考：O3社区·华为数通

该教程是2015年左右发布的，用于2024年数通赛道学习
