华为网路设备学习-10 (路由器OSPF动态路由配置)

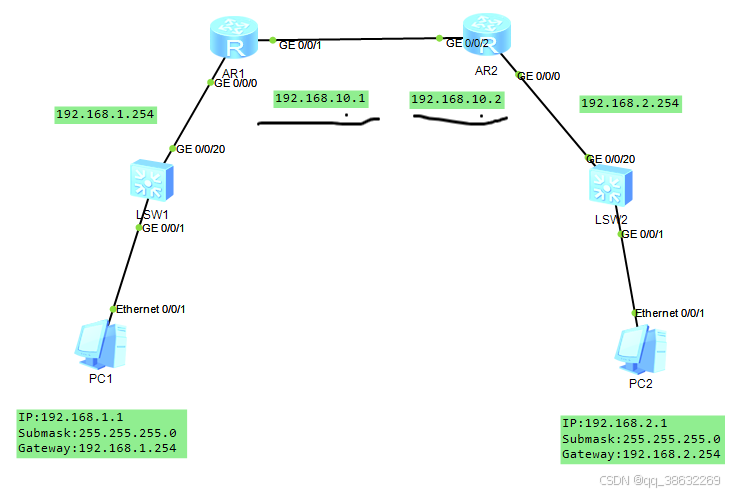

实验设备

PC 2台;交换机S5700  2台;路由器 AR 3260   2台

PC1

 IP:   192.168.1.1

 Submask:  255.255.255.0

 Gateway:  192.168.1.254

PC2

 IP:   192.168.2.1

 Submask:  255.255.255.0

 Gateway:  192.168.2.254

PC1 ping PC2

Ping 192.168.2.1   timeout

路由器 R1配置

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0]q

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.10.1 24

[Huawei-GigabitEthernet0/0/1]q

路由器 R2配置

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0]q

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]ip address 192.168.10.2 24

[Huawei-GigabitEthernet0/0/2]q

####################################################################

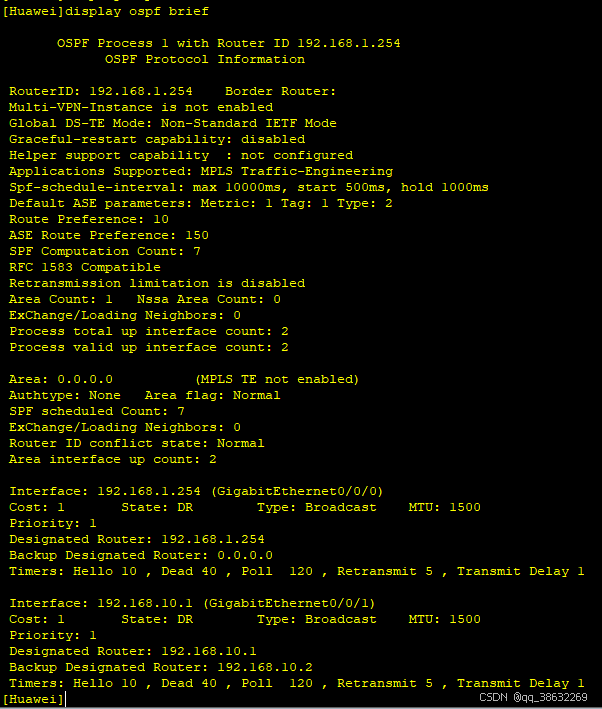

路由器 R1启动OSPF协议

[Huawei]ospf 1

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

路由器 R2启动OSPF协议

[Huawei]ospf 1

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

R1:

192.168.2.0/24  OSPF    10   2           D   192.168.10.2    GigabitEthernet 0/0/1

R2:

192.168.1.0/24  OSPF    10   2           D   192.168.10.1    GigabitEthernet 0/0/2

参考:计算机网络实验汇总-eNSP_ensp实验-优快云博客实验9 OSPF动态路由

后续概念详解和其他实验:华为网路设备学习-22(路由器OSPF-LSA及特殊详解)_ospf lsa-优快云博客
