华为网路设备学习-9（路由器RIP动态路由配置）

实验目的

1. 掌握RIP协议的配置方法：
2. 掌握查看通过动态路由协议RIP学习产生的路由；
3. 熟悉广域网线缆的链接方式；

实验背景

 假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作，学校决定采用RIPV2协议实现互通。

技术原理

1. RIP(Routing Information Protocols,路由信息协议)是应用较早、使用较普遍的IGP内部网管协议，使用于小型同类网络，是距离矢量协议；
2. RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15；
3. RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更细。

实验步骤

建立建立packet tracer拓扑图

（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置RIPV2路由协议。

（5）在路由器R1、R2上配置RIPV2路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；

实验设备

PC 2台；交换机S5700  2台；路由器 AR 3260   2台

PC1

 IP:   192.168.1.1

 Submask:  255.255.255.0

 Gateway:  192.168.1.254

PC2

 IP:   192.168.2.1

 Submask:  255.255.255.0

 Gateway:  192.168.2.254

PC1 ping PC2

Ping 192.168.2.1   timeout

路由器 R1配置

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0]q

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.10.1 24

[Huawei-GigabitEthernet0/0/1]q

路由器 R2配置

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0]q

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]ip address 192.168.10.2 24

[Huawei-GigabitEthernet0/0/2]q

####################################################################

路由器 R1启动RIP协议

[Huawei]rip

[Huawei-rip-1]network 192.168.1.0

[Huawei-rip-1]network 192.168.10.0

路由器 R2启动RIP协议

[Huawei]rip

[Huawei-rip-1]network 192.168.2.0

[Huawei-rip-1]network 192.168.10.0

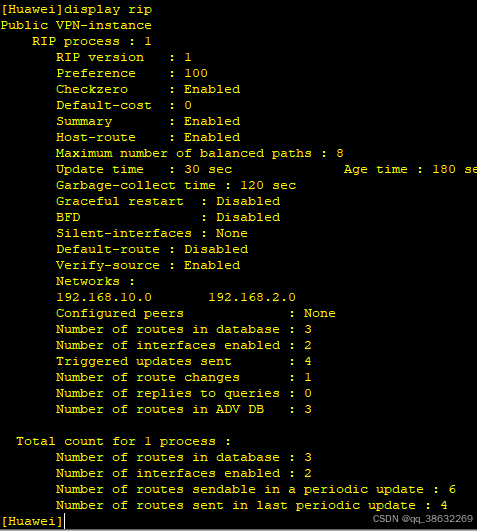

查询：

R1

192.168.2.0/24  RIP     100  1           D   192.168.10.2    GigabitEthernet 0/0/1

R2

  192.168.1.0/24  RIP     100  1           D   192.168.10.1    GigabitEthernet 0/0/2

注：两台路由器必须在同一网段下才rip协议才生效
