嵌入式课程设计 —— STM32串口编程

本文介绍了在STM32F407开发板上进行串口编程,探讨了如何使用串口1输出调试信息以及串口2进行通信和控制GPRS模块。在调试过程中,详细阐述了串口2的引脚配置,如UART2_TX连接到PA2,UART2_RX连接到PA3,并提供了相应的代码段。经过配置,成功实现了串口1到串口2的通信转换。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

STM32F407 串口个数:6个串口

串口1:用来输出调试信息

STM32串口2的使用:

1)STM32F407开发板 ----------------- tiny4412开发板 通信

网络串口

2)STM32F407开发板 控制 GPRS模块,STM32F407--- GPRS模块也是通过串口发送的

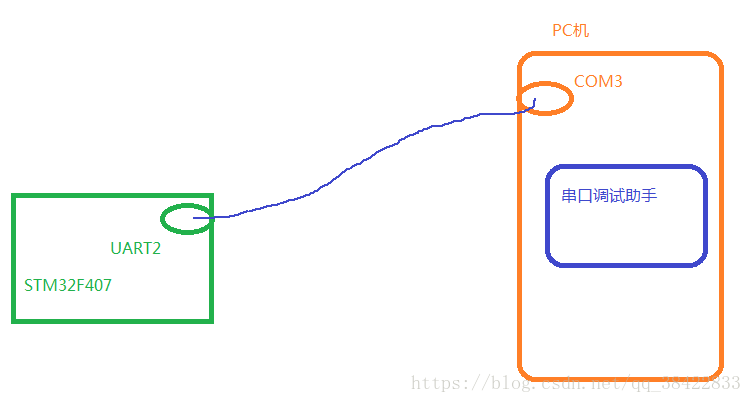

调试连接图:

 改代码:串口1--->串口2

查串口2对应个引脚

发送端口UART2_TX ---- PA2

接收端口UART2_RX ---- PA3

代码:

/*
uart 2 Çý¶¯
*/

#include"sys.h"

//³õʼ»¯IO ´®¿Ú2
//pclk1:PCLK1ʱÖÓÆµÂÊ(42Mhz)
//bound:²¨ÌØÂÊ
void uart2_init(u32 pclk1,u32 bound)
{
	float temp;
	u16 mantissa;
	u16 fraction;
	temp=(float)(pclk1*1000000)/(bound*16);//µÃµ½USARTDIV@OVER8=0
	mantissa=temp;				 //µÃµ½ÕûÊý²¿·Ö
	fraction=(temp-mantissa)*16; //µÃµ½Ð¡Êý²¿·Ö@OVER8=0
    mantissa<<=4;
	mantissa+=fraction;

	RCC->AHB1ENR|=1<<0;   	//ʹÄÜPORTA¿Ú
