GPIO口编程：

嵌入式开发里面的 LED点灯相当于 C语言的Hello World

STM32 GPIO 口名称： PA PB PC .... PF PG ... 一般每个端口有16个引脚（每个引脚对应一个GPIO口）

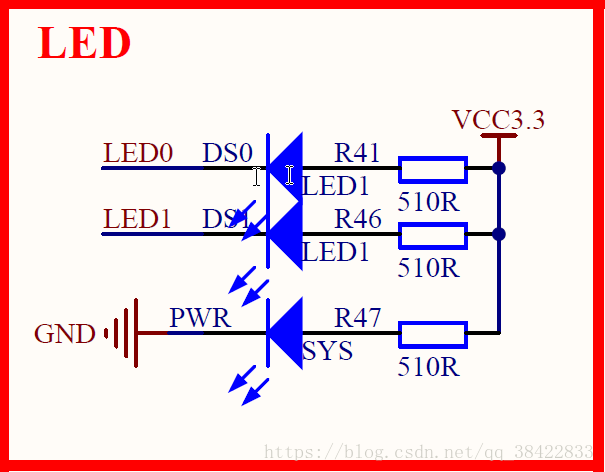

1.查看电路图

LED0 ---> PF9

LED1 ---> PF10

2.如何控制GPIO口的高低电平

软件控制硬件：配置寄存器来控制硬件工作。

需要配置的寄存器：（手册GPIO）

端口模式寄存器（GPIO_MODER）:用来设置GPIO口的工作模式

上拉/下拉电阻寄存器（GPIO_PUPDR）：设置上拉/下拉电阻

输出数据寄存器（GPIO_ODR）：每个bit用来设置一个引脚的高低电平

/* myled.c
 GPIO LED驱动
LED0 --> PF9
LED1 --> PF10
*/

#include"sys.h"
/*
初始化PF9 PF10为输出工作模式
上拉电阻使能 初始化为高电平
推挽输出方式
*/
void InitLedGpio(void)
{	//打开GPIOF
