DirectX11中，顶点由位置和附加属性构成，可灵活创建顶点格式。定义顶点结构体后，使用输入布局描述其分量结构，使D3D理解每个分量。D3D11_INPUT_ELEMENT_DESC结构体描述顶点结构，包括语义名、索引、格式等。输入布局与顶点着色器的输入签名匹配，用于创建ID3D11InputLayout对象。创建后，需要手动绑定到设备进行使用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在dx11中，顶点由空间位置和各种附加属性组成，D3D允许我们灵活地建立属于自己的顶点格式。要创建一个自定义的顶点格式，必须创建一个包含顶点数据的结构体。例如下面两种不同类型的顶点格式，第一个由位置和颜色组成，另一个由位置、发现和纹理坐标组成。

struct Vertex1
{
    XMFLOAT3 Pos;
    XMFLOAT4 Color;
};

struct Vertex2
{
    XMFLOAT3 Pos;
    XMFLOAT3 Normal;
    XMFLOAT2 Tex0;
    XMFLOAT2 Tex1;
};

在定义了顶点结构体之后，我们要用输入布局(ID3D11InputLayout)来描述该顶点结构体的分量结构，使D3D知道如何使用每个分量。输入布局是一个D3D11_INPUT_ELEMENT_DESC（输入布局描述：input layout descrption）数组。数组中的每个元素描述了顶点结构体的一个分量。D3D11_INPUT_ELEMENT_DESC结构体定义如下：

typedef struct D3D11_INPUT_ELEMENT_DESC {
    LPCSTR SemanticName;
    UINT SemanticIndex;
    DXGI_FORMAT Format;
    UINT InputSlot;
    UINT AlignedByteOffset
    D3D11_INPUT_CLASSIFICATION InputSlotClass;
    UINT InstanceDataStepRate;
} D3D11_INPUT_ELEMENT_DESC;

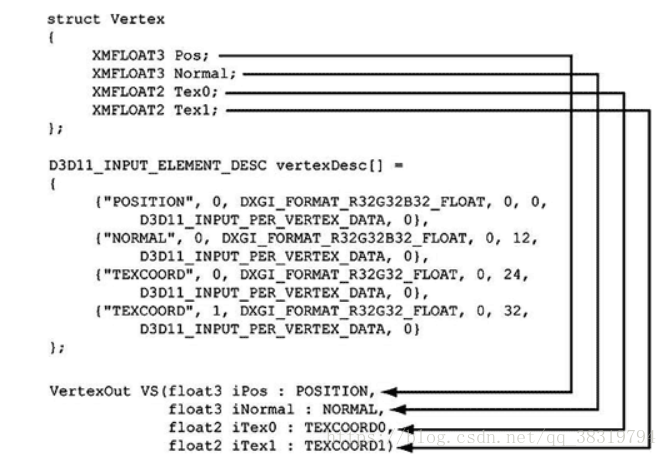

1.SemanticName：一个与元素相关的字符串。用于将顶点结构体中的元素映射为顶点着色器参数，如下图。

2.SemanticIndex：附加在语义上的索引值。如上图所示，顶点包含多组纹理信息，但是我们不会分别定义一个SemanticName为"TEXCOORD1"和一个为"TEXCOORD2"的元素。而是定义两个SemanticName都为"TEXCOORD"的元素，但第一个的SemanticIndex为
